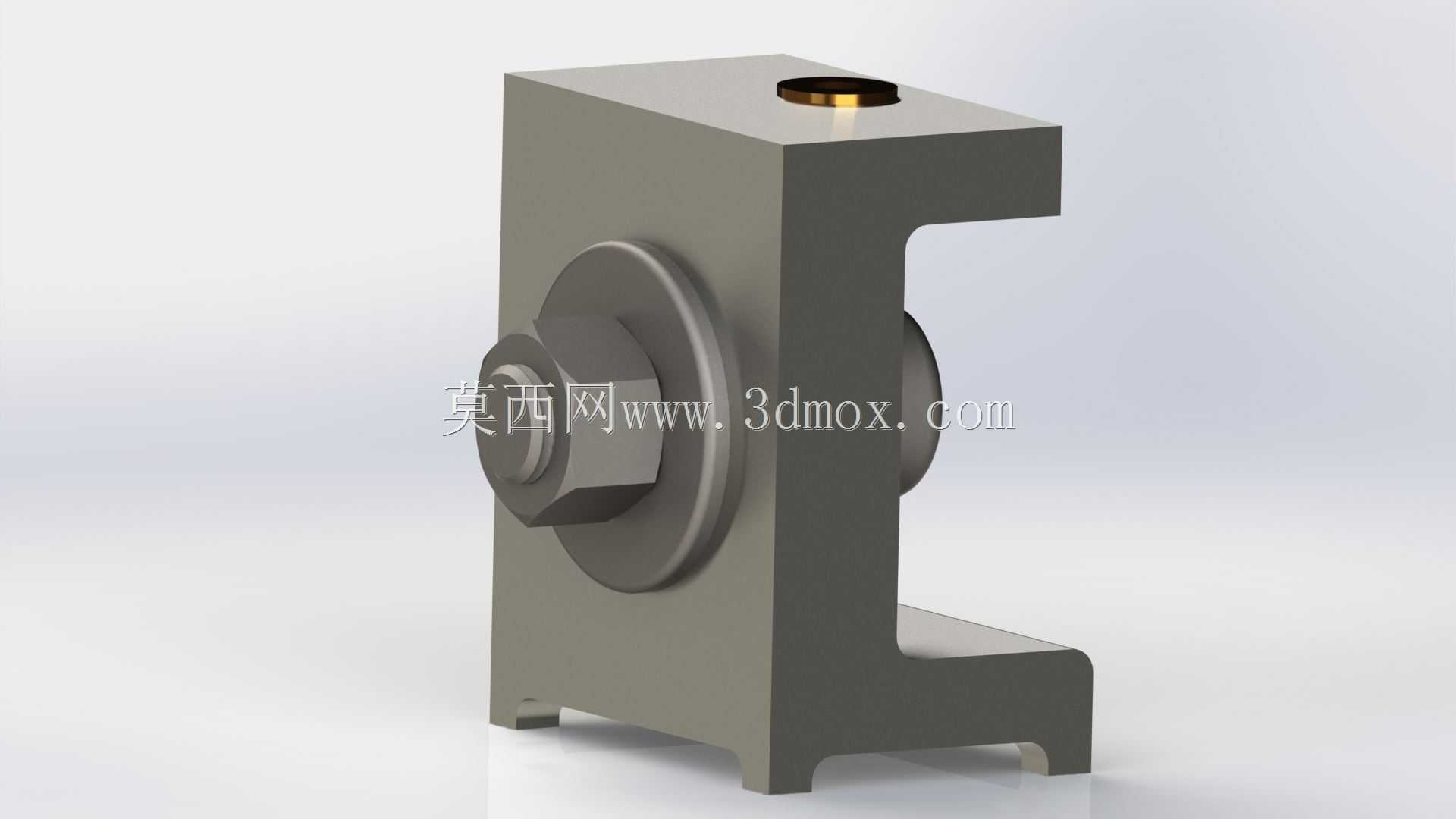

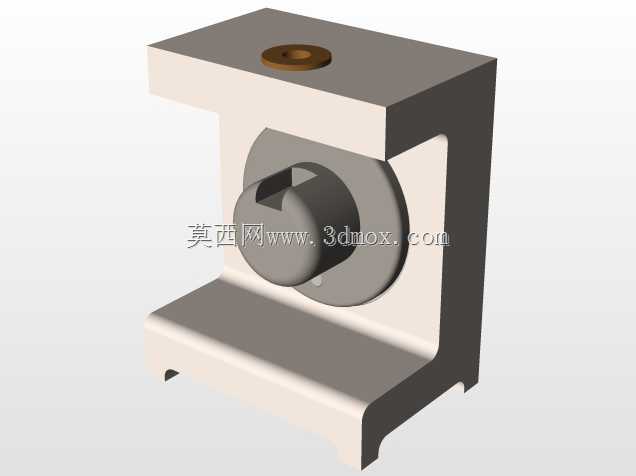

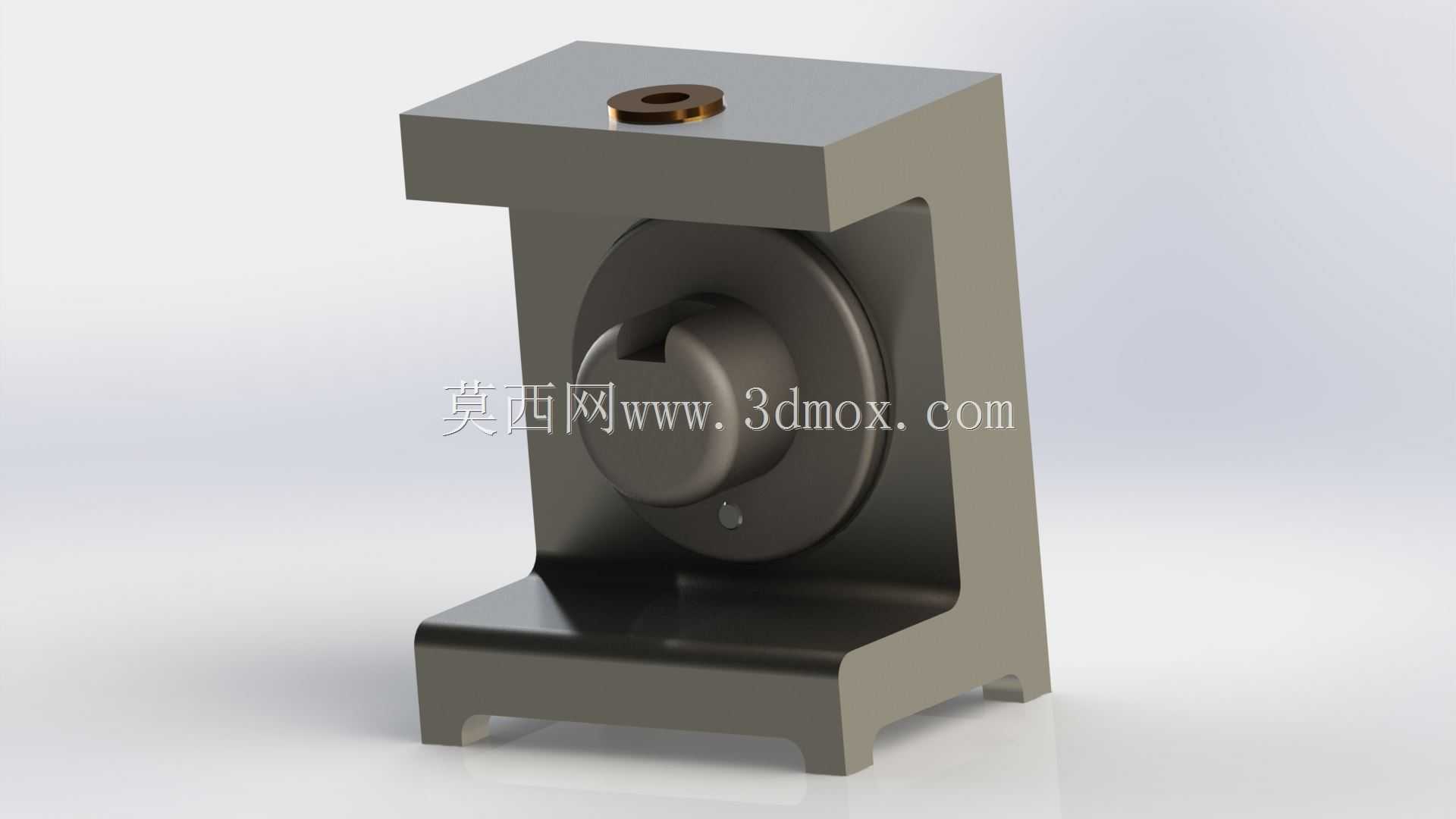

该构件属于工业设备中常用的轮系支撑类结构,常见于小型传动试验台、物料输送导向单元、精密张紧机构的安装场景中,核心作用是为中间回转轮体提供稳定的安装基准,同时承受轮体运转过程中产生的径向载荷与少量轴向窜动冲击力。从结构布局来看,整体采用开式C型框架设计,上下两个平行的安装端面通过两侧的立板连接为整体,相比封闭框式结构,这种开式设计更便于中间轮体的拆装维护,不需要拆解整个支撑框架即可完成轮体、轴承的更换作业,在需要频繁调整轮系位置的试验类设备中,这种结构的维护效率优势十分明显。上部安装端面预留了同轴的衬套安装孔,孔内镶嵌铜质耐磨衬套,用于穿装轮轴的上端定位段,衬套与安装孔采用过盈配合压装,避免衬套在长期载荷作用下出现转动窜动,
铜质材料的自润滑特性可以减少轴端转动过程中的磨损,不需要额外加装复杂的润滑管路就能满足中低速运转的耐磨需求。下部底座设计有两个对称的缺口式安装脚,安装脚的底面为统一加工的基准面,安装时可以通过螺栓穿过安装脚的预留孔将整个支撑座固定在设备的安装平台上,缺口设计一方面可以减少底座与安装平台的接触面积,降低平面加工的精度要求,即使安装平台存在少量平面度误差,也能保证支撑座安装后不会出现翘曲变形,另一方面也能为安装螺栓的螺母预留放置空间,避免螺栓头突出底座平面影响安装稳定性。中间腔体的尺寸设计充分考虑了轮体的运转空间,轮体安装后与两侧立板、上下端面之间都预留了合理的间隙,既不会因为间隙过小导致运转过程中出现摩擦干涉,
也不会因为间隙过大造成整体结构尺寸冗余,两侧立板的厚度经过载荷校核,在承受额定径向载荷时,立板的变形量控制在0.02mm以内,能够保证轮轴的同轴度精度,避免轮体运转过程中出现偏摆。设计过程中优先考虑了加工工艺性,框架的主体结构可以通过整块坯料铣削加工成型,不需要复杂的拼焊工序,避免焊接变形对整体精度的影响,各加工面的基准统一以上部安装孔的轴线为设计基准,底座安装面与上部安装孔的垂直度、两侧立板的平行度都按照IT7级精度控制,能够满足中低速传动场景下的安装精度要求。在实际选型应用中,这类支撑座通常适配直径100-150mm的导向轮、张紧轮或者阻尼轮,安装时需要先将轮体与轴承组装完成后放入C型框架的腔体内,再从上往下穿装轮轴,
将轴端与上部衬套配合,轴的下端可以根据需求搭配对应的轴承座或者锁紧结构,完成轮体的轴向固定。需要注意的是,这类开式C型结构不适用于承受大冲击载荷或者重载的场景,当载荷超过框架的抗弯强度极限时,C型开口处会出现张开变形,影响轮轴的定位精度,因此在选型时需要根据实际承受的径向载荷核算立板的抗弯截面模量,匹配对应厚度的立板尺寸。另外,上部的铜衬套需要根据轴的转速选择合适的配合间隙,转速低于100r/min时可以选择H7/g6的间隙配合,转速更高的场景则需要适当放大间隙,同时预留润滑脂的加注空间,避免衬套与轴端出现干磨。
