手动两爪轴承拔取拆卸拉马结构

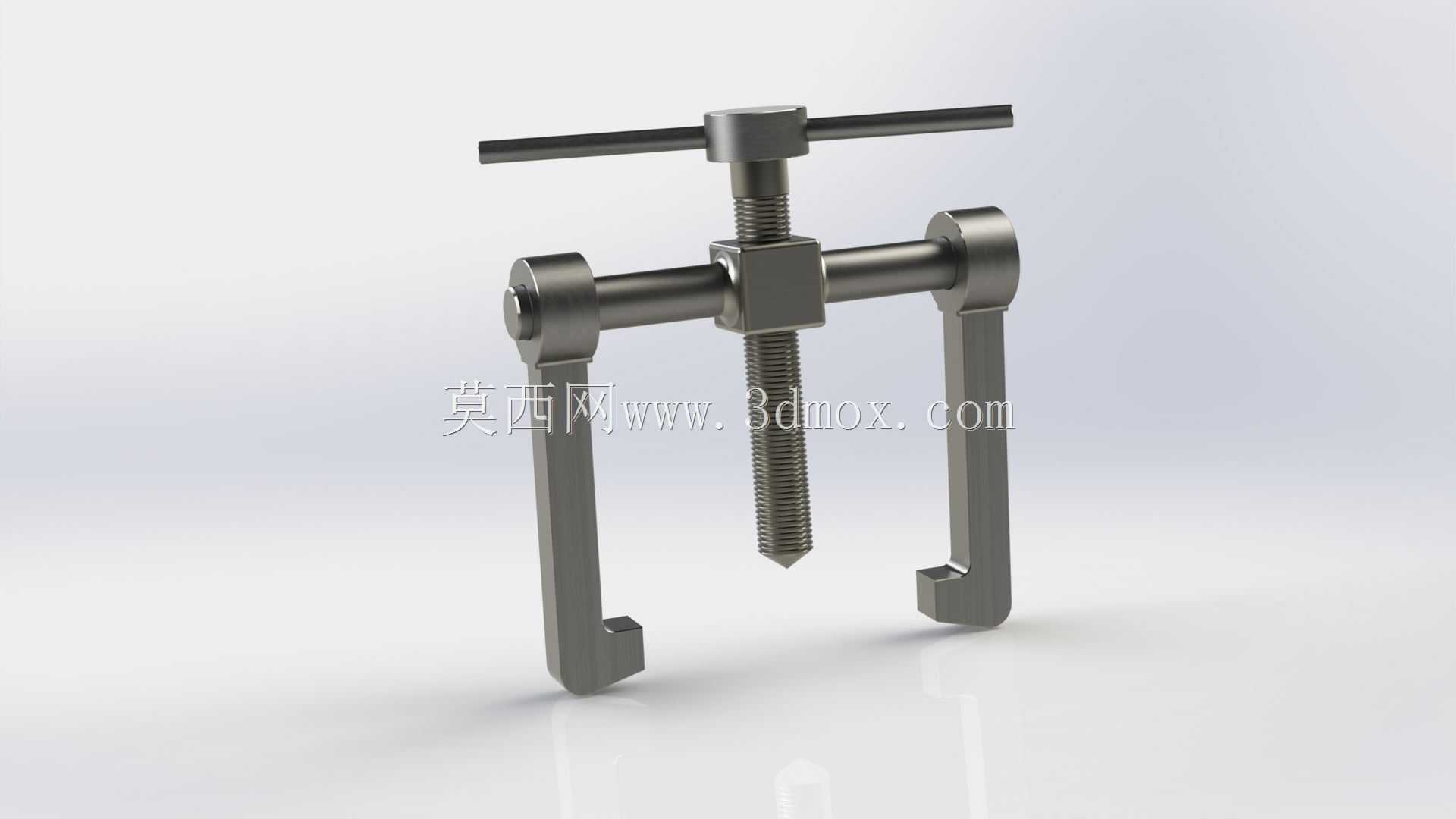

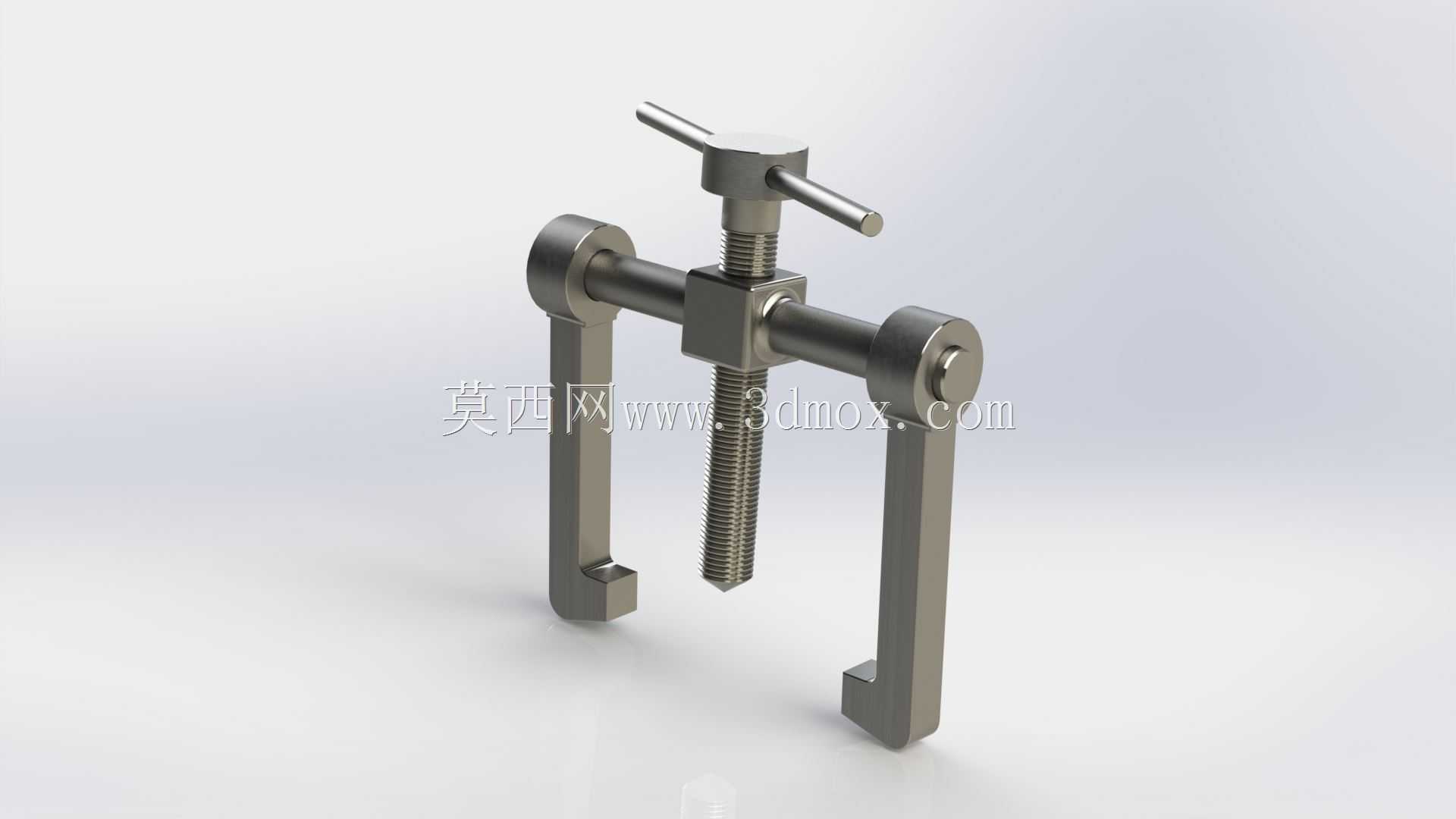

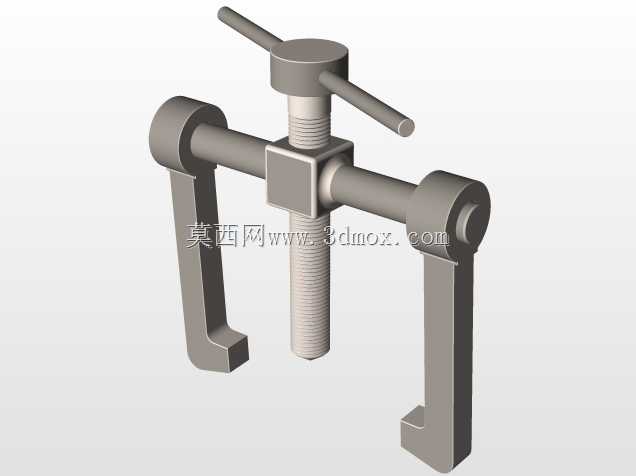

　　这款手动两爪拉马是设备维保环节里极为常用的拆卸工装，日常在机修班组的工具柜里属于高频取用的器具，主要针对过盈配合装在轴端的轴承、皮带轮、联轴器等零部件做无损伤拆卸作业，避免硬敲硬撬造成轴面、轴承内圈或者安装基座的形变损坏。从结构设计来看，整体采用对称式两爪布局，相比三爪拉马，它对作业空间的适配性更强，遇到周边有管线、凸台遮挡的拆卸点位，两爪的结构可以更灵活地卡入待拆件的背面，不需要预留三爪均匀分布的圆周空间，在紧凑的设备内腔作业时优势十分明显。核心施力部件是中部的T型旋压螺杆，螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向顶推力的时候抗滑牙能力更强，长时间承受大扭矩旋压也不容易出现螺纹变形，

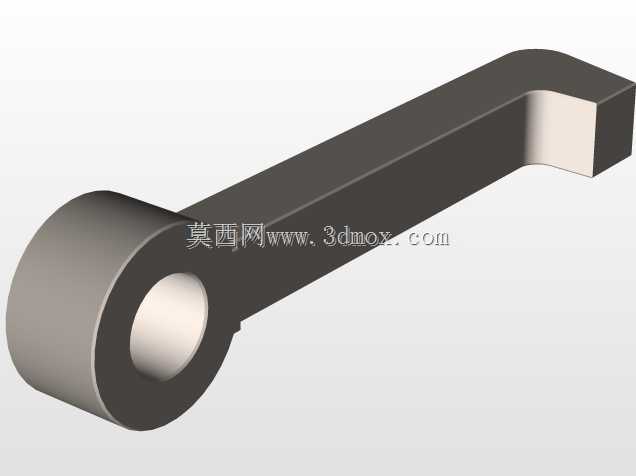

　　螺杆顶端的T型手柄做了加长设计，手动旋拧的时候可以获得更大的力臂，不需要额外加接套管就能输出足够的顶推力，日常拆卸常规过盈量的中小型轴承完全不需要借助其他加力工具。两侧的勾爪通过横梁上的滑移槽做间距调节，可以根据待拆工件的外径尺寸自由调整两爪的跨距，调整到位后依靠爪座与横梁的贴合面做定位，顶推作业的时候受力会均匀传递到两个勾爪上，不会出现单侧滑脱的问题；勾爪的末端做了直角弯钩设计，弯钩的厚度控制在较薄的尺寸，能够卡入轴承内圈与轴肩之间的狭窄缝隙，不需要提前对工件做额外的避让加工，勾爪的竖直臂做了加厚处理，承受大拉力的时候不会出现臂部弯曲变形，保证顶推过程中勾爪始终牢牢勾住待拆件的背面。实际作业的时候，

　　只需要先把两个勾爪调整到适配待拆件外径的跨距，将勾爪弯钩卡入待拆件的受力端面，再把中部螺杆的顶尖对准轴端的中心孔，保证螺杆轴线与轴的轴线完全重合，避免偏载，之后匀速旋拧T型手柄，螺杆就会持续对轴端施加轴向顶推力，通过反作用力把待拆件从轴上平稳拉出，整个过程受力沿轴向均匀传递，不会对待拆件和安装轴造成径向的磕碰损伤。从安装边界来看，这款拉马的勾爪最大张开跨距覆盖常规中小型轴承的外径范围，螺杆的有效行程满足常规轴端配合长度的拆卸需求，整体外形紧凑，不需要太大的操作空间，不管是在生产车间的设备旁做现场维保，还是在维修间对拆解下来的部件做零件拆卸，都能灵活使用。设计的时候特意控制了整体的重量，单人手持操作没有负担，不需要额外的吊装辅助，

　　日常外出做设备上门检修的时候放在工具包里就能携带。结构上没有复杂的传动或者易损部件，除了螺纹副定期做润滑防锈之外，几乎不需要额外的维护，长期使用的可靠性很高，不管是机械加工车间的设备维保、生产线的日常运维，还是五金维修、电机维修等场景，都是不可或缺的实用拆卸工具，相比液压拉马，它没有密封件老化、漏油的隐患，在低温、多粉尘的恶劣作业环境下也能稳定使用，不会因为环境因素出现功能失效的问题。
