可调式螺纹压紧传感基座组件结构设计

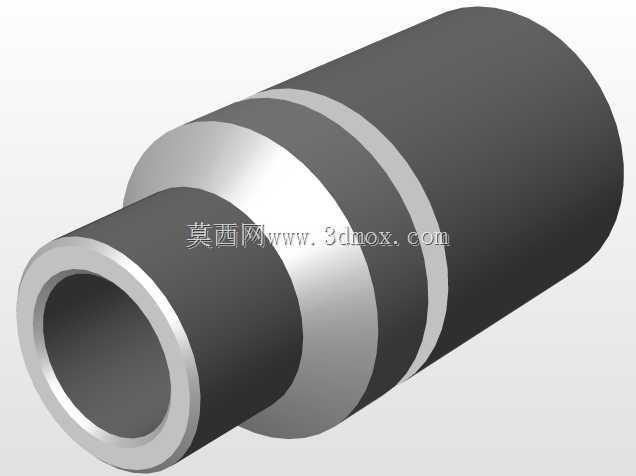

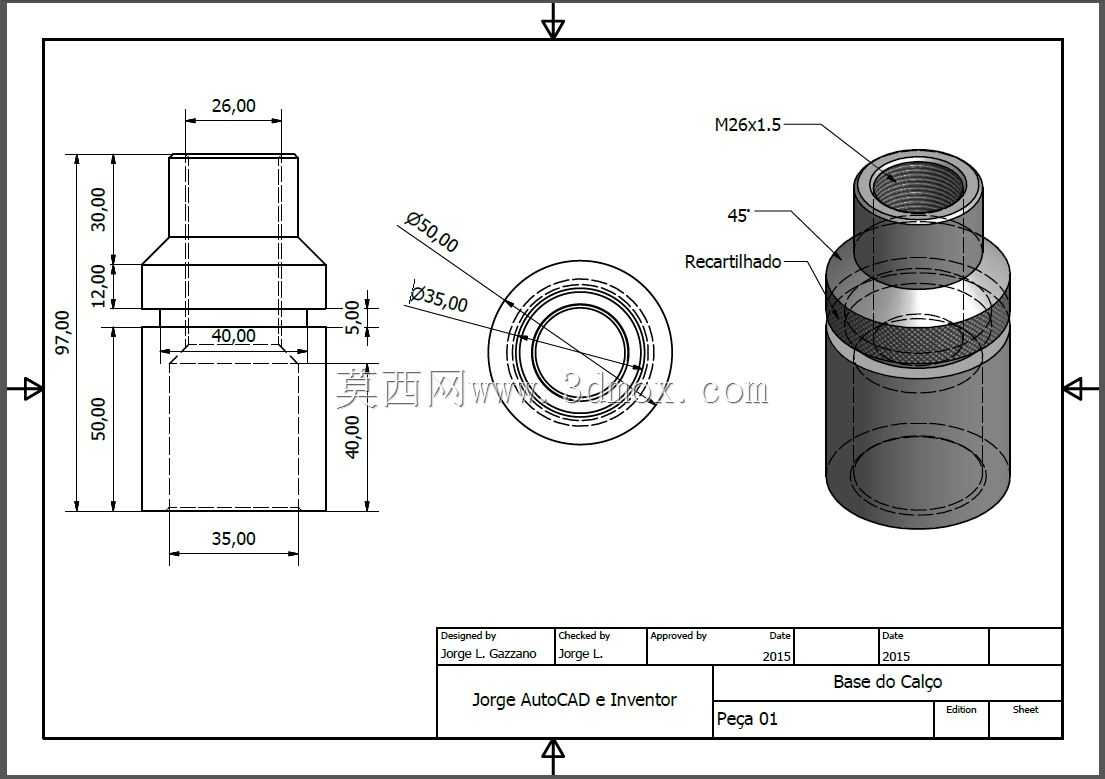

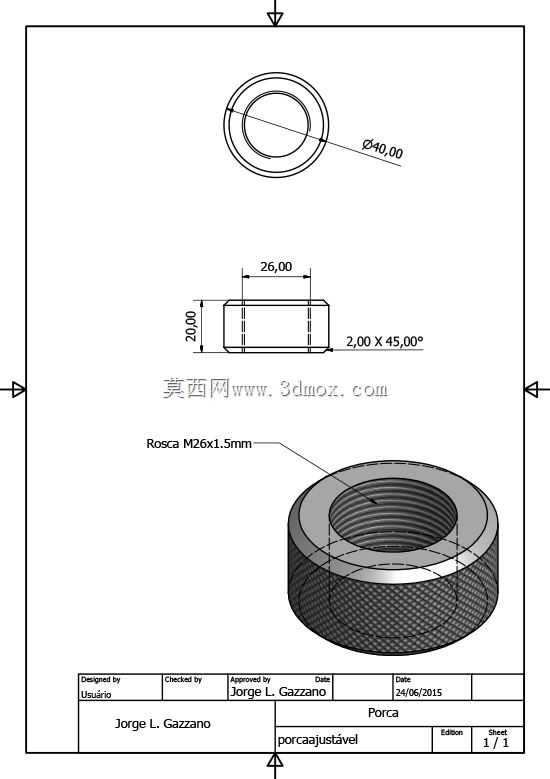

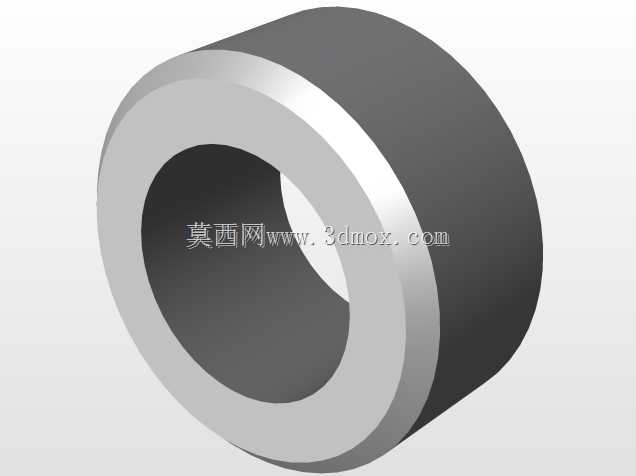

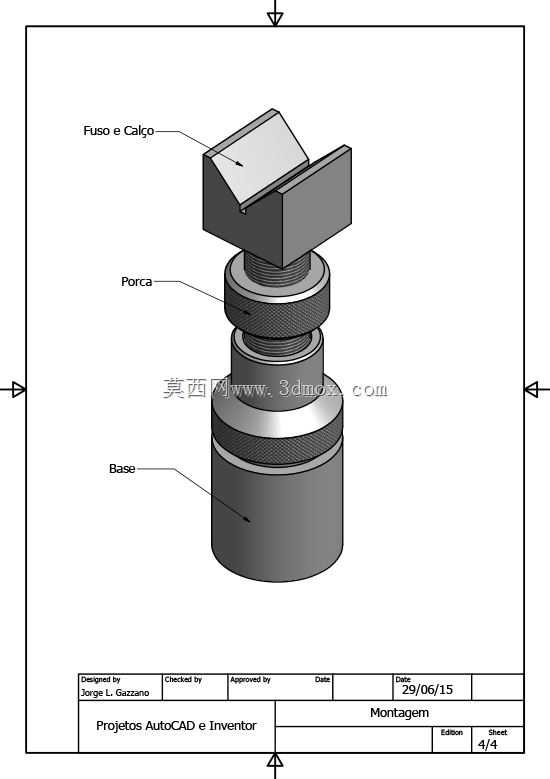

　　在工业检测工位的工装布局里，这类带螺纹调节结构的压紧式传感安装组件，常被用在需要小范围调整检测端高度、同时保证压紧定位稳定性的场景中，比如自动化产线上的工件到位检测、微小尺寸偏差的接触式传感触发工位，区别于固定式的传感安装座，它能在不拆动整体安装基面的前提下，通过中部的螺纹副实现检测端的轴向位置微调，适配不同厚度工件的检测高度差，避免每次换型都重新加工安装垫块的繁琐工序。从结构拆分来看，整个组件分为三个核心部分，最下方的基座是整个构件的安装基准，底部为平整圆柱面，可直接嵌入工装板的预制安装孔内，依靠基座外圆与安装孔的间隙配合保证初始同轴度，基座上部加工有外螺纹段，与中部的调节螺母形成螺纹传动副，转动调节螺母时，

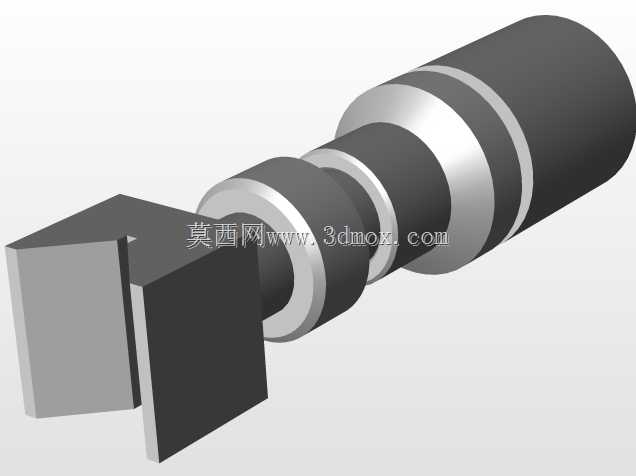

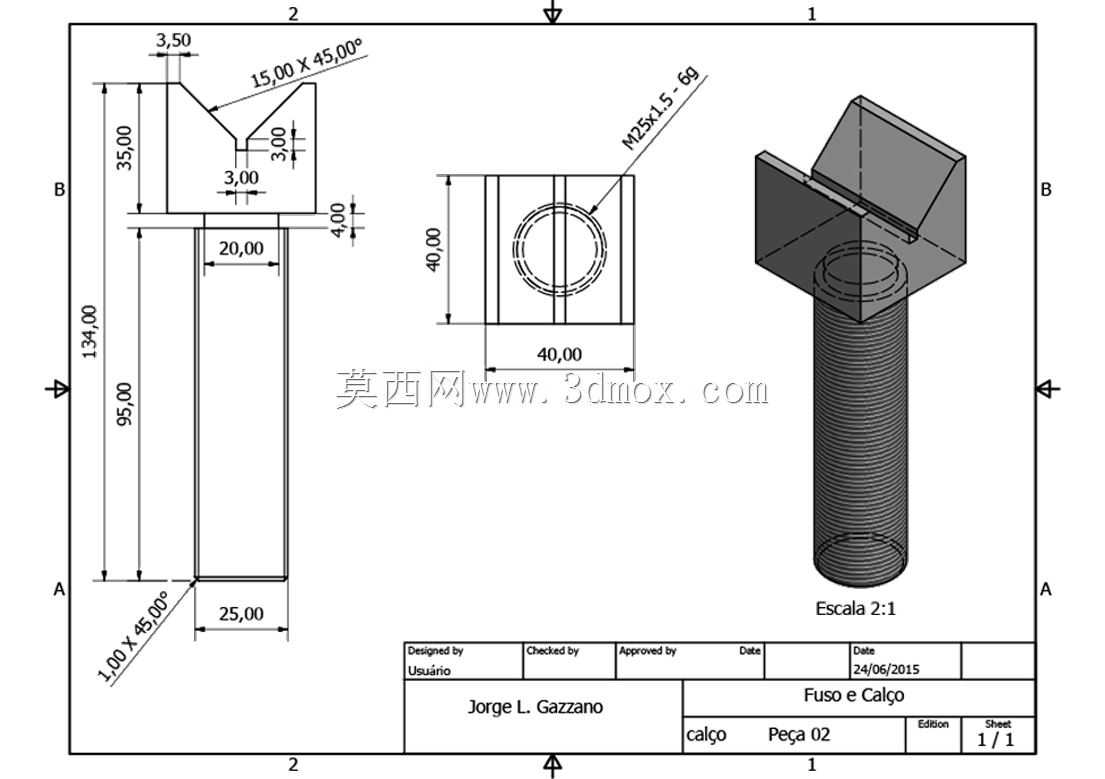

　　螺母会沿着基座的轴向上下移动，螺母的外圆做了滚花处理，无需额外工具即可手动拧动调节，适合工位调试阶段的快速位置调整，调节到位后依靠螺纹副的自锁特性保持位置，不会因为设备运行的轻微振动出现位置偏移。最上方的检测端安装块，是用来固定传感检测元件的部分，它的下部与调节螺母的上端面贴合，当调节螺母上下移动时，会推动上方的安装块同步升降，安装块上加工有斜向的定位面，用来适配特定角度的检测元件安装，保证检测端的朝向能对准待检测的工件特征，安装块与基座的中心孔之间为小间隙滑动配合，在升降过程中不会出现径向偏摆，保证检测位置的重复定位精度。设计这类组件的时候，首先要考虑的是安装边界的限制，基座的外径要匹配常用的工装安装孔尺寸，

　　整体收拢后的总高度要控制在工装板上方的预留空间内，避免和产线上的移动工件发生干涉，螺纹副的螺距选择要兼顾调节效率和调节精度，螺距过大会导致微调时难以控制位置精度，螺距过小则会拉长调节行程的操作时间，通常选0.5mm到1mm的细牙螺纹，既能保证足够的调节分辨率，又能让螺纹自锁性能满足工位的抗振要求。各配合面的公差选择也有讲究，基座与安装块的滑动配合选H7/g6的间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大导致检测端偏斜，调节螺母的内螺纹与基座外螺纹选6H/6g的配合精度，保证转动手感均匀，没有轴向窜动。在实际使用场景中，这类组件不需要额外的锁紧螺钉，依靠细牙螺纹的自锁就能维持位置稳定性，在常规的皮带线、

　　转盘式检测工站的振动工况下，连续运行数周也不会出现位置漂移，相比传统的顶丝锁紧式安装座，它的调节过程是连续线性的，不会出现顶丝锁紧带来的安装块偏移问题，能保证检测元件的位置一致性。另外，整个组件的所有零件都采用回转体加局部铣削的加工工艺，没有复杂的曲面结构，普通的车铣设备就能完成加工，加工成本低，后期维护时如果某个零件出现磨损，可单独拆卸更换，不需要整体报废替换。在装配的时候，先将调节螺母旋入基座的螺纹段，再将上方的安装块插入基座的中心导向孔，全程不需要专用工装，徒手就能完成组装，装配后检查调节螺母的转动手感，全程无卡滞、无旷量即为合格，安装到工装上时，只需要将基座嵌入预制孔，在基座侧面加工一个小的紧定螺钉孔就能完成整体固定，不会占用过多的工装安装空间。对于接触式触发类的传感应用，这个组件的上端安装块可直接替换为不同的检测头，适配不同材质工件的接触检测需求，比如检测塑料工件时换成尼龙材质的检测头，避免刮伤工件表面，检测金属工件时换成硬质合金端头，提升耐磨性能，整个组件的结构扩展性较强，不需要改动主体结构就能适配多种检测场景的需求。
