插销式隐形铰链三维结构设计

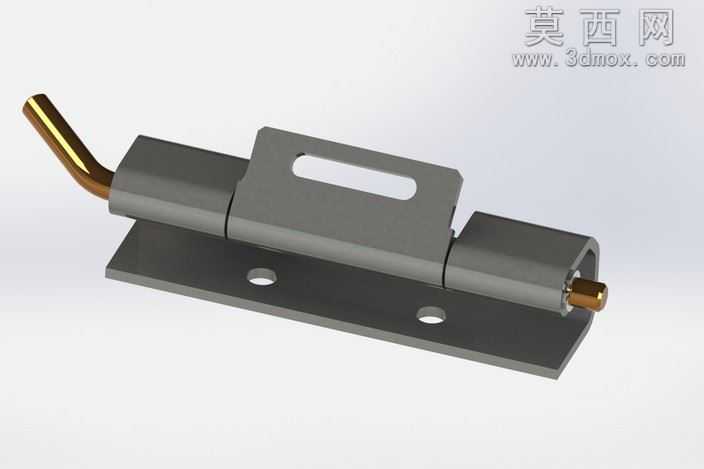

本作品为插销式隐形铰链的三维参数化建模成果，建模过程中严格遵循五金构件的实际生产尺寸逻辑，先通过基准平面定位确定整体安装基准，依次绘制底座安装板、销轴套筒、滑动插舌、限位卡扣、操作拨杆的二维轮廓草图，对草图添加完全约束以保证各部件尺寸的配合精度，避免后续装配出现干涉问题。建模阶段针对不同部件的结构特性选择适配的特征命令，底座安装板采用拉伸凸台命令生成基体，对安装孔位添加沉头结构细节，匹配实际安装时螺丝头的容纳需求；销轴套筒部分采用薄壁拉伸与同轴心配合约束，保证套筒与插舌的滑动间隙控制在合理公差范围内，还原真实产品的顺滑滑动手感；滑动插舌部分添加端部的圆角过渡与限位凸台结构，避免插舌滑动过程中出现脱出问题；操作拨杆采用扫掠命令生成弯折杆身，还原金属拨杆的弯折弧度与握持端的圆柱结构。材质与渲染阶段，针对产品不同部件的材质特性做区分设置，主体金属结构件采用哑光喷塑钢材材质，调整材质的粗糙度、金属度参数还原喷塑层的细腻磨砂质感，拨杆与销轴端部采用抛光黄铜材质，添加轻微的反射效果模拟金属抛光后的光泽感，底座安装面添加细微的纹理细节还原冲压板材的表面质感；渲染时采用柔和的侧上方打光方案，添加环境光遮蔽效果突出各部件的结构层次与装配缝隙，让整体渲染效果贴近真实产品的实物观感。结构设计上，这款隐形铰链采用插销式锁合逻辑，相较于普通明装铰链具备更好的隐蔽性，安装后仅露出操作拨杆部分，能够适配对外观整洁度要求较高的门窗、柜体连接场景；整体结构采用模块化装配思路，各部件之间的配合关系清晰，销轴与套筒的同轴度、插舌与锁位的配合间隙都经过反复校验，既保证滑动操作的顺畅度，也避免长期使用后出现松动旷量；底座的两个安装孔位采用对称排布设计，能够均匀分散连接受力，提升构件的承重能力与使用寿命。设计过程中充分考虑了五金配件的实际使用场景，对所有棱角位置都添加了圆角处理，避免安装与使用过程中出现锐边划伤的问题，插舌的锁合端做了斜角导向设计，能够降低锁合对位的精度要求，提升日常使用的便捷性。
