180毫米车轮塑料件双抽芯注塑模具

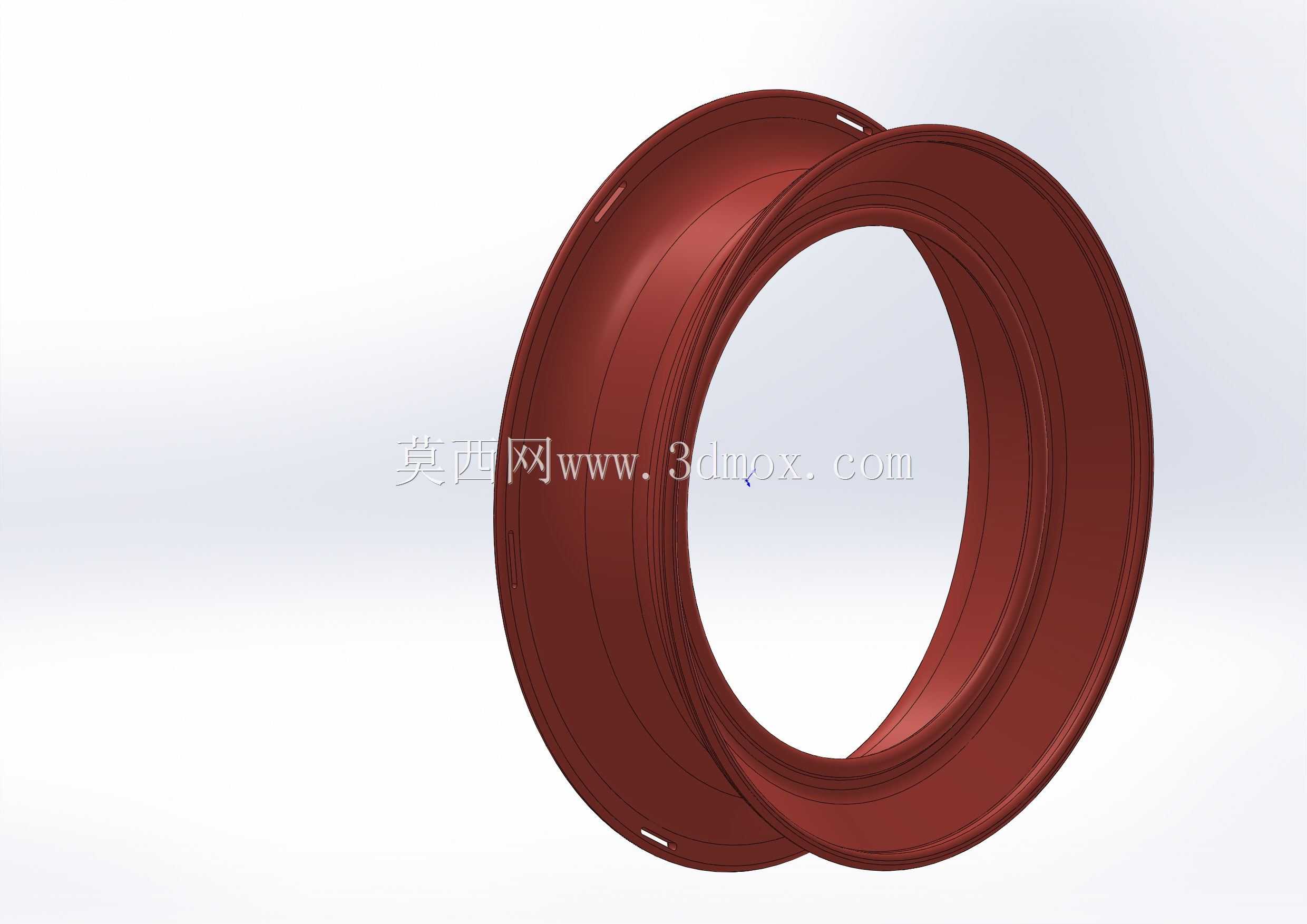

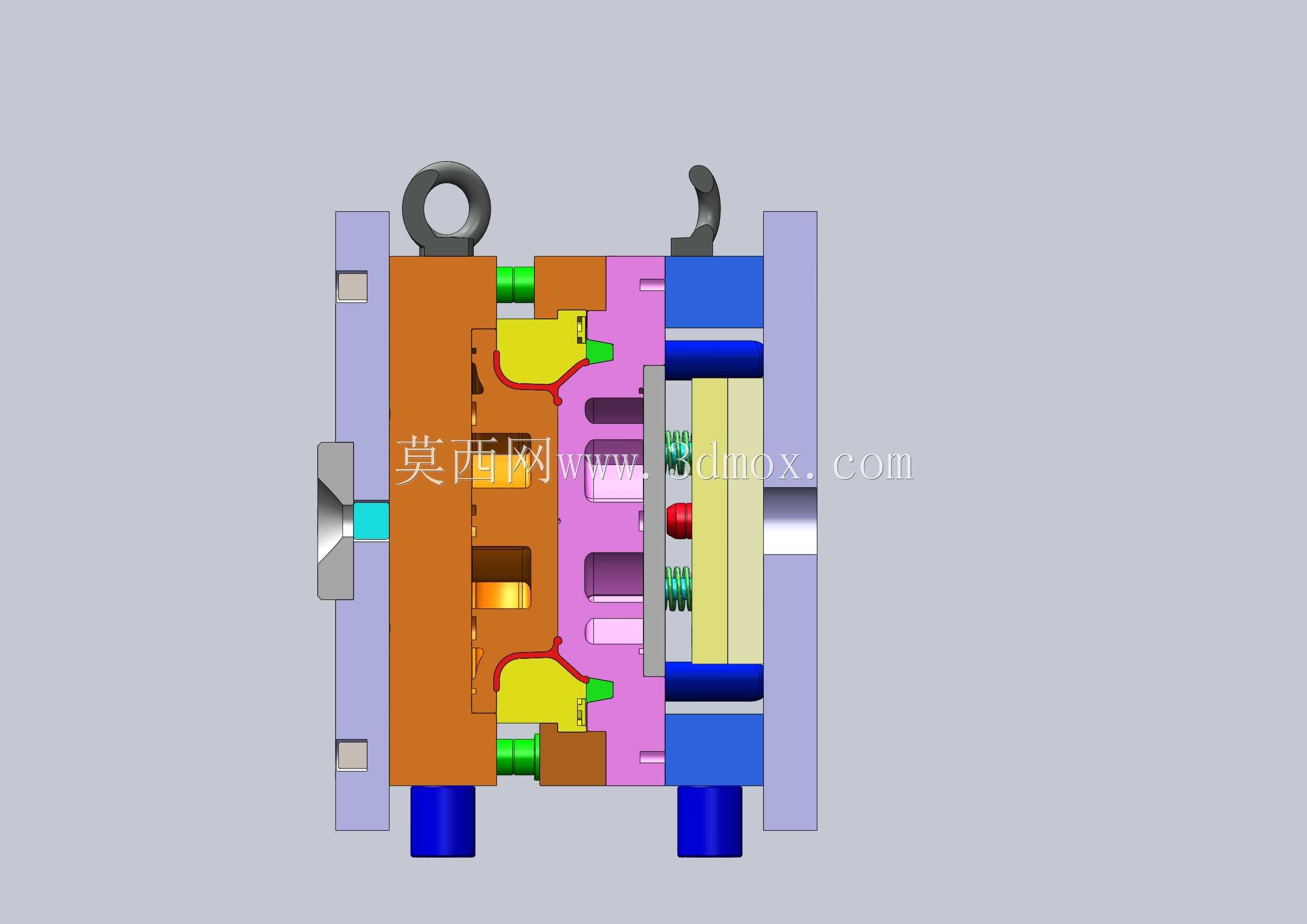

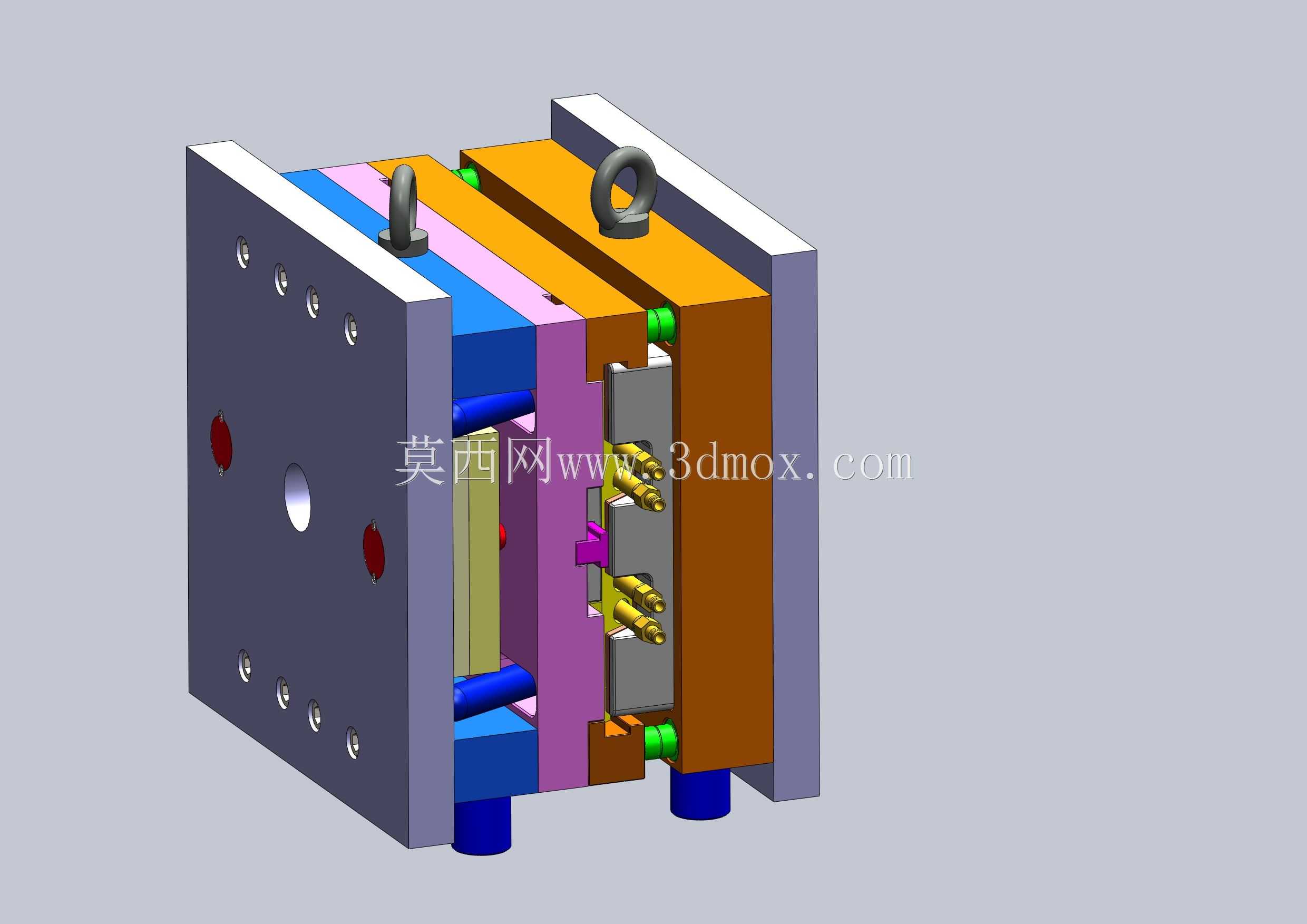

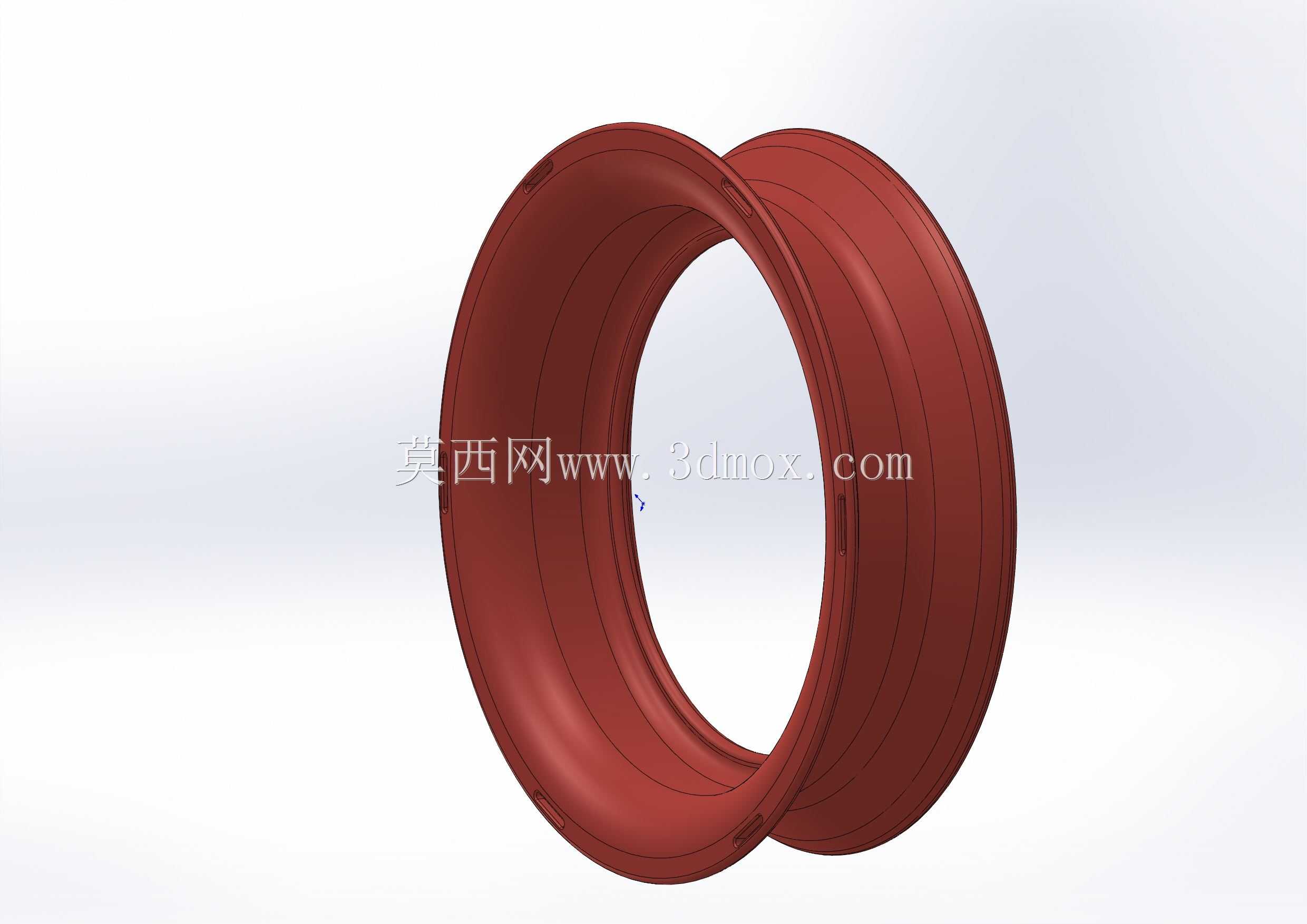

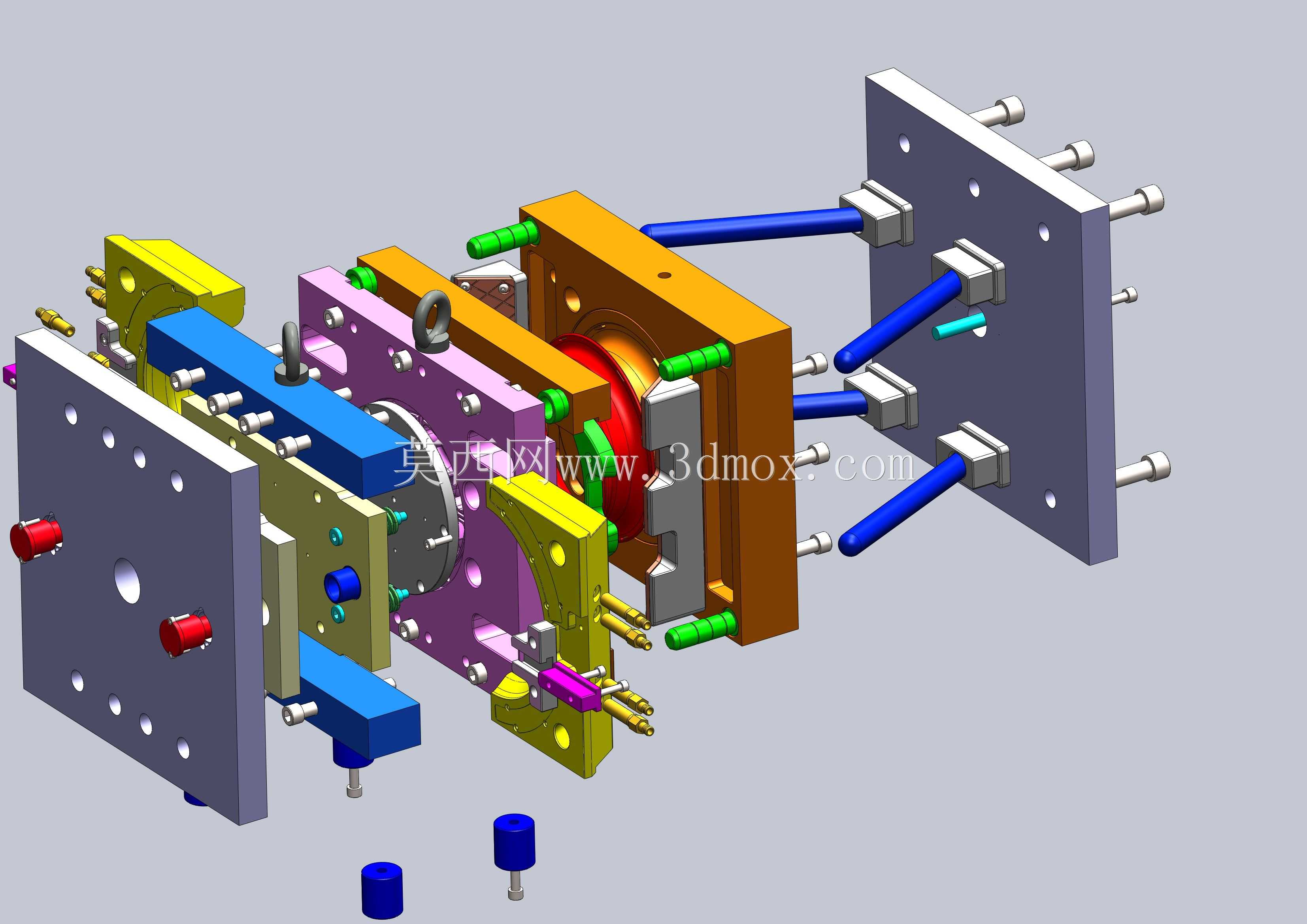

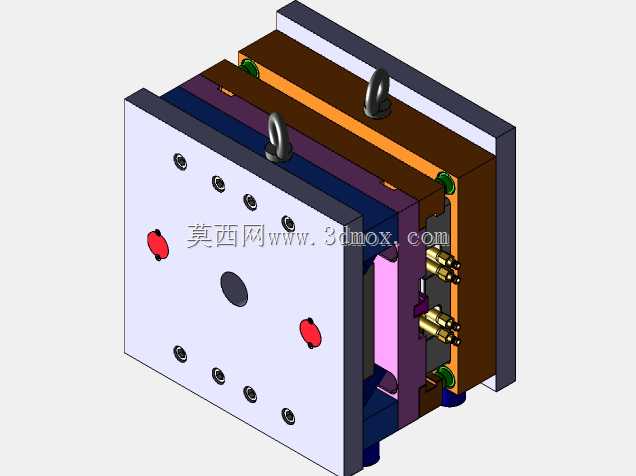

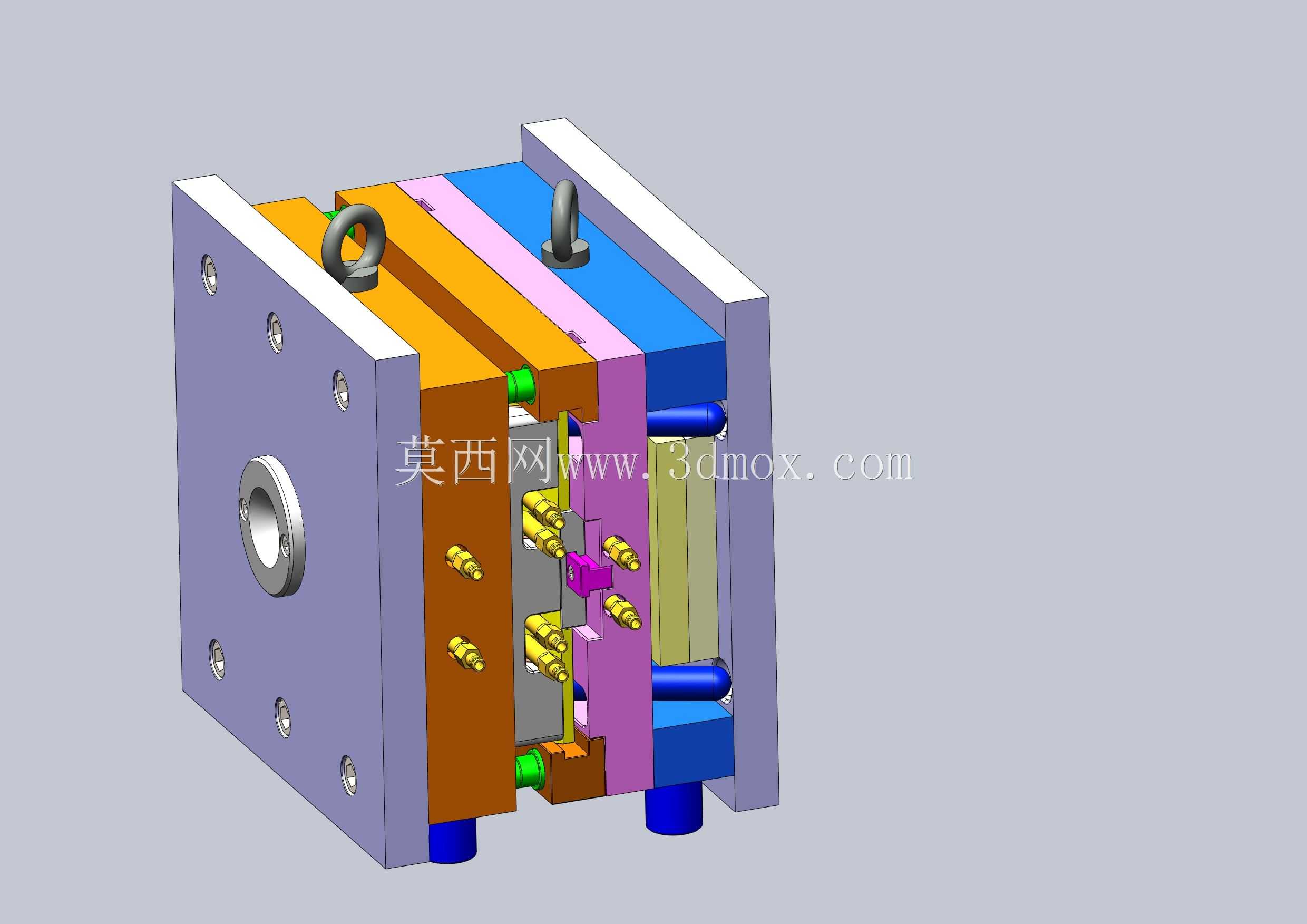

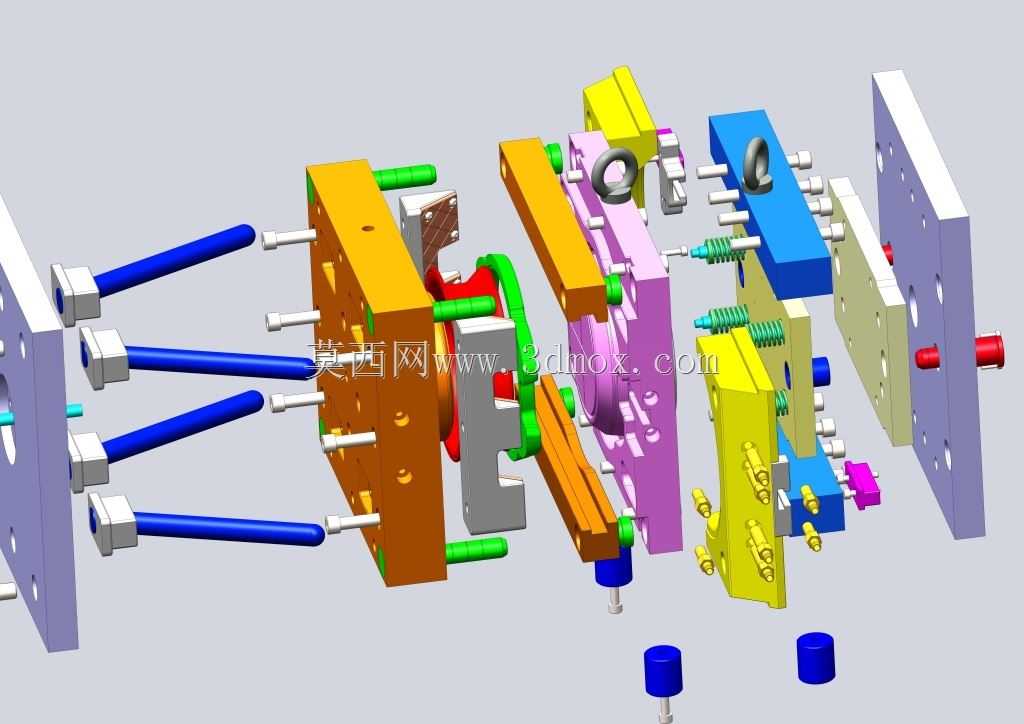

该套模具主要应用于小型代步车轮类塑料配件的批量注塑生产场景，适配日常民用代步车、儿童玩具车、小型仓储周转推车等品类的180毫米规格塑料车轮成型需求，这类塑料车轮普遍需要兼顾转动顺滑性、装配适配性与户外使用耐候性，对成型精度与结构完整性有明确要求。模具采用双抽芯结构设计，针对车轮塑件中心轴孔、侧边装配卡位等无法通过常规开模直接脱模的倒扣结构，设置了两组独立侧抽芯组件，开模过程中抽芯组件会先于模腔分离动作完成侧向型芯抽出，避免强行脱模造成塑件拉伤、变形甚至断裂，保障成型后车轮的轴孔圆度与卡位尺寸精度，满足后续与轮轴、轮架的装配公差要求。模架整体采用标准叠层式结构布局，从定模侧到动模侧依次设置定位法兰、定模板、型腔组件、侧抽芯滑块组、动模板、支撑脚与顶出结构，各模板之间通过精密导柱导套实现合模定位，合模过程中可保证型腔同轴度误差控制在极小范围内，避免成型后的车轮出现壁厚不均、偏心转动的问题。模具设计时额外考虑了活动抽芯组件的结构刚性需求，在抽芯滑块的活动侧预留了40毫米厚度加强板的安装位置，该加强板可在模具实际装配时加装，用于抵消注塑过程中熔融塑料注入型腔产生的侧向胀型力，避免长期生产过程中抽芯滑块出现偏移、磨损，延长模具整体使用寿命。冷却水路沿型腔周向与抽芯组件内部合理排布，可在注塑保压完成后快速带走热量，缩短塑件冷却定型周期，提升批量生产效率；模具顶部设置的吊环结构可满足模具上机安装时的吊装需求，适配常规卧式注塑机的安装尺寸边界，无需额外改装即可快速装夹投产。成型后的180毫米塑料车轮可直接进入后续装配工序，无需大量后处理修整，适配中小批量塑胶配件的生产需求。
