250mm车轮塑料件带抽芯注塑模具结构

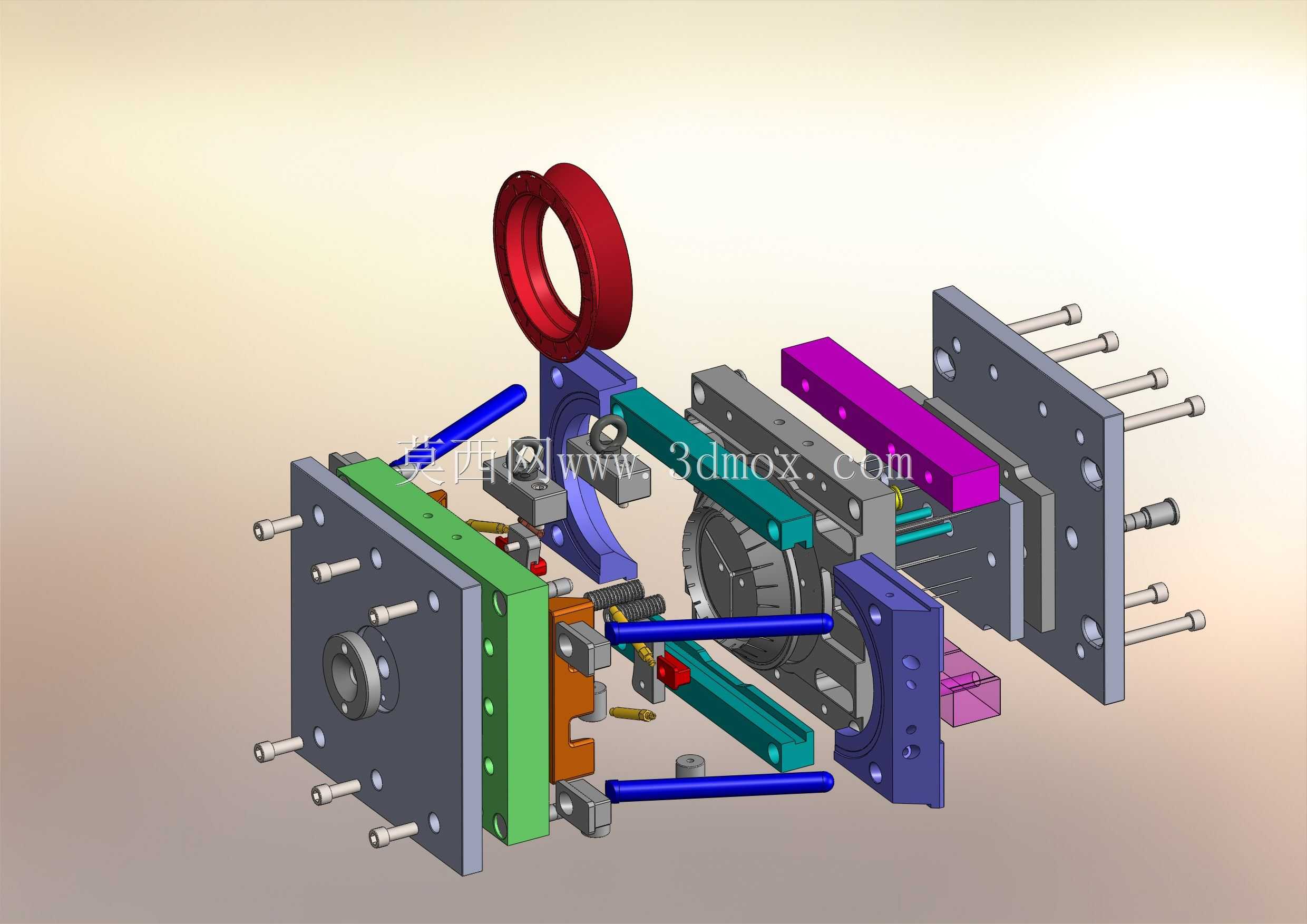

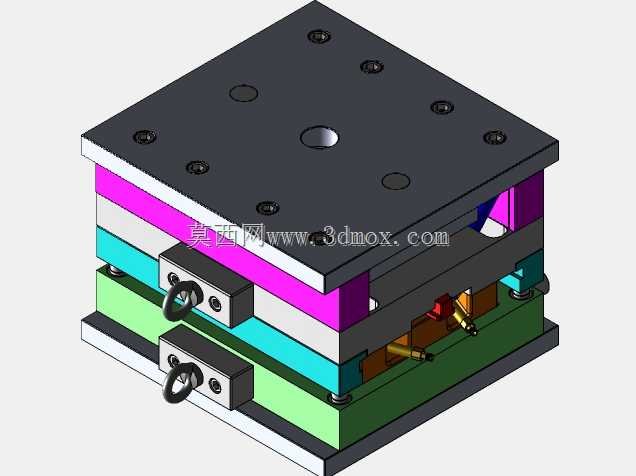

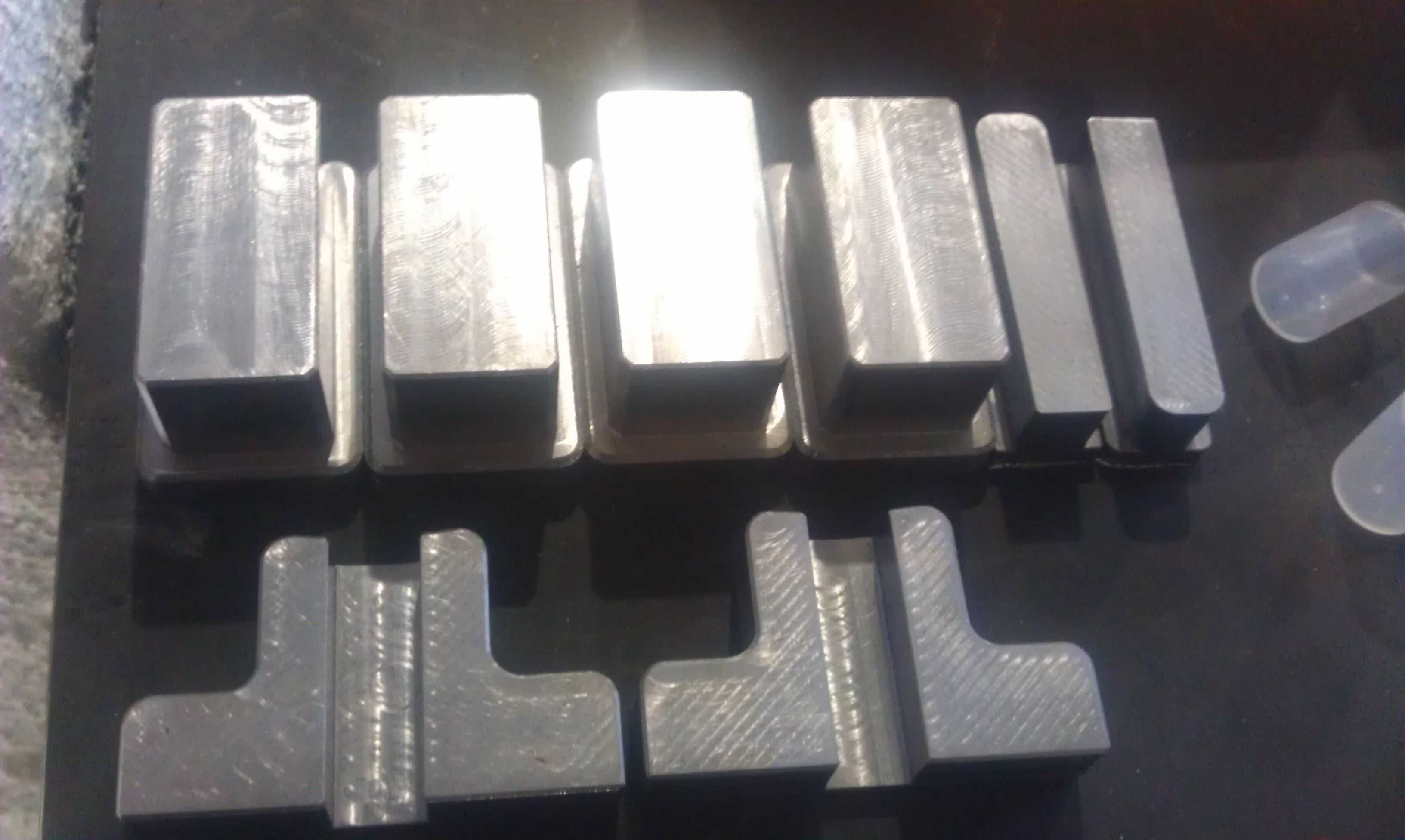

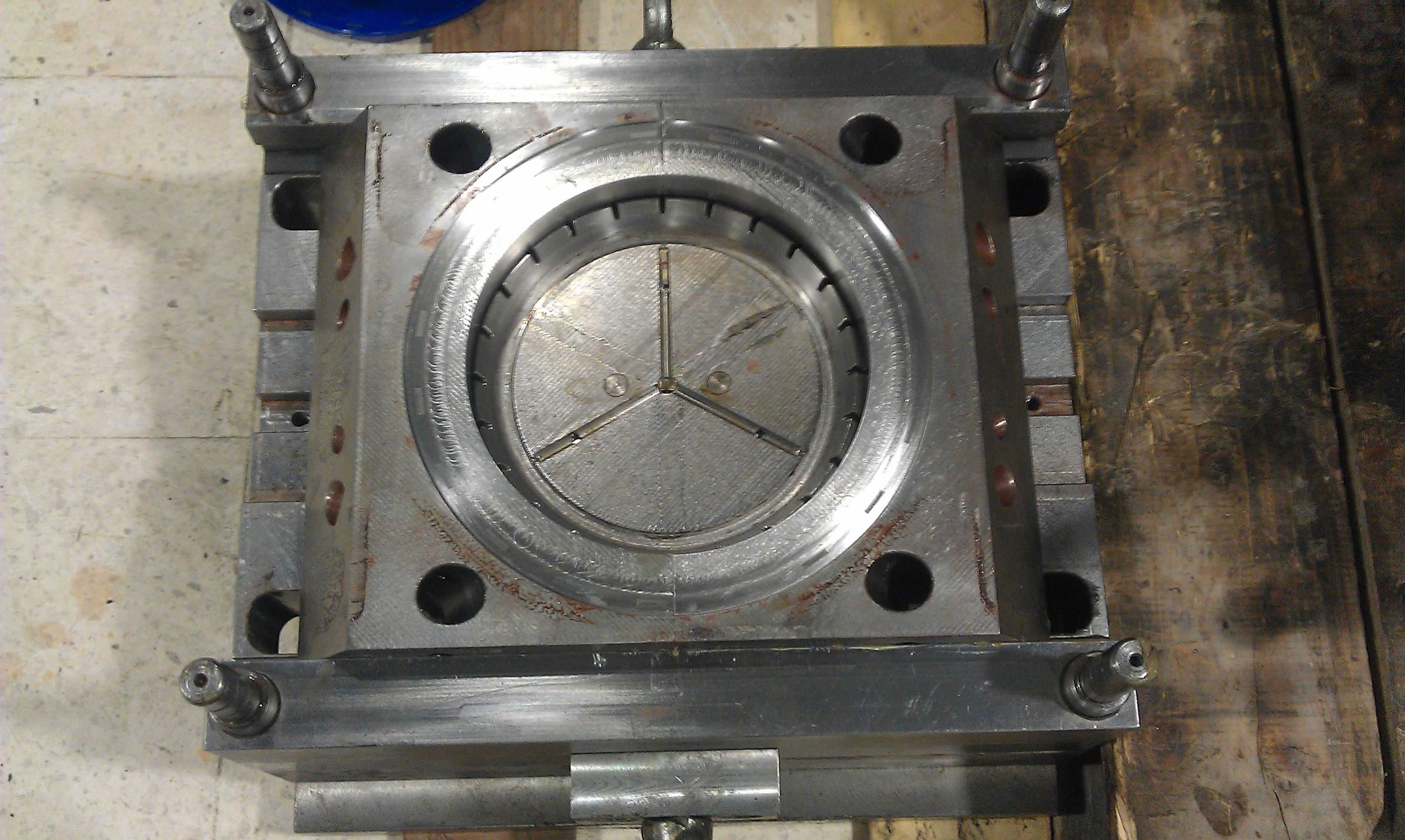

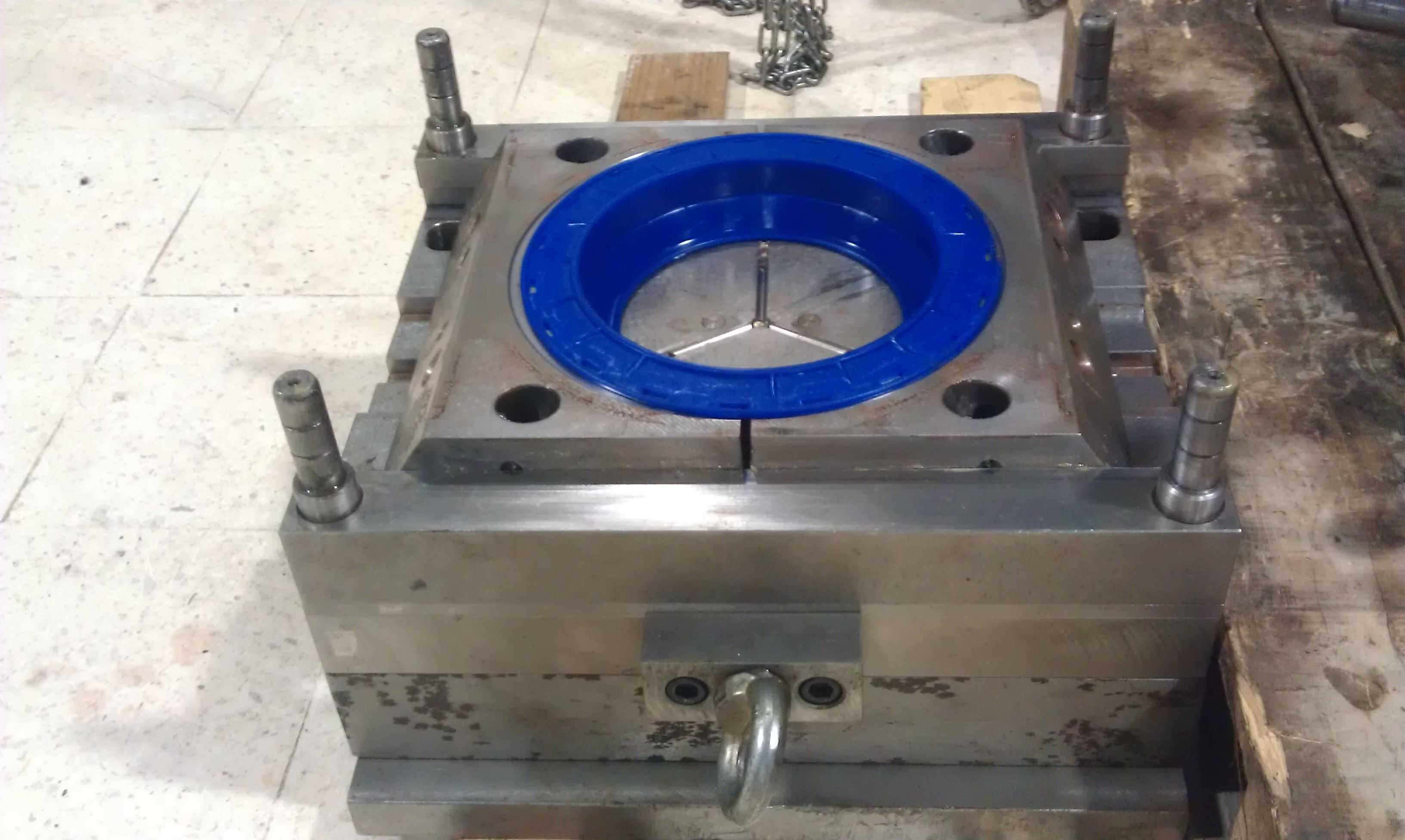

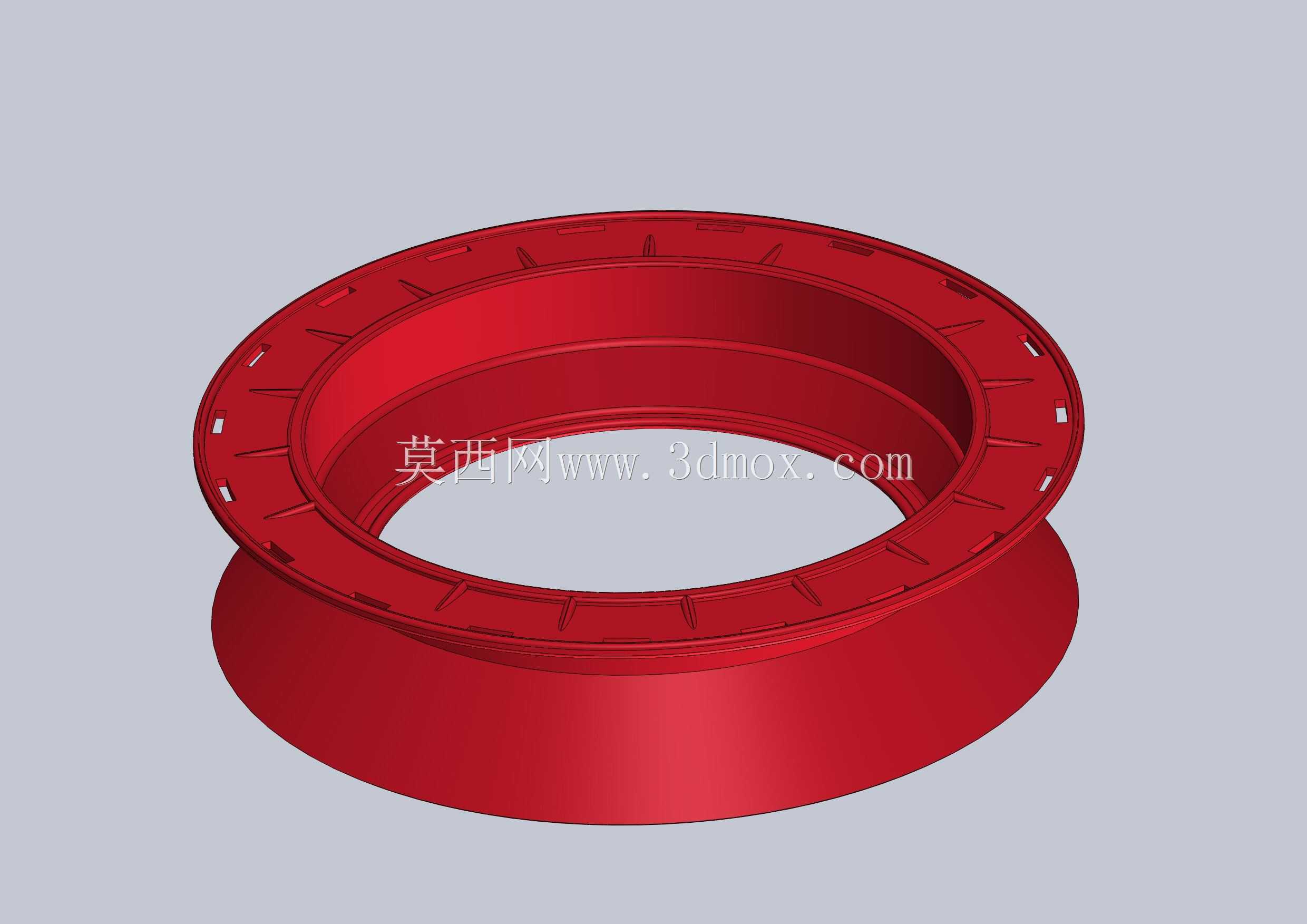

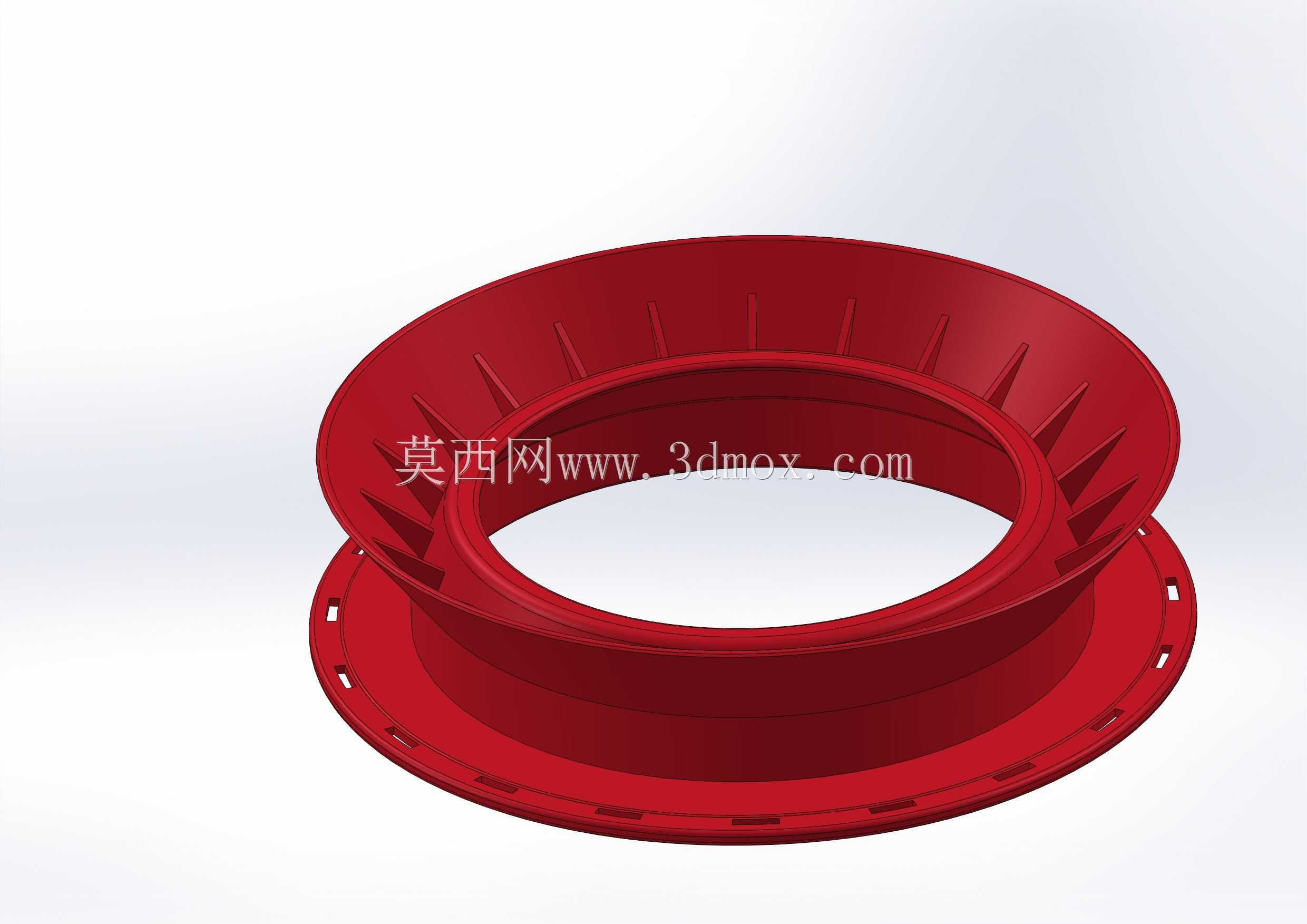

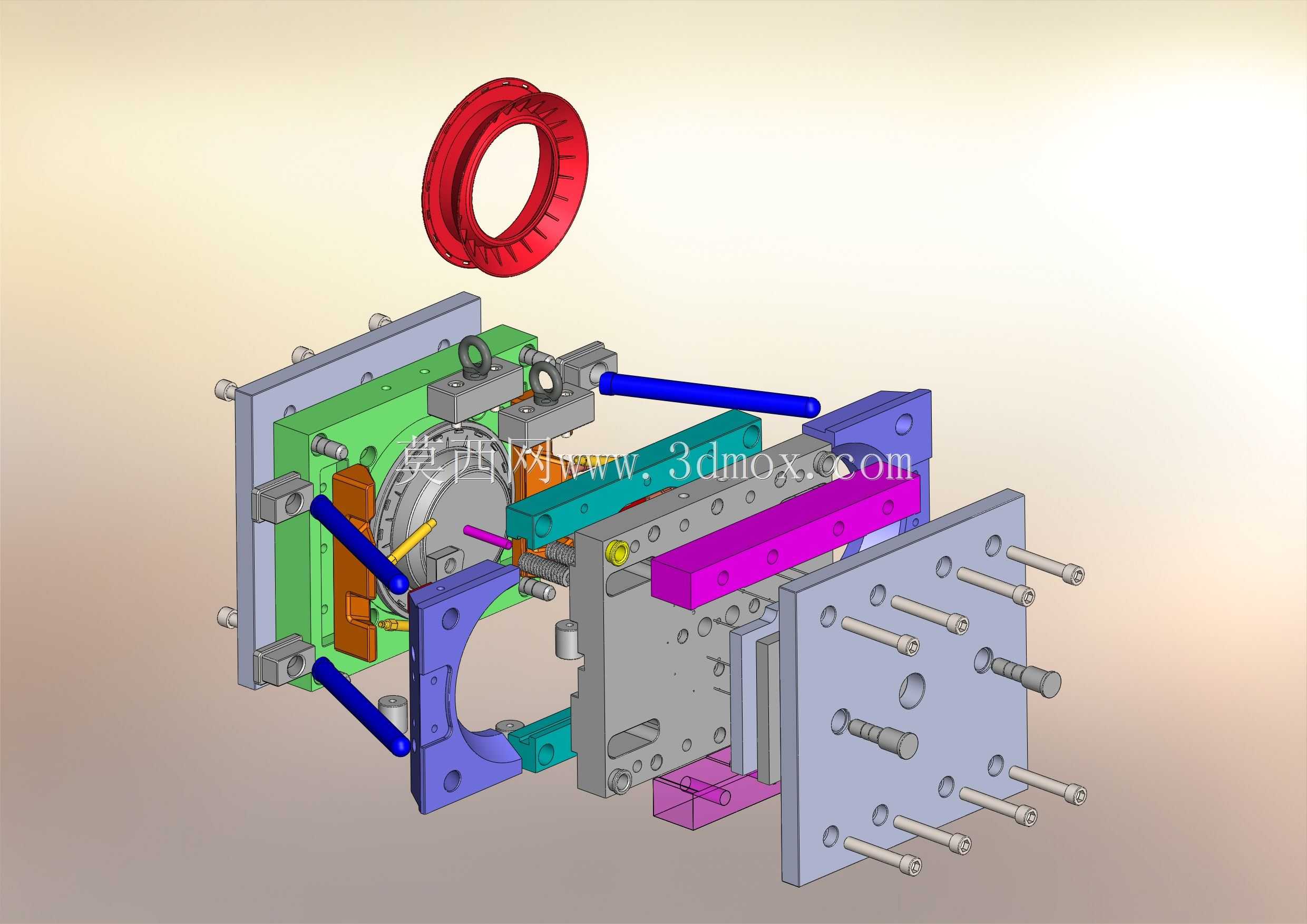

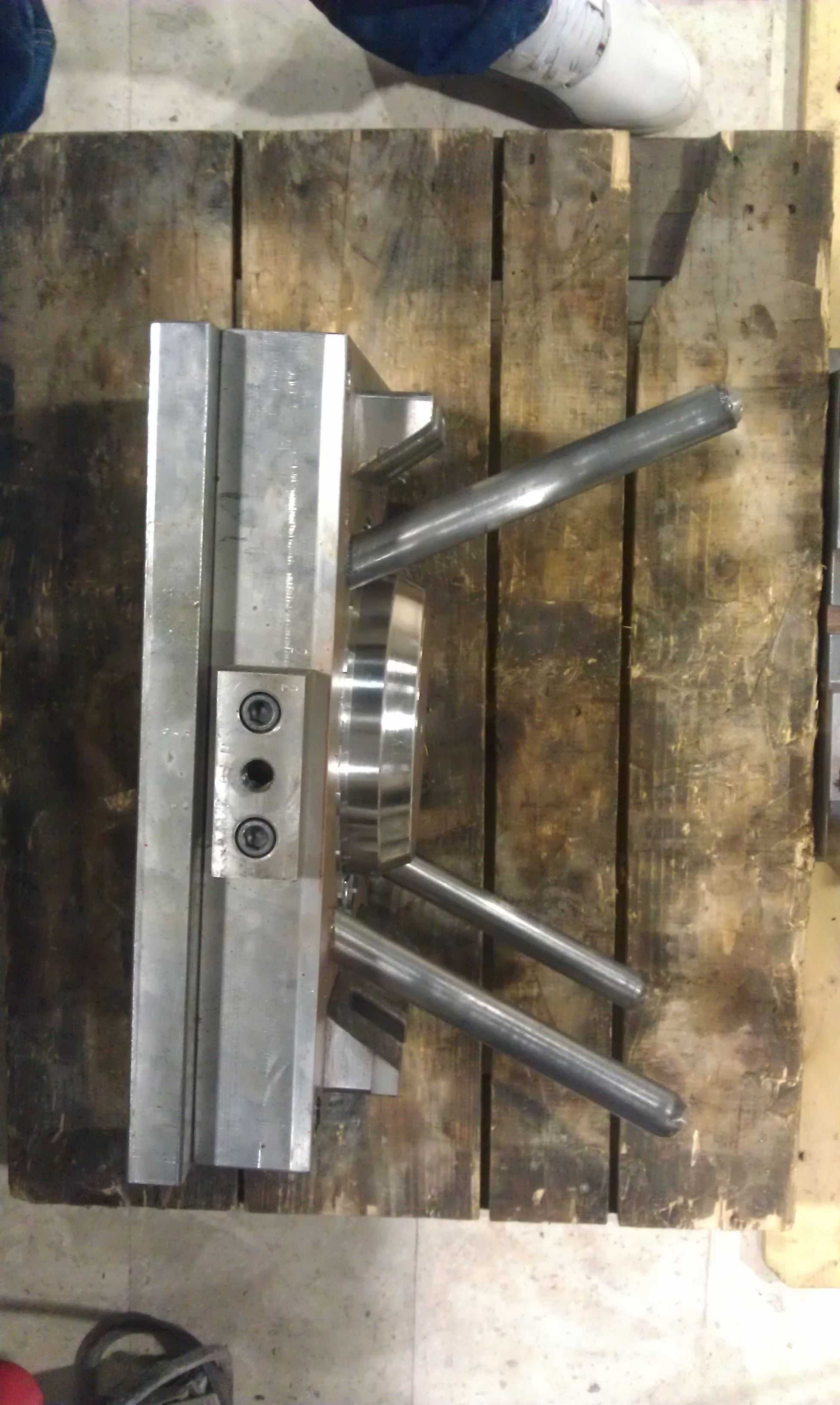

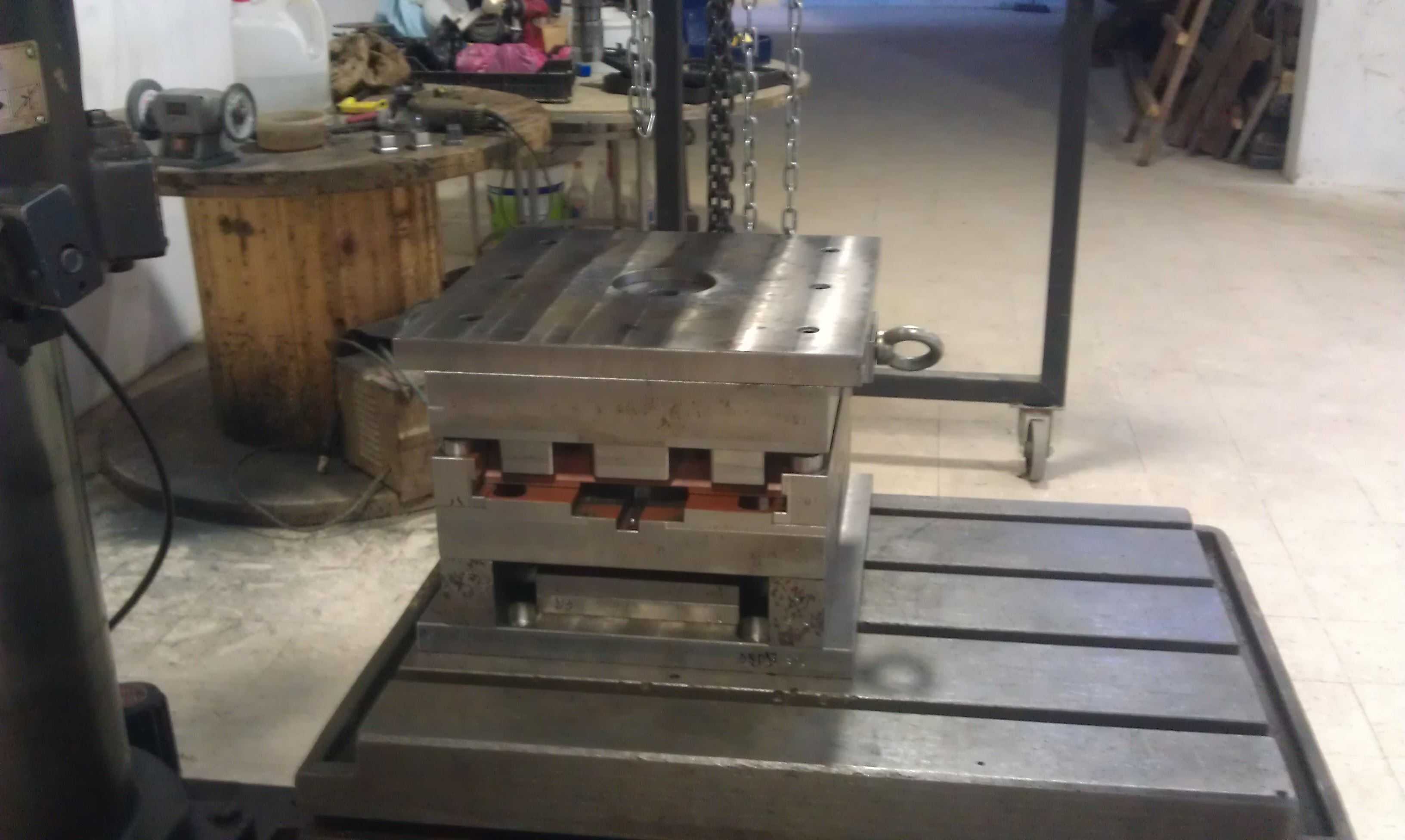

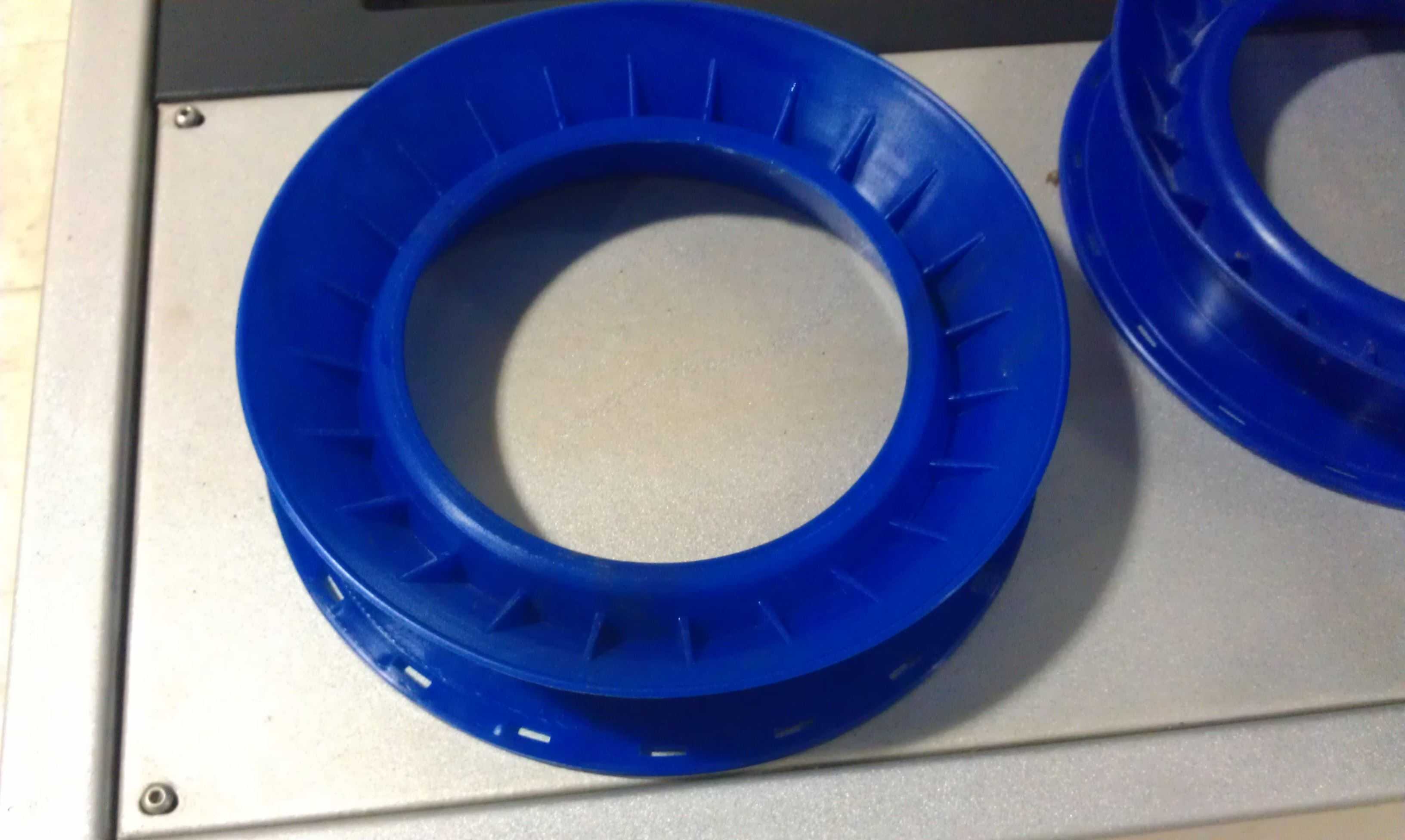

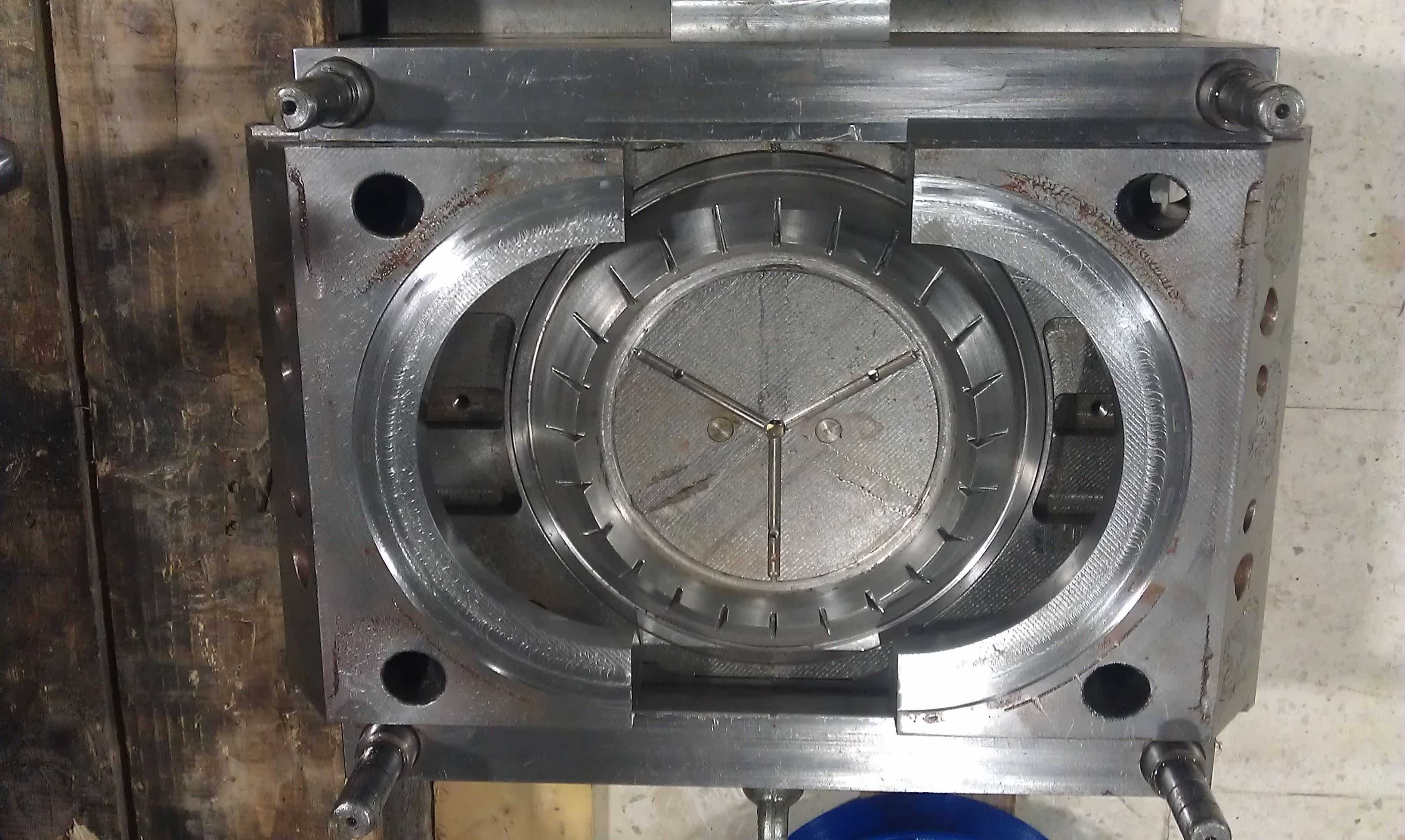

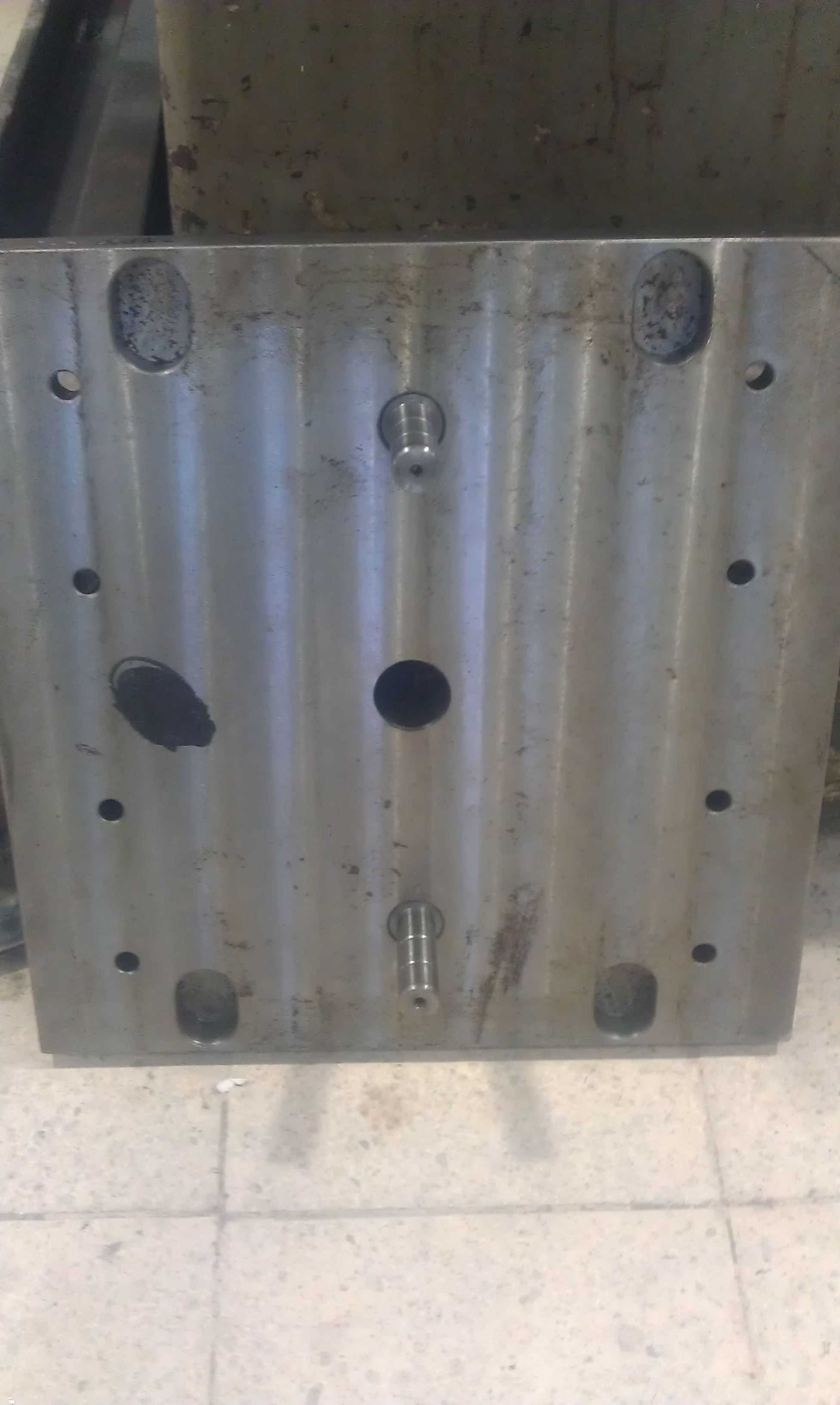

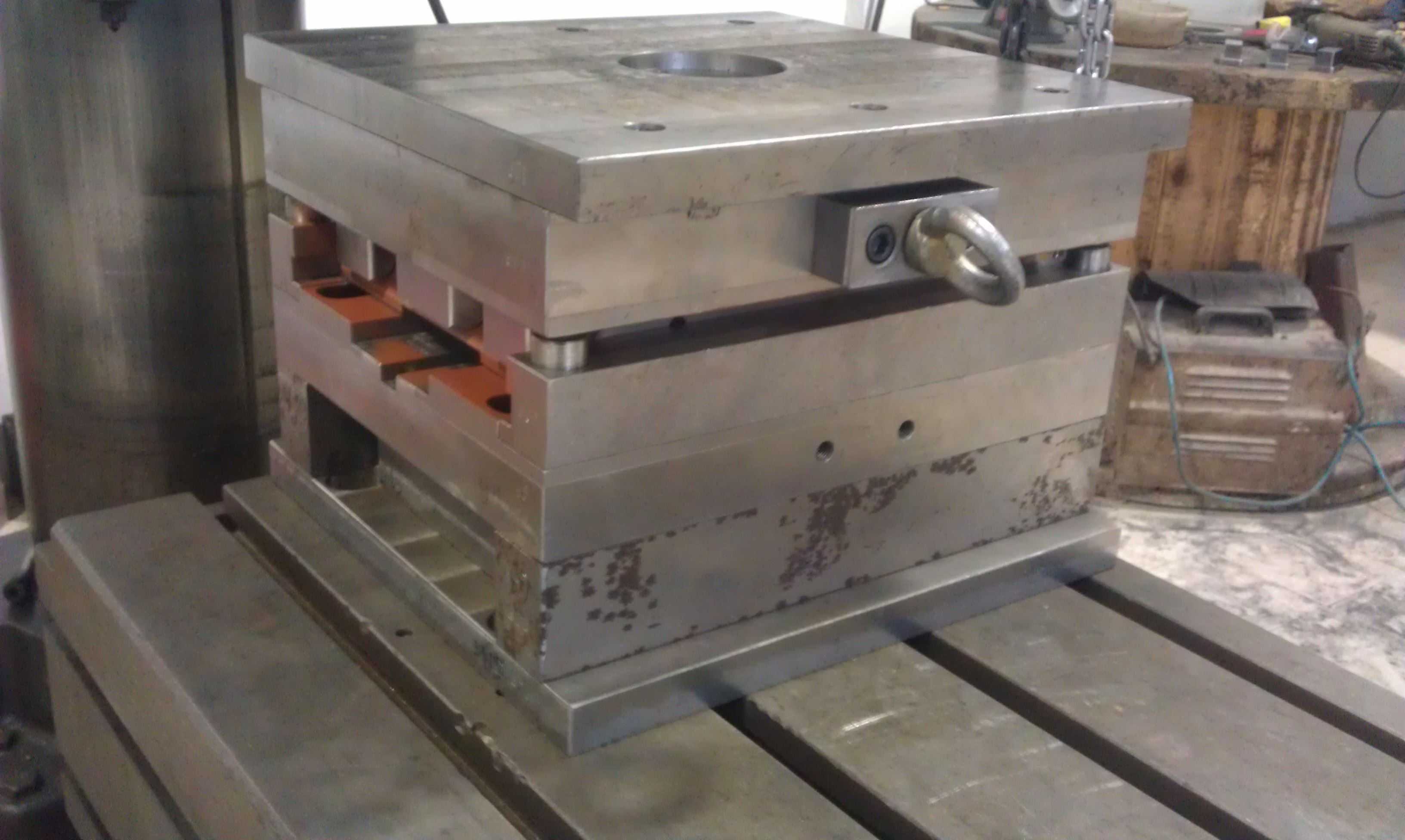

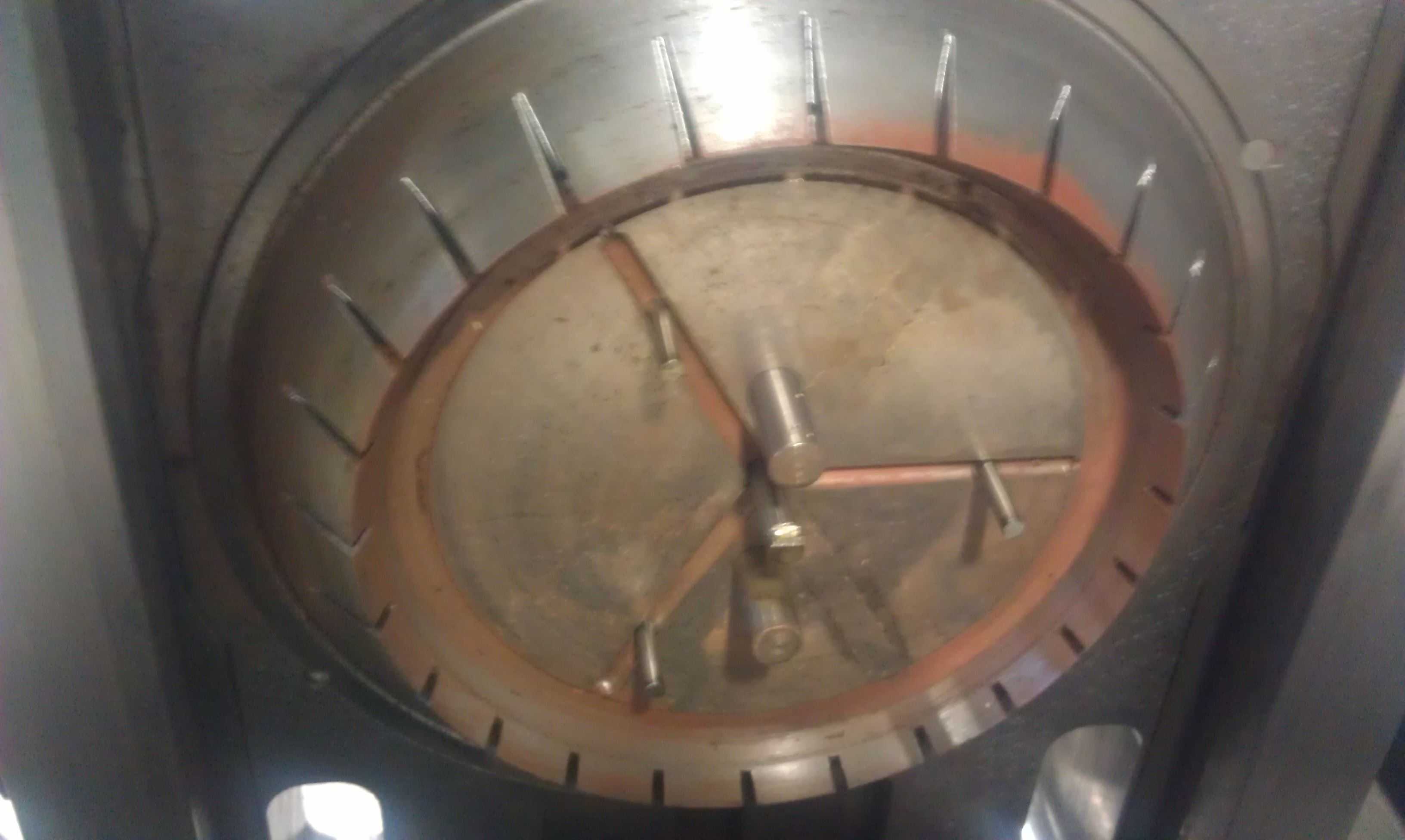

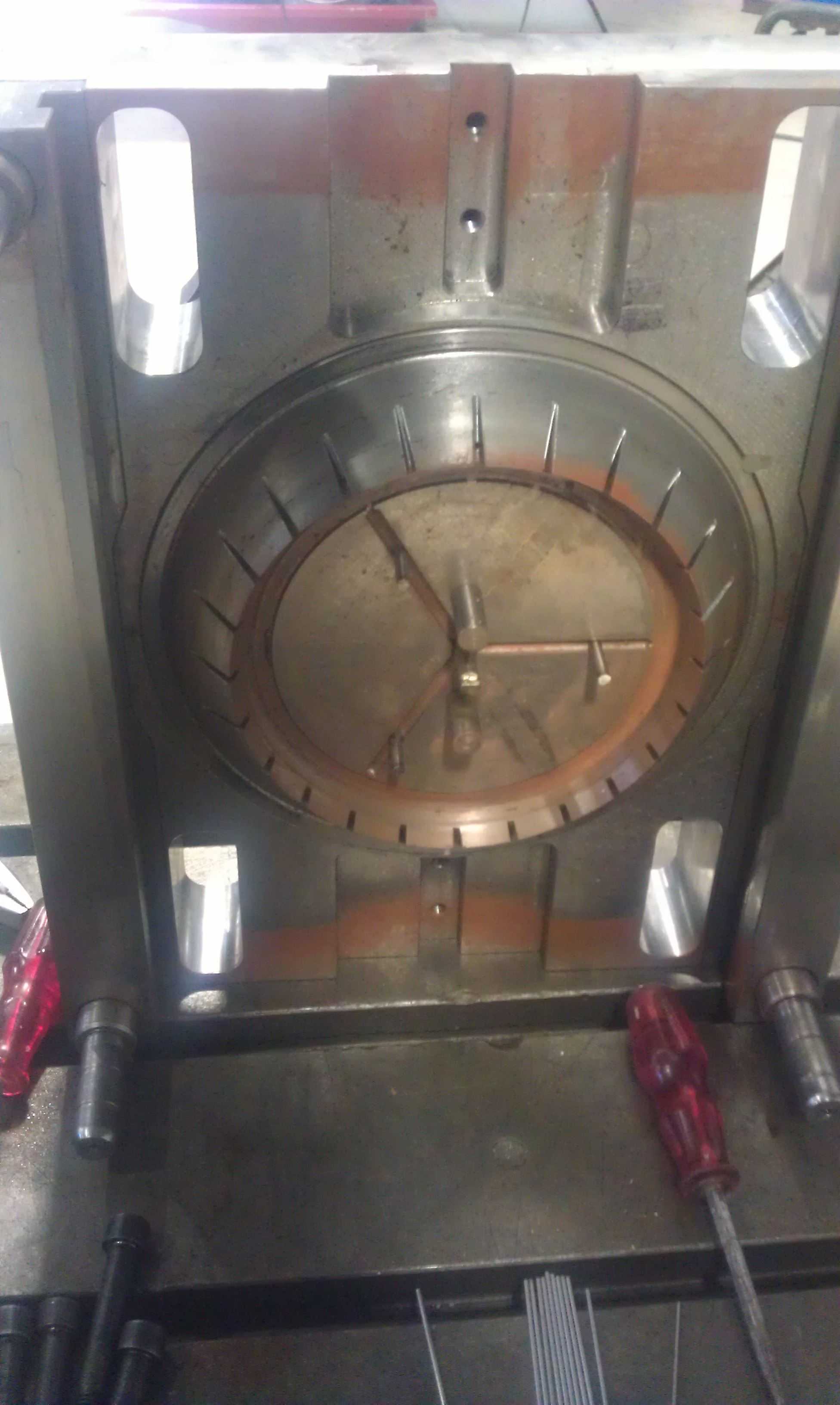

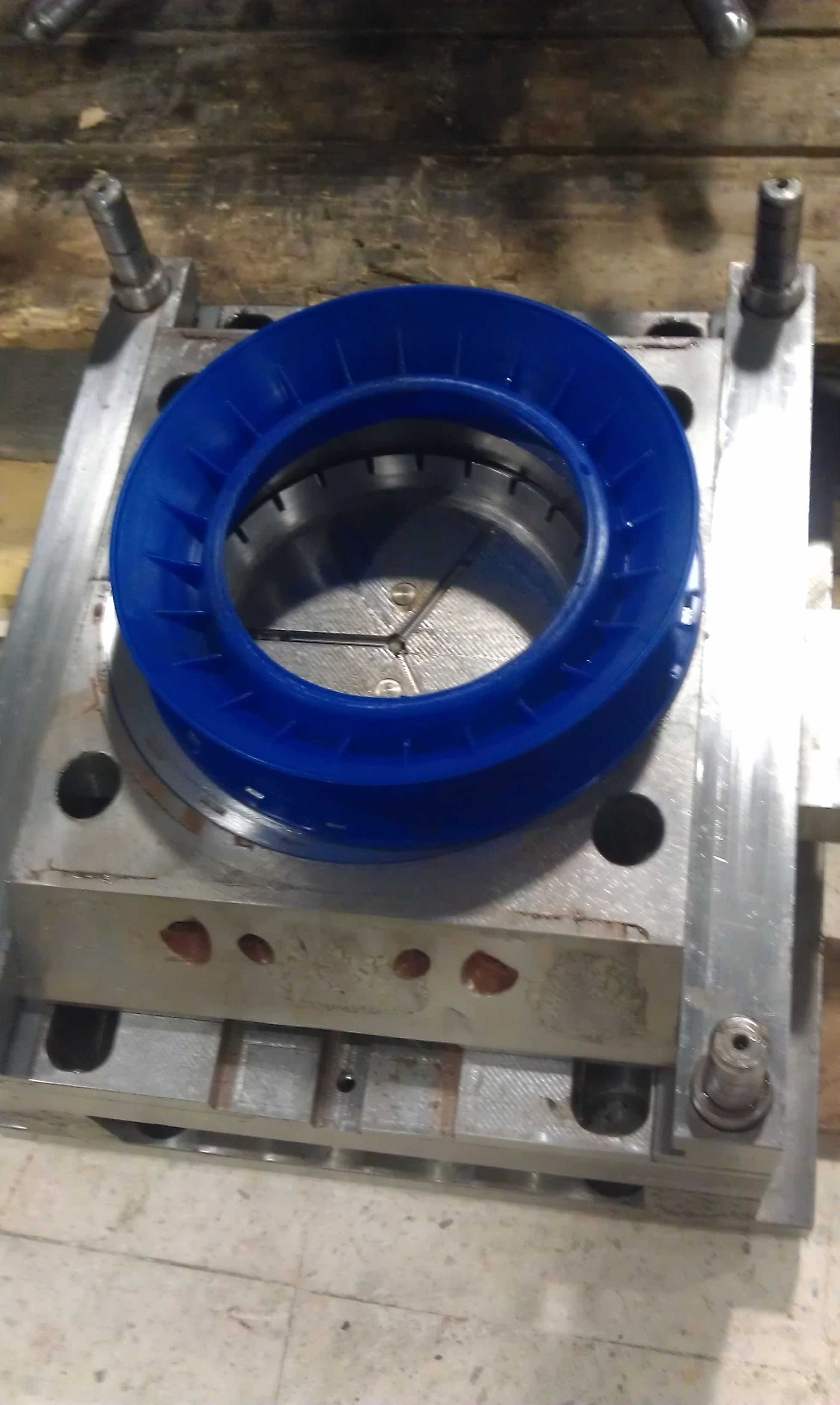

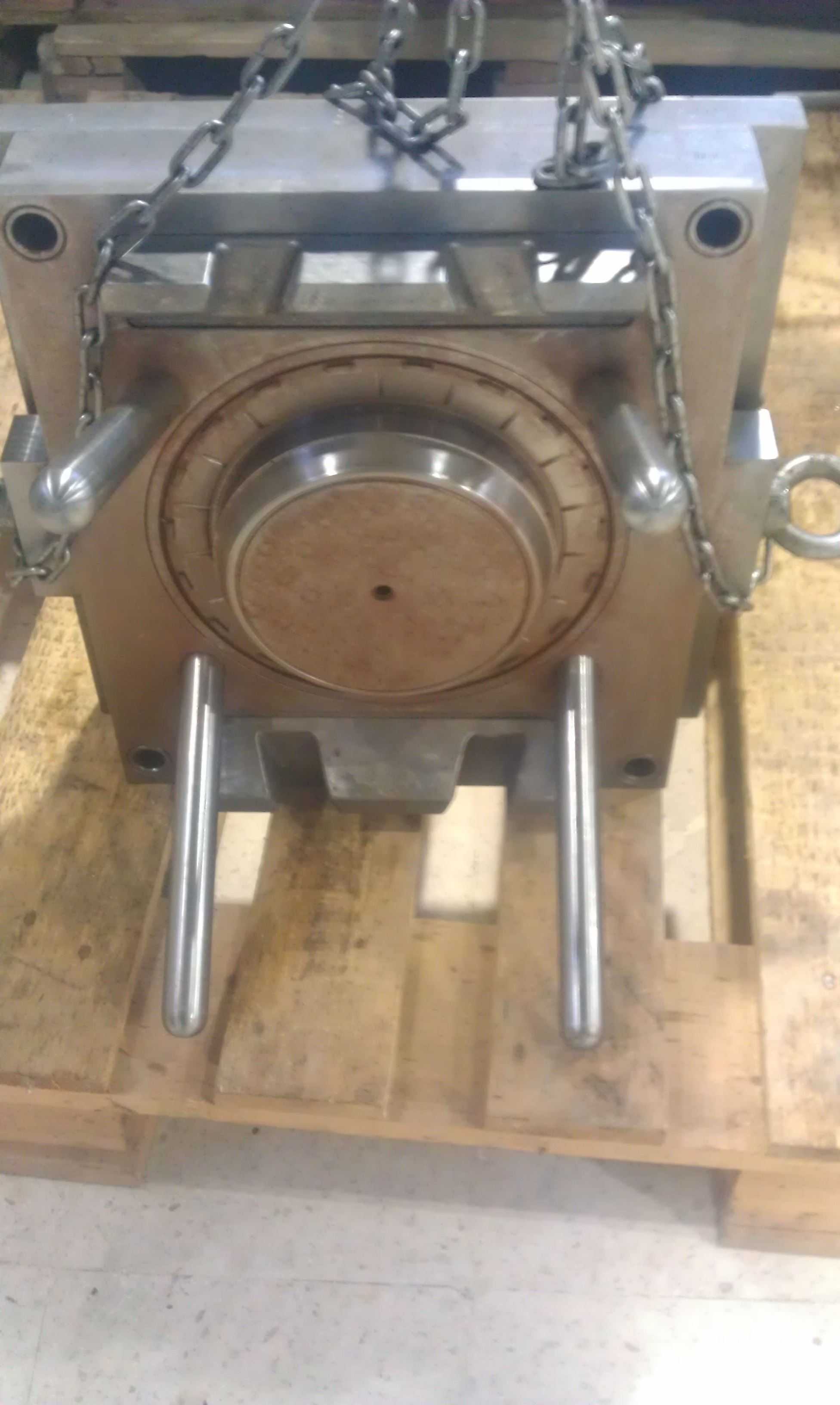

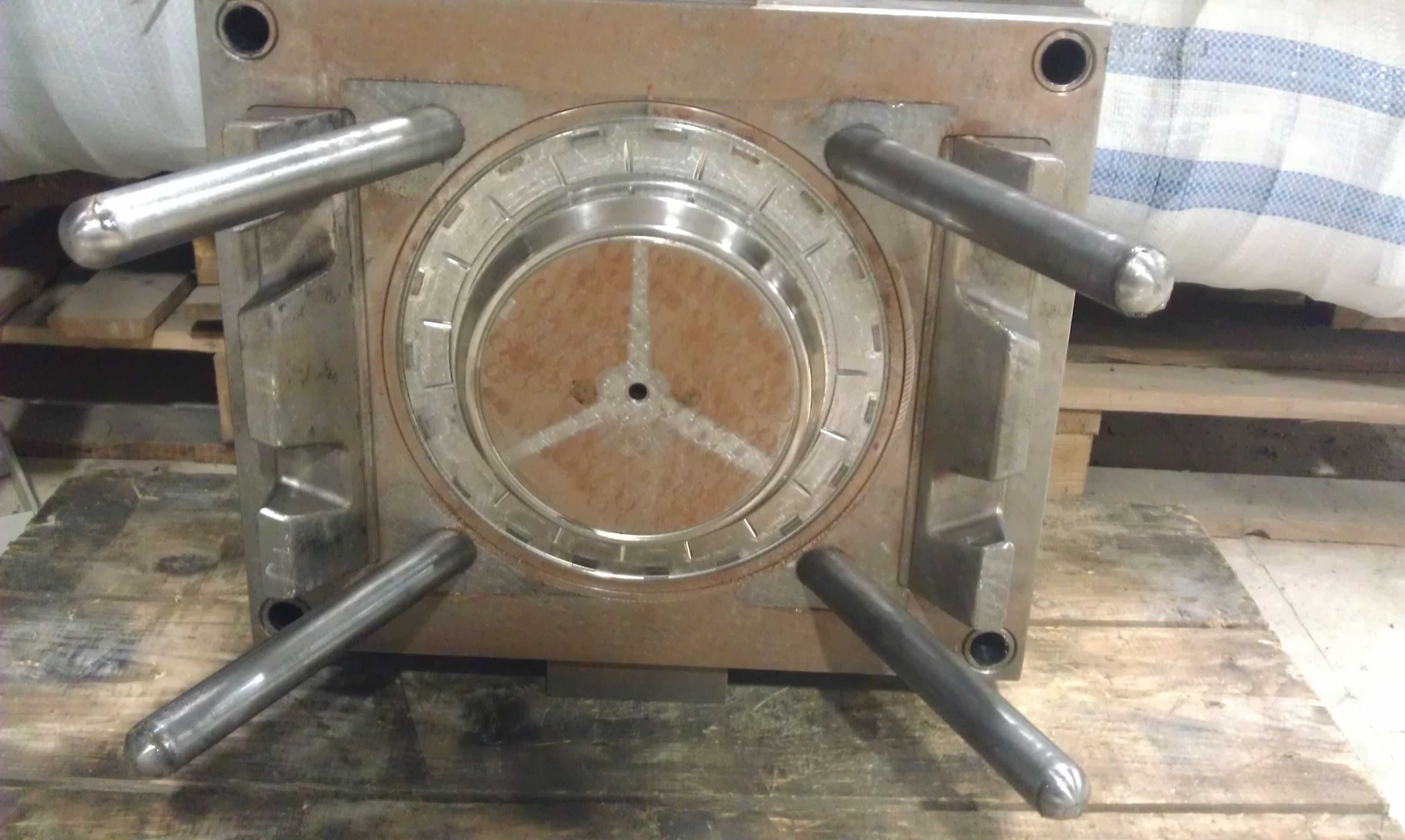

这套模具针对直径250毫米的环形车轮塑料件开发，主要应用于小型代步车轮毂装饰罩、童车塑料轮圈、工业脚轮外包塑层等场景的注塑量产环节，适配卧式注塑机安装使用，可实现环形薄壁塑料件的连续自动化成型生产。整套模具采用双抽芯抽屉式结构设计，针对车轮塑件的环形倒扣、内侧周向卡位特征设置了两组独立的侧向抽芯机构，开模时先通过斜导柱驱动侧抽滑块完成倒扣区域的脱模动作，再通过推板顶出完成塑件与型芯的分离，避免环形薄壁件脱模时出现顶白、变形、开裂等常见缺陷。模具的模架采用标准三板式结构，定模侧设置了环绕型冷却水路，紧贴型腔内壁布置，可保证250毫米直径的环形塑件在充模后均匀冷却，减少塑件的收缩变形，保证轮圈的圆度公差控制在合理范围内；动模侧的型芯同样设置了循环冷却回路，缩短成型周期，提升量产效率。针对车轮塑件表面的环形防滑纹理、侧边安装卡位结构，型腔与型芯的对应位置做了精准的特征加工，合模时的贴合精度可保证成型后塑件无飞边、缺料问题，成型后的塑件无需大量后处理即可直接进入装配环节。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，上下模的导柱导套做了加长定位设计，合模时可提前导向定位，避免大尺寸模具合模错位损伤型腔表面。侧向抽芯机构设置了独立的锁紧楔，在注塑充模时承受型腔内的熔融塑料压力，避免抽芯滑块移位导致塑件尺寸超差，抽芯行程经过精准计算，既保证倒扣特征完全脱出不刮伤塑件表面，又控制抽芯动作的行程长度缩短开模合模的整体周期。浇注系统采用侧浇口进料，进料位置设置在车轮塑件的内侧非外观面，成型后浇口残留不影响塑件外观面质量，浇口尺寸经过优化，可保证熔融塑料快速充满整个环形型腔，同时减少浇口位置的残余应力，避免塑件在后续使用中出现应力开裂问题。整套模具的顶出机构采用多顶杆均匀分布配合推板顶出，顶出力均匀作用在塑件的整个周向边缘，避免单点顶出导致的薄壁塑件变形，顶出行程设置合理，可保证塑件完全脱离型芯后自动坠落，配合注塑机的机械手取件可实现全自动化生产，适配大批量的车轮塑料件量产需求，成型后的塑件尺寸稳定，表面质量均匀，可满足各类小型轮类产品的塑料配件生产要求。
