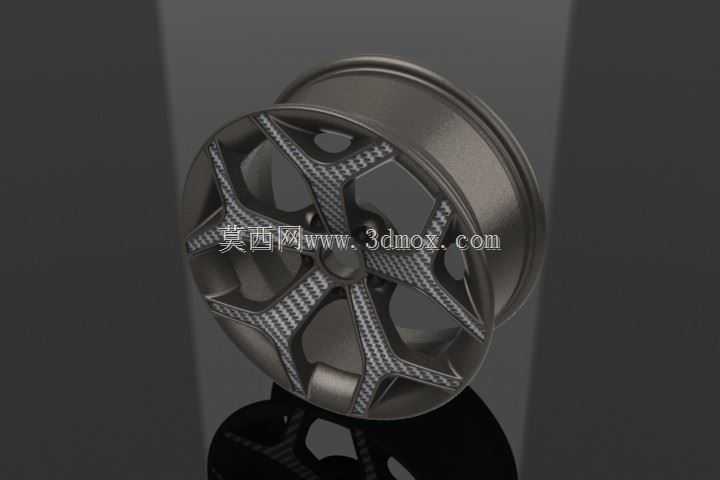

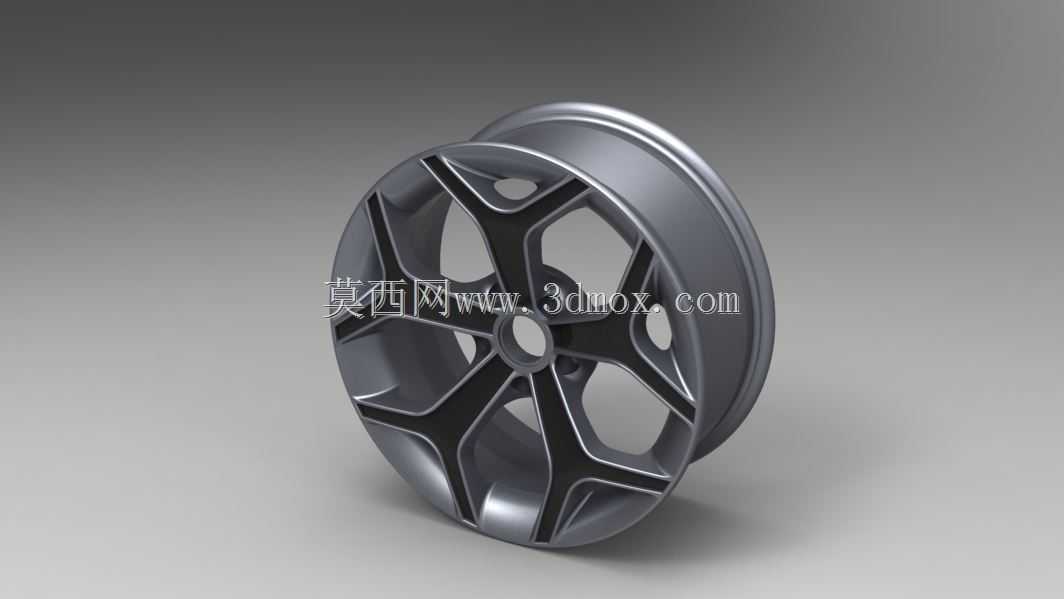

碳纤维纹理运动型汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车改装场景的实际使用需求展开，日常道路行驶中，轮毂需要承受整车垂直载荷、转向时的横向力矩以及加减速过程中的扭矩冲击，因此在结构布局上采用了五辐式的受力架构，每一根辐条都从中心安装座位置向外延伸至轮辋边缘，形成连续的力传递路径，避免应力集中在局部区域。辐条表面做了碳纤维纹理的包覆造型处理，并非单纯的外观装饰，纹理的走向顺着辐条的受力方向排布，在视觉上强化结构张力的同时，也对应了实际受力时的应力流线分布，让造型和结构逻辑形成统一。

　　从安装边界来看，中心安装面的定位孔按照常规乘用车的螺栓孔分布标准设计，中心孔的直径适配多数家用轿车、运动型轿车的轴头尺寸，安装面的平面度公差控制在0.05mm以内，保证装车后轮毂和轴头完全贴合，不会出现高速行驶时的抖动问题。轮辋的宽度和直径参数匹配常规运动型轮胎的安装尺寸，轮辋边缘的凸缘结构按照轮胎安装的标准尺寸设计，能够保证轮胎充气后和轮辋紧密贴合，在高速过弯、紧急制动时不会出现轮胎脱圈的风险。轮辋的内侧预留了刹车卡钳的避让空间，能够兼容大尺寸多活塞刹车卡钳的安装，满足改装场景下刹车系统升级的需求，不需要额外加装垫片或者调整轮距，避免了改装后车轮定位参数出现偏差的问题。

　　设计过程中对辐条的截面形状做了多轮优化，辐条靠近中心安装座的位置截面厚度更大，向外延伸至轮辋的位置逐渐收窄，这种变截面的设计既保证了中心安装位置的结构强度，能够承受螺栓锁紧时的压紧力以及起步、制动时的扭矩传递，又能在轮辋边缘位置适当降低重量，减少轮毂的转动惯量，提升车辆的加速响应性能和操控灵活性。辐条之间的镂空区域经过通风面积的计算，能够在车辆行驶时引导气流穿过轮毂，带走刹车系统工作时产生的热量，避免刹车皮因为高温出现热衰减，提升连续制动时的稳定性。

　　轮毂的整体造型兼顾了空气动力学性能，辐条的侧面做了微小的倾斜角度设计，车轮转动时能够顺着辐条的斜面引导气流向外流动，减少轮拱内部的乱流，降低车辆行驶时的空气阻力。表面的碳纤维纹理采用了凹凸的立体造型，而非平面印刷的纹理，在光线照射下能够形成丰富的光影层次，同时立体纹理的凹槽方向顺着车轮转动的方向设计，能够减少行驶时气流在轮毂表面形成的风噪。轮辋的边缘做了轻微的加宽处理，能够在轮胎受到侧向力的时候提供更好的支撑，减少轮胎胎壁的形变，提升过弯时的轮胎抓地力。

　　在细节处理上，轮毂的气门嘴安装位置设置在两根辐条之间的轮辋区域，避开了辐条的受力位置，同时方便日常充气时的操作，不会因为辐条的遮挡导致充气工具难以对接。中心盖的安装位置预留了标准的卡扣结构，能够适配不同品牌的中心装饰盖，满足用户的个性化装饰需求。轮毂的背面做了均匀的减重槽设计，在不影响整体结构强度的前提下去除多余的材料，进一步降低轮毂的自重，同时减重槽的位置经过动平衡的仿真校验，保证轮毂在高速转动时的质量分布均匀，减少装车后需要额外添加的动平衡块重量。

　　针对日常使用中的场景，轮毂的表面造型考虑了清洁的便利性，辐条表面的过渡位置都采用了大圆角设计，没有狭窄的缝隙死角，日常洗车时能够很方便地清理掉辐条表面附着的灰尘和刹车粉，不会出现污垢长期堆积难以清理的问题。轮辋和辐条连接的位置做了加强筋结构，能够承受车辆经过颠簸路面时轮辋受到的冲击载荷，避免轮辋出现变形或者开裂的问题。整个轮毂的壁厚分布经过有限元分析的反复校验，在满足强度要求的前提下实现了轻量化的目标，相比同尺寸的传统铸造轮毂，重量能够降低15%左右，有效降低了车辆的簧下质量，提升悬挂系统的响应速度，改善车辆的行驶质感。
