机夹式可转位玉米铣刀结构设计

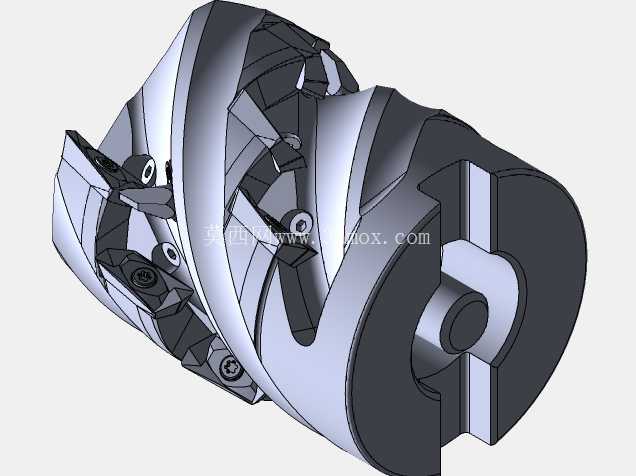

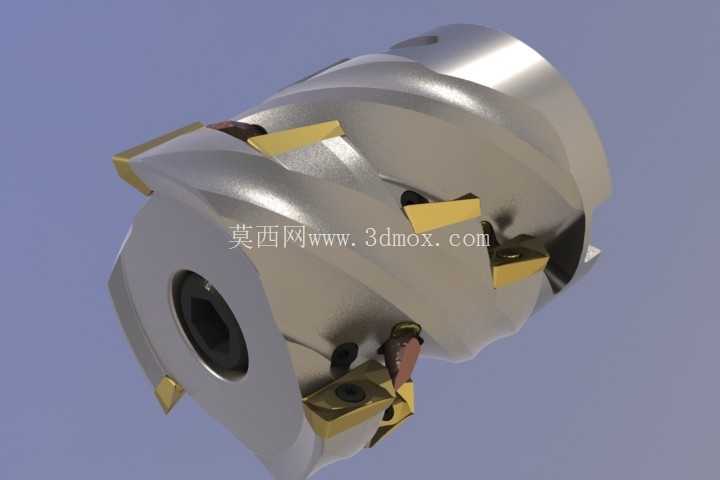

　　这款玉米铣刀是面向数控铣床、加工中心重载粗加工场景开发的切削刀具，主要用于钢件、铸铁、有色金属等材质的大余量铣削作业，在模具钢开粗、大型结构件平面铣削、槽腔粗加工工序中应用广泛，相比整体硬质合金铣刀，可通过更换刀片实现快速换刀，大幅降低刀具使用成本，同时多刃错齿排布的结构能实现大进给切削，有效提升粗加工工序的材料去除效率。从结构设计来看，刀体采用合金钢整体调质处理，表面做硬化涂层处理，保证刀体在高速旋转、大切削力工况下的刚性与抗疲劳性能，刀体上的刀片槽采用高精度定位面设计，每个刀片槽的定位基准与刀体中心轴线的形位公差控制在微米级，保证刀片安装后径向跳动、轴向跳动满足精加工前的粗加工精度要求，避免单刃过载导致的刀片崩损。

　　刀片采用螺钉压紧式结构，相比楔块压紧结构，螺钉压紧的结构占用空间更小，能在相同刀体外径下排布更多切削刃，同时压紧力更稳定，在断续切削、大切深工况下不会出现刀片移位问题；刀片选用带涂层的硬质合金材质，根据加工材质不同可更换不同槽型、不同涂层的刀片，无需更换整个刀体，适配不同的加工工况需求。刀体的排屑槽采用螺旋式设计，螺旋角经过反复切削验证，既能保证切屑顺利排出，避免切屑堵塞在排屑槽内刮伤已加工表面，又能保证刀体的整体刚性，不会因为排屑槽过深导致刀体在大切削力下出现颤振、断刀问题。

　　错齿排布的切削刃让每个刀片的切削负荷均匀分配，相邻刀片的切削轨迹相互错开，覆盖整个切削宽度，不会出现切削残留，同时分散切削力，降低机床主轴的负载冲击，延长主轴轴承的使用寿命。安装接口采用标准的内孔定心+端面键传动结构，适配市面上主流的数控铣刀柄，安装时通过端面键传递切削扭矩，内孔与刀柄的配合公差采用过渡配合，保证安装后刀体的同轴度，减少高速旋转时的动平衡问题；刀体的轴向尺寸经过优化，在保证足够排屑空间与刀片安装空间的前提下，尽可能缩短刀体悬长，提升刀具系统的整体刚性，减少加工时的让刀现象。

　　在实际使用场景中，这类玉米铣刀常用于模具制造行业的模具钢开粗工序，能一次走刀完成大余量的材料去除，相比普通面铣刀，其切削深度更大，进给速度更高，能将粗加工时间缩短40%以上；在通用机械零部件加工中，可用于大型焊接结构件的飞边去除、平面粗铣，多刃结构能保证在断续切削工况下的稳定性，减少刀片损耗。设计过程中需要重点考虑刀体的动平衡性能，由于刀体上分布多个刀片与压紧螺钉，每个零件的重量误差会影响高速旋转时的动平衡，因此在刀体设计时预留了动平衡去重槽，成品刀体需要做动平衡校正，保证在最高额定转速下的振动值在允许范围内，避免加工时出现振纹，影响加工表面质量，同时保护机床主轴。刀片槽的角度设计经过切削力仿真优化，前角、后角的参数匹配刀片的切削角度，保证切削时的剪切角合理，降低切削阻力，减少切削热的产生，同时保证刀片的强度，不会因为切削力过大出现崩刃。刀体的内孔设计有拉紧螺钉孔，可适配拉丁拉紧结构，保证刀具在高速旋转时不会因为离心力出现松脱问题，端面键槽的尺寸采用标准参数，与刀柄的端面键配合间隙控制在合理范围，既保证安装拆卸方便，又不会因为间隙过大导致传动时出现冲击。
