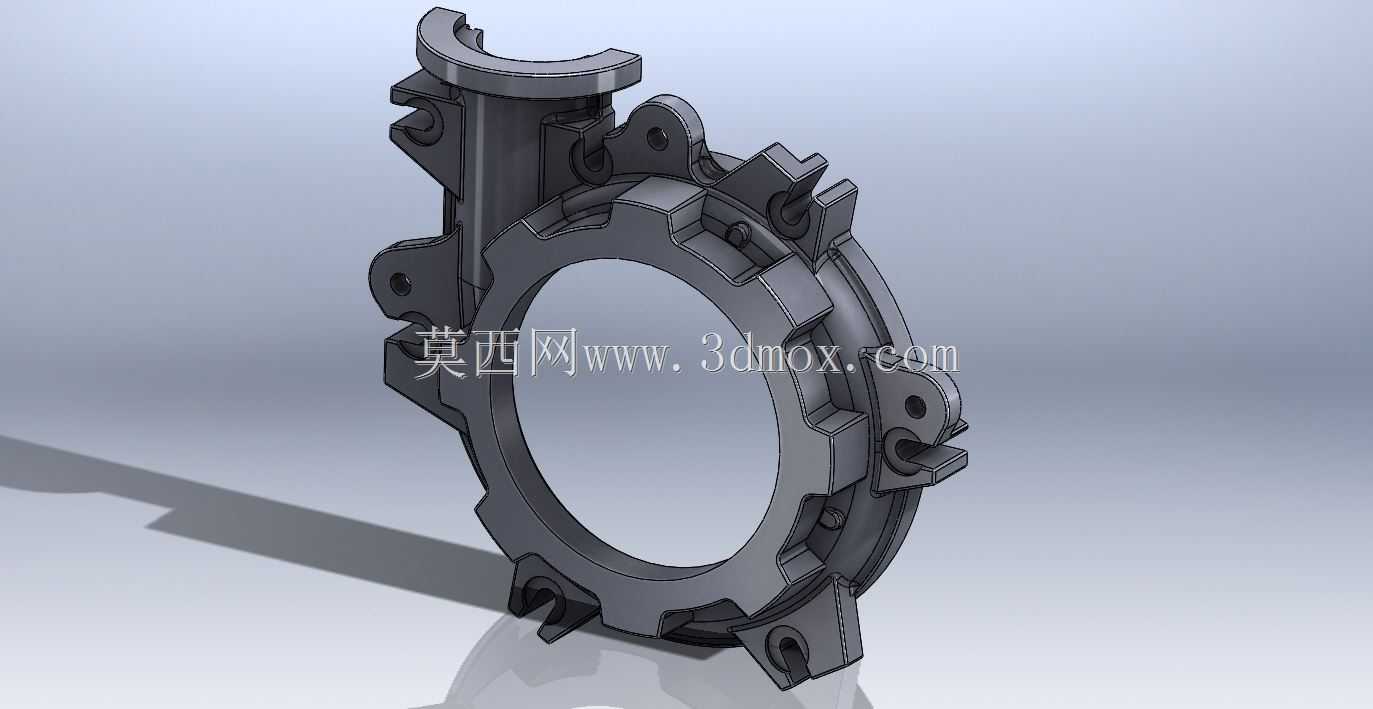

环形法兰式传感安装连接基座结构

　　这类环形带侧装凸耳的构件，核心应用场景集中在工业传感检测单元的安装固定环节，常见于流体管路压力、流量监测工位，以及旋转设备的转速、相位检测点位，承担传感元件的定位承载、管路对接密封的双重作用。从实际使用角度看，构件中心的大尺寸通孔是介质或旋转轴的穿越通道，周边均匀分布的凸耳结构，既承担与相邻管路或设备端盖的螺栓锁紧功能，侧方延伸的带孔支耳则是传感探头的安装定位面，设计时需要保证探头安装后与被测对象的相对位置精度，避免运行过程中出现检测偏差。设计思路上，整体采用一体化铸造成型后做机加工的工艺路线，主体环形结构的壁厚经过受力校核，既能够承受管路内部的额定工作压力，也能抵消设备运行时传递的振动载荷，

　　避免长期使用后出现结构变形导致的传感信号漂移。外形尺寸方面，中心通孔的直径根据适配的管路通径或轴径做匹配设计，环形主体的外径比通孔直径大出螺栓安装位的排布空间，周边凸耳上的安装孔位公差严格按照配合等级加工，保证对接时的同轴度要求；侧方的安装支耳突出主体环形的高度，根据所选传感探头的安装深度确定，支耳上的安装孔与中心通孔的相对位置尺寸，直接决定传感检测的间隙参数，加工时需要严格控制形位公差。安装边界上，构件的轴向厚度需要匹配相邻对接部件的安装空间，背面的密封槽结构（图中未完全展示但属于这类构件的常规设计）用于放置密封圈，保证对接后的密封性能，避免介质泄漏影响检测精度；各个安装凸耳的端面需要做铣平处理，保证螺栓锁紧时的贴合面平整，

　　不会出现局部应力集中导致的构件开裂。实际选型适配时，需要先确认安装点位的管路通径、工作压力等级，以及所用传感探头的安装尺寸，确保构件的各个安装位与现场设备完全匹配，安装时需要按照对角顺序锁紧螺栓，避免受力不均导致的环形结构变形，影响后续的检测精度与密封性能。这类构件在工业现场的应用量较大，不同工况下的尺寸差异主要集中在通孔直径、安装孔位分布以及侧方支耳的位置角度，建模时需要优先保证各个安装配合面的尺寸精度，尤其是安装孔的位置度、贴合面的平面度，才能满足实际加工与装配的需求。
