多工位皮带输送式工件分拣检测装置

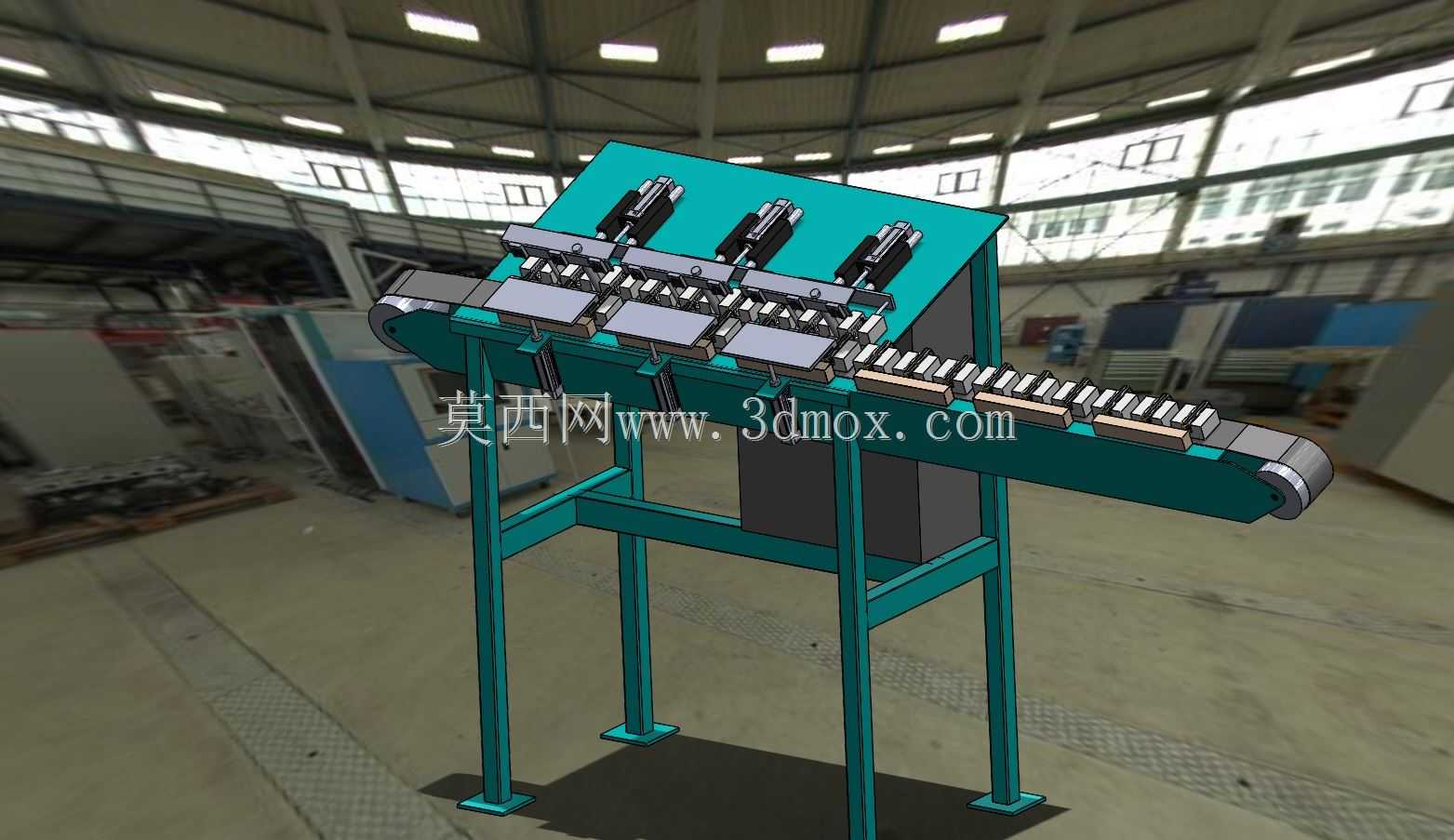

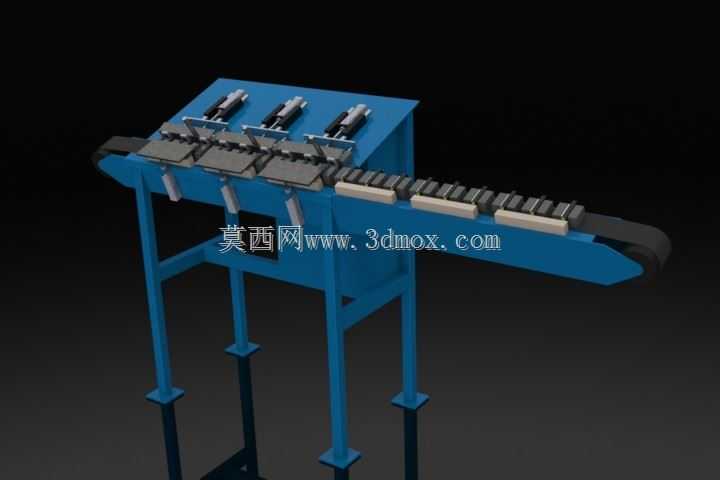

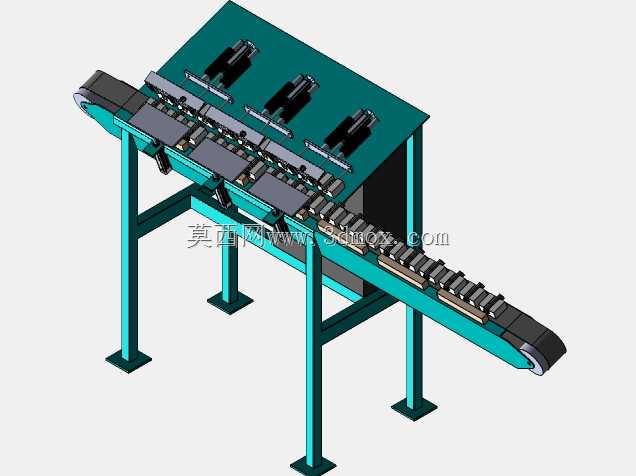

　　这套多工位输送检测装置的设计，最初是针对小型五金零件、电子元器件加工产线的在线检测分拣需求做的方案，在3C电子、小五金冲压、精密注塑件的后段工序里，这类设备的应用场景非常普遍——产线末端出来的工件需要逐个完成外观、尺寸或者装配完整性检测，再把不合格品剔除，靠人工分拣不仅效率跟不上，长时间作业的漏检率也很难控制，这套装置就是把输送、定位、检测、分拣几个工序整合到了同一台机架上，减少工序间的工件转运损耗。从结构布局来看，整套设备采用倾斜式皮带输送作为工件载体，输送架整体用方管焊接做主体支撑，四条支腿底部带可调脚杯，安装时可以根据现场地面平整度调整整机水平，也能适配前后衔接设备的输送高度差，支腿的跨距设计做了加宽处理，

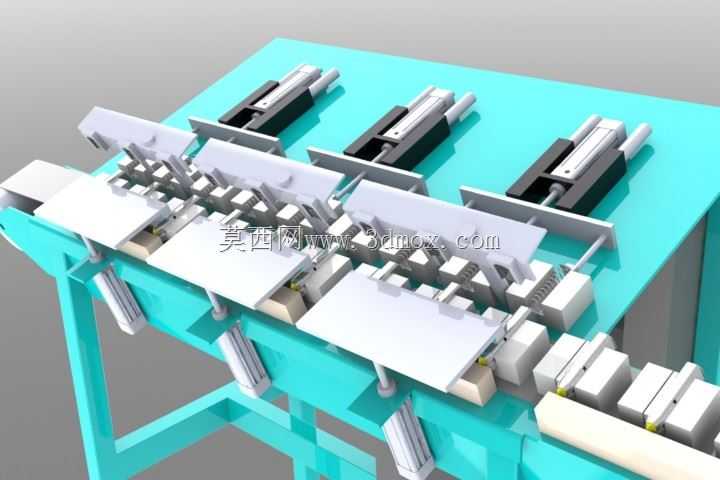

　　避免多工位检测头同时动作时整机出现晃动，影响检测精度。输送线的进料端做了挡边导向结构，工件从上游设备落料后能顺着导向条整齐排列到皮带表面，不会出现堆叠或者跑偏的情况，皮带选用的是防滑平皮带，表面摩擦系数足够，小型工件放置后不会在输送过程中滑移，保证每个工件到达检测工位时的位置一致性。上方并排布置的四个检测工位，每个工位都带独立的升降调节结构，检测头安装座可以沿着横梁做横向位置调整，也能根据工件的高度尺寸做竖直方向的升降锁定，适配不同厚度、不同外形尺寸的工件检测需求，不用重新加工安装板就能快速换型，这点是针对多品种小批量的生产场景做的设计，换产时只需要调整每个检测头的位置参数，就能适配新的工件规格。

　　每个检测工位下方对应位置的皮带下方都做了承托板，避免检测头下压或者视觉检测对焦时皮带出现下挠，保证检测基准面的平面度误差控制在允许范围内，承托板采用耐磨非金属材质，和皮带背面接触时不会过度磨损皮带，延长易损件的更换周期。输送线的末端做了分料导向结构，检测完成的合格品顺着皮带末端直接流入合格品料盒，不合格品则由对应工位的拨料机构在工件经过剔除位时推入侧边的不合格品溜槽，整套动作的逻辑由检测信号直接触发，不需要额外的人工干预。设计时特意把电控相关的元件收纳到了倾斜台面下方的封闭仓体内，一方面能避免车间里的粉尘、切削液溅落到电控元件上造成故障，另一方面也能让整机的外观更整洁，外露的走线全部用拖链或者线槽防护，

　　避免设备运行过程中线缆被拉扯磨损。整机的安装边界也做了充分考量，设备总宽度控制在1.2米以内，长度不到2米，不需要占用太大的车间面积，不管是嵌入到现有产线中间作为在线检测工位，还是单独作为离线检测分拣设备使用，都不需要对车间布局做太大调整，进料端和出料端的高度都预留了和常规输送设备衔接的尺寸，对接时只需要做简单的连接板固定就能完成安装。在结构强度校核上，机架方管的选型完全满足满载运行的载荷要求，即使皮带上铺满工件，加上四个检测头的安装重量，机架的形变量也不会影响输送和检测精度，转动部位的辊筒都采用了带座轴承支撑，运行阻力小，长时间运行也不会出现异响或者卡滞的情况，皮带的张紧结构做在输送架的尾端，调整时只需要拧动两侧的调节螺栓就能控制皮带的张紧度，日常维护非常方便，不需要拆解太多结构就能完成皮带更换、张紧调整这类常规保养操作。
