金属回收料重熔用锭模结构设计

　　在有色金属加工、机加工边角料回收重熔的生产场景里，这类敞口式锭模是车间浇铸工序里极为常用的工装，主要承接熔融金属液，待其冷却凝固后形成规格统一的金属锭，方便后续仓储、转运以及回炉投料使用。不同于常规封闭式锭模，该结构采用敞口梯形槽设计，槽体内壁做了1:12的拔模斜度，金属液凝固收缩后不会出现卡模问题，脱模时仅需轻敲两端的凸耳结构即可完成锭块脱出，不需要额外配置顶出机构，适配小批量多批次的零散金属回收料重熔作业，尤其适合机加工车间处理铜屑、铝屑压块后的重熔浇铸环节。

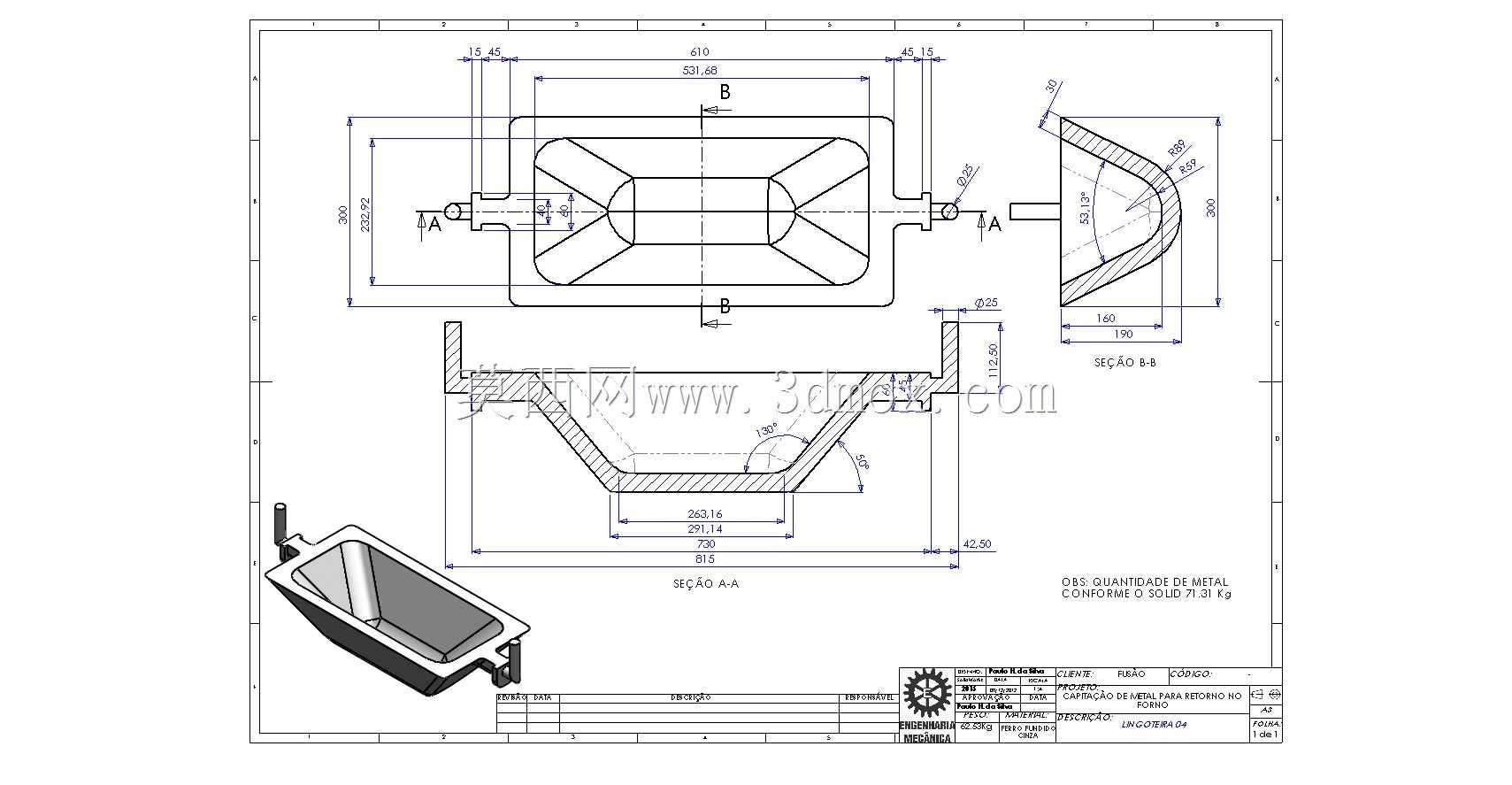

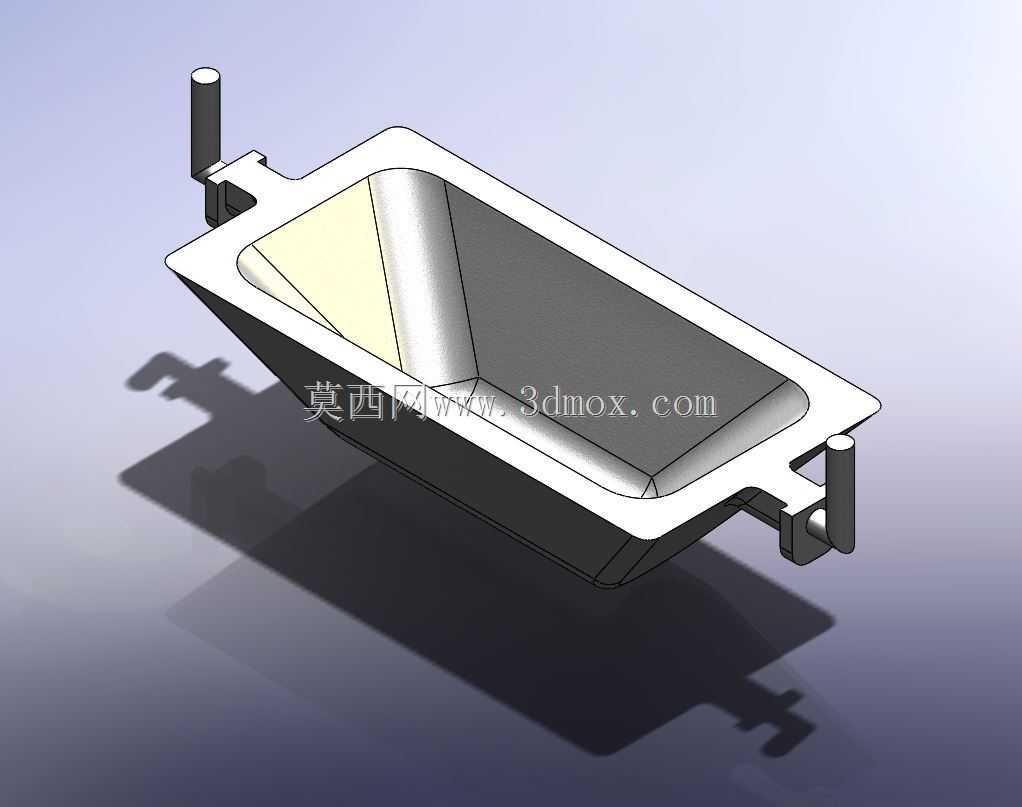

　　从结构设计逻辑来看，槽体整体采用上宽下窄的梯形截面，槽口边缘做了15mm宽的外翻边，一方面提升槽体整体的抗变形能力，避免长期受高温金属液烘烤、冷却循环产生的热应力导致槽口变形，另一方面外翻边可以作为吊运时的承托位，车间通用的铁钩、吊具可以直接卡在外翻边下方完成整模的转移，不需要额外焊接吊耳结构，减少热应力集中点。槽体两端延伸出的带圆柱凸台的支耳，是整模放置时的定位结构，作业时可以直接卡在浇铸工位的定位槽内，避免浇铸过程中金属液冲击导致模体移位，同时凸台结构也可以作为敲模时的受力点，脱模时敲击凸台位置的振动力可以均匀传递到整个模体，不会因为局部敲击导致槽体变形。

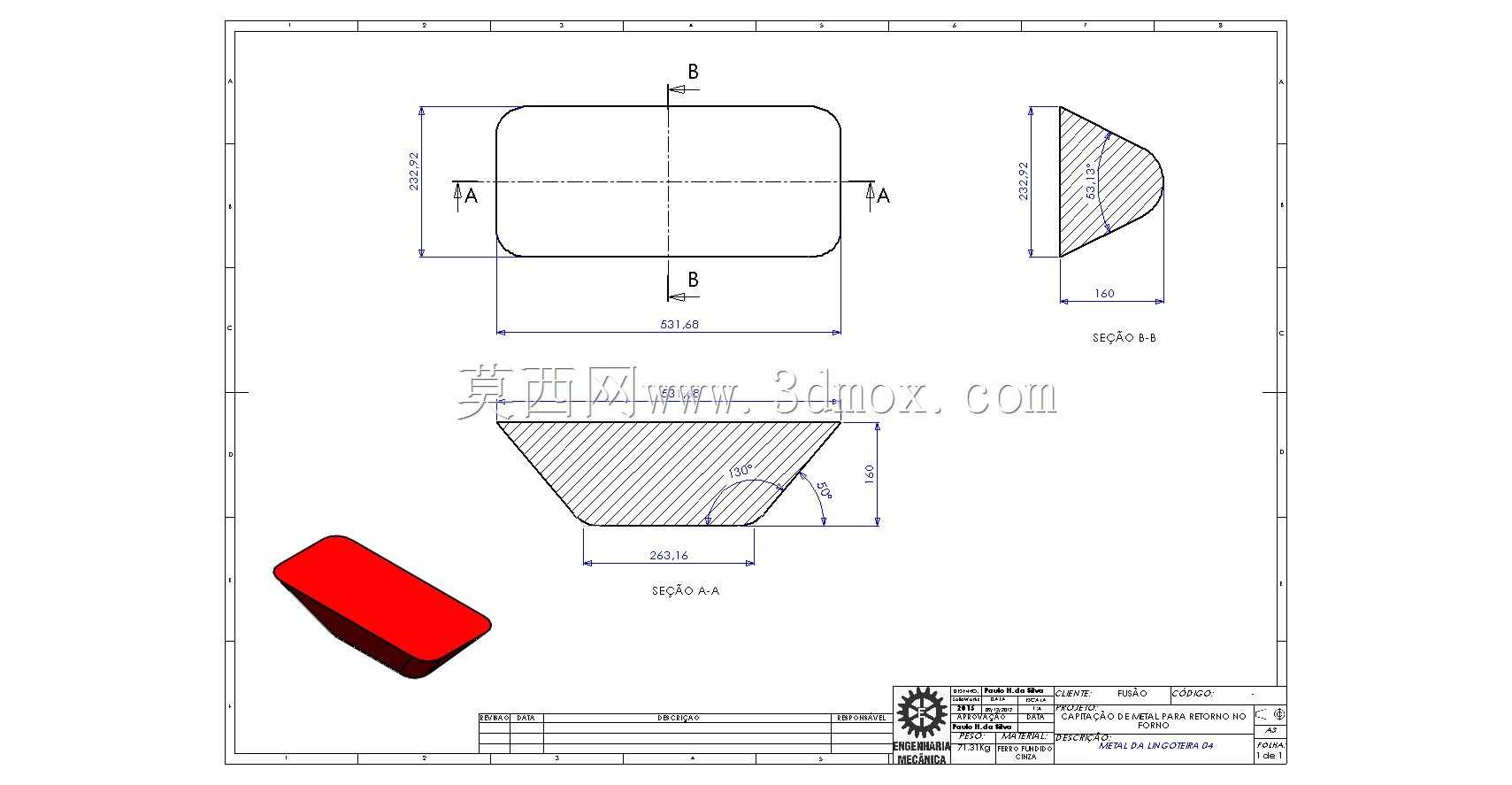

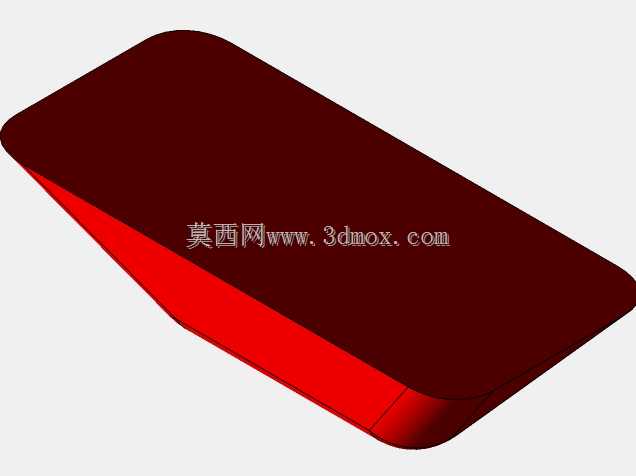

　　实际使用过程中，这类锭模的内壁需要提前喷涂脱模涂料，通常采用石墨粉混合水玻璃的涂层，每次浇铸前均匀喷涂一层，既可以避免金属液直接粘附在模壁上，也能减缓金属液对模体的热冲击，延长模体使用寿命。槽体的深度设计为120mm，单次浇铸可以容纳约8kg的铝液或者25kg的铜液，成型后的金属锭尺寸统一，刚好适配车间现有熔炼炉的投料口尺寸，回炉时不需要额外破碎，直接整锭投料即可，大幅提升边角料回收的作业效率。模体底部做了2mm的内凹弧度，冷却过程中金属液的收缩应力会向中心集中，不会出现锭块翘曲变形的问题，冷却后的锭块平整度好，堆垛时不会出现滑落问题。

　　考虑到车间作业的复杂工况，模体的所有转角位置都做了R5的圆角过渡，没有尖锐棱角，避免热应力集中导致模体在反复冷热循环下出现开裂问题，同时圆角结构也方便清理模内残留的金属渣，每次浇铸完成后仅需用扁铲顺着圆角位置清理即可，不会出现残渣卡在内角难以清理的问题。两端的圆柱凸台与支耳采用一体化铣削成型，没有焊接接缝，避免长期受敲击出现焊缝断裂的问题，凸台的直径设计为30mm，突出支耳端面20mm，刚好适配车间现有工位架的定位孔尺寸，不需要对现有工位做改造即可直接投入使用。

　　不同于大型连铸生产线用的水冷锭模，这类简易锭模不需要配置水冷通道，依靠自然空气冷却即可完成金属液凝固，结构简单可靠，维护成本极低，非常适合中小型机械加工车间、废品回收站点的零散金属重熔作业，模体本身采用耐热铸铁材质加工，配合定期的涂层维护，正常使用寿命可以达到千次以上的浇铸循环。槽体的外壁做了粗糙的喷砂处理，提升自然散热的表面积，加快金属液的冷却速度，相比光滑外壁的同尺寸锭模，冷却时间可以缩短15%左右，提升单班次的浇铸产能。浇铸时金属液的加注高度控制在距离槽口20mm位置，避免金属液溢出烫伤操作人员，外翻边的结构也可以阻挡少量溢出的金属液，不会流到模体外侧或者工位架上，减少后续清理的工作量。
