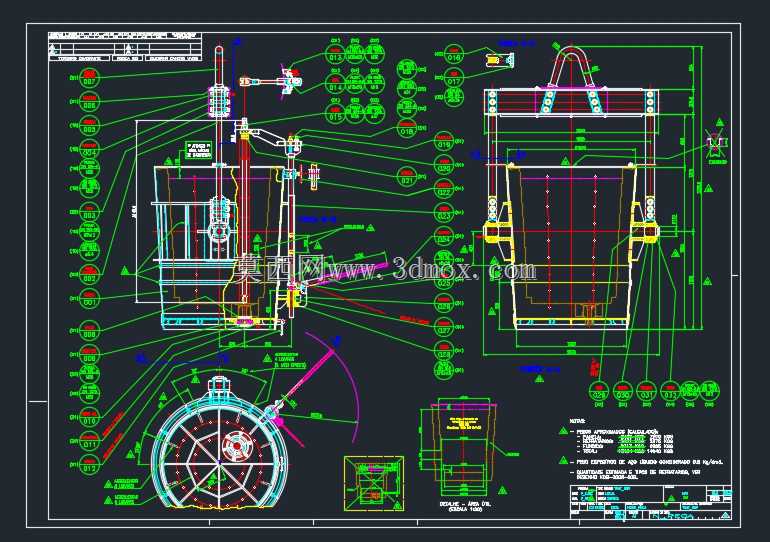

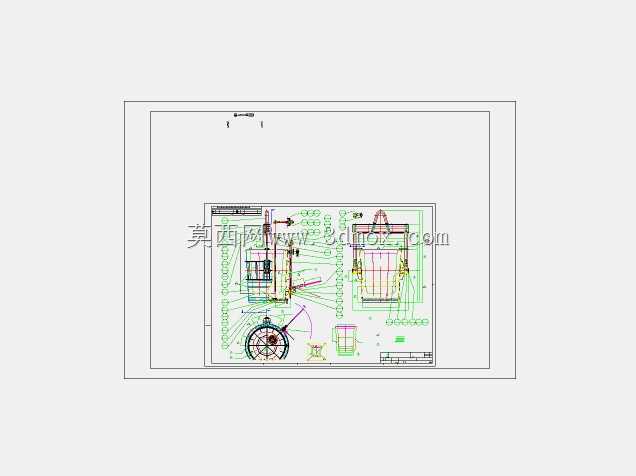

十吨级铸造浇铸用钢水包结构设计

　　在常规砂型铸造车间的熔炼工部，十吨级浇铸钢水包是衔接熔炼炉与铸型工位的核心周转工装，承担高温熔融金属的承接、转运、定量浇铸全流程作业，其结构可靠性直接决定车间作业安全与铸件成型质量。这套结构设计完全围绕铸造现场的高温作业工况展开，首先从机架承载框架入手，主体承力结构采用低合金高强钢焊接成型，所有主承力焊缝均设计全焊透坡口结构，焊接后需做整体去应力退火处理，避免长期承受交变热载荷与重载冲击出现焊缝开裂、框架形变问题。包体的倾转机构采用蜗轮蜗杆副配合手动转轮驱动，设计时特意将自锁角控制在安全阈值内，即便作业人员中途松开操作手轮，包体也能稳定停在任意倾转角度，不会出现钢水倾泻的安全隐患，手轮的操作力经过杠杆比优化，

　　单人即可完成全程倾转操作，无需额外辅助动力，适配多数中小铸造车间无气源、无液压站的简易工位条件。包体的耐火层安装边界在设计时预留了足够的膨胀间隙，侧壁与底部的耐火砖砌筑空间按照常规高铝砖的厚度参数预留，同时在包体侧壁设置了多组排气通孔，避免耐火层烘烤过程中水汽无法排出导致的开裂、剥落问题。耳轴的安装位置经过重心配平计算，满载状态下包体的重心略低于耳轴回转中心，即便倾转机构出现失效，包体也会自动回正至竖直状态，从结构原理上杜绝倾翻风险。整套结构的安装边界充分考虑了车间现有天车的吊运参数，吊点间距与常规十吨级双钩天车的吊钩开档尺寸完全匹配，不需要额外定制吊具即可直接完成吊运作业，包体底部的支撑脚高度按照车间常用的浇铸坑深度、

　　铸型放置高度做了适配，放置在地面时包嘴的最低高度高于常规大中型砂箱的浇口杯高度，不需要额外垫高即可完成浇铸作业。在管路与辅助结构设计上，包体侧壁预留了滑动水口的安装位，针对需要底注的铸件场景可以直接加装滑动水口机构，不需要对包体主体结构做二次切割改造；包体上部的挡渣板采用可拆卸式螺栓连接，当挡渣结构受钢水冲刷出现损耗时，可以直接单独更换挡渣板，不需要整体更换包体上部结构，大幅降低后期维护成本。考虑到铸造车间多粉尘、高温辐射的作业环境，所有转动配合部位均设计了防尘密封结构，采用耐高温润滑脂填充，避免粉尘进入配合面导致的卡滞、磨损问题，耳轴部位的轴套采用自润滑铜合金材质，长期重载转动下也不会出现抱轴、异响问题。

　　整套结构的外形尺寸经过紧凑化优化，在满足十吨钢水盛装容积要求的前提下，尽可能压缩包体的整体外径，使其能够适配车间内现有宽度的工艺通道，转运过程中不会与通道两侧的设备、砂堆发生干涉，同时包体的总高度控制在车间天车的最低起升高度范围内，满包状态下天车起升后包底距离地面的安全距离符合车间作业安全规范，不会出现刮蹭地面设备的问题。在焊接结构的细节处理上，所有承力部位的焊缝均做了圆滑过渡处理，避免应力集中，长期承受热循环载荷下不会出现疲劳裂纹，机架底部的支撑脚采用大面接触结构，比压控制在车间混凝土地面的承载阈值内，满包静置时不会出现地面沉降、包体倾斜的问题。倾转手轮的安装位置按照人体工程学参数设置，操作高度适配成年作业人员的站立操作高度，倾转过程中作业人员的站位处于钢水飞溅的安全范围外，操作时不需要探身靠近包体，进一步提升作业安全性。
