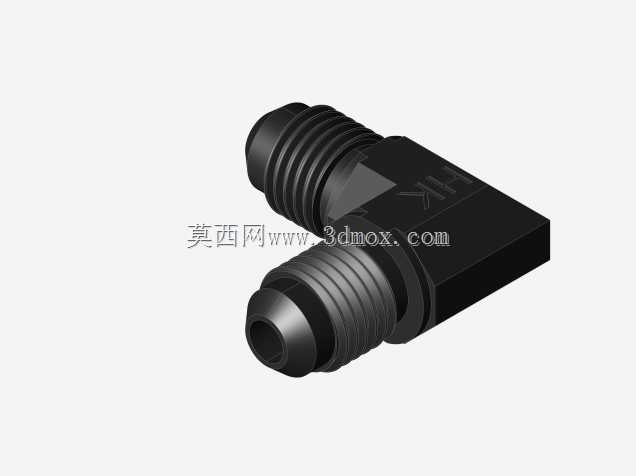

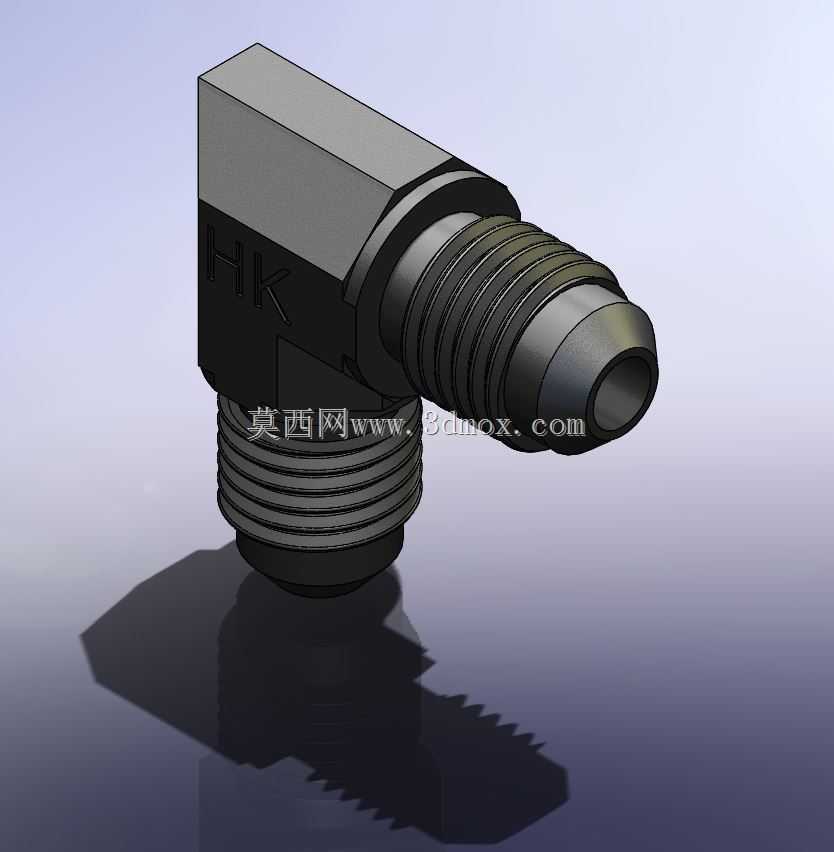

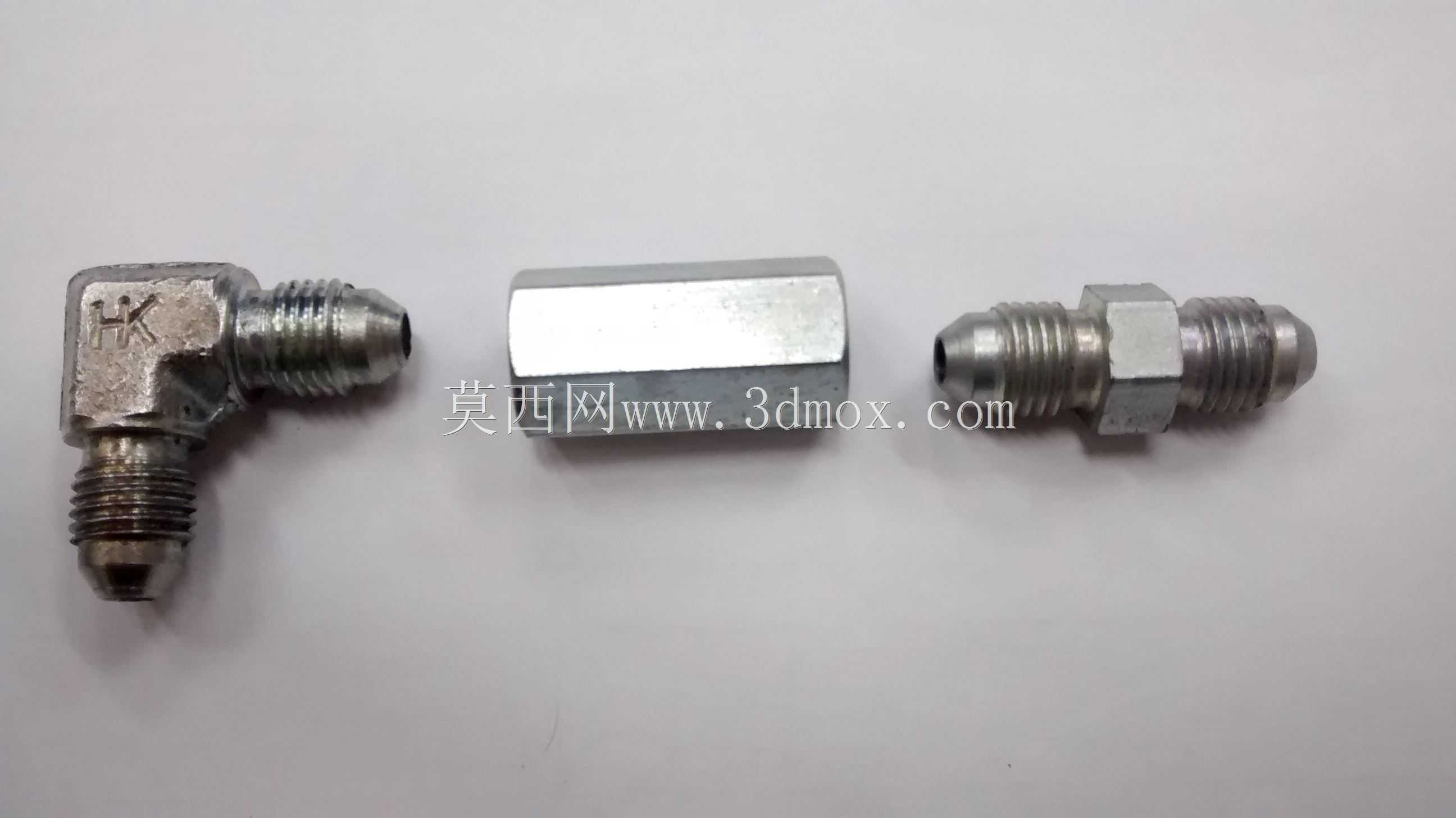

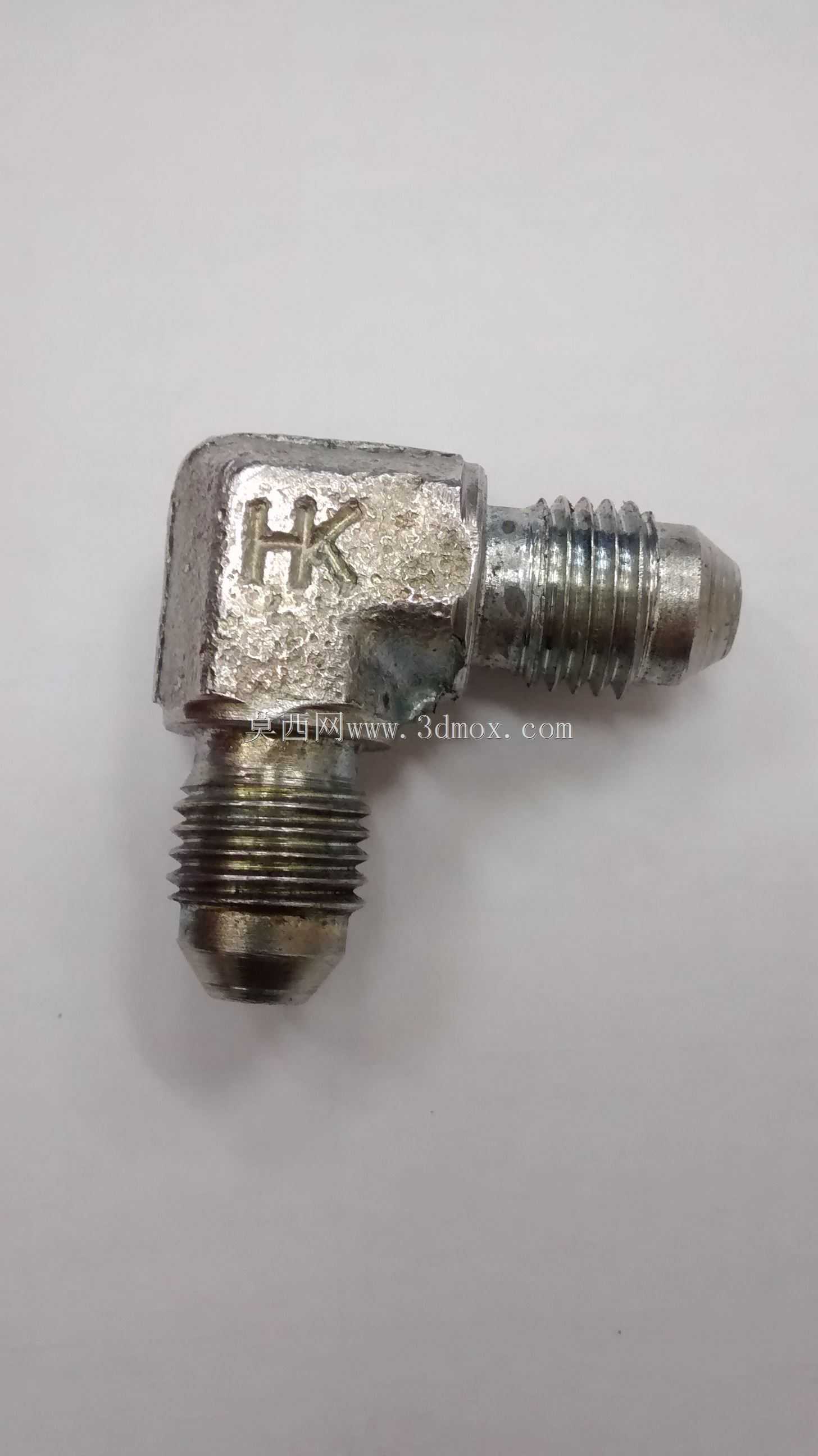

UNF7/16-20FIO直角弯通液压管接头

　　在中小型液压站、实验室气路、小型气动控制回路的管路布设场景里，这类直角弯通接头的使用频率极高，尤其是在设备内部安装空间局促、管路需要90度转向避让结构件的位置，相比直通接头搭配弯管的组合，一体式弯接头能减少两个泄漏点，同时压缩管路占用的安装空间。从实际使用场景来看，这类接头常被用在传感器的引压管连接、小型液压阀组的侧油口接管、气动执行元件的进出气口转接位置，适配的管路多为尼龙气管、低压橡胶油管或者薄壁硬铝管，工作压力区间通常覆盖0-16MPa的低压流体输送工况。

　　从功能特性上看，该接头采用外螺纹连接形式，一端为UNF7/16-20美制统一细牙螺纹，这类螺纹在液压气动领域的英制接口设备上应用广泛，螺纹牙型角60度，配合紫铜密封垫或者O型圈可以实现端面密封，避免螺纹密封带来的拧紧角度难控制、密封胶残留堵塞管路的问题；另一端为适配FIO形式的管连接端，采用24度外锥面结构，和管路的内锥衬套配合后，通过锁紧螺母挤压实现管路的抱紧密封，不需要额外套丝或者焊接，现场安装时只需要普通开口扳手即可完成装配，后期维护拆卸也不会破坏相邻管路的布设状态。

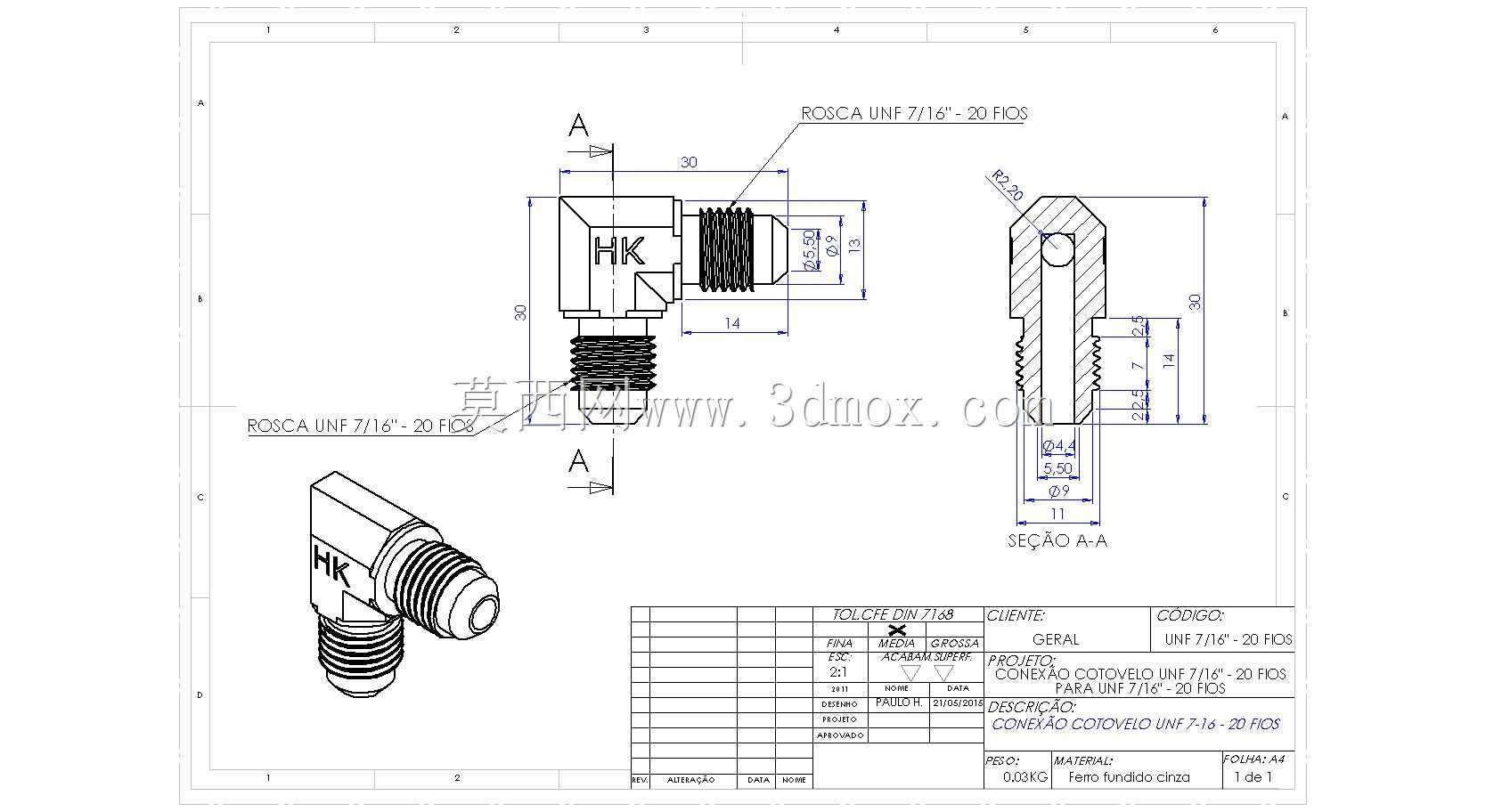

　　设计层面上，接头的转角位置做了等通径的流道处理，没有出现流道突然缩径或者直角死区，能减少流体经过时的压力损失，避免杂质在转角位置堆积堵塞管路；接头的主体采用六角结构设计，两个连接端的六角尺寸统一适配同规格扳手，现场装配不需要频繁更换工具，六角的棱边做了倒钝处理，避免安装时划伤操作人员或者相邻的管线。接头的两个连接端轴线严格垂直，角度公差控制在±0.5度以内，安装后不会出现管路别劲的情况，能减少管路长期受交变应力产生的疲劳开裂风险。

　　安装边界方面，该接头的轴向安装尺寸紧凑，转角处的外轮廓没有突出的结构，在阀块上密集布置油口时，相邻接头的扳手空间不会互相干涉，螺纹端的有效旋合长度满足低压工况的密封要求，不需要额外增加螺纹接头的拧入深度，管连接端的预留装配长度只需要留出锁紧螺母的拧紧空间即可，在狭小的设备腔体内布设管路时，可以提前在腔体外完成接头和管路的预装，再整体装入腔体完成螺纹端的固定，大幅降低狭小空间内的装配难度。实际选型时需要注意，这类接头的密封形式为硬密封加弹性密封组合，适配的流体介质包括液压油、压缩空气、低压冷却水，不适合用于强腐蚀流体或者高温蒸汽的管路连接，安装时螺纹端的拧紧力矩需要控制在合理区间，避免力矩过大导致螺纹滑牙或者接头本体开裂，力矩过小则容易出现密封失效泄漏的问题。
