面板安装式两针公头电连接器结构

　　这款两针公头电连接件，主要面向需要在设备面板上实现电源或低压信号贯通连接的场景，常见于工业控制机柜、户外检测传感装置、小型机电设备的外接线路接驳位置，承担着设备内部线路与外部线缆之间的电流、信号传输衔接作用，相比引线直接穿出面板的走线方式，这类接头能大幅提升接驳处的结构强度，避免线路拉扯导致的芯线断裂、接触不良问题。从结构设计来看，接头整体采用后端穿入面板、前端锁紧的安装逻辑，主体外侧加工有标准细牙外螺纹，配套锁紧螺母即可从面板后侧完成固定，螺纹段的长度预留了足够的面板厚度适配空间，可覆盖常规1mm到5mm厚度的金属、塑料面板安装需求，安装时仅需在面板上开出对应直径的圆形安装孔，无需额外加工异形定位槽，能降低面板加工的工序复杂度。

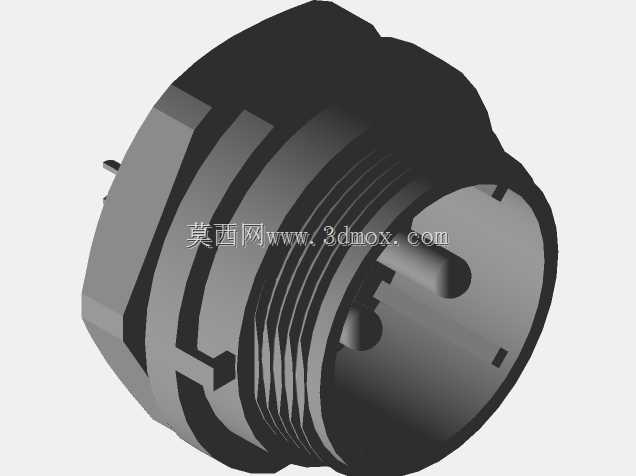

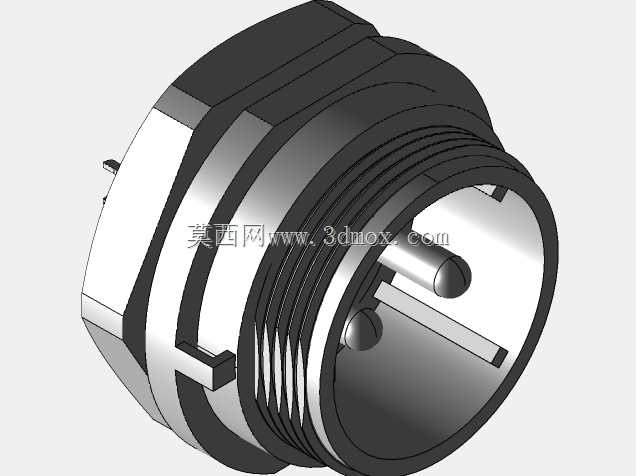

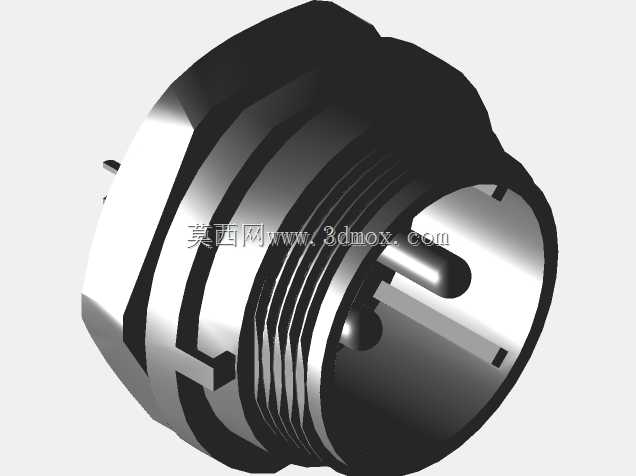

　　接头前端的插合端设置了两根对称分布的圆柱形插针，插针根部做了圆弧过渡处理，能减少插合过程中插针与母端插孔的对位剐蹭，提升反复插拔后的接触可靠性；插针外围的金属壳体做了定位缺口设计，与对应母头对接时可通过缺口实现防呆，避免两针正负极或信号线路反接造成的设备损坏。接头外侧的六角结构是专门为安装锁紧设计的受力位，使用普通开口扳手即可卡住该位置，配合后侧的螺母完成面板上的紧固，无需定制专用工装，现场装配的便利性较强；壳体外侧的多道环形凹槽，一方面是用于安装密封圈，实现面板安装处的IP防护，阻挡粉尘、水汽从安装缝隙进入设备内部，另一方面也能增强接头与面板之间的防滑阻力，避免设备运行振动导致螺母松脱。从建模的结构细节来看，

　　所有棱角位置都做了合理的工艺倒角，没有出现尖锐的直角边，既符合机加工零件的实际生产工艺要求，也能避免装配过程中划伤操作人员手部、割破线缆绝缘层；插针与内部基座的配合位置设计了止退台阶，插针压入基座后不会因插拔受力出现向后退针的问题，基座采用绝缘材质嵌装在金属外壳内部，将两根插针完全隔离，避免极间短路风险。在实际选型适配时，需要注意该接头的插针中心距参数，确保与配套母头的插孔间距完全匹配，同时要根据传输的电流大小确认插针的载流能力是否满足线路要求，安装时在螺纹段缠绕生料带或加装橡胶密封垫，可进一步提升户外使用场景下的防水性能。这类面板安装接头相比线对线式连接器，优势在于固定在设备面板上后，外部线缆插拔时的受力全部由接头壳体承担，

　　不会传递到设备内部的焊接线路上，能大幅提升设备外接端口的长期使用稳定性，尤其适合需要频繁插拔外接线路的检测类设备、便携机电产品使用。建模过程中对螺纹的牙型、六角的对边尺寸、插针的伸出长度都做了1:1的实物还原，结构上没有做简化处理，可直接用于设备面板开孔的干涉检查、装配模拟，也能作为同类连接器选型时的结构参考，帮助设计人员提前确认安装位置的空间余量，避免后期装配时出现接头与周边元器件干涉、安装工具操作空间不足的问题。
