爪式刚性联轴器三维结构设计

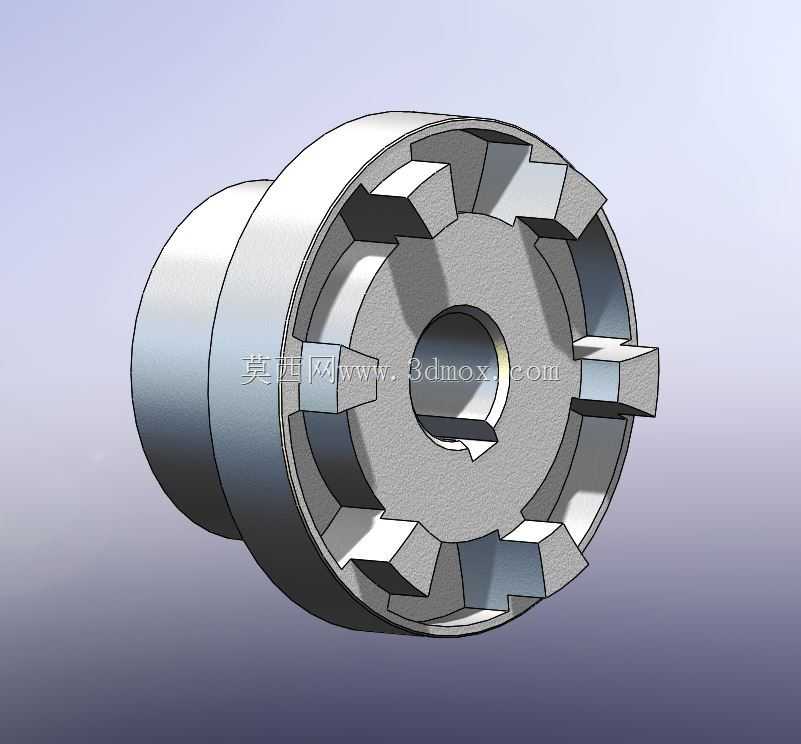

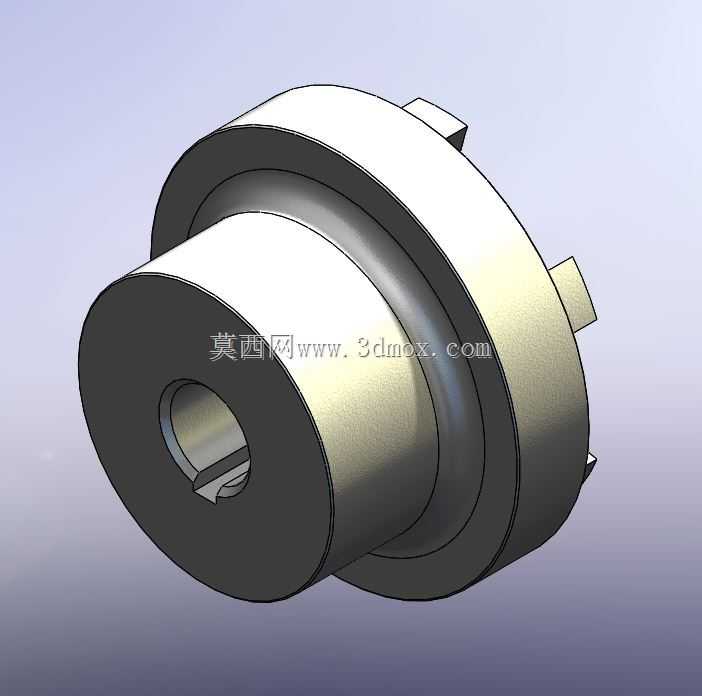

　　这类爪式联轴器在中小功率传动场景里应用极广，从轻工输送线的辊筒驱动，到小型机床的进给轴传动，再到自动化设备的伺服电机输出端连接，都能见到这类结构的身影。它的核心作用是在两根同轴布置的传动轴之间传递旋转扭矩，同时依靠爪部的啮合结构，抵消少量的安装同轴度误差，避免轴系因硬对硬接触产生额外的弯曲应力。从结构设计逻辑来看，这个联轴器采用的是一体爪式布局，主体端带有阶梯轴孔，用来适配不同轴径的动力输出端，法兰端均匀分布的凸爪是扭矩传递的核心受力部位，每个爪的侧面都做了贴合角度处理，啮合时接触面能均匀承载，不会出现局部应力集中导致的崩齿问题。实际选型安装时，要注意安装边界的尺寸匹配：输入端的轴孔深度要完全覆盖电机轴的插入长度，

　　避免轴端顶到联轴器内部端面造成装配间隙，爪部的啮合间隙要控制在0.1到0.3毫米之间，间隙过大会导致传动启停时产生冲击噪音，间隙过小则会在轴系受热膨胀时出现卡滞。设计这类结构时，首先要根据传递的额定扭矩核算爪部的剪切强度，每个凸爪的受力面面积要能承受峰值扭矩下的剪切力，根部要做圆角过渡，避免应力集中在直角根部引发疲劳断裂；其次轴孔的键槽尺寸要匹配对应轴径的平键标准，键槽的对称度公差要控制在0.02毫米以内，保证装配后键的两侧面能均匀受力，不会出现单侧边压溃的问题。不同于弹性联轴器需要加装橡胶或聚氨酯缓冲垫，这款刚性爪式联轴器更适合传动精度要求高、载荷平稳的工况，比如精密检测设备的传动链、包装机械的定长输送辊组，

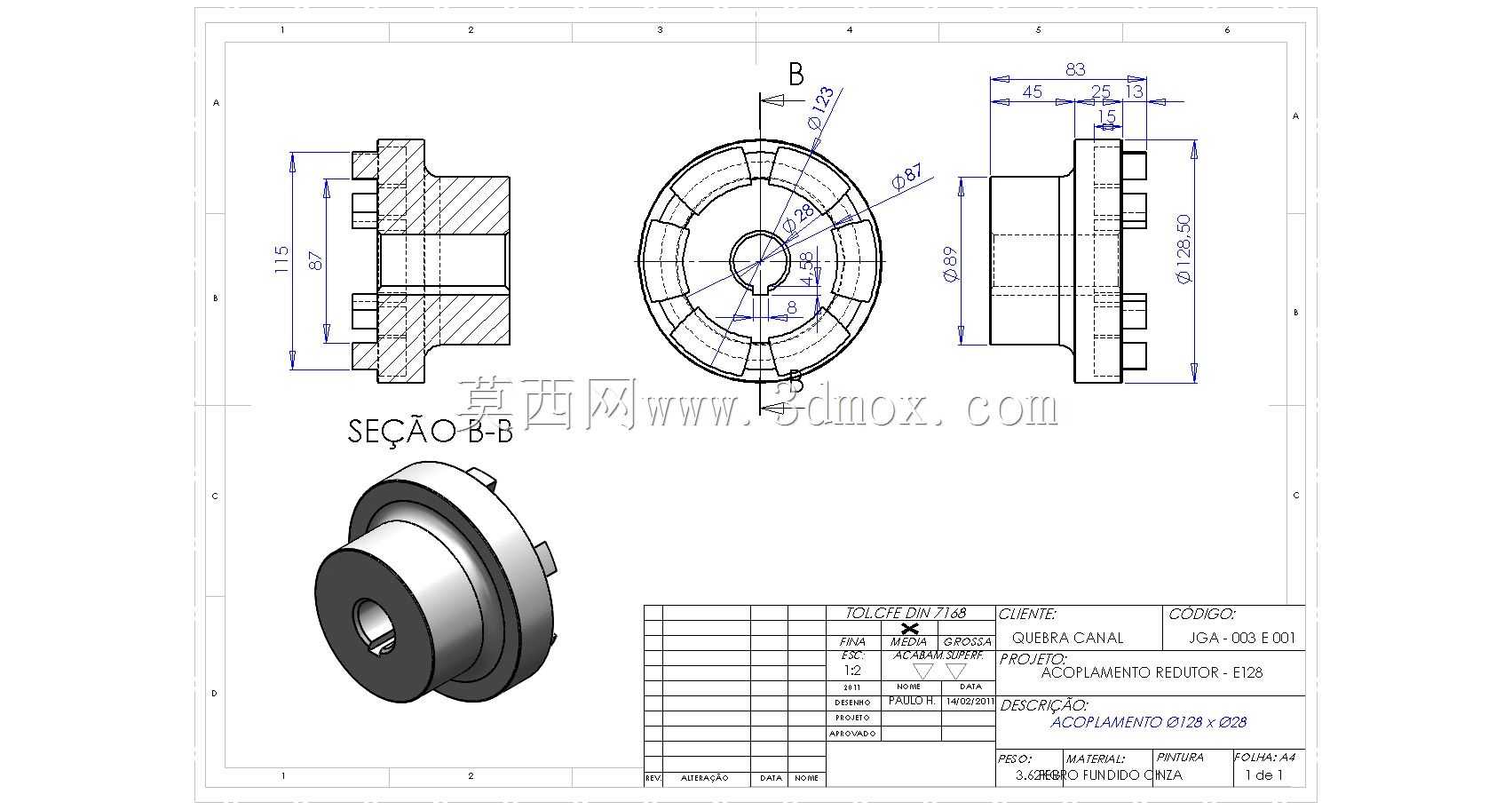

　　它没有弹性元件带来的传动滞后，能保证启停位置的精准度。外形上，联轴器的外圆做了倒角处理，既避免装配时锐边划伤操作人员，也能在做动平衡时减少高速旋转下的风阻。安装时要保证两根连接轴的径向偏移量不超过0.1毫米，角向偏移不超过0.5度，虽然爪式结构能补偿少量误差，但过大的偏移量会加速爪部接触面的磨损，缩短使用寿命。在三维建模过程中，凸爪的成型采用阵列特征完成，保证每个爪的尺寸一致性，轴孔与外圆的同轴度公差要在建模时通过基准约束明确，后续出工程图时可以直接引用这些形位公差要求，减少后续加工的尺寸偏差。这类联轴器的材质通常选用45号钢调质处理，表面硬度达到HB220-250，既有足够的强度传递扭矩，也有一定的韧性承受短时的冲击载荷，

　　对于有防腐需求的工况，也可以替换为304不锈钢材质，但要相应调整爪部的受力核算参数，因为不锈钢的屈服强度略低于调质45钢，需要适当增加爪部的厚度来保证承载能力。日常维护时，只需要定期检查爪部啮合面的磨损情况，当磨损量超过爪厚的十分之一时，就需要更换联轴器，避免啮合间隙过大导致传动冲击，损坏两端连接的电机或轴承。
