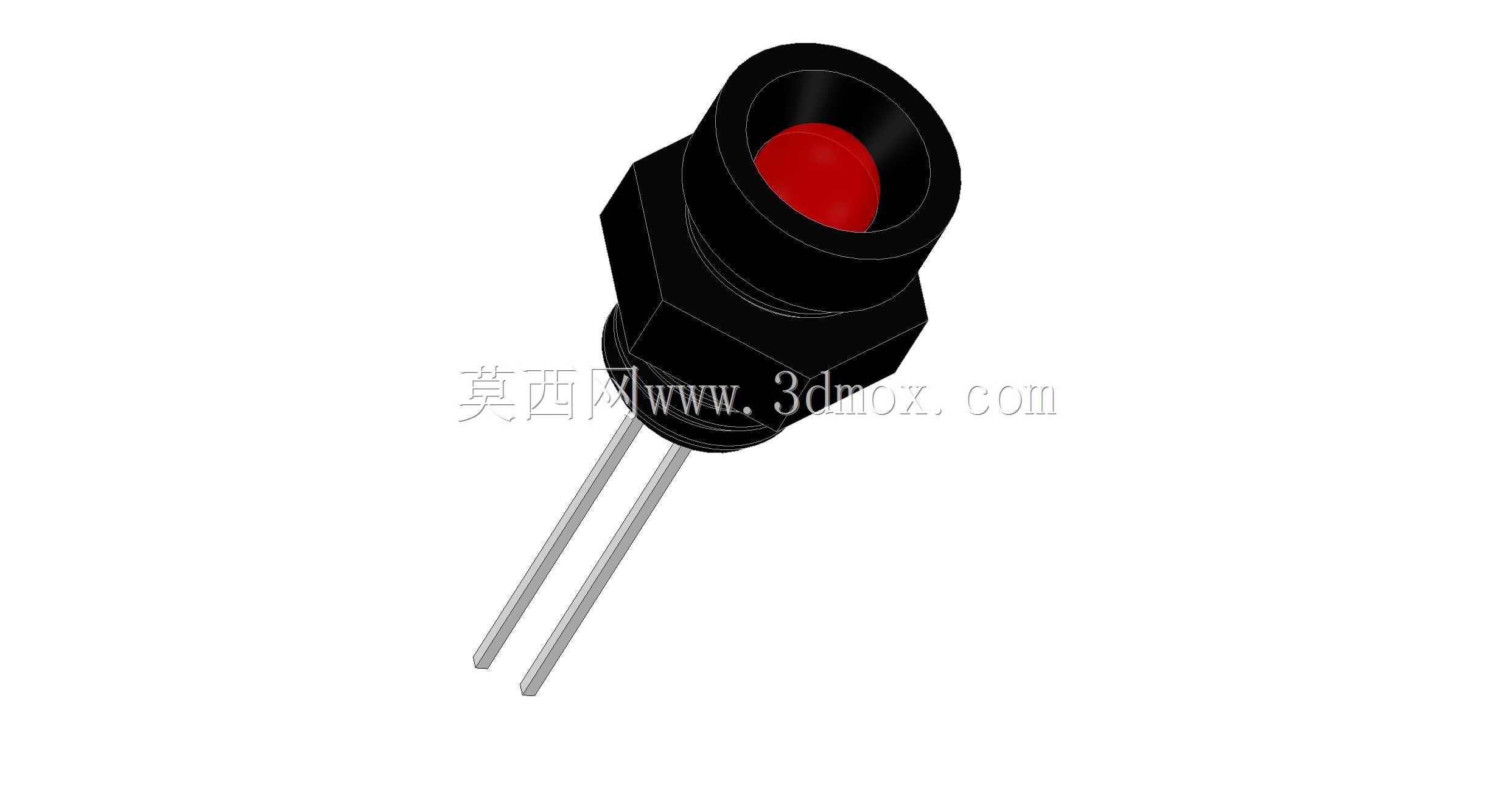

带塑料安装座5mm圆形发光二极管组件

　　在工业控制机柜、小型电子设备、仪器仪表的面板指示设计中，这类带塑料安装座的5mm圆形LED是极为常用的指示元件，很多刚入行的结构工程师在做面板开孔布局时，很容易忽略这类安装座的实际配合公差，要么开孔过小导致安装座无法卡入，要么开孔过大导致安装后松动歪斜，直接影响面板的外观一致性和长期使用的可靠性。这个组件的设计核心是将标准5mm圆形LED与黑色塑料安装插座整合为一体，不需要额外做LED的固定结构，直接通过插座自身的卡接结构固定在面板开孔上，大幅简化面板端的装配工序。从实际使用场景来看，这类组件常被用在设备电源状态指示、信号触发提示、故障报警提示、工位作业状态提示等位置，不管是小型桌面检测设备、工业PLC控制机柜，

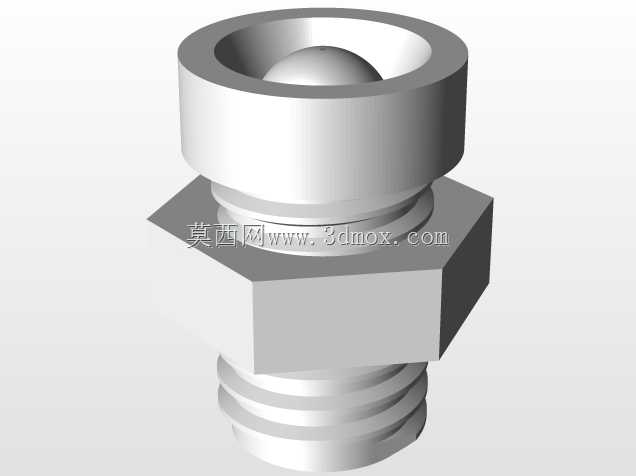

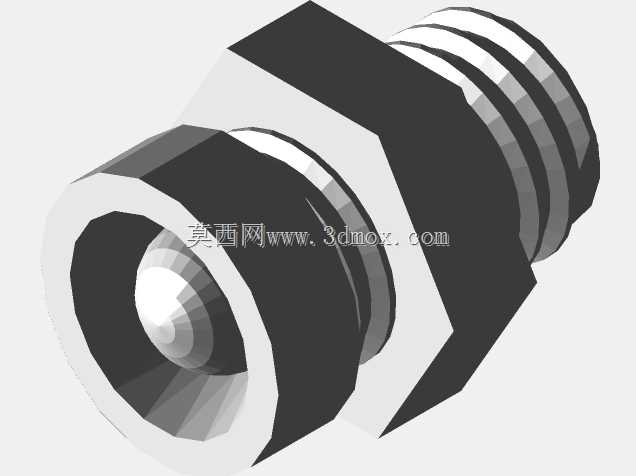

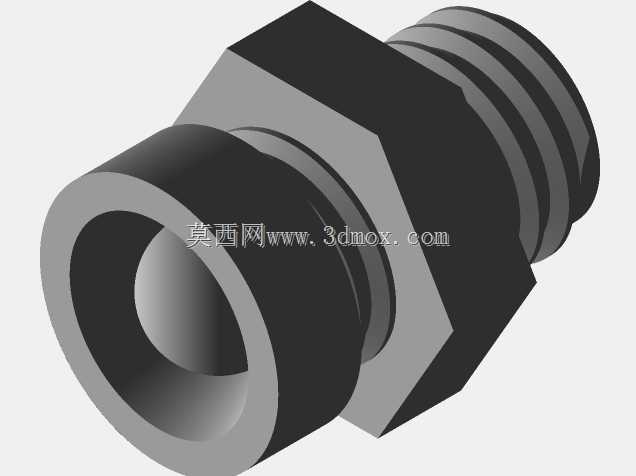

　　还是民用的小型电控装置，都能见到这类安装式LED的身影，相比直接将LED引脚焊接在PCB上悬空伸出面板的安装方式，带塑料插座的结构能更好的保护LED本体，避免装配或后期维护时碰歪LED、折断引脚，同时黑色的塑料座能收拢LED的光线，减少光线从LED与面板的缝隙处漏出，让指示光点更集中清晰，哪怕是在车间强光环境下，也能清晰分辨指示灯的亮灭状态。设计这类组件的三维模型时，首先要明确核心的安装边界：插座适配的面板开孔直径为8mm，这是选型和面板设计时最核心的尺寸参数，建模时需要准确还原插座外螺纹与锁紧螺母的配合结构，安装时只需要将插座从面板正面插入开好的8mm孔中，在面板背面拧上配套的六角锁紧螺母，就能将整个插座牢牢固定在面板上，不需要额外打胶或者加固定卡扣，装配效率很高。插座的内部腔体尺寸严格适配标准5mm圆形LED的本体外径，LED插入后不会出现径向晃动，引脚从插座尾部笔直伸出，长度足够直接焊接到后方的PCB板或者连接导线上，不需要额外弯折引脚，减少引脚断裂的风险。从结构细节来看，插座头部做了内凹的沉台设计，LED的发光面刚好沉在沉台内部，既可以避免外部物体直接刮擦LED的发光表面，也能在一定程度上阻挡环境杂光，提升指示的辨识度；插座外壁的六角结构是方便安装时用扳手辅助固定，避免拧螺母时整个插座跟着转动，扯断内部连接的引脚。很多工程师在做这类元件的建模时，容易忽略引脚的间距和直径参数，这个模型里准确还原了两根直插引脚的中心距和线径，

　　在做PCB Layout时可以直接匹配对应的焊盘位置，不需要反复核对实物尺寸调整焊盘，能减少打样后的装配问题。实际选型应用时，这类带座LED不需要单独采购LED和插座再自行组装，一体化的组件一致性更好，不会出现不同批次插座与LED配合松紧不一的问题，对于批量生产的设备来说，能有效降低装配环节的不良率。在做设备面板的三维布局时，直接调用这个模型可以准确预留安装空间，包括插座在面板正面的突出高度、背面的螺母占用空间、引脚伸出长度，都能在装配阶段提前检查是否会和内部的PCB、走线槽、其他元器件产生干涉，避免后期打样后才发现空间不足需要重新改面板开孔或者调整内部结构。另外，黑色的塑料插座一般采用阻燃尼龙材质，具备一定的绝缘性能，

　　哪怕面板是金属材质，也不需要额外增加绝缘衬套，就能保证LED引脚与金属面板之间的绝缘距离，满足电气安全的相关要求，这也是这类安装座被广泛应用在金属机柜上的重要原因。在做三维建模的细节处理上，模型还原了插座表面的注塑纹理、引脚的金属质感、LED发光面的半透明质感，在做设备的渲染效果图时，可以直接使用这个模型，不需要额外调整材质参数，就能呈现出接近真实产品的视觉效果，方便做方案汇报或者产品宣传物料的制作。对于需要做设备数字化样机的工程师来说，这类标准元器件的准确模型，能提升整个数字样机的装配精度，在做虚拟装配验证时，可以模拟整个安装过程，检查锁紧螺母的操作空间是否足够，是否会被旁边的其他元件挡住导致扳手无法操作，这些细节往往是很多新手工程师容易忽略的点，等到实际生产装配时才发现操作空间不足，不得不临时修改面板布局，耽误项目进度。
