TO-220封装四片垂直挤压铝散热结构

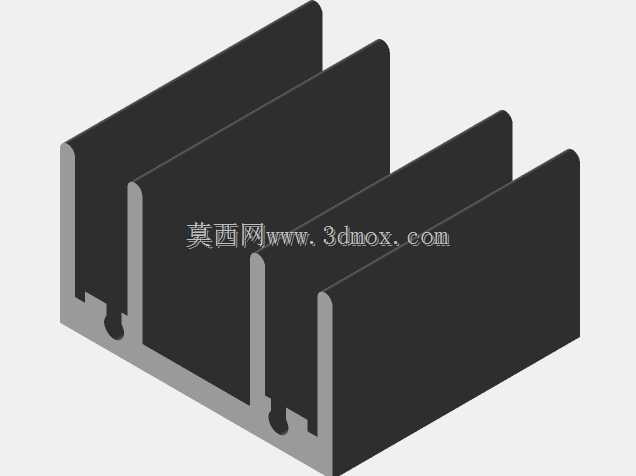

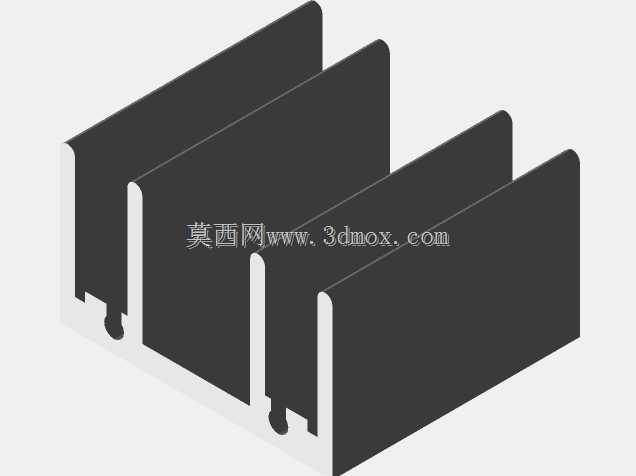

　　在中小功率电子设备的热设计环节，TO-220封装功率器件的散热适配是结构工程师经常碰到的选型场景，这类封装常见于线性稳压器、功率MOS管、双向晶闸管等发热元器件，工作时结温如果超过器件额定阈值，会直接导致参数漂移、寿命折损，严重时甚至出现热击穿失效，因此配套的散热结构需要同时兼顾安装便捷性、散热效率与空间适配性。这款适配TO-220封装的挤压铝散热结构，采用四片垂直鳍片的布局设计，整体高度控制在25毫米，刚好适配多数板载功率器件的安装空间边界，不会和周边的电容、接插件等板上元件产生空间干涉。从实际应用场景来看，这类散热片广泛用在开关电源模块、工业控制板卡、小型逆变器、直流电机驱动板等设备上，安装时不需要额外定制复杂的固定结构，

　　器件本身的安装孔位可以直接和散热片基部的定位缺口配合，配合绝缘粒、导热硅脂就能完成装配，生产线上的装配效率很高，适合批量生产的电子整机产品使用。设计过程中，鳍片采用垂直排布的方式，主要是考虑到板卡内部自然对流的风道走向，垂直的鳍片间隙可以让热空气顺着鳍片通道自然向上流动，不需要额外增加强制风冷的风扇就能满足1-5W功率耗散的散热需求，如果应用场景的功率耗散更高，也可以在鳍片侧面加装微型轴流风扇，进一步提升换热效率。基部的结构设计做了针对性的适配，专门预留了TO-220封装引脚的避让缺口，安装时不需要对器件引脚做额外弯折处理，避免引脚反复弯折产生的应力损伤，同时基部和器件接触的平面做了平整处理，能够降低接触热阻，

　　让导热介质可以均匀填充在器件与散热片的接触界面之间，减少热传导路径上的热阻。挤压成型的加工工艺也让这款散热片的成本控制表现优异，铝型材挤压工艺可以实现大批量连续生产，后续只需要做定长切割、去毛刺、表面阳极氧化处理就能完成成品加工，表面氧化层既可以提升铝材的抗腐蚀能力，也能小幅提升表面的热辐射效率，进一步强化散热效果。从安装边界来看，25毫米的垂直高度不会超出多数工控板卡的元件高度限制，鳍片的厚度和间隙比例经过优化，既保证了足够的散热表面积，也不会因为鳍片过薄导致加工过程中出现变形，四片鳍片的结构在同等外形尺寸下，比三片鳍片的结构多出近15%的有效散热面积，比五片鳍片的结构拥有更宽的对流通道，在自然对流场景下的散热表现反而更均衡。

　　很多工程师在选型TO-220散热片的时候容易陷入鳍片越多越好的误区，实际上自然对流场景下，过窄的鳍片间隙会导致空气流动阻力变大，热空气淤积在鳍片间隙里无法顺利排出，反而会降低整体散热效率，这款四鳍片的结构就是针对自然对流场景做的优化设计，间隙宽度控制在合理区间，既能保证足够的换热面积，也能让空气在鳍片间顺畅流通。另外，基部的厚度设计也经过考量，足够的基部厚度可以让热量从器件接触位置快速扩散到整个鳍片根部，避免热量集中在器件接触的局部区域，让每一片鳍片都能充分参与热交换，不会出现靠近器件的鳍片温度过高、远离器件的鳍片温度偏低的热量分布不均问题。在实际的整机装配中，这类散热片还可以根据安装需求选择卡扣固定或者螺丝固定的方式，基部的定位结构可以适配不同厂家的TO-220封装器件公差，不需要针对不同品牌的器件单独调整散热片尺寸，通用性很强。对于做三维建模的结构工程师来说，这款模型的尺寸参数完全贴合实际量产的散热片规格，可以直接导入到电源、驱动板的整机装配模型中做干涉检查，不需要重新测绘建模，能够大幅缩短热设计环节的建模周期，在设计前期就可以准确评估散热结构的空间占用情况，提前规避后续样机试制阶段出现的装配干涉问题。
