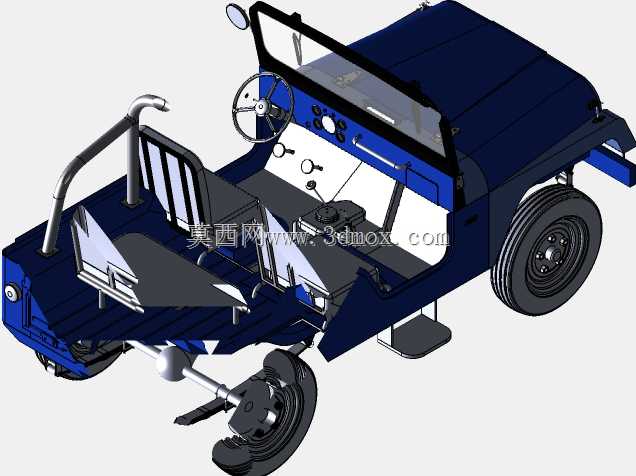

经典威利斯越野车辆结构三维设计

　　大梁可以承受大部分的扭曲载荷，不会让车身钣金出现变形开裂的问题，这也是早期越野车辆普遍采用该结构的核心原因。动力单元布置在车头舱体内，通过离合器、变速箱连接分动结构，可以把动力按需传递到前后驱动桥，分动箱的硬连接设计可以在低附着力路面锁定前后轴转速，避免单轮打滑时动力全部流失，配合大花纹的越野轮胎，在泥泞、碎石、浅滩路面都能获得足够的抓地力。转向系统采用循环球式结构，相比乘用车常用的齿轮齿条结构，这种结构的承载能力更强，能够承受越野路面轮胎传来的冲击载荷，不会因为频繁的颠簸导致转向机构松旷，转向柱直接连接方向盘，没有多余的助力结构，虽然转向力度偏大，但结构可靠性极高，在缺乏维护条件的野外场景中，故障概率远低于复杂的助力系统。本次呈现的威利斯越野车辆三维结构，完整还原了初代轻型越野车辆的全系统布局，从工程视角拆解来看，其设计逻辑完全围绕非铺装路面通行、多场景适配的核心需求展开，没有冗余的装饰性结构，每一处部件的位置、连接方式都服务于实际使用场景。在野外作业、林区巡检、复杂地形通勤等场景中，这类轻型越野车辆的通过性优势十分突出，开放式的车身结构既方便人员快速上下，也能在装载工具、应急物资时获得更灵活的空间，不需要受封闭车门、固定后备箱边界的限制。从结构设计思路上看，整车采用非承载式的底盘框架，梯形大梁作为核心承载基体，所有动力总成、行走部件、车身附件都直接固定在大梁之上，这种布局的优势在于抗扭强度高，当车辆在起伏路面出现对角车轮悬空的状态时，

　　行走部分的钢板弹簧悬架直接固定在大梁与车桥之间，结构简单可靠，钢板弹簧本身既承担弹性元件的作用，也能作为导向结构传递纵向力与侧向力，不需要额外布置复杂的控制臂、连杆结构，维修时只需要更换损坏的弹簧片即可，不需要专业的定位设备就能完成装配。车身部分的结构十分简洁，前风挡可以向前翻倒固定在引擎盖上，在需要开阔视野、或者特殊作业场景下，可以获得无遮挡的前方视线，座椅采用简单的管式框架支撑，坐垫与靠背没有复杂的调节机构，固定的坐姿可以保证车辆颠簸时人员的稳定性，侧面没有设计车门，只设置了简单的扶手，方便人员在车辆低速通行时抓扶，也能在紧急情况下快速撤离。从安装边界来看，整车的轮距、轴距参数都经过针对性设计，接近角与离去角都预留了足够的余量，

　　在攀爬陡坡、越过凸起障碍时，不会出现车头、车尾磕碰地面的问题，最小离地间隙满足常规越野场景的通过需求，底盘下方的油底壳、传动部件都布置在大梁的平面之上，避免行驶过程中被石块磕碰损坏。整车的管线布置都沿着大梁内侧走线，用管卡固定在框架上，避免外露的管线被树枝、石块刮蹭破损，电气系统采用简单的单线制设计，元器件数量少，排查故障时可以快速定位问题点，不需要复杂的诊断设备。燃油箱布置在车身中部座椅下方的位置，既可以避开前后碰撞区域，也能平衡整车的前后轴荷，让车辆的重心保持在车体中心位置，在侧倾坡面行驶时拥有更好的稳定性。制动系统采用鼓式结构，密封性能好，在泥水、沙尘环境中不容易进入杂质导致制动失效，制动管路采用硬管加局部软管的组合，

　　硬管沿着大梁布置获得足够的防护，软管预留足够的跳动长度，满足车桥上下跳动时的位移需求，不会因为悬架拉伸导致管路拉扯断裂。从三维建模的细节来看，所有部件的装配关系都完全还原实车的连接逻辑，螺栓的固定位置、部件的运动间隙都经过校核，转向轮的最大转角、悬架的上下跳动行程都预留了合理的间隙，不会出现运动干涉的问题，比如前轮在最大转角状态下，轮胎不会与翼子板、转向拉杆发生磕碰，悬架在极限压缩状态下，弹簧与限位块的接触位置符合设计要求，传动轴的伸缩量可以满足车桥跳动时的长度变化需求，不会出现传动轴脱开或者顶死的问题。这类结构模型对于越野车辆设计、经典车辆复原、机械结构教学都有实际参考价值，可以直观展示轻型越野车辆的整体布局逻辑，理解硬派越野车辆在结构设计上如何平衡可靠性、通过性与维护便捷性之间的关系，不同于现代越野车辆复杂的电子辅助系统，威利斯的纯机械结构更能体现车辆工程设计中“实用优先”的核心逻辑，每一处设计取舍都围绕实际使用场景的核心需求展开，没有为了舒适性、装饰性牺牲核心的通行能力与可靠性。
