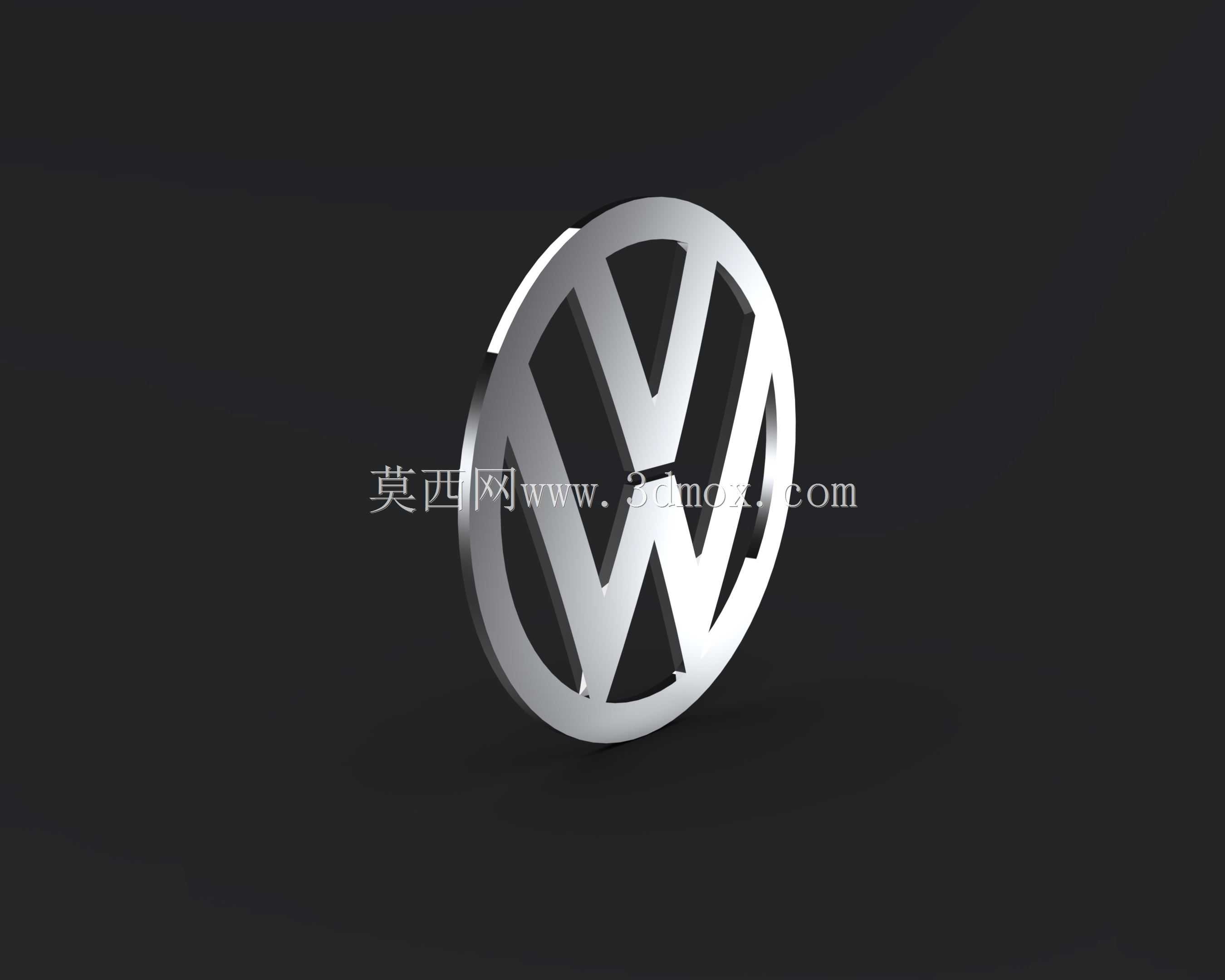

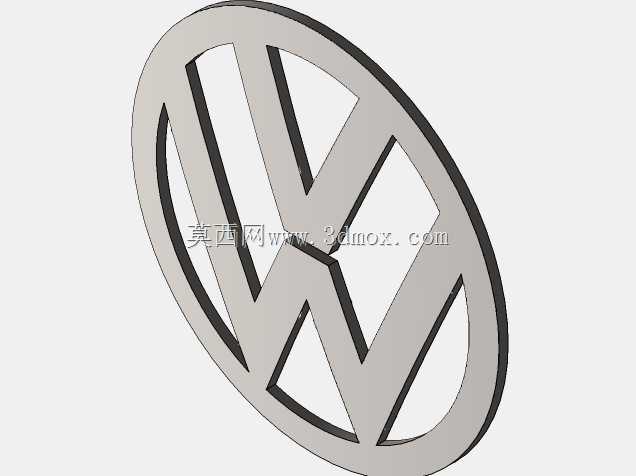

大众汽车品牌标识立体结构设计

　　这款大众品牌标识的立体结构，在整车外饰件的装配体系中承担着品牌视觉识别的核心作用，日常应用场景覆盖乘用车前脸进气格栅中央、尾门钣金预留安装位、方向盘中央装饰盖、轮毂中心盖等多个位置，不同安装位的标识会根据装配空间调整厚度与固定结构，但核心的VW字母嵌套圆环的视觉比例保持统一。从实际装车用途来看，该标识除了基础的品牌识别功能外，还需要兼顾外饰件的耐候性要求，匹配整车的外观质感，部分高配车型的同位置标识还会集成ACC毫米波雷达的透波罩功能，不过本次的结构设计聚焦纯装饰类的金属质感标识，未集成电子元件相关结构。设计过程中首先要保证外轮廓的正圆度，圆环的截面采用带微小倒角的弧面过渡，避免锐边造成的装配划伤与后期使用中的积灰问题，

　　内部VW字母的笔画宽度与圆环的环宽保持固定的视觉比例，从正视角度看字母与圆环的视觉重量均衡，不会出现某一部分过粗或过细的违和感。立体结构的厚度根据常规装车的安装边界设定，整体厚度控制在8mm以内，背部预留3M胶粘贴的平整基面，同时在对应车标安装定位柱的位置预留两个直径3mm的定位孔，孔位间距匹配大众主流车型的钣金安装孔距，不需要额外修改安装位即可直接适配多数量产车型的预留位置。建模过程中优先保证曲面的G2连续，金属镀铬层的附着效果对基底曲面的顺滑度要求极高，任何微小的曲面折痕都会在电镀后出现明显的光影瑕疵，因此字母与圆环的衔接位置全部采用圆角过渡，没有硬边棱角。标识的正面采用微凸的弧面设计，弧度与安装位置的周边曲面曲率匹配，

　　比如安装在进气格栅上的版本，正面弧度会随格栅的整体曲面做微调，保证装配后与周边件的面差控制在0.5mm以内，符合整车外饰的DTS匹配要求。从结构强度角度考虑，标识的基底采用ABS注塑结构，背部设置均匀分布的加强筋，筋位高度不超过整体厚度的二分之一，避免表面出现缩痕，加强筋的排布避开背部的胶层粘贴区域与定位孔位置，保证粘贴时胶层可以完全贴合基面，不会出现虚粘导致的车标脱落问题。日常使用中该标识需要承受-40℃到85℃的温度交变，同时耐受洗车高压水枪的冲击、紫外线老化、道路扬尘的磨损，因此结构设计时所有边角都做了R0.3以上的圆角，避免应力集中导致的镀层开裂或基底碎裂。不同安装位置的标识在细节上会做差异化调整，

　　比如尾门位置的标识厚度更薄，整体弧度更平缓，匹配尾门钣金的大曲面；轮毂位置的标识直径更小，背部增加卡扣结构，替代胶接固定，承受车轮旋转时的离心力不会脱落；方向盘位置的标识背部增加软胶垫层，避免安全气囊弹出时标识碎裂产生飞溅物。建模时将标识的核心视觉参数做了参数化关联，圆环外径、环宽、字母笔画宽度、整体厚度都可以通过参数调整快速适配不同车型的尺寸需求，不需要重新构建曲面，只需要修改对应参数即可生成不同规格的版本，大幅提升同系列标识的设计效率。曲面构建时先绘制正视方向的二维轮廓，保证VW字母与圆环的比例符合大众品牌的视觉规范，再通过偏移、放样生成基础立体结构，最后对所有衔接位置做圆角过渡与曲面顺滑处理，检查曲面的曲率梳没有突变点，确保后续电镀、注塑工艺的可行性。安装边界的设计上，标识的外轮廓边缘做0.5mm的内收斜度，装配后与周边的安装槽之间预留均匀的0.2mm间隙，避免温度变化导致的热胀冷缩顶到周边件，同时间隙均匀也能提升整车的外观精致感。
