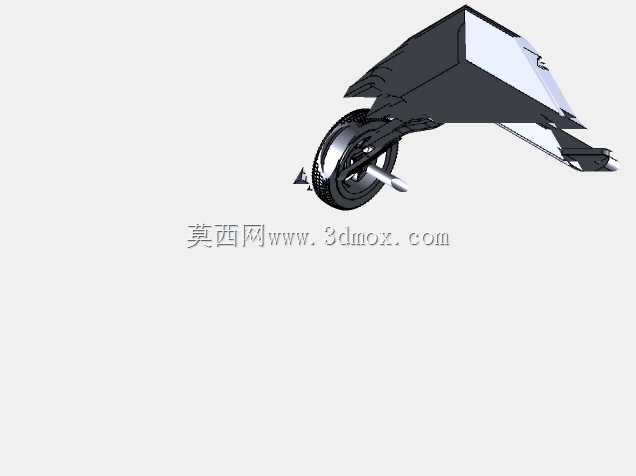

带单轮支撑的传感检测拾取执行结构

　　这套带单轮支撑的传感检测拾取结构，最初是为自动化产线的工件到位检测、轻载拾取工位设计的配套执行组件，在3C电子小件分拣、食品包装线来料检测、仓储物流的小件扫码核验工位都能见到同类结构的应用。不同于常规固定式的传感安装支架，这套结构把检测传感单元、接触拾取端、行走支撑轮做了一体化集成，在需要沿工件表面滑动检测、或是随输送线做随动拾取的场景下，单轮支撑的设计能让整个检测端始终和被测工件表面保持稳定的接触间距，避免因为工件表面小幅起伏、输送线运行抖动导致的检测信号丢失问题。从结构设计逻辑来看，整个组件采用了倾斜式的安装布局，主体安装板做了折弯加强处理，既可以通过板上预留的安装孔固定在直线滑台的移动端，也能搭配浮动接头安装在气缸活塞杆端，

　　适配不同的驱动安装形式。支撑轮采用了包胶材质的单轮设计，轮体通过销轴固定在主体支架的最前端，轮面突出检测端面1-2mm的距离，当结构下压接触工件时，首先是支撑轮接触工件表面，后续下压行程的压力会被轮体的接触抵消一部分，避免硬接触刮伤工件表面，同时轮体可以沿工件表面滚动，减少结构移动时的摩擦阻力。传感单元的安装位预留了可调的长槽孔，现场调试时可以根据实际检测距离的需求，调整传感探头的伸出长度，不需要额外加工转接件，适配不同检测量程的传感元件安装。拾取端的结构做了楔形的导向设计，在接触待拾取的小件工件时，导向斜面可以引导工件滑入拾取卡位，不需要额外增加导向机构就能完成对位，减少了工位的配套零件数量。从安装边界来看，

　　整个结构的横向最大宽度不超过120mm，纵向安装高度从支撑轮最低点到安装板上平面的距离控制在80mm以内，安装孔位采用了行业通用的30mm孔距标准，可以直接适配市面上多数标准滑台、气缸的安装接口，不需要做额外的转接板设计。在实际应用中，这类结构常被用在软包装产品的生产日期喷码检测工位，支撑轮沿着包装袋表面滚动，传感单元实时检测喷码位置的标识信号，同时拾取端可以在检测到不合格品时直接将工件拨出输送线，一套结构同时完成检测和剔除两个动作，相比分开安装检测传感器和剔除拨杆的方案，能节省30%左右的工位安装空间，同时减少了两个执行机构之间的对位调试工作量。结构的主体材质采用了轻量化的铝合金板材加工，整体重量控制在300g以内，

　　搭配小型气缸驱动就能满足动作负载要求，不需要选用大推力的驱动元件，能降低工位的整体成本。在设计细节上，轮体的销轴做了防脱卡簧槽设计，长期滚动运行不会出现销轴窜动脱落的问题，传感单元的走线槽在主体支架的内侧做了隐藏式设计，设备运行时线缆不会和周边结构产生刮蹭，减少线缆破损导致的设备故障。针对不同的使用场景，支撑轮的包胶硬度可以做调整，接触软质工件比如薄膜、纸质包装时可以选用邵氏硬度40度的软包胶，接触金属硬质工件时可以更换为邵氏硬度70度的硬包胶，轮体本身采用快拆销轴设计，更换轮体不需要拆解整个主体结构，现场维护十分便捷。
