林哈菲亚特埃菲托车用霍尔传感器结构

　　这款霍尔式车用传感器主要适配菲亚特系列车型的动力系统检测需求，在整车电控体系中承担曲轴或凸轮轴位置信号采集的核心作用，是发动机点火正时、喷油时序控制的关键信号源，直接影响发动机运转平顺性与燃油经济性表现。从实际装车场景来看，这类传感器通常安装在发动机缸体侧方或凸轮轴端盖位置，工作环境长期处于高温、油污、振动叠加的复杂工况，因此结构设计上首先考虑了密封可靠性与抗振性能。

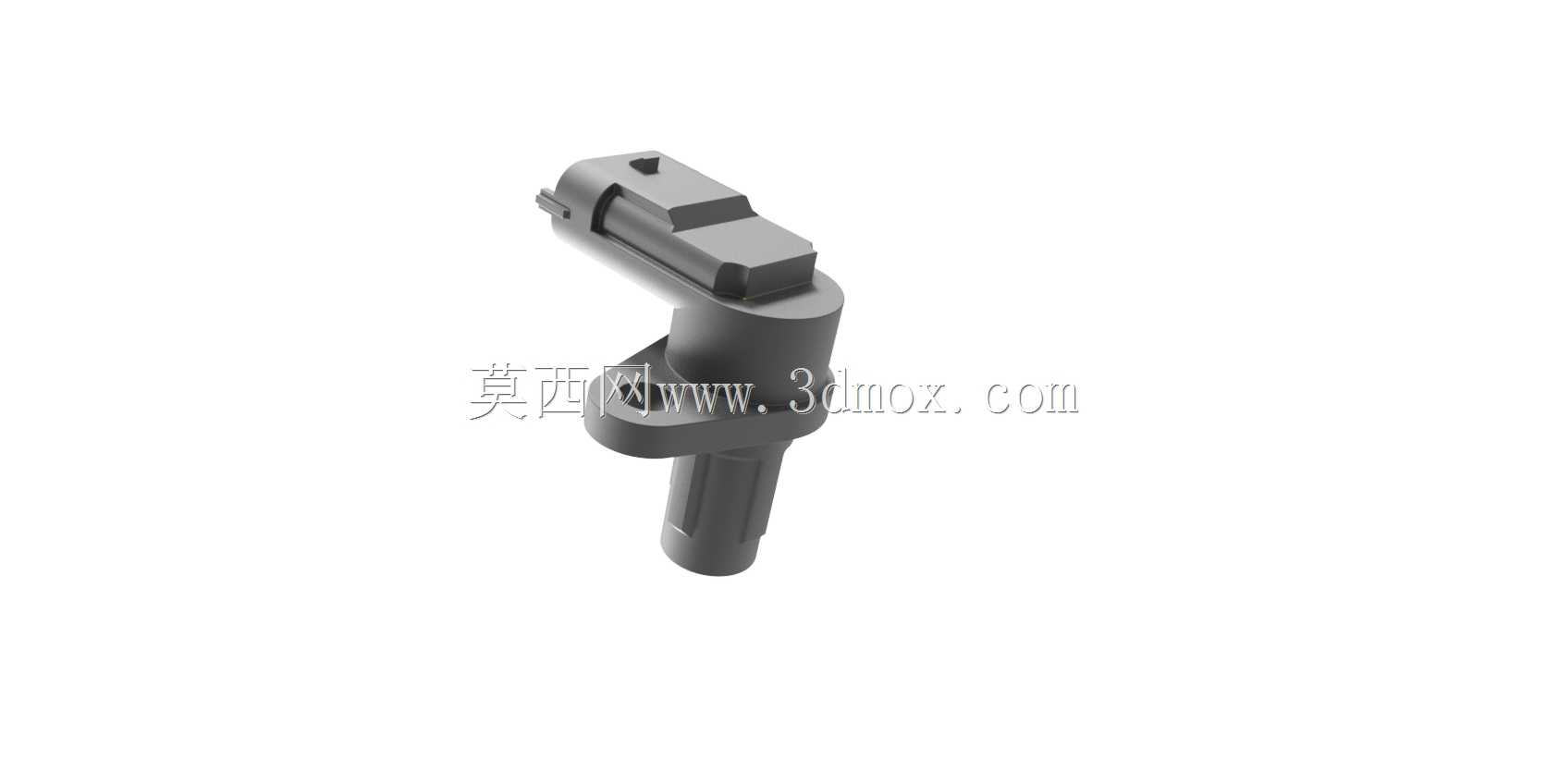

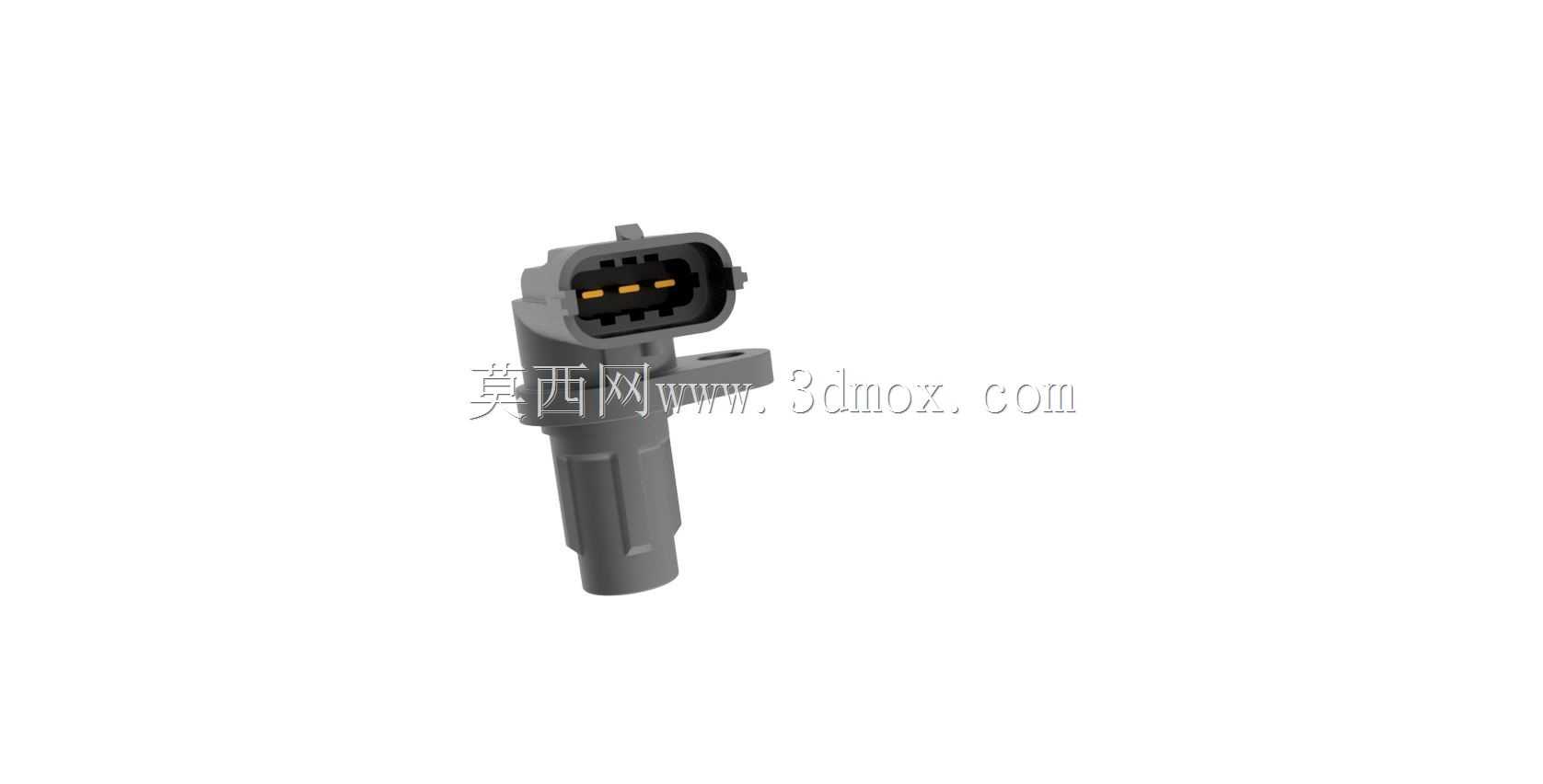

　　从结构设计思路出发，这款传感器采用一体化注塑成型的壳体结构，主体为长圆柱状插接主体，端部设置带定位卡扣的扁形接插端，接插端内部集成三个镀金接触端子，分别对应电源正极、信号输出、接地回路，端子排布做了防呆设计，避免装车时接插反接导致的元件烧毁。壳体侧面延伸出带安装孔的固定支耳，安装孔内预置金属衬套，避免螺栓锁紧时塑料壳体产生应力开裂，同时支耳与主体的衔接位置做了多道加强筋结构，抵消发动机运转带来的持续振动冲击，防止长期使用后出现固定位断裂、传感器移位的问题。

　　在功能特性层面，这款霍尔传感器相比传统电磁式传感器，信号输出不受转速波动影响，低速启动阶段也能输出稳定的方波信号，不存在电磁式传感器低转速信号幅值不足的缺陷，能够满足国六排放标准下发动机对启动阶段精准喷油点火的控制要求。感应端采用密封式霍尔芯片封装，芯片与壳体之间填充导热硅胶，既可以将芯片工作产生的热量快速传导到壳体散出，也能阻挡外界油污、水汽渗入芯片区域，避免电路短路失效。接插端的密封圈采用耐油氟橡胶材质，长期接触发动机机油、变速箱油不会出现溶胀变形，保证接插位置的IP67级密封能力，即使高压水枪冲洗发动机舱也不会出现进水故障。

　　从安装边界尺寸来看，传感器主体圆柱段直径适配发动机缸体上的标准安装孔位，插入深度有明确的轴向定位台阶，安装时支耳贴合法定安装面后，感应端面与信号齿圈的间隙自动保持在1.2-1.8mm的最优工作区间，不需要人工调整间隙，降低装配工序的操作难度，也避免间隙不当导致的信号丢失或传感器刮擦齿圈的问题。接插端的扁形结构与整车线束端的护套完全匹配，卡扣锁止后可以承受50N以上的拉拔力不会松脱，适配车辆行驶过程中的颠簸振动工况。

　　在实际选型匹配过程中，这类传感器的输出信号特性需要与整车ECU的信号采集电路完全匹配，供电电压范围覆盖9-16V车载电压区间，能够承受车辆启动时的电压波动与浪涌冲击，内部集成过压保护、反接保护电路，即使维修过程中出现接线错误也不会直接损坏传感器。壳体材料采用添加玻纤的PBT工程塑料，热变形温度超过150℃，可以承受发动机舱内长期120℃的工作温度，低温环境下-40℃也不会出现壳体脆裂问题，覆盖全球绝大多数地区的用车环境温度要求。

　　从三维建模的角度来看，这款传感器的建模过程需要重点关注安装支耳的角度、接插端子的相对位置、密封槽的尺寸精度，这些尺寸直接影响后续装配干涉检查的准确性，如果建模时忽略了安装孔衬套的突出高度，或者接插端的卡扣位置偏差，在做整车装配仿真时就会出现假干涉或者漏检实际装配干涉的问题。感应端的圆弧过渡、壳体表面的拔模角度也需要按照实际注塑工艺要求还原，保证模型导出后可以直接用于工装夹具设计、维修模拟培训等场景。
