V型十二缸汽车动力总成结构

　　在大排量乘用车辆、高性能赛车以及重型特种装备的动力匹配场景中，V型十二缸动力单元始终是高功率输出需求下的核心选型方向，这类动力装置通过两侧各六缸的V型夹角布局，在兼顾曲轴轴向长度控制的前提下，实现了更大的总排量与更平顺的做功连续性，相比直列六缸或V型八缸结构，其点火间隔角更小，运转时的曲轴扭矩波动能够被各缸交替做功的过程充分抵消，即便在低转速区间也能输出充沛的持续扭矩，适配豪华车型对NVH性能的严苛要求，以及竞速场景下对动力响应速度的极致追求。从结构设计逻辑来看，该动力单元采用90度以内的V型夹角布置，两侧缸体沿曲轴中心线对称分布，这种布局能够有效降低整机的重心高度，为整车前舱配重留出更多优化空间，同时缩短了曲轴的总长度，

　　降低曲轴高速旋转时的扭振幅度，提升高转速工况下的结构可靠性。进排气系统采用两侧独立的歧管布局，每侧气缸对应一组等长进气歧管与排气歧管，进气歧管的弯曲弧度经过流道仿真优化，能够保证各缸进气量的均匀性，避免因进气偏差导致的各缸做功不一致问题；排气歧管采用等长芭蕉结构，能够让各缸排出的废气在汇集时避免气流干涉，提升排气效率的同时，也为后续涡轮增压或三元催化装置的匹配预留了合理的安装空间。曲轴部分采用全支撑锻造结构，每个连杆轴颈两侧都设置有主轴颈支撑，能够承受大扭矩输出下的弯曲载荷，连杆采用 split 斜切口结构，在保证连杆大头刚度的前提下，方便从缸体上方完成装配与检修；活塞顶部设计有适配燃烧室形状的凹坑，配合缸盖内的多气门结构，

　　能够组织合理的缸内气流运动，提升油气混合效率，优化燃烧过程的完整性。整机的外部附件布局充分考虑了前舱安装的边界限制，前端轮系集成了水泵、发电机、空调压缩机以及正时张紧机构，各附件的安装位置通过支架集成在缸体前端面，减少了零散支架带来的空间占用，同时轮系的包角经过计算优化，保证皮带传动的可靠性，避免高速运转时出现皮带打滑或跳齿问题。两侧缸盖上方布置有独立的凸轮轴罩盖，罩盖内部集成了油气分离结构，能够将曲轴箱通风带出的机油蒸气分离回流，减少机油消耗；缸体下部设置有加强型油底壳，油底壳内部设计有挡油板结构，在车辆急加速、急减速或大角度过弯时，能够避免机油集滤器露出油面导致的机油压力不足问题。从安装边界来看，

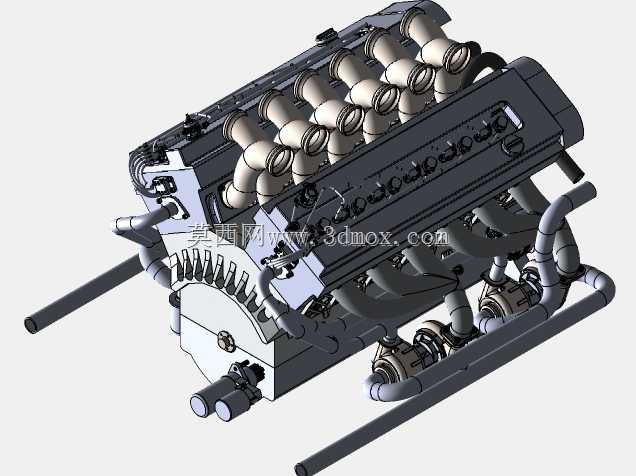

　　整机的悬置点设置在缸体两侧的加强筋位置，悬置点的位置经过模态分析优化，能够将整机运转时的振动与车身底盘有效隔离，同时整机的宽度、高度与长度尺寸能够适配多数豪华车型的前舱布局，不需要对车身结构做大幅改动即可完成动力总成的搭载。在实际应用中，这类V型十二缸动力单元除了搭载于民用豪华乘用车，也常被改装用于专业直线加速赛车、大型游艇的舷内动力，甚至部分重型工业发电机组也会采用同结构的内燃机作为核心动力，其稳定的高功率输出特性，能够在长时间满负荷运转工况下保持可靠的性能表现。建模过程中对每一处管路的走向、螺栓的布置位置、密封面的结构都做了还原，能够直观展现V型十二缸动力单元的内部结构逻辑与外部装配关系，为动力总成的选型匹配、结构教学以及改装方案设计提供直观的三维参考，结构设计人员可以通过该模型快速核对各附件的安装空间，排查装配过程中可能存在的干涉问题，也可以基于该模型做进一步的性能仿真分析，优化进排气道形状、曲轴平衡特性等关键参数。
