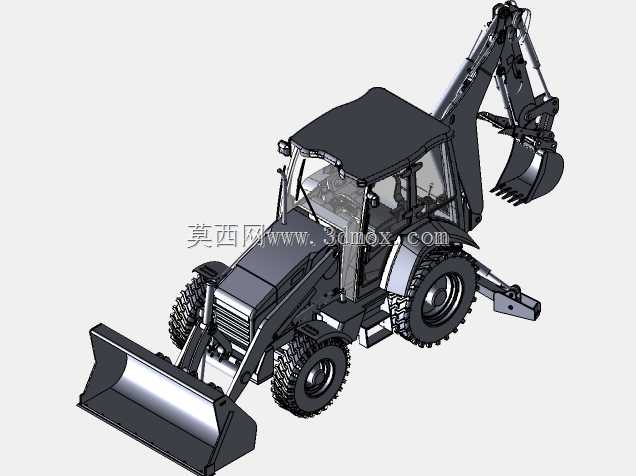

卡特彼勒挖掘装载机三维结构设计

　　这款挖掘装载机也就是工程现场常说的“两头忙”，前端装载端与后端挖掘端的作业覆盖范围做了针对性的结构匹配，在市政管线抢修、乡村道路养护、小型土石方转运这类作业面狭窄、需要频繁切换作业功能的场景里，不用额外调配两台不同设备进场，单台设备就能完成散料铲装、沟槽开挖、场地平整、物料短距转运的全流程作业，尤其适合老城区管网改造这类无法容纳大型工程机械进场的作业环境，转场时不需要额外拖运板车，可直接在市政道路合规行驶，作业切换时间控制在一分钟以内，能大幅降低零散工程的设备调度成本。

　　从结构设计逻辑来看，整机采用中间铰接式车架布局，前后作业端的载荷通过中央铰接架传递到行走底盘，车架主体采用箱型梁焊接结构，在保证抗扭刚度的前提下，尽可能压缩了车架中部的垂直高度，给驾驶舱留出足够的视野空间，操作员坐在驾驶位上，不用大幅侧身就能同时观察到前端铲斗的刃口位置和后端挖掘臂的作业姿态，减少作业时的视觉盲区。前端装载臂采用双摇臂Z型连杆机构，铲斗翻转角度可以达到45度以上，铲装散状砂石、建筑垃圾的时候不会出现撒料，动臂举升的最高点距离地面超过3米，能够直接向普通轻型自卸货车的货箱卸料，不需要额外垫高作业面；铲斗斗刃采用可更换的耐磨合金钢刃口，磨损后不需要整体更换铲斗，只需要拆卸固定螺栓就能替换刃板，降低现场维护的配件成本。

　　后端挖掘工作装置采用三段式折叠臂结构，包含动臂、斗杆和挖斗三个主要铰接段，最大挖掘深度可以覆盖常规市政管线埋设的4米深度区间，挖斗斗容匹配小型土方作业的单次挖掘量，不会因为单次负载过大导致整机翘尾；挖掘臂的所有铰接点都采用自润滑轴套配合防尘密封结构，在多粉尘的工地环境下，不需要频繁加注润滑脂也能保证铰接部位的转动灵活性，减少日常维保的工作量。挖掘端还标配了可伸缩的液压支腿，作业时支腿向下伸出撑住地面，将整机轮胎抬离地面2到3厘米，把挖掘作业的反作用力直接传递到地面，避免轮胎承受侧向载荷导致的异常磨损，同时也能保证挖掘作业时的整机稳定性，即使挖斗碰到地下硬质石块，也不会出现整机侧倾的风险。

　　行走系统采用四轮驱动配置，配合大花纹的工程专用轮胎，在泥泞、松软的临时施工场地也能提供足够的抓地力，轮胎的接地比压经过匹配设计，在未硬化的乡村土路作业时不会出现过深的轮辙，减少对作业场地的破坏。驾驶舱采用框架式安全结构，舱体的立柱都做了加强处理，即使发生轻微侧翻也能保证操作员的生存空间，舱内的操纵杆按照人机工程学布局，装载端和挖掘端的操纵切换设置了安全锁止机构，只有操作员坐到位并解除锁止之后，作业装置才能动作，避免误碰操纵杆导致的安全事故。

　　整机的液压管路全部采用分段式布局，沿着动臂和车架的内侧走线，外部加装了耐磨护板，避免作业时飞石、硬物磕碰损坏油管，管路的接头全部采用标准公制接口，现场维护时可以快速替换损坏的油管，不需要等待特殊型号的配件。发动机舱布置在车架后部，刚好作为挖掘作业的配重块，不需要额外增加铸铁配重，在保证整机前后重量平衡的前提下，压缩了整机的总长度，让设备的转弯半径控制在6米以内，在狭窄的巷道、小区内部道路也能灵活转向。整机的所有检修口都设置在舱体侧面，站在地面上就能完成机油检查、滤芯更换、液压油位观测的日常维保操作，不需要爬到设备上部，降低维保作业的安全风险。

　　在外形安装边界上，整机的总宽度控制在2.4米以内，符合普通道路的通行宽度要求，转场时不需要办理超宽通行手续；整机的总高度在行驶状态下低于2.8米，可以直接通过常规的城市道路限高杆、乡村道路的下穿通道；折叠后的挖掘臂完全收在车架侧方，不会超出整机的宽度边界，行驶时不会和周边障碍物发生刮蹭。前端铲斗在收斗状态下，距离前桥的距离经过优化，行驶时铲斗最低点距离地面保持20厘米以上的间隙，在颠簸路面行驶也不会刮蹭路面。
