万能回转头铣床三维结构设计模型

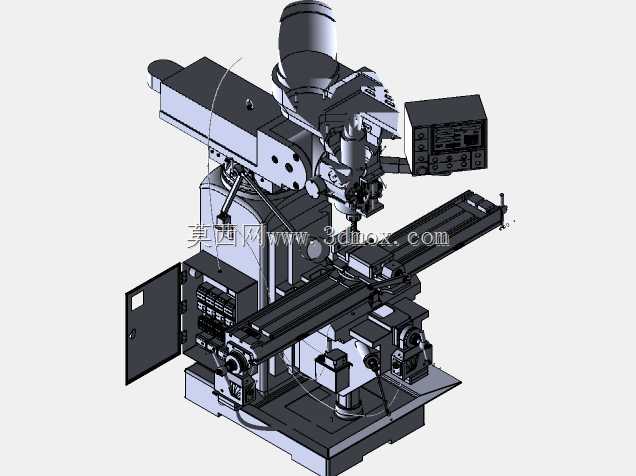

　　在中小批量机械加工车间、工装夹具制造工段、职业院校机加工实训场地，这类带回转主轴头的立式铣床始终是适配多品种零件加工的核心设备，区别于普通立式铣床固定的主轴朝向，该结构的核心优势在于主轴头可绕两个垂直轴线完成角度回转，无需复杂工装装夹就能完成斜面、斜孔、空间角度槽的加工，甚至能替代部分卧式铣床的加工工况，大幅减少零件二次装夹的找正时间，对于修配类、试制类零件加工场景的适配性极强。从结构布局来看，模型完整还原了设备的层级装配关系，底部为整体式箱型床身底座，内部预留了切削液储存腔、主电机安装位与主传动轮系的布置空间，床身侧面开设的电气柜检修门完全贴合实际设备的维护需求，日常检修接触器、接线端子、进给控制回路时无需拆解床身主体，

　　仅需打开侧门即可完成操作，这类细节在建模时充分考虑了设备后期运维的操作空间，避免出现结构干涉导致的维护困难。主轴滑枕部分采用燕尾导轨配合镶条调节结构，可沿床身顶部水平导轨完成横向伸缩，配合回转头的角度调整，能覆盖工作台上方全区域的加工范围，主轴箱内部的齿轮变速传动结构在模型中做了分层装配还原，不同转速档位的滑移齿轮、拨叉机构位置完全匹配实际传动逻辑，建模时严格遵循齿轮啮合的中心距要求，所有传动件之间预留了合理的侧隙与润滑空间，不会出现实际装配中齿轮顶死、传动卡滞的问题。工作台部分采用三层结构设计，最下层为床鞍实现纵向进给，中间为滑座实现横向进给，最上层为回转工作台可绕垂直轴线完成±45度范围内的角度调整，配合T型槽的布置尺寸，

　　可直接适配标准机用平口钳、回转分度头、压板螺栓的装夹需求，三层导轨面均设计了润滑油路的预留孔位，对应实际设备的自动润滑系统安装位置，避免建模时遗漏油路通道导致后期改图工作量激增。操作面板布置在主轴箱右侧的悬臂支架上，支架角度可随操作人员的站位调整，面板上的进给倍率旋钮、主轴启停按钮、急停开关的位置完全符合人机工程学要求，操作人员站在工作台正面操作时无需大幅侧身即可触碰到所有控制元件，悬臂内部预留了走线空间，所有控制线缆可通过支架内部空腔连接到床身侧的电气柜，避免线缆外露被切屑刮损。建模过程中对所有运动部件的行程做了干涉检查，主轴滑枕伸缩到极限位置、工作台移动到上下料极限位置、主轴头回转到最大倾斜角度时，

　　所有相邻部件之间均预留了足够的安全间隙，不会出现运动碰撞问题；设备底部的安装孔位尺寸、整体占地面积、操作面的高度尺寸均参考通用同规格铣床的安装边界设计，车间做设备基础布置时可直接参考模型的外轮廓尺寸预留操作通道、管线接口位置，无需反复核对二维图纸的尺寸标注。对于结构设计从业者而言，该模型可作为通用金属切削机床结构设计的参考样本，可直接拆解研究床身筋板布置、导轨选型、传动系统布局的设计逻辑，也可在此基础上改型设计专用铣床的主轴结构、工作台工装；对于设备选型人员来说，可通过模型直观判断设备的加工覆盖范围、操作空间是否符合自身车间的零件加工需求，提前预判设备进场后的布局合理性；对于三维建模学习者，可参考该模型的装配层级划分、标准件调用、运动副约束的设置方法，掌握复杂机床设备的建模思路，避免出现建模时零件层级混乱、装配约束过定义导致的运动仿真失败问题。
