四轴铣削加工机床可行性验证结构方案

　　这套结构方案针对带回转特征的复杂零件铣削加工场景搭建，核心解决常规三轴加工设备无法一次装夹完成多面轮廓、空间槽位、异形曲面加工的痛点，在小型精密零件加工、教学验证、工艺预演场景中具备较高的参考价值。从实际加工逻辑来看，常规三轴设备加工带周向特征的零件时，需要多次装夹找正，不仅装夹辅助时间占比高，多次装夹带来的定位误差也会直接影响零件最终形位公差，尤其是跨面的孔系、槽位同轴度、对称度很难稳定控制，这套四轴结构通过在工作台上增设可回转的主轴装夹单元，能够带动工件完成周向任意角度的回转定位，配合垂直布置的加工主轴，可实现工件一次装夹后完成四个面甚至空间曲面的连续铣削加工，大幅减少装夹次数带来的误差累积。

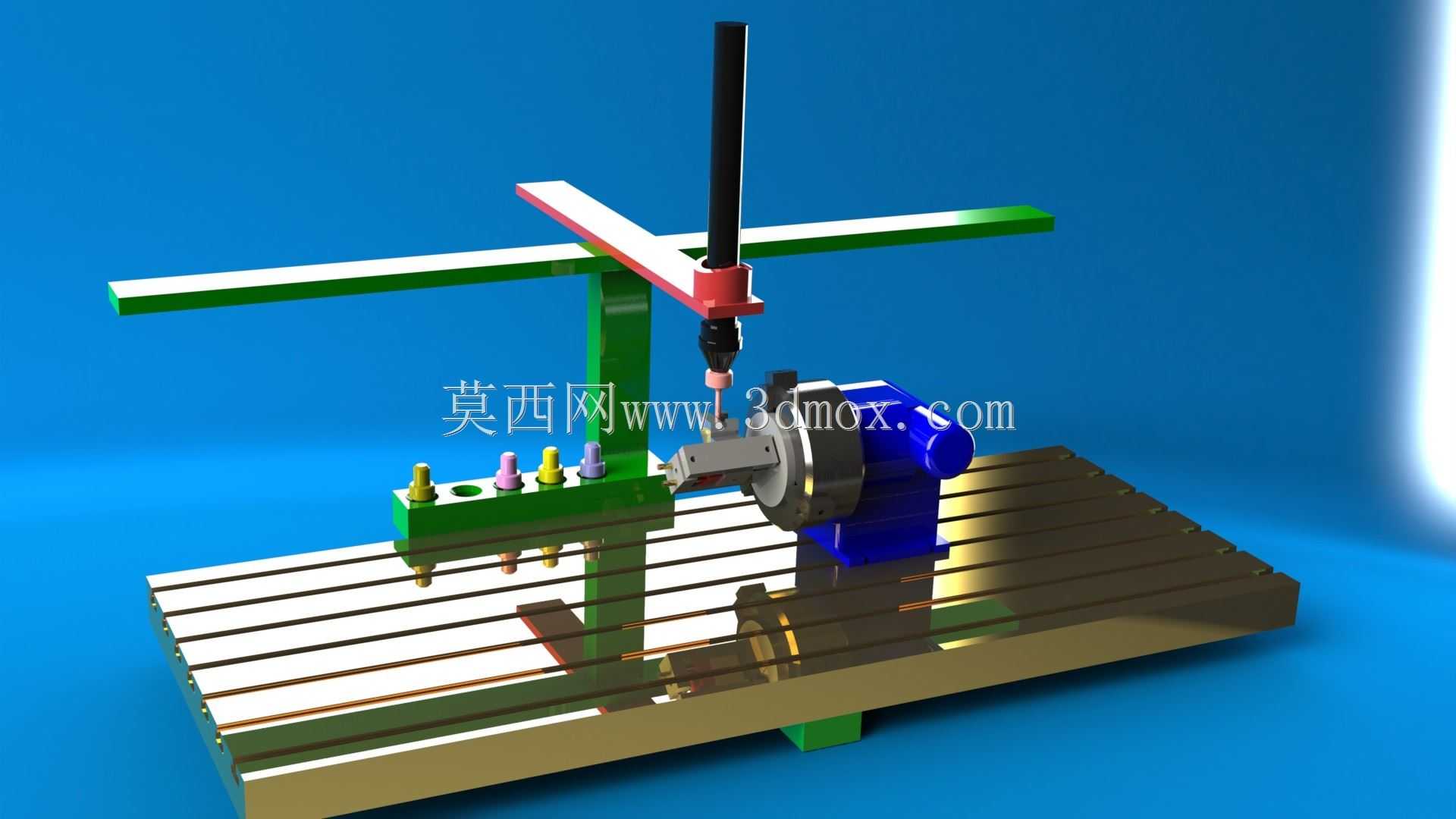

　　结构设计上，整体采用龙门式跨梁布局，底部为带T型槽的铸铁工作台面，这类台面是铣削类设备的标准配置，T型槽可适配不同规格的压板、夹具底座，方便根据加工零件的尺寸调整装夹位置，工作台的长宽边界预留了足够的夹具安装空间，既可以装夹小型回转类零件，也能通过拆除回转单元直接装夹大板类零件完成平面铣削作业。跨接在工作台上方的横梁采用矩形截面结构，具备足够的抗弯刚度，避免加工过程中主轴进给时出现横梁挠曲变形影响加工精度，横梁上布置的横向进给导轨可带动垂直主轴座完成左右方向的进给运动，垂直主轴座自身可完成上下方向的Z向进给，配合工作台前端的回转主轴单元的旋转自由度，整体形成X、Y、Z三个直线进给轴加一个回转轴的四轴联动基础架构。

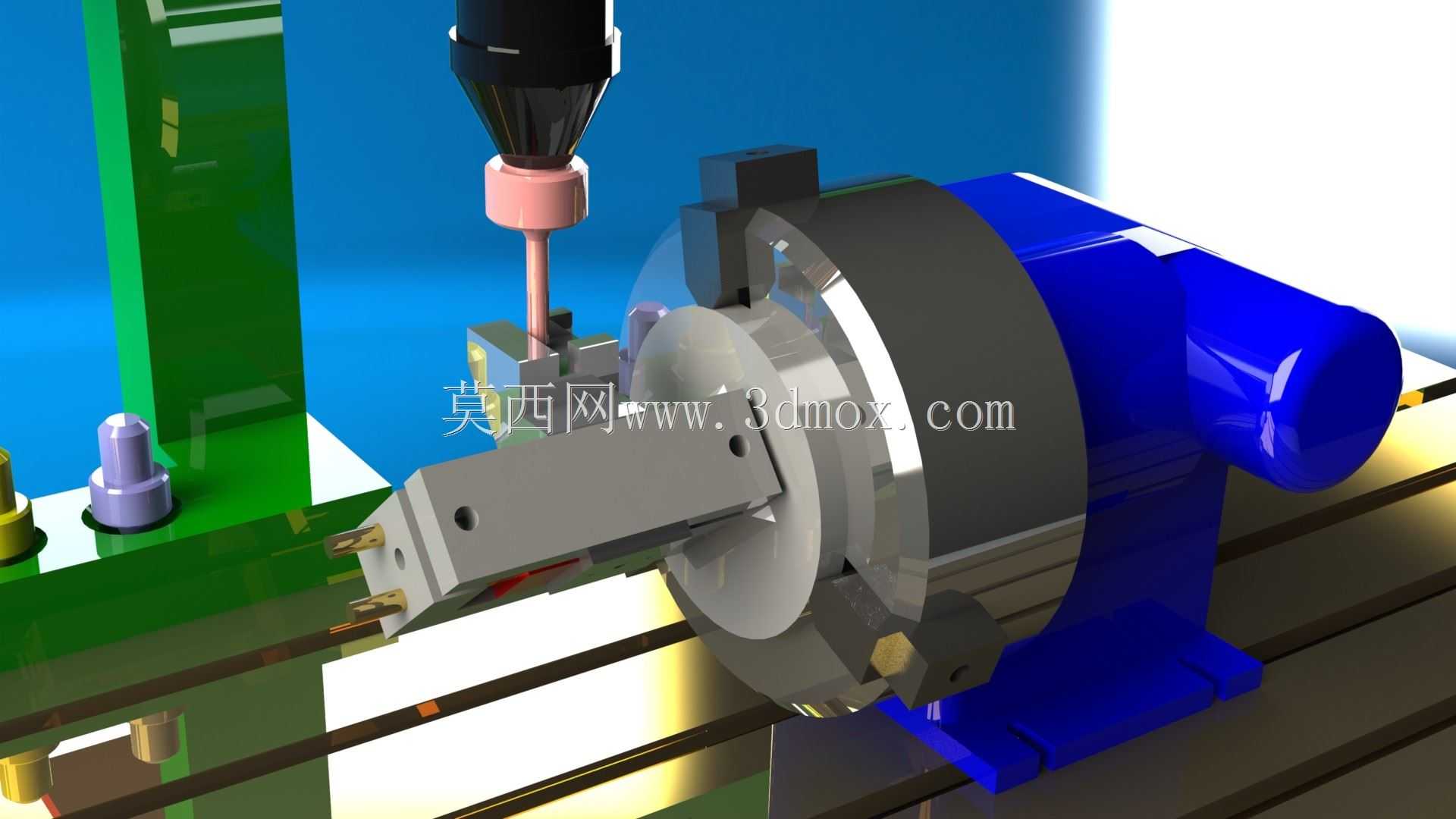

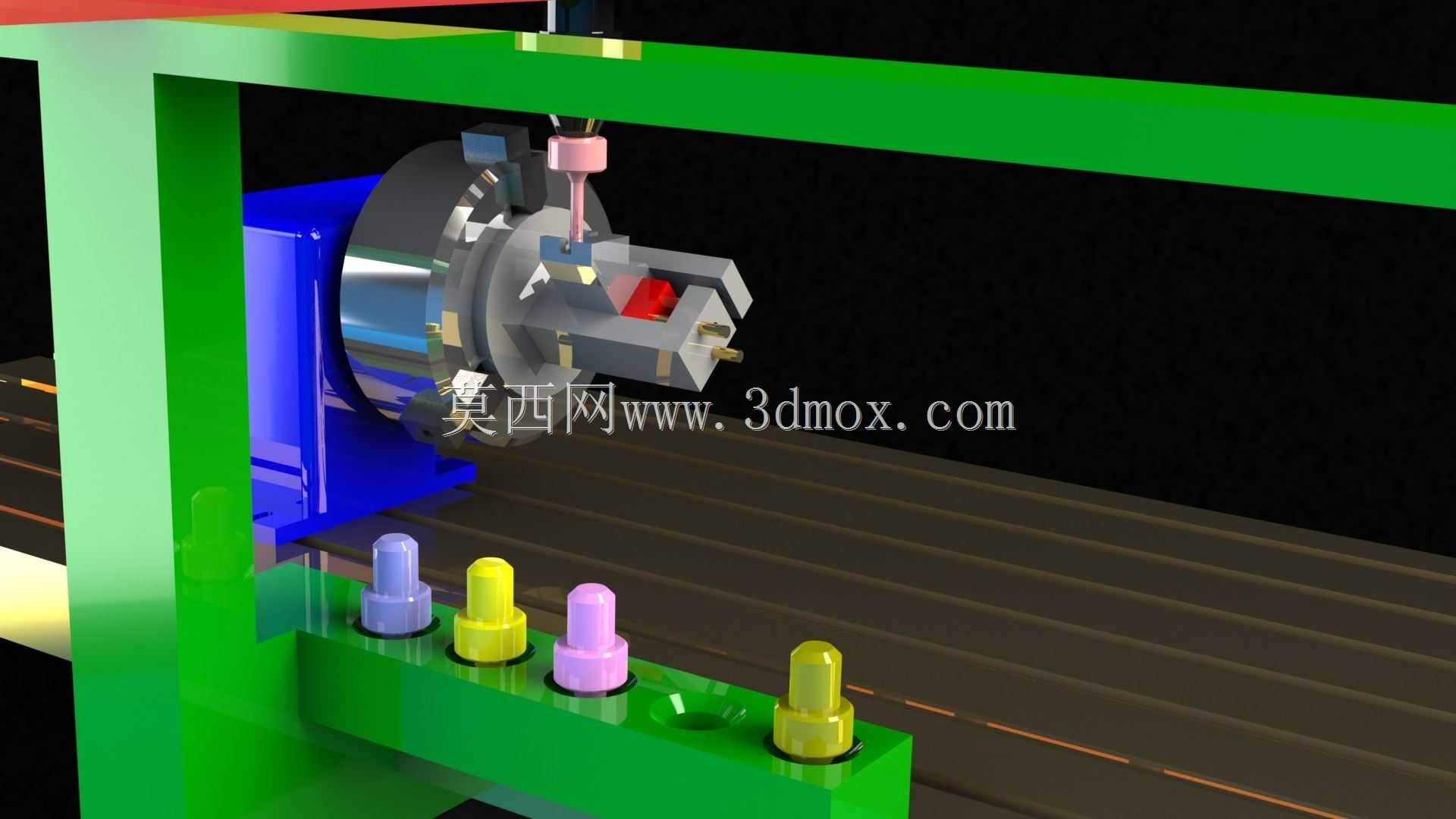

　　前端的回转主轴单元采用卡盘式装夹结构，可直接装夹轴类、盘类零件，卡盘的夹持范围覆盖常见小型精密零件的装夹尺寸，回转单元的底座通过螺栓固定在工作台T型槽内，可根据加工需求调整其在工作台上的前后位置，适配不同长度零件的加工避让需求。垂直布置的加工主轴采用快换刀柄结构，可适配不同规格的铣刀、钻头、镗刀等加工刀具，主轴的进给行程覆盖小型零件的加工深度需求，主轴端部与工作台面的最小、最大间距预留了足够的刀具装夹、工件上下的操作空间，避免换刀、装夹时出现干涉。横梁一侧设置的刀座预留位可放置多把备用刀具，方便手动换刀时快速取放，减少换刀辅助时间，这类设计在教学验证、小批量试制场景中实用性较强，不需要加装复杂的自动换刀机构就能满足多工序加工的基本需求。

　　从安装边界来看，整套结构的占地尺寸适配小型加工车间、教学实验室的场地条件，底部工作台可直接通过地脚螺栓固定在硬化地面上，不需要额外做复杂的设备基础，各运动轴的行程范围做了硬限位设计，避免超程运动导致的结构碰撞，回转单元的旋转角度设置了机械限位，防止管线缠绕。设计过程中优先考虑了结构的工艺性，所有结构件均采用常见的型材、板材焊接或机加工成型，没有特殊的异形难加工构件，零部件的装配公差配合选用常规的机加工公差等级即可满足验证需求，不需要过高的加工精度就能搭建出可运行的原理样机，非常适合用于四轴加工工艺的可行性验证、教学演示以及小型加工户的设备改装参考。在实际应用中，这套结构可完成小型五金零件的周向槽铣削、径向孔加工、异形曲面雕刻等加工内容，相比同规格的商用四轴设备，结构更简单，维护成本更低，针对小批量定制化零件加工场景具备不错的适配性。
