柜式电气性能综合检测处置装置

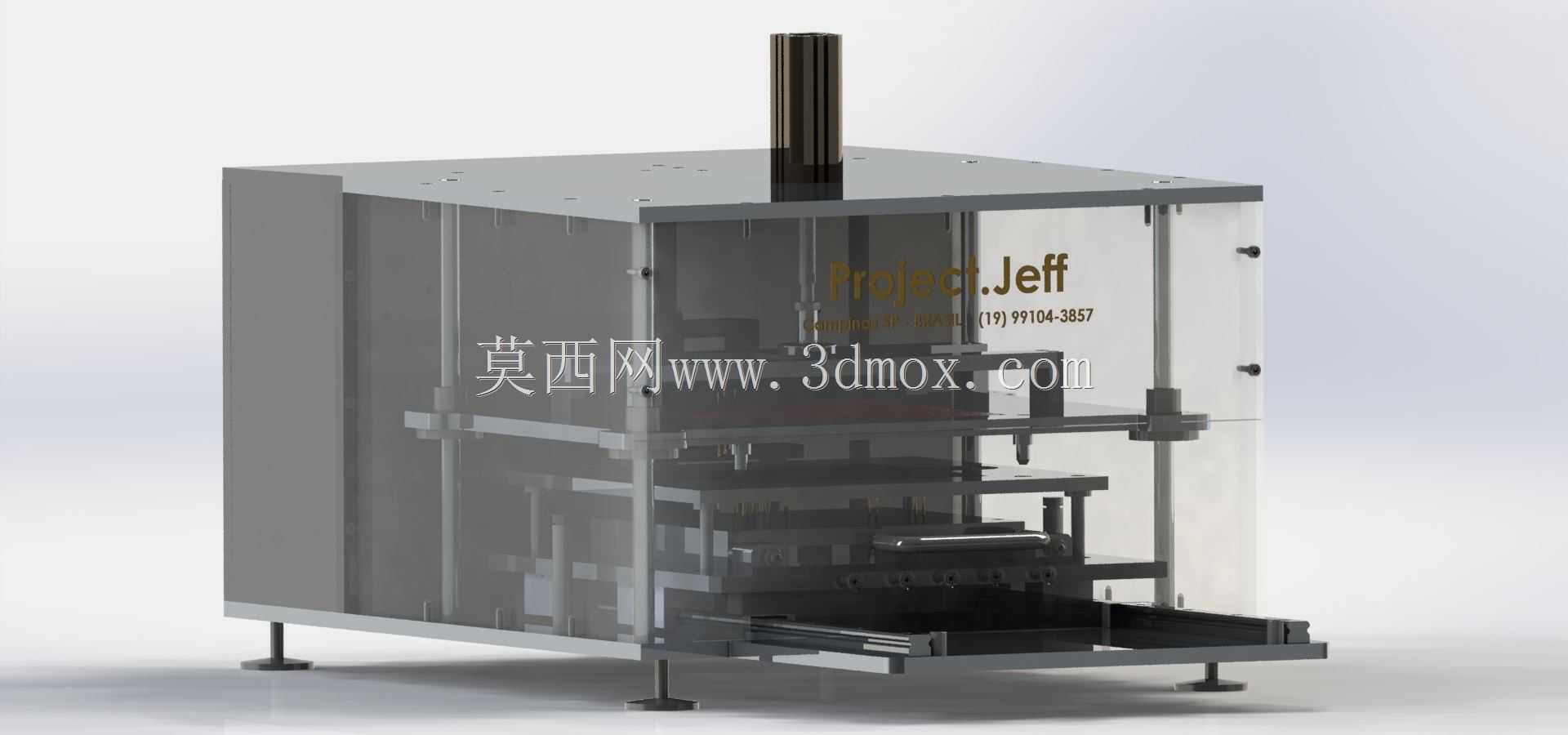

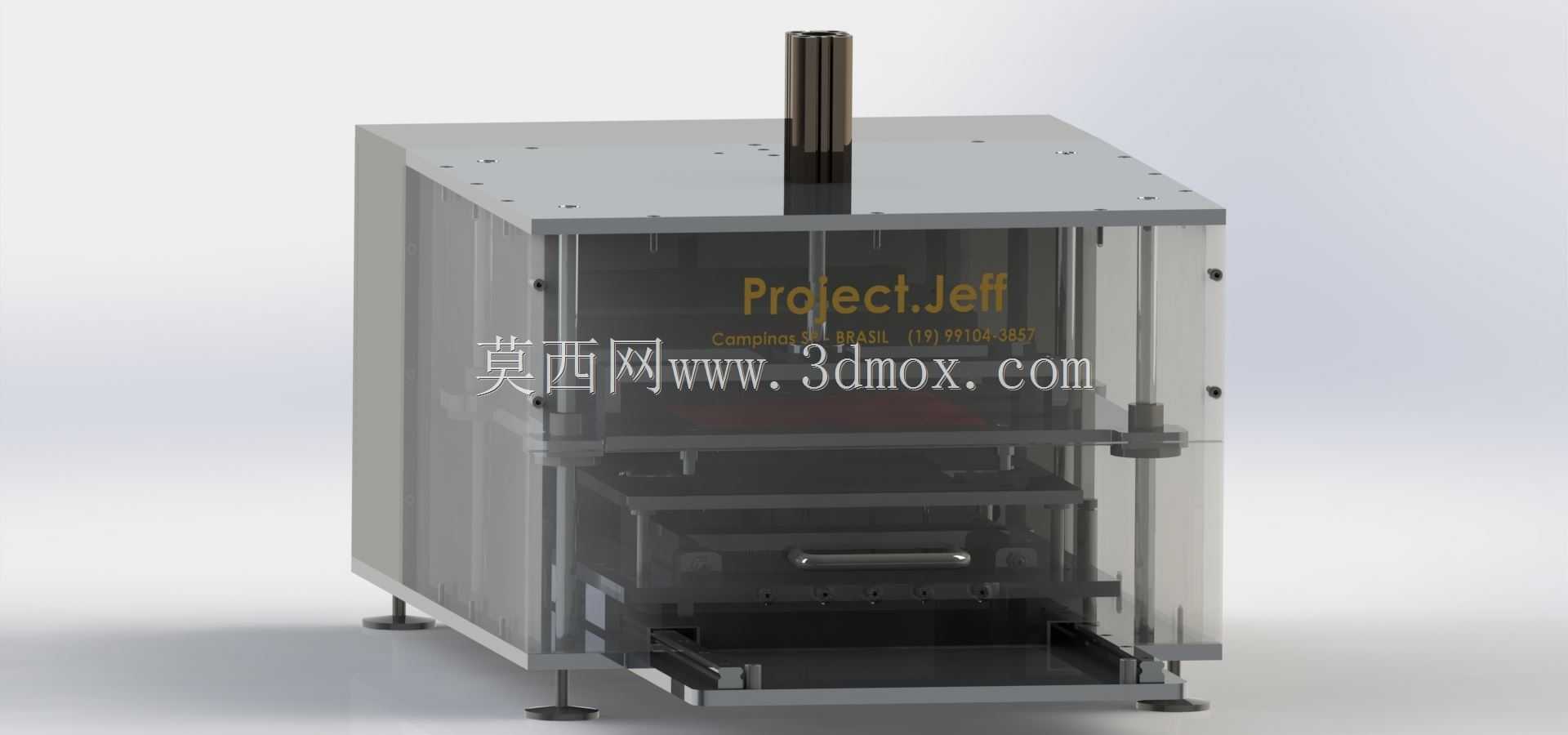

　　这款柜式检测处置设备，主要面向电子电气成品、半成品的出厂性能核验环节，适配中小型电气模组、低压电气元件的通电测试、参数校验、不良品分拣处置工序，常见于消费电子电源模块、工业低压控制元件、小型传感器组件的生产终检工位，可对接生产线末端出料端，完成成品下线后的全项性能筛查，替代传统人工手持表笔逐点测试的作业模式，单工位测试效率较人工作业提升四倍以上，同时规避人工测试带来的接触不良、漏检错判问题。设备整体采用方管焊接框架作为承载基体，外部搭配透明亚克力防护门与钣金侧封板，防护门采用快拆式合页固定，日常维护时可快速开启接触内部测试工位，侧封板预留多组标准化散热孔与接口过孔，兼顾内部电气元件散热需求与走线规整性。

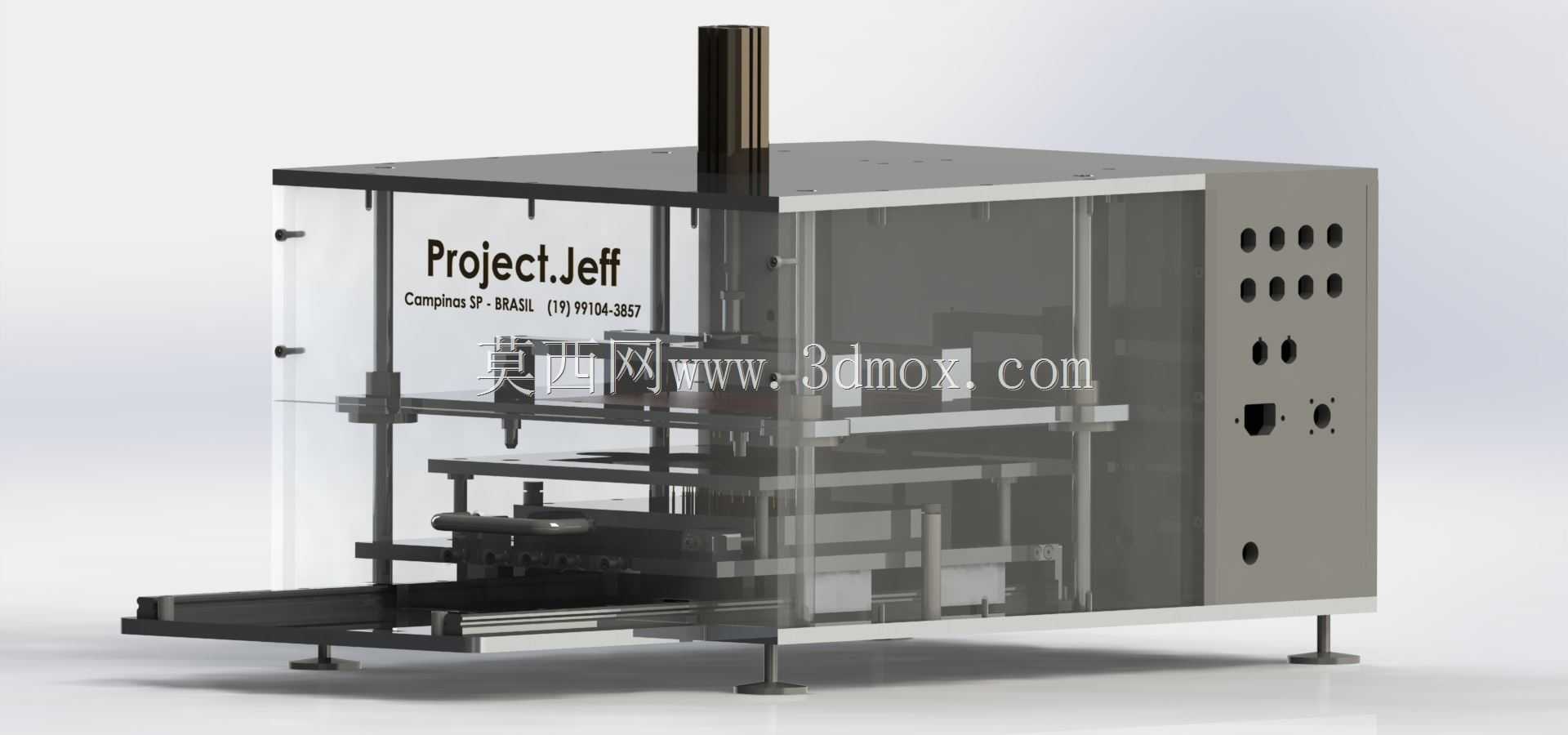

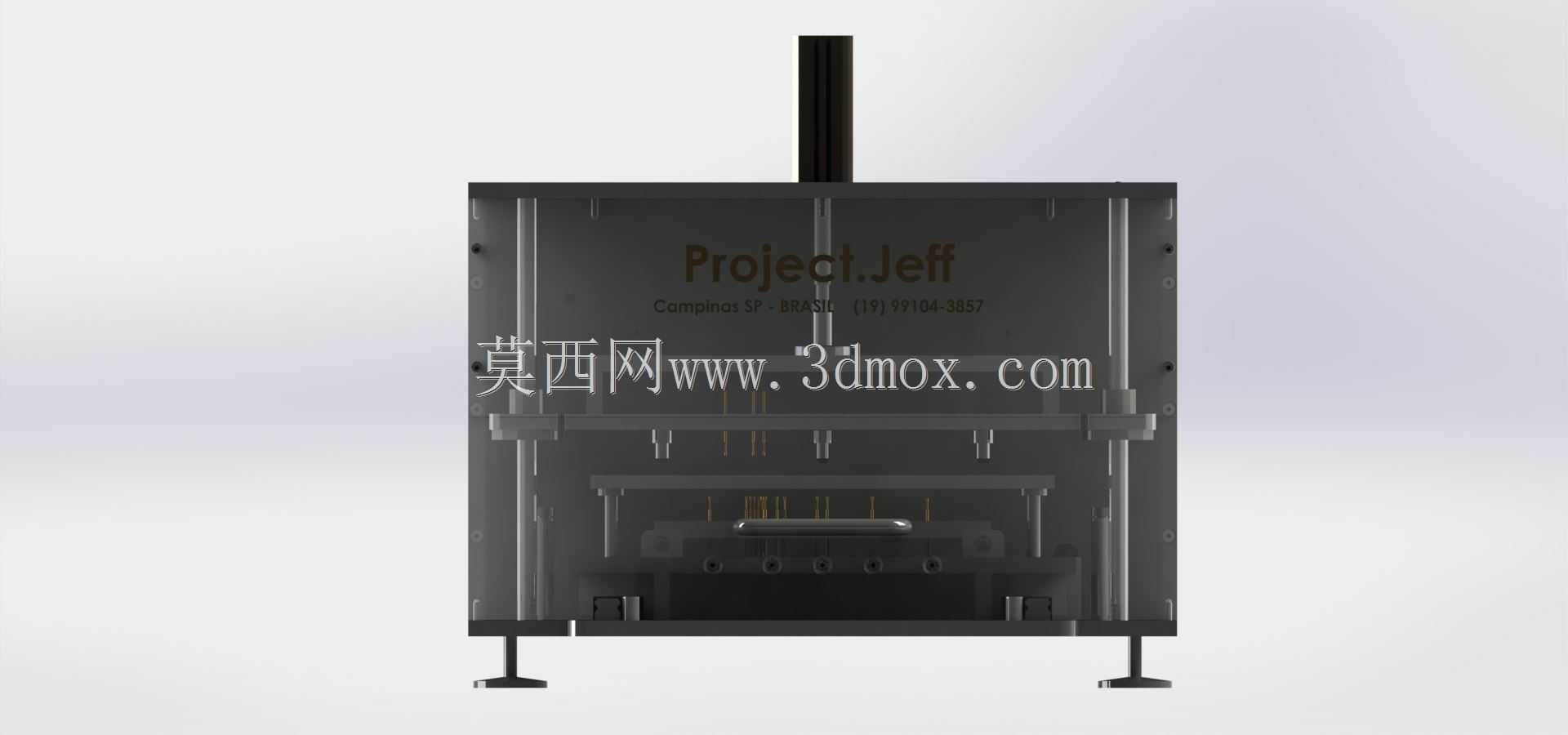

　　顶部设置的立式气缸作为测试压合动力源，气缸伸出端搭配浮动压头组件，可自适应待检测工件的表面平面度误差，避免硬压合造成的工件外壳损伤或测试探针接触偏移，压合行程配备硬限位块与缓冲胶垫，行程终点的重复定位精度可控制在0.02mm以内，保证探针与工件测试点的对位一致性。内部测试工位采用抽屉式推拉载台设计，载台表面加工有定位销孔与T型槽，可根据不同规格的待检测工件快速更换定位治具，载台拉出行程设置机械限位与到位检测开关，只有当载台完全推入到位、触发位置确认信号后，压合气缸才会执行下压动作，从结构层面避免误操作带来的安全隐患。设备右侧的钣金面板上集成了多组状态指示灯、控制按钮与接口预留位，可根据实际测试需求加装电源开关、参数调节旋钮、

　　通讯接口与报警提示灯，面板上的开孔位置按照人机操作高度排布，常用操作按钮设置在站立作业时手肘高度对应的区域，减少操作人员的动作幅度。底部配备四个可调式脚杯，可根据车间地面的平整度调节设备水平度，调节范围覆盖15mm的高度差，保证设备运行时的稳定性，避免压合动作带来的整机晃动影响测试精度。设计阶段优先考虑了多品类工件的适配性，内部测试模组采用分层安装结构，上层固定压合动力组件，中层安装探针板与测试电路转接板，下层预留空间放置可编程电源、数据采集模块与主控单元，各层之间采用走线槽分隔强电与弱电线路，降低电磁干扰对测试数据准确性的影响。设备的安装边界控制在长800mm、宽700mm、高1100mm范围内，不需要额外的地基固定，

　　可直接放置在标准车间工作台面使用，也可搭配独立支架落地布置，对接皮带线的出料端实现在线式检测作业。针对测试过程中发现的不良品，设备可通过内置的标记机构在工件表面加盖不良标识，也可对接后续的分拣滑道将不良品导入专用回收盒，完成检测后的合格品则顺着载台流出进入下一道包装工序。防护门的透明材质可让操作人员实时观察内部测试状态，一旦出现工件定位偏移、探针卡滞等异常情况，可第一时间按下急停按钮终止作业，设备的所有运动部件均设置在防护门内部，正常作业时人员无法接触到运动压合区域，满足生产车间的安全作业规范。测试探针采用模块化安装方式，单根探针损坏时可单独更换，不需要整体更换探针板，降低后期的维护成本，探针的压缩行程预留3mm的冗余量，可适配不同厚度的待检测工件，不需要频繁调整压合气缸的行程参数。
