钢管结构越野赛车车架三维设计

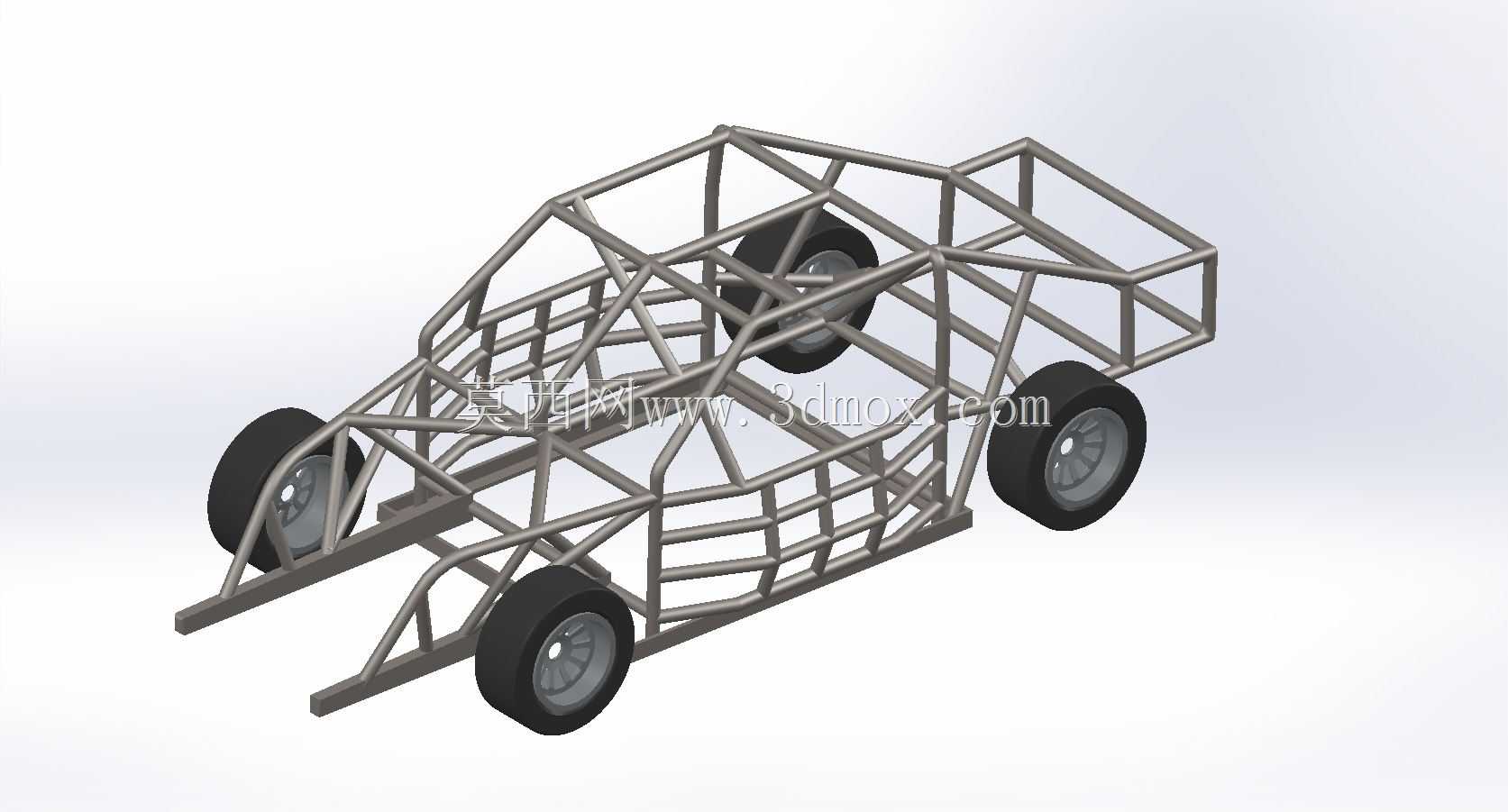

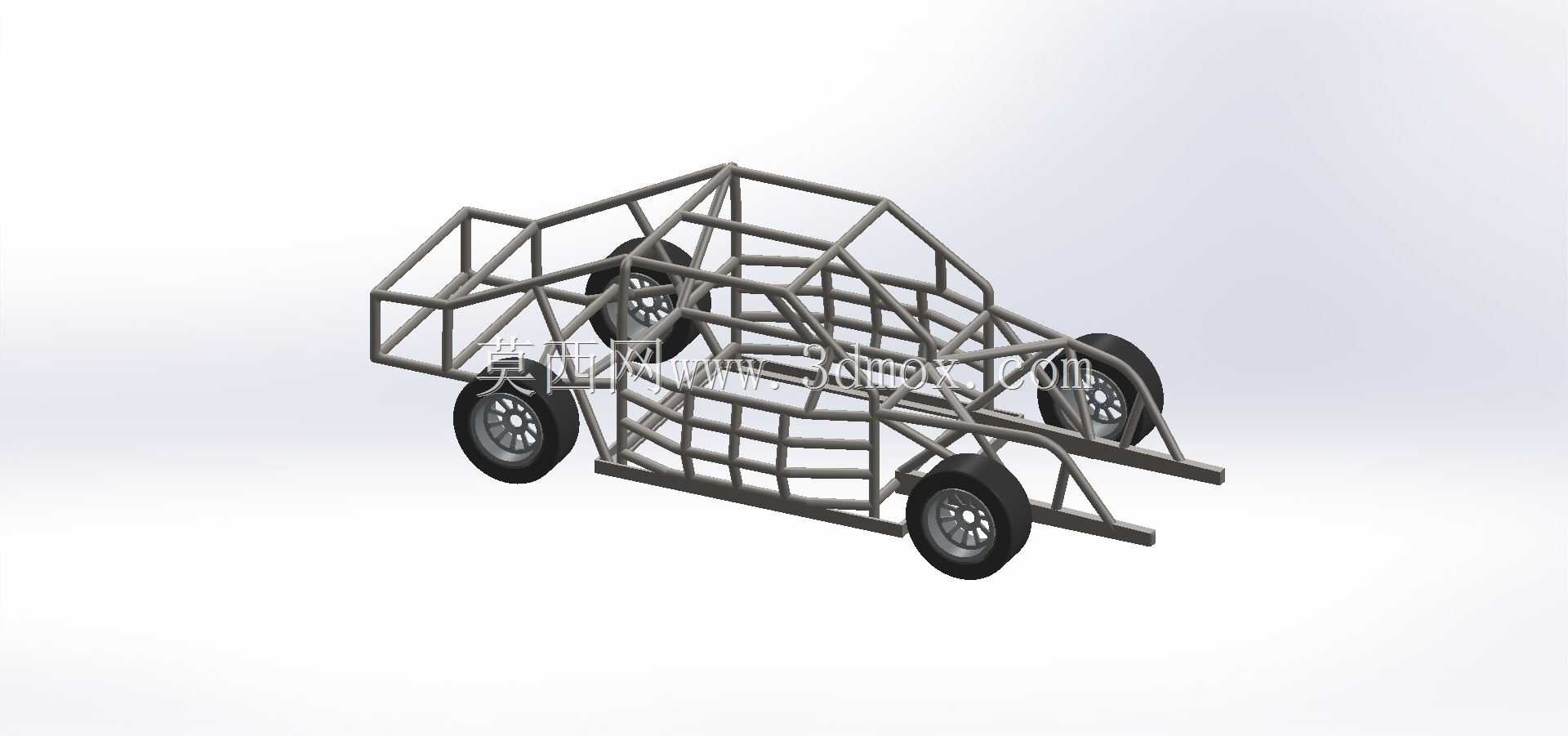

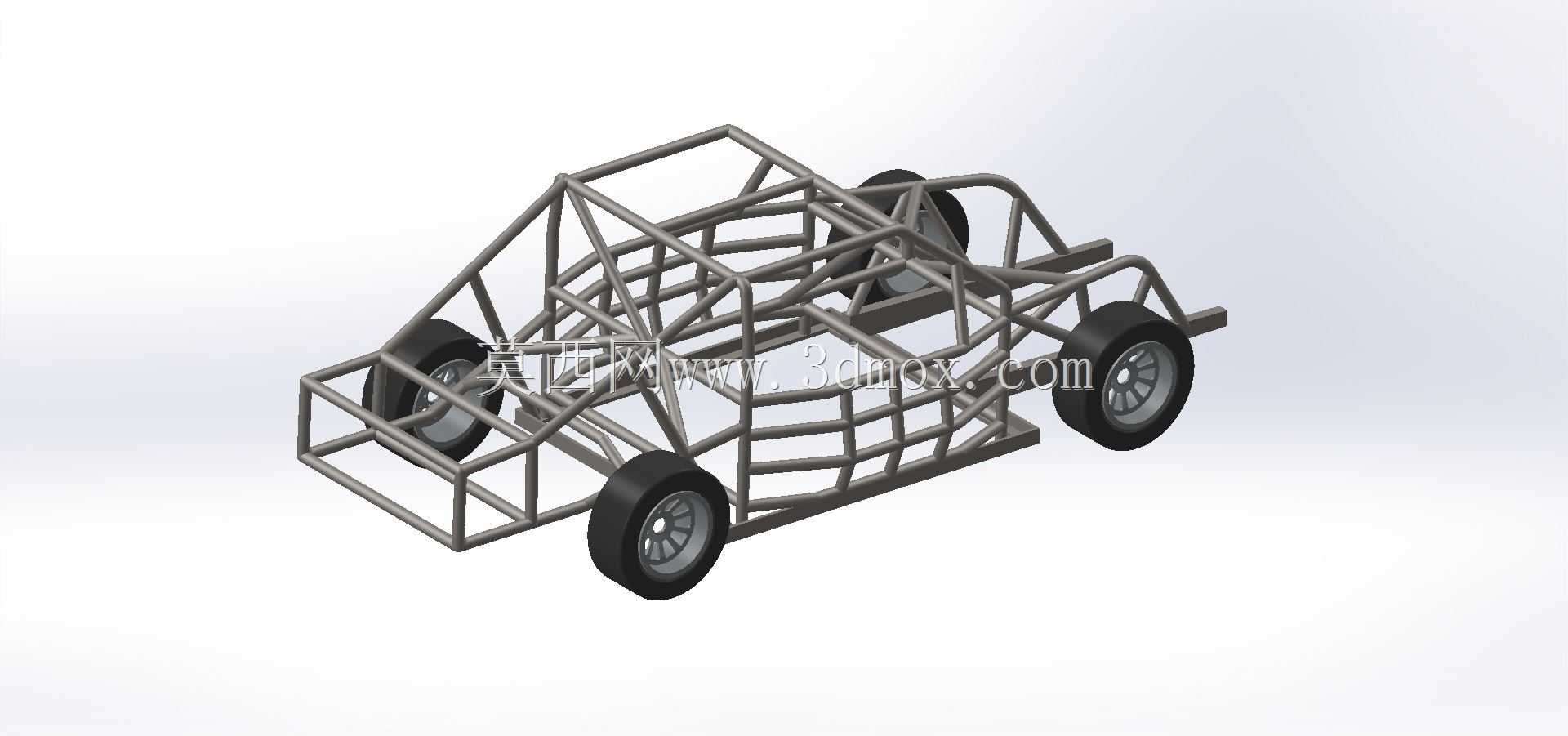

　　本次呈现的管架式赛车车架结构，主要面向非铺装路面越野竞速、场地漂移赛事以及特种越野作业车辆的底盘开发场景，区别于量产乘用车的承载式车身结构，这类空间管架结构是专业越野赛车、巴吉赛车、短途泥地竞速赛车的核心承载基体，所有动力总成、悬挂系统、转向机构、安全防护组件都需要依托该骨架完成安装固定。从结构设计逻辑来看，整个车架采用空间桁架式布局，主纵梁沿车辆前后方向贯通布置，选用大管径薄壁合金钢管作为主承力构件，在乘员舱区域形成连续闭环的防滚笼结构，侧边防撞横梁、顶部防滚支撑、A柱B柱加强斜撑采用三角稳定结构拼接，从根源上避免管状结构受冲击时出现失稳变形的问题。前舱区域预留了足够的动力总成安装空间，

　　纵梁前端设计有可适配双叉臂独立悬挂的安装支点，支点位置通过多根斜向撑杆与主纵梁连接，能够将悬挂传递的路面冲击载荷快速分散到整个骨架结构上，避免局部应力集中导致的焊缝开裂或者管材变形。车架中部的乘员舱区域，按照赛车安全规范设计了足够的内部边界，可适配赛车座椅、多点式安全带、方向盘转向柱的安装位置，两侧的门槛位置采用双层钢管叠加布置，既能够提升侧面碰撞时的抗侵入能力，也可以作为车身覆盖件、侧踏板的安装基准。后舱区域的桁架结构预留了后置油箱、散热系统或者后置动力总成的安装空间，后轮悬挂的安装支点同样通过交叉斜撑与后部主框架连接，保证大扭矩输出、大行程悬挂动作时的结构刚性。从安装边界尺寸来看，整车架的轮距、

　　轴距参数完全适配专业越野赛事的轮胎规格，前轮转向区域预留了足够的转向间隙，不会出现大角度转向时轮胎与车架干涉的问题；车架底部的纵梁离地间隙经过优化，能够满足非铺装路面行驶时的通过性要求，同时底部横梁的布置位置避开了油底壳、排气系统的安装区域，预留了足够的防护空间。在实际工程应用中，这类管架结构的设计需要重点考量管材的连接节点强度，所有管材相贯线位置都需要满焊处理，关键承力节点还可以增加加强衬片提升抗疲劳性能，相较于量产车的冲压焊接车身，这种空间管架结构的重量更轻、抗扭刚性更高，在发生翻滚、碰撞时能够为乘员提供足够的生存空间，同时模块化的管架结构也方便赛事过程中的快速维修，局部管材变形后可以直接切割替换，不需要对整个车身进行校正。

　　设计过程中还需要考虑各系统的安装兼容性，比如转向机的安装位置需要与转向柱、前轮羊角的运动轨迹匹配，制动管路、燃油管路的走线可以沿着车架管材的内侧布置，通过管卡固定，避免行驶过程中被飞石击打或者被运动部件干涉；悬挂安装点的位置精度直接影响四轮定位参数，建模过程中需要严格控制各支点的相对位置公差，保证后期装配时不需要大量的校正工作。这类管架结构除了专业赛事应用外，也可以作为特种全地形车、野外作业勘探车辆的底盘基体，根据不同的使用场景调整管材规格、轴距、轮距参数，比如用于沙漠竞速的车型可以适当加长轴距提升高速行驶稳定性，用于林间穿越的车型可以缩短轴距提升转弯灵活性，对应的车架斜撑布置也可以根据载荷分布情况做针对性优化，在保证结构强度的前提下尽可能降低整体重量。
