十字滑块式弹性联轴器结构设计

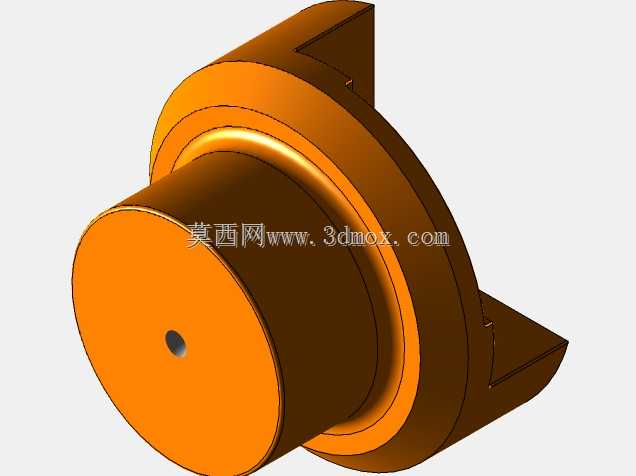

　　在中小功率传动系统的轴系连接场景中，这类十字滑块结构的弹性联轴器一直是适配两轴存在一定径向偏移、角向偏差工况的常用选择，尤其常见于轻工输送设备、小型泵组、精密传动试验台这类安装精度无法做到绝对对中的传动链路里，不需要额外加装复杂的调心结构，就能靠中间滑块的浮动间隙补偿安装与运行过程中产生的轴系错位，避免轴端承受额外的交变弯曲应力，延长轴承与轴件的服役寿命。从实际使用的功能逻辑来看，这类联轴器的核心作用是在主动轴与从动轴之间传递旋转扭矩，同时通过中间黑色弹性滑块的微量形变与滑动间隙，抵消两轴之间因为安装误差、基座沉降、运行受热膨胀带来的不同心问题，和刚性联轴器相比，它还能吸收一部分传动过程中的冲击振动，降低传动链路的噪音传递，

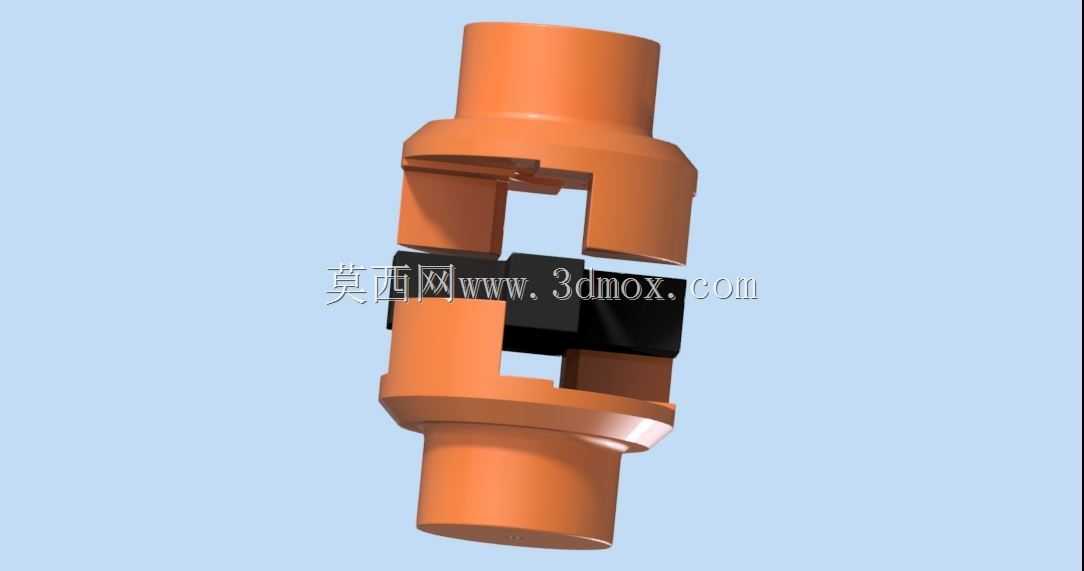

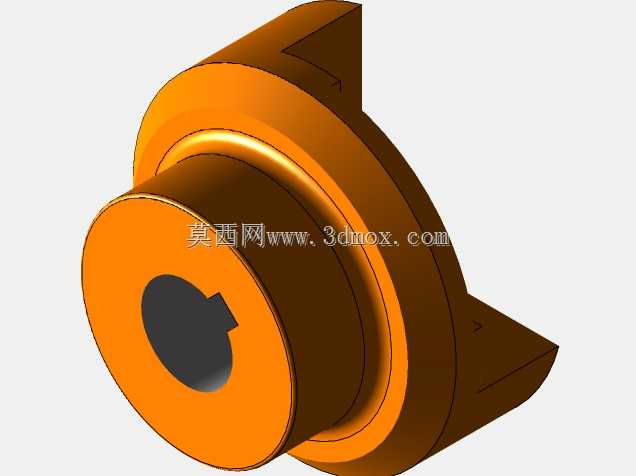

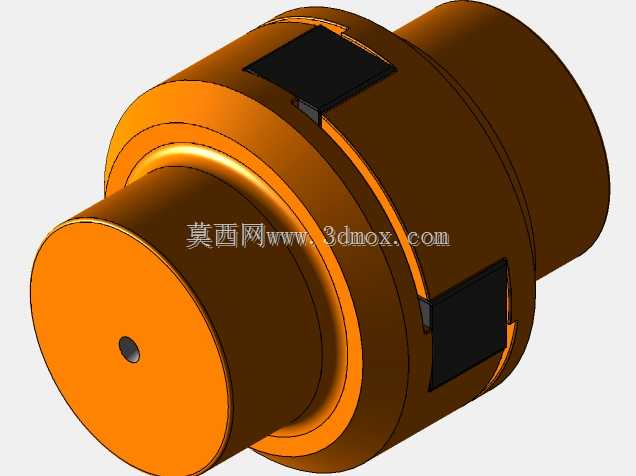

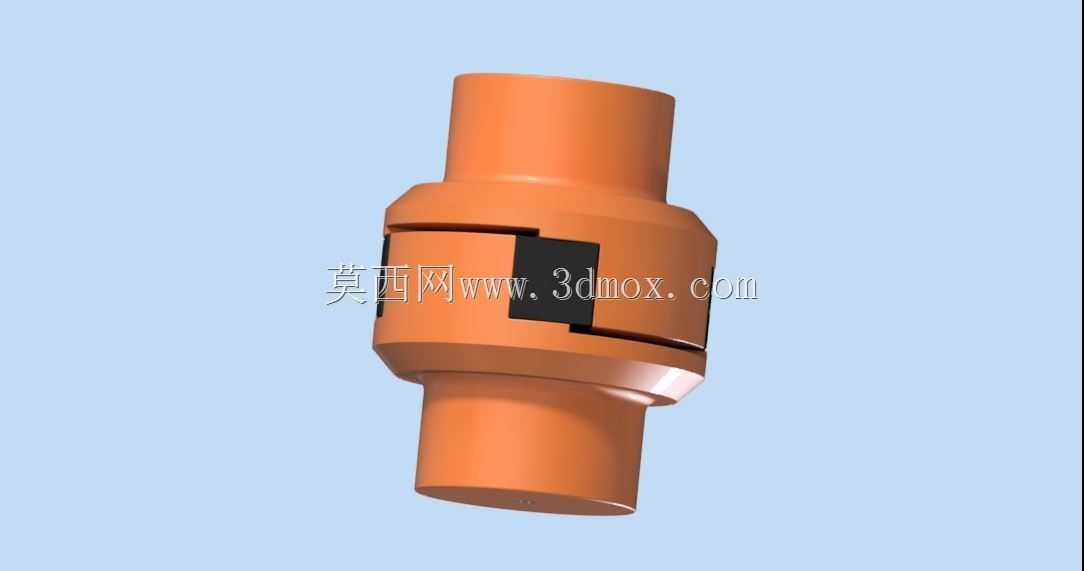

　　适合转速不超过3000rpm、传递扭矩在中等区间的传动场景，不会因为轻微的对中偏差就出现轴系卡滞、连接螺栓断裂的问题。整个结构的设计思路完全围绕浮动补偿的核心需求展开，两端的橙色半联轴器分别通过轴孔与键槽和主动、从动轴实现周向固定，半联轴器端面上开出的十字形凸爪和中间滑块的十字凹槽相互嵌合，凸爪与凹槽之间预留了合理的滑动间隙，这个间隙的取值需要平衡补偿量和传动回程误差：间隙过大则传动反向间隙超标，不适合有正反转频繁切换的工况；间隙过小则无法发挥错位补偿的作用，容易在运行中出现卡滞磨损。中间滑块选用具备一定自润滑性能与弹性的非金属材质，既可以在凸爪与槽的相对滑动过程中降低摩擦损耗，不需要额外加注润滑脂维护，

　　也能靠材质本身的阻尼特性吸收传动过程中的小幅振动，避免金属件直接接触产生的冲击噪音。从安装边界的尺寸逻辑来看，两端半联轴器的轴孔直径按照常用的标准轴径系列设计，适配不同直径的输出轴端，轴孔深度满足键连接的最小接触长度要求，保证扭矩传递过程中键的挤压应力在材料许用范围内；联轴器的最大外径尺寸需要匹配安装空间的径向预留间隙，避免运行过程中与周边的防护罩、管线等部件发生刮碰；整体的轴向长度要控制在两轴端预留的安装间距范围内，安装时不需要大幅度移动两端的设备本体，只需要将两个半联轴器分别固定在轴端后，嵌入中间滑块再调整轴向位置即可完成装配，后期维护更换滑块时也不需要拆解两端的设备连接，拆装效率远高于需要热装的过盈连接式联轴器。

　　在实际选型适配的时候，需要先核算传动链路的最大传递扭矩，保证联轴器的额定扭矩大于计算扭矩的1.5倍以上，避免启动瞬间的峰值扭矩剪断凸爪结构；同时要核对实际工况下的两轴最大径向偏移量、角向偏移量，确保偏移值在联轴器的允许补偿范围内，不能超补偿量使用，否则会加速滑块的磨损，甚至导致凸爪断裂。这类结构和膜片联轴器、波纹管联轴器相比，结构更简单，制造成本更低，抗偏心能力更强，缺点是高速运行时中间滑块的偏心质量会产生一定的离心力，所以不适合万转以上的高速传动场景，在中低速的通用传动场景里性价比优势非常明显。建模过程中需要重点注意凸爪与滑块槽的配合公差，半联轴器的凸爪工作面要保证平行度与对称度要求，否则会导致滑动过程中受力不均，出现偏磨问题；轴孔与键槽的尺寸公差要符合标准公差要求，保证和轴的配合松紧适度，过松会出现传动时的轴孔晃动，过紧则会导致装配困难。另外半联轴器的外缘做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员，另一方面也能减少应力集中，提升凸爪根部的结构强度，避免长期受交变载荷作用出现根部疲劳断裂的问题。中间滑块的十字凸台尺寸和半联轴器的凹槽尺寸做了适配，滑动面的表面粗糙度控制在合理区间，降低滑动摩擦阻力，减少运行过程中的磨损量，延长易损件的更换周期。
