3/4英寸BSP螺纹油位视镜结构设计

　　在液压站、稀油润滑系统、齿轮箱、燃油储罐等需要持续监测内部油液存量的工业设备中，油位视镜是无需开盖即可直观判断液位状态的核心观测部件，这款3/4英寸BSP螺纹连接的油位视镜，正是针对这类密闭容腔的液位观测需求设计的嵌入式观测组件。日常设备运维过程中，运维人员无需拆解设备外壳或打开注油口，仅通过视镜的透明窗体就能快速判断腔体内油液是否处于合理液位区间，及时发现缺油、油液乳化、杂质混入等异常问题，避免因润滑不足、油液变质引发的设备磨损、密封失效等故障。

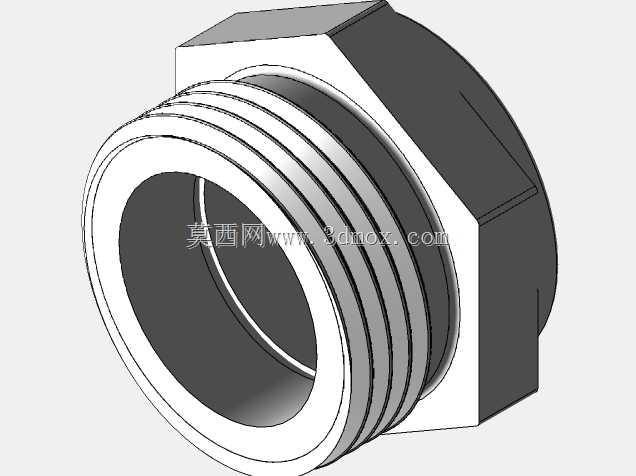

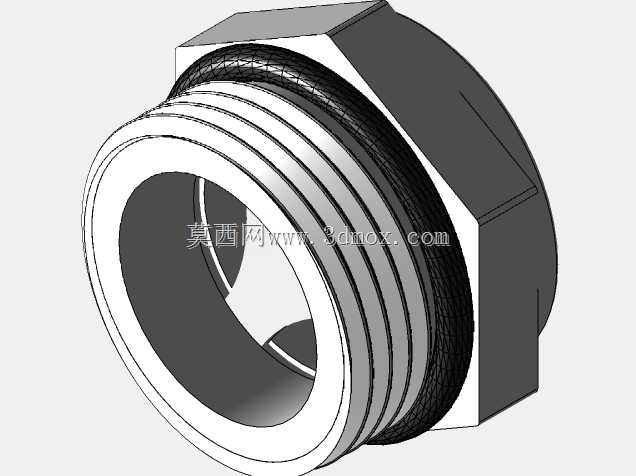

　　从结构设计逻辑来看，这款视镜采用外螺纹旋入式安装方案，配套的六角本体结构完全适配标准开口扳手的咬合尺寸，安装时无需定制专用工装，直接用常规扳手即可完成拧紧操作，六角结构的对边尺寸经过严格校核，既保证拧紧过程中有足够的受力面不会出现打滑崩边，又不会因为外形尺寸过大挤占周边的管路、阀件安装空间。视镜尾部的外螺纹为标准3/4英寸BSP管螺纹，这类螺纹在通用液压、润滑管路系统中应用覆盖率极高，能直接匹配市面上绝大多数同规格的螺纹安装孔，不需要额外加工过渡转接头，大幅降低现场安装的适配成本。螺纹段的长度经过精准控制，旋入安装孔后不会因为伸入腔体过长干扰内部油液流动，也不会因为旋入深度不足导致密封面贴合不到位引发渗漏。

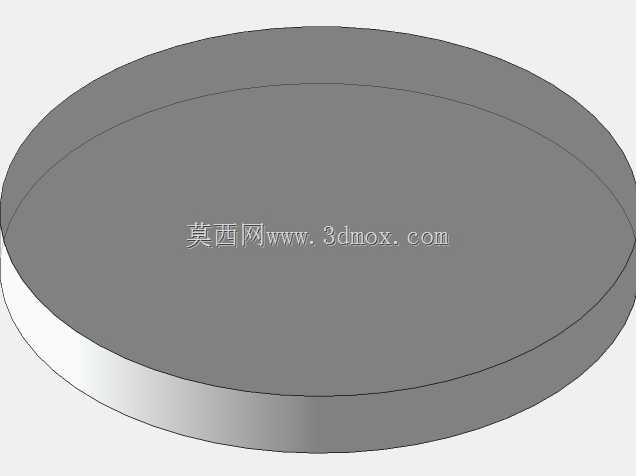

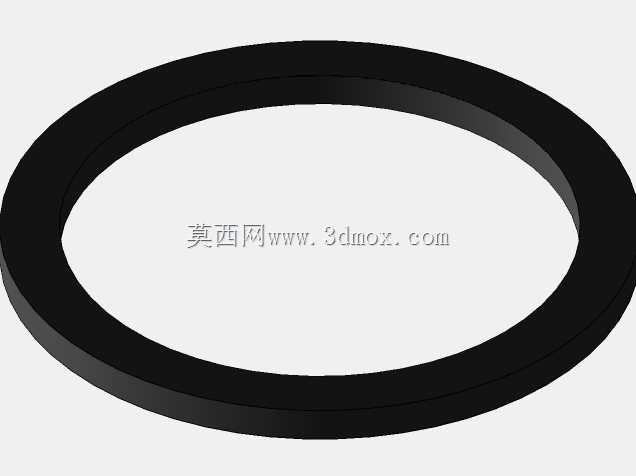

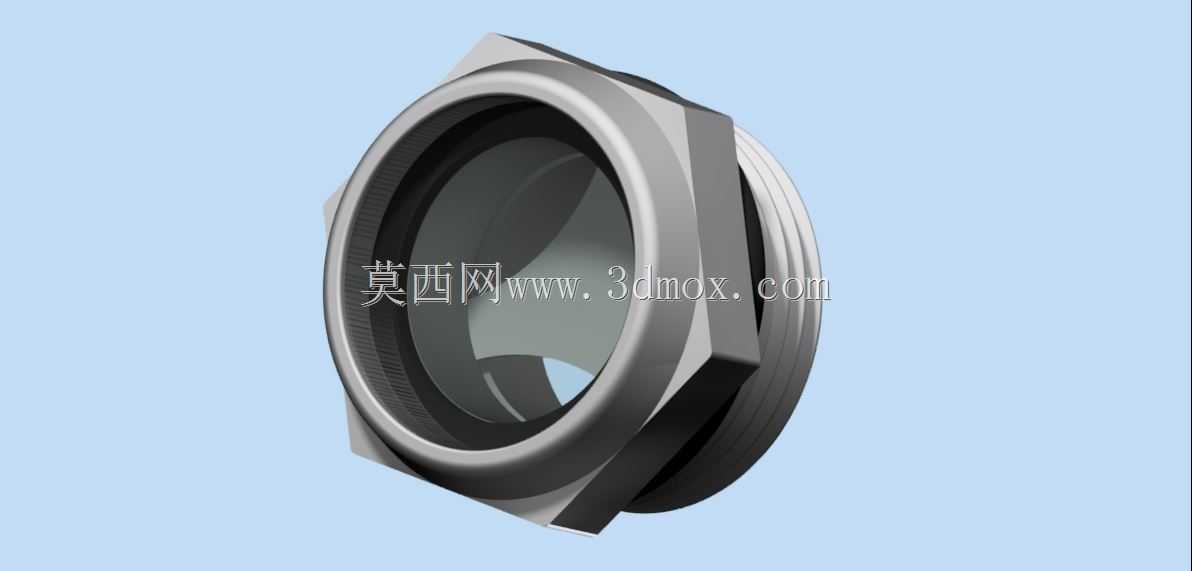

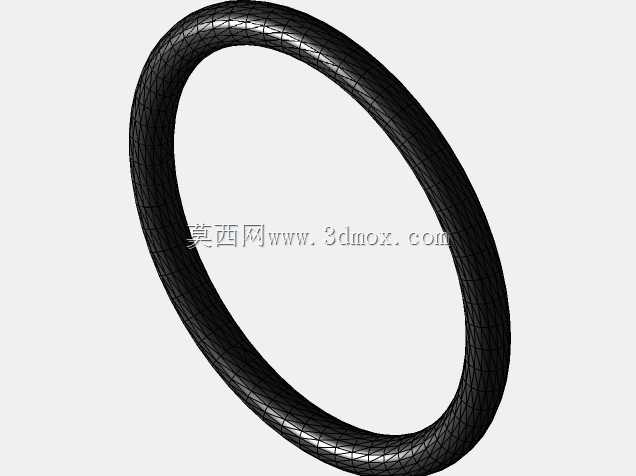

　　视镜的核心观测区域采用高透明耐压窗体，窗体与金属本体之间通过多层密封结构压合固定，密封位置的压合力度经过反复验证，既能保证腔体内部带压状态下不会出现油液从窗体与本体的结合缝隙渗漏，又不会因为压合力过大导致透明窗体产生内应力，避免长期使用后窗体开裂、透明度下降的问题。窗体表面做了防油污附着处理，长期接触油液后不会轻易挂留油膜、积垢，即便使用较长时间，运维人员也能清晰观测到内部油液的真实液位和状态，不需要频繁拆卸擦拭视镜表面。金属本体的外缘做了倒角过渡处理，没有尖锐的加工毛刺，安装过程中不会划伤操作人员的手部，也不会刮破周边连接的密封胶圈、线缆等附属部件。

　　从安装边界来看，这款视镜安装完成后，突出设备外壁的高度经过优化设计，在设备外侧预留的操作空间仅需满足扳手的转动行程即可，适合安装在设备侧壁布局紧凑、周边管路密集的位置，不会和相邻的接头、阀件产生安装干涉。视镜的观测角度为正向垂直于安装面，人员站在设备常规巡检通道上就能直接看到液位位置，不需要刻意俯身或者调整角度观测，大幅降低日常巡检的操作难度。在实际选型适配过程中，只要设备腔体的安装螺纹为3/4英寸BSP规格、腔体内部工作压力处于视镜的承压范围内，就可以直接替换安装，不需要对原有设备的安装结构做任何改动，适配性极强。

　　不同于传统的管状油标、浮子式液位计，这种嵌入式螺纹视镜没有活动结构部件，不存在浮子卡滞、连杆变形等失效风险，整体结构可靠性更高，长期使用过程中几乎不需要额外的维护操作，只要定期擦拭视窗外表面的灰尘即可保持清晰的观测效果。在液压设备的油箱侧壁、减速机的观察孔位置、小型燃油储罐的液位观测点，这类视镜的应用占比极高，其紧凑的结构、便捷的安装方式、稳定的密封性能，能很好满足工业设备长期连续运行的液位观测需求。建模过程中对螺纹的牙型、六角的对边尺寸、密封槽的深度、窗体的压合台阶尺寸都做了精准还原，每一处配合尺寸都严格遵循通用五金件的加工公差要求，能直接用于虚拟装配验证、安装干涉检查，也可以作为同类型产品结构设计的参考样本，帮助设计人员快速完成油位观测部件的选型匹配与结构校核。
