弹性柱销联轴器结构设计

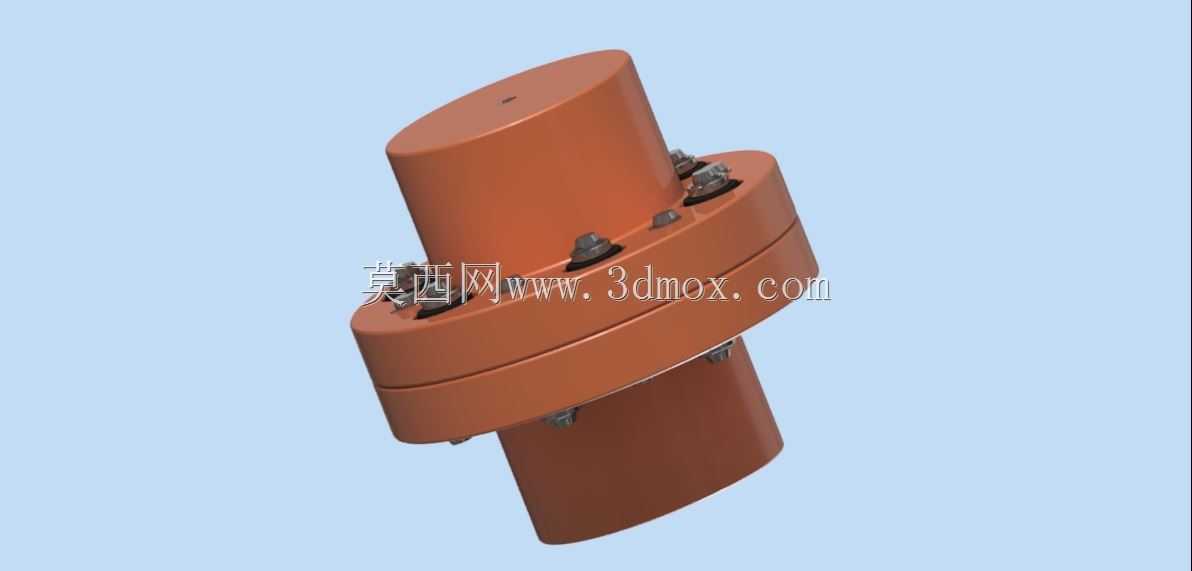

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿与传动过程的振动缓冲是结构设计阶段必须考量的核心问题，这类带弹性元件的柱销联轴器，正是针对中等转矩传动场景开发的连接部件，广泛适配泵类、风机、轻工输送线等常规工业设备的轴端连接需求。从实际应用场景来看，这类联轴器不需要额外的润滑维护，弹性元件的更换无需完全挪动两端的主从动设备，仅需拆开两半联轴节的连接间隙即可完成易损件替换，非常适合安装空间紧凑、日常运维通道有限的车间设备布局。产品的功能特性围绕传动可靠性展开，两端的毂体采用与轴径匹配的圆柱孔配合，依靠键连接实现周向转矩传递，中间均布的弹性柱销承担转矩传递的核心作用，同时可以补偿两轴之间存在的径向、角向以及轴向安装偏差，

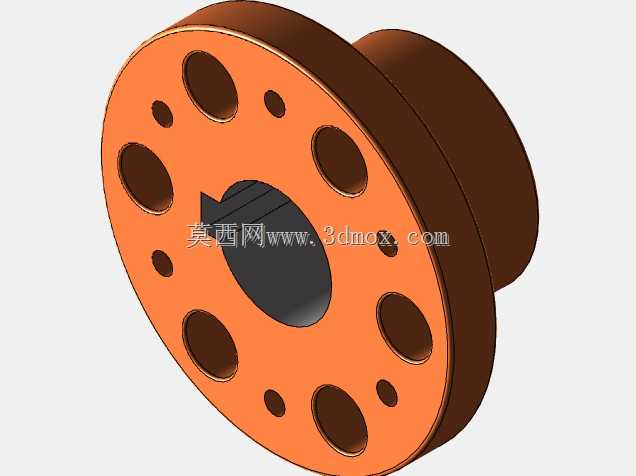

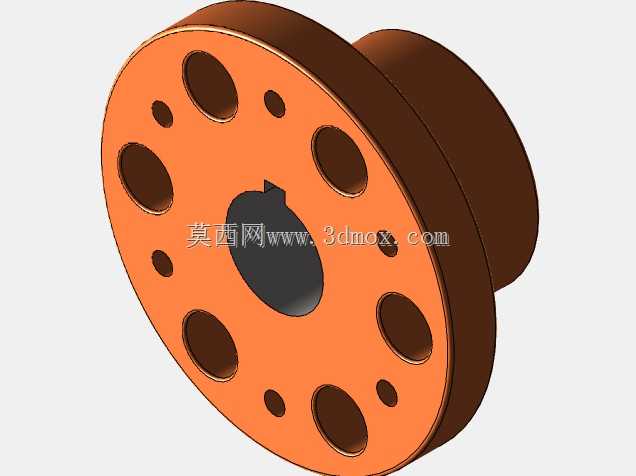

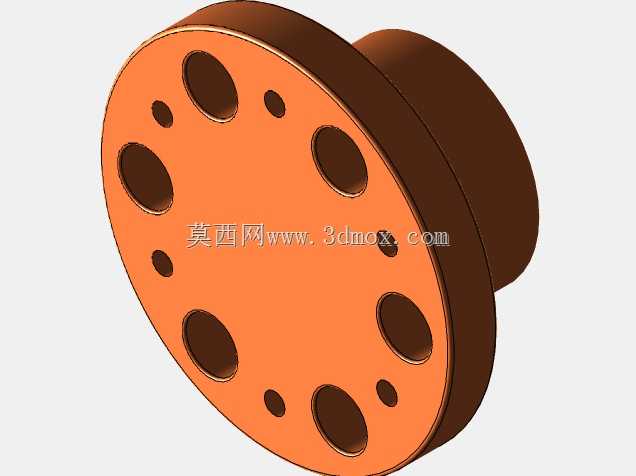

　　弹性元件自身的阻尼特性还能吸收传动过程中的冲击载荷，降低启动瞬间的转矩尖峰对后端设备的冲击，避免轴系因刚性连接产生的附加弯曲应力。设计思路上，两半联轴节的法兰盘采用均匀分布的柱销孔布局，柱销与孔之间保留合理的配合间隙，既保证柱销安装的便利性，又避免间隙过大导致传动过程中产生撞击噪声；法兰盘上的减重孔并非单纯为了降低重量，均匀分布的通孔可以在设备运行过程中带动周边空气流动，为弹性柱销提供一定的散热条件，避免长期连续运行时弹性元件因积热加速老化。从安装边界来看，这类联轴器的轴向尺寸需要匹配两端轴的伸出长度，毂体的轴孔长度要覆盖轴端的配合段，保证键连接的接触长度满足转矩传递的挤压强度要求；法兰盘的外径尺寸需要预留足够的安全间隙，

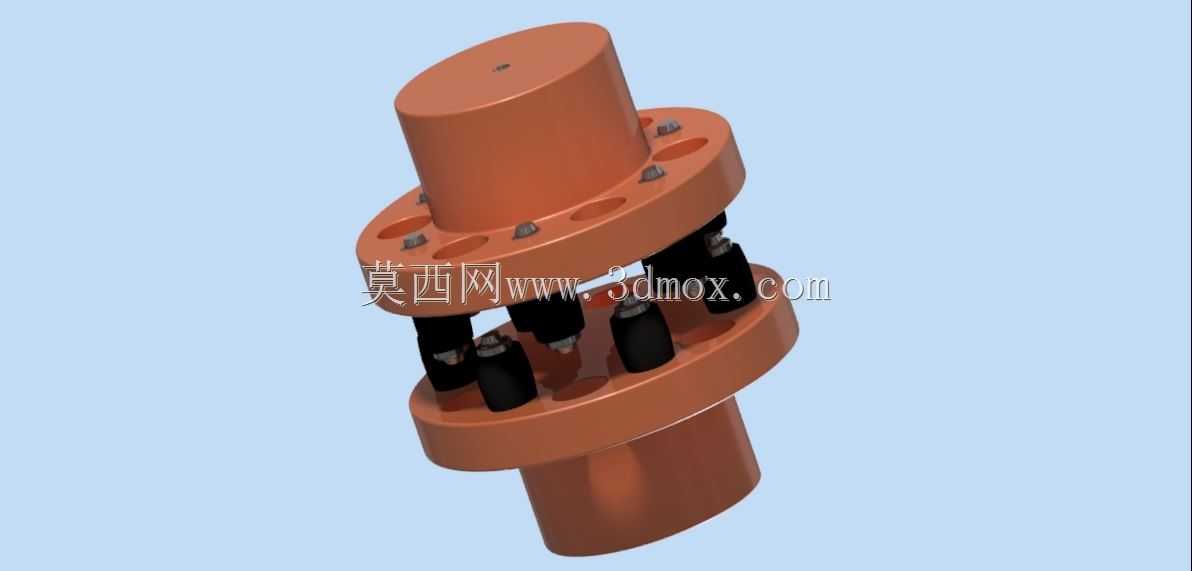

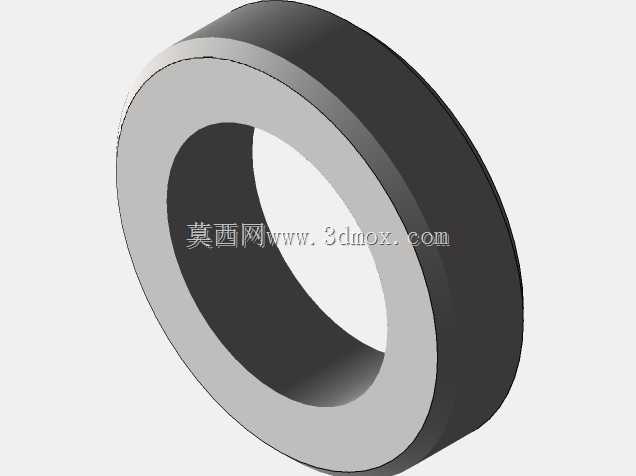

　　避免运行过程中与周边的设备护罩、管线产生刮碰；安装时需要先将两半毂体分别热装或者压装到主从动轴的轴端，确认轴端定位台阶贴合到位后，再对齐法兰盘的柱销孔，依次装入弹性柱销与端部的挡圈，最后手动盘车确认转动无卡滞后方可完成安装。实际选型过程中，需要根据计算转矩匹配对应规格的联轴器，不能单纯依照轴径选择，要考虑设备的启动载荷特性、每日运行时长等工况系数，避免弹性柱销因过载提前剪断，同时要注意弹性元件的材质适配工作环境温度，在存在油污、腐蚀性介质的场景需要选用耐油耐蚀的弹性材质，防止元件提前失效。这类联轴器的结构没有复杂的异形曲面，建模过程中优先采用旋转、阵列等特征完成主体结构，柱销孔的位置度需要严格按照分度圆尺寸约束，保证装配时所有柱销可以顺利装入，避免出现孔位错位导致的装配应力。
