双开式自动感应关节门结构设计

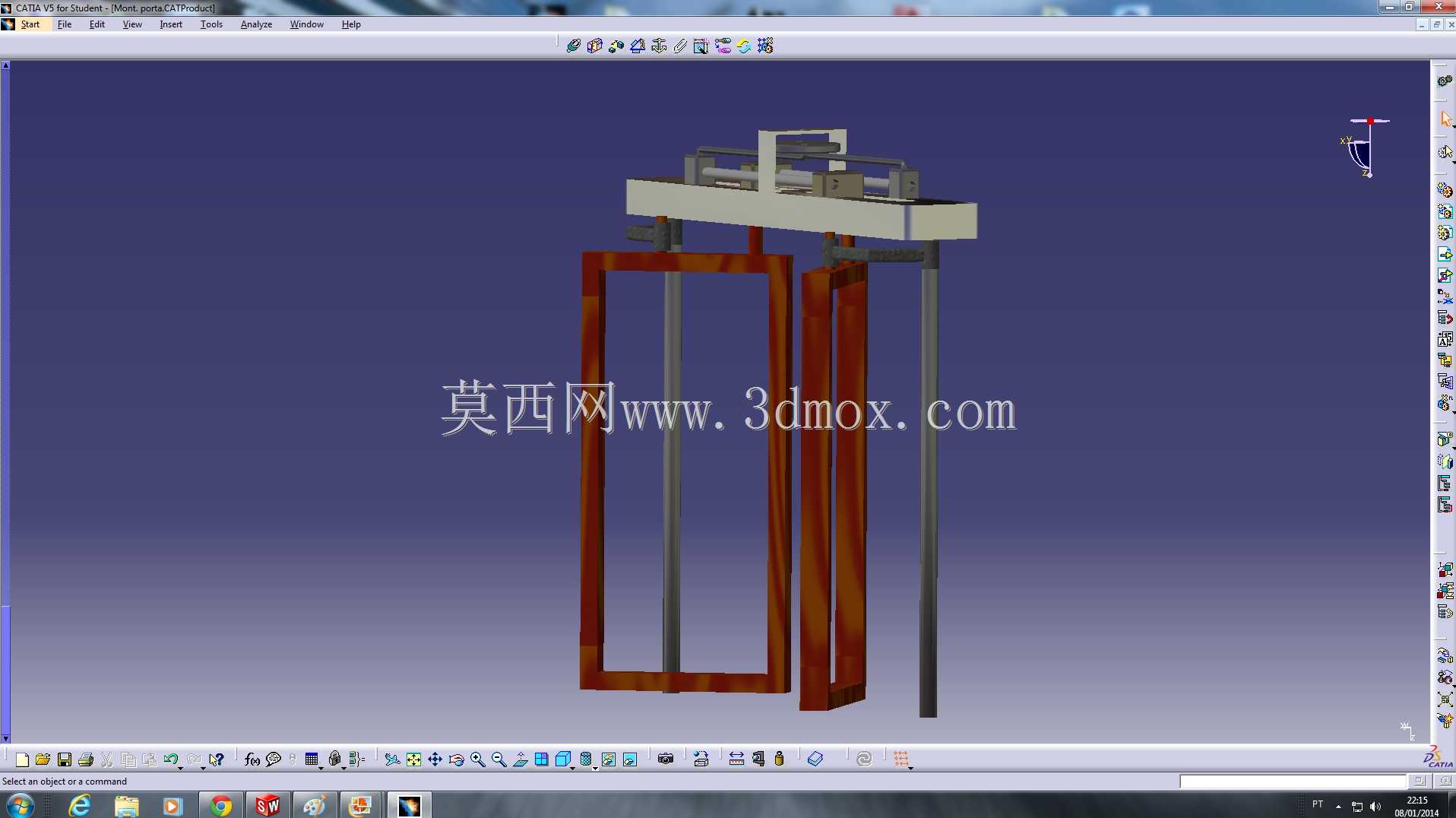

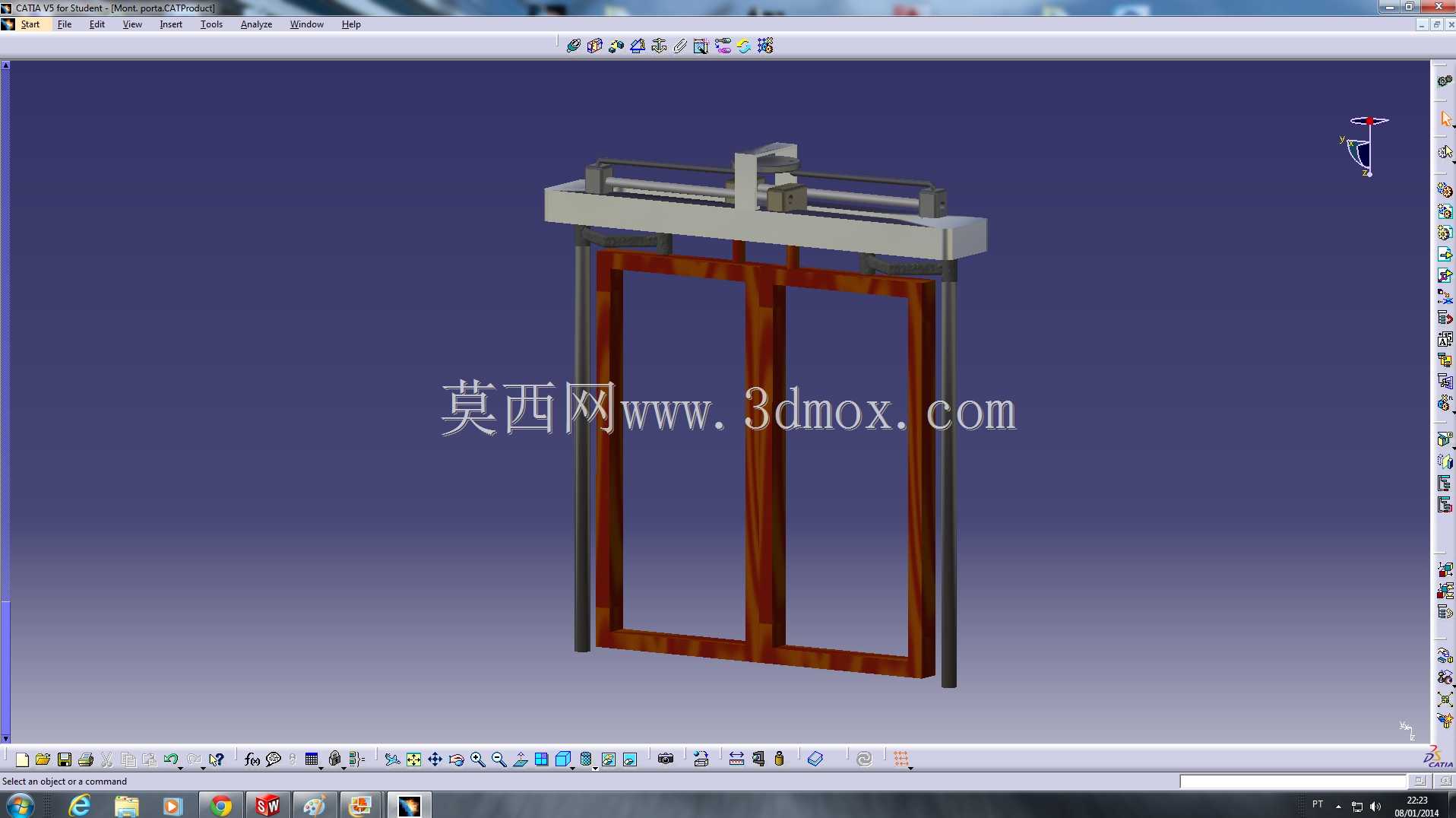

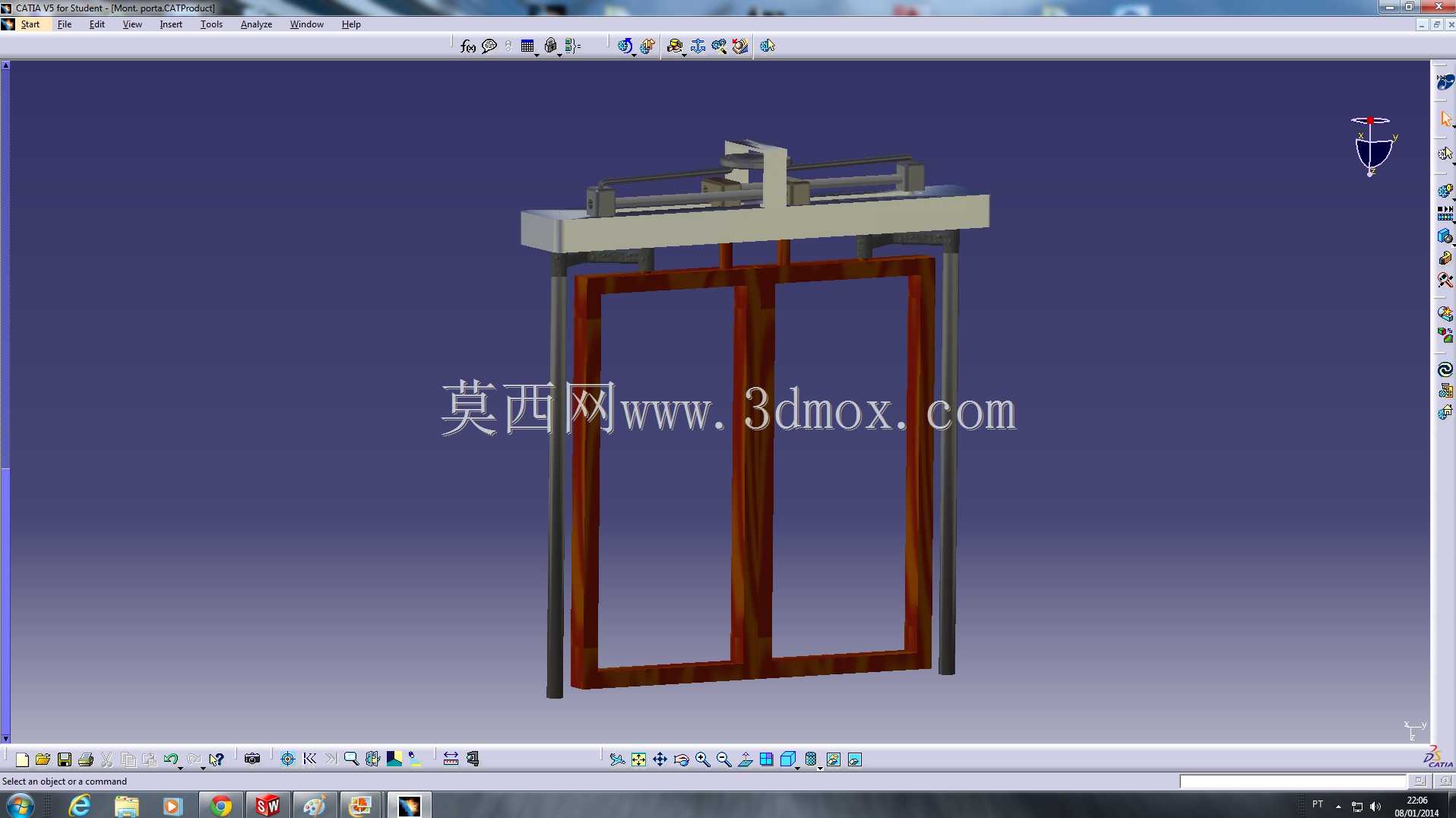

　　在洁净车间、自动化产线出入口、智能仓储通道这类对通行管控、空间隔离有明确要求的场景中，这类双开式关节门的应用占比正在逐年提升，不同于普通民用推拉门，它的结构设计需要同时兼顾开合响应速度、通行净空尺寸、运行稳定性以及长期往复动作的结构耐用性。从结构组成来看，这套门体主要分为上部传动承载横梁、两侧竖直导向立柱、双扇对开式门叶三个核心部分，上部横梁内部集成了整套直线传动副与驱动安装位，不需要额外在门洞上方做复杂的预埋结构，安装时只需要将横梁两端与两侧立柱可靠连接，再整体固定到门洞周边的建筑结构上即可，整体安装边界的宽度适配常规1.2米到1.8米的通行门洞，高度方向可根据现场实际的通行净高需求调整立柱长度，不需要改动上部核心传动模块的结构，

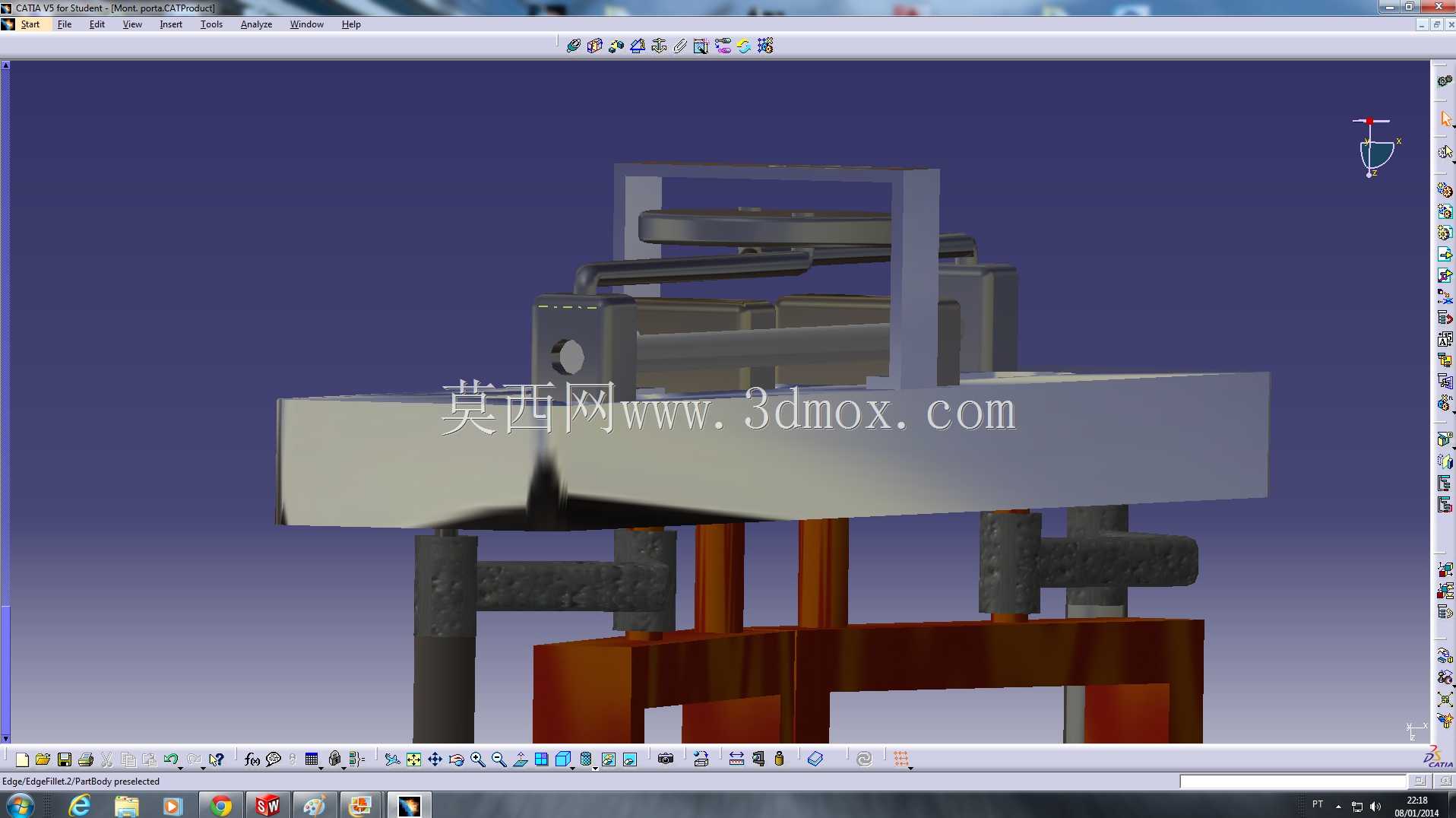

　　适配性较强。设计过程中首先考虑的是门叶的运行轨迹，双扇门叶沿着横梁内部的水平导轨做对开式直线往复运动，没有向外或者向内的摆臂动作，不会占用门洞前后的侧向空间，对于通道两侧堆放物料、布置管线的场景非常友好，不会出现门体开合过程中磕碰周边设备的问题。门叶采用框式结构，边框采用硬质型材做承载骨架，中间可根据使用场景需求加装透明视窗、密封胶条或者防护板材，比如在洁净车间场景可以加装钢化玻璃配合周边密封胶条，实现区域间的气压差维持与粉尘隔离；在设备防护场景则可以加装金属防护网或者钣金面板，避免设备运行过程中人员误入危险区域。上部的传动结构采用同步带配合滑动副的设计，驱动单元输出的动力通过同步带传递给两个门叶的连接座，

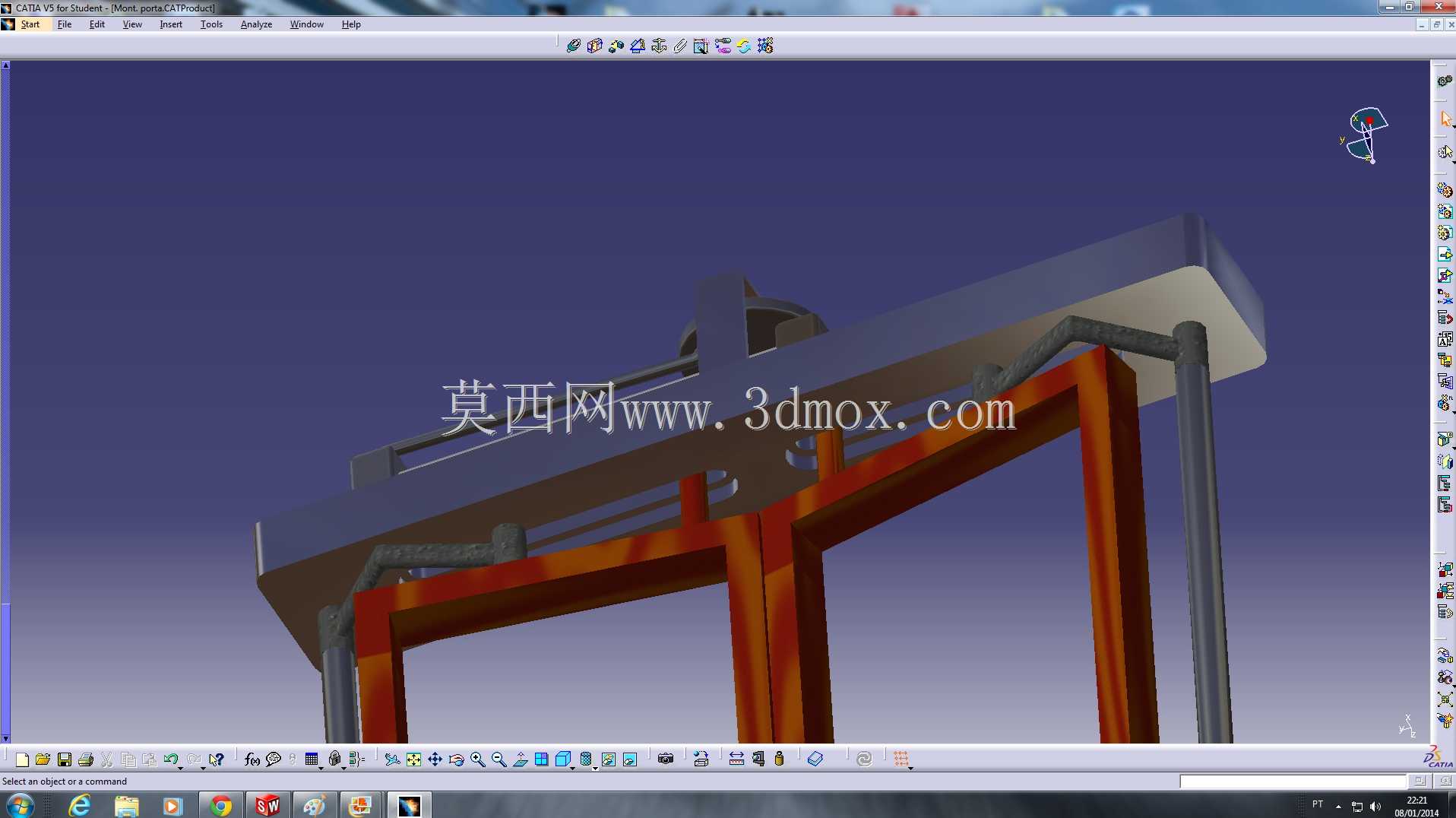

　　两个连接座分别固定在同步带的上下两个平行带段上，驱动轴正转时两个门叶同步向两侧移动实现开门，反转时同步向中间移动实现关门，两个门叶的动作完全同步，不会出现先后动作导致的卡顿或者密封间隙不均的问题。两侧的竖直立柱除了承担上部横梁的承载作用外，内侧还设置了竖直导向槽，门叶的侧边嵌入导向槽内，在开合过程中限制门叶的前后晃动量，即使在有一定风压或者人员轻微触碰门叶的情况下，也能保证门叶运行平稳，不会出现脱轨或者卡滞的问题。在结构细节处理上，门叶与横梁、立柱的配合位置都预留了可调间隙，安装时可以通过调整连接座的固定位置来修正门叶的平行度，降低现场安装的调试难度；所有运动副的位置都预留了润滑脂加注空间，日常维护时不需要完全拆解结构，

　　就能完成运动部件的润滑保养，降低长期使用的维护成本。另外这套门体的结构设计预留了感应模块的安装位，在上部横梁的中间位置可以安装红外感应、雷达感应或者门禁识别模块，不需要额外在门体外部焊接或者打孔安装支架，感应模块检测到通行信号后，直接给驱动单元发送动作信号即可实现自动开合，适配不同场景的通行管控需求。从受力角度分析，上部横梁采用截面惯性矩较大的型材结构，即使门叶总重量达到常规设计上限，横梁的中部扰度也能控制在允许范围内，不会因为长期承重出现导轨变形导致的门体运行卡滞；门叶的底部设置了可调式支撑脚，在门体高度较高的场景下，支撑脚可以辅助承担门叶的部分重量，降低上部导轨的负载，进一步提升整套结构的使用寿命。不同于常规的平开门结构，这种对开式关节门的开合行程只需要单扇门宽度的一半即可完全打开通行净空，开合动作的行程更短，响应速度更快，对于需要频繁开合的产线通道场景，能够有效减少人员或者AGV设备的等待时间，提升通道的通行效率。在密封性能设计上，两扇门叶的对接位置设置了重叠密封边，关门状态下两个密封边完全贴合，配合门叶侧边与立柱导向槽内的密封胶条，能够实现整个门洞周边的连续密封，对于有温度隔离、噪音隔离需求的作业区域，能够有效降低不同区域之间的环境干扰。
