环境温控循环防护柜体结构设计

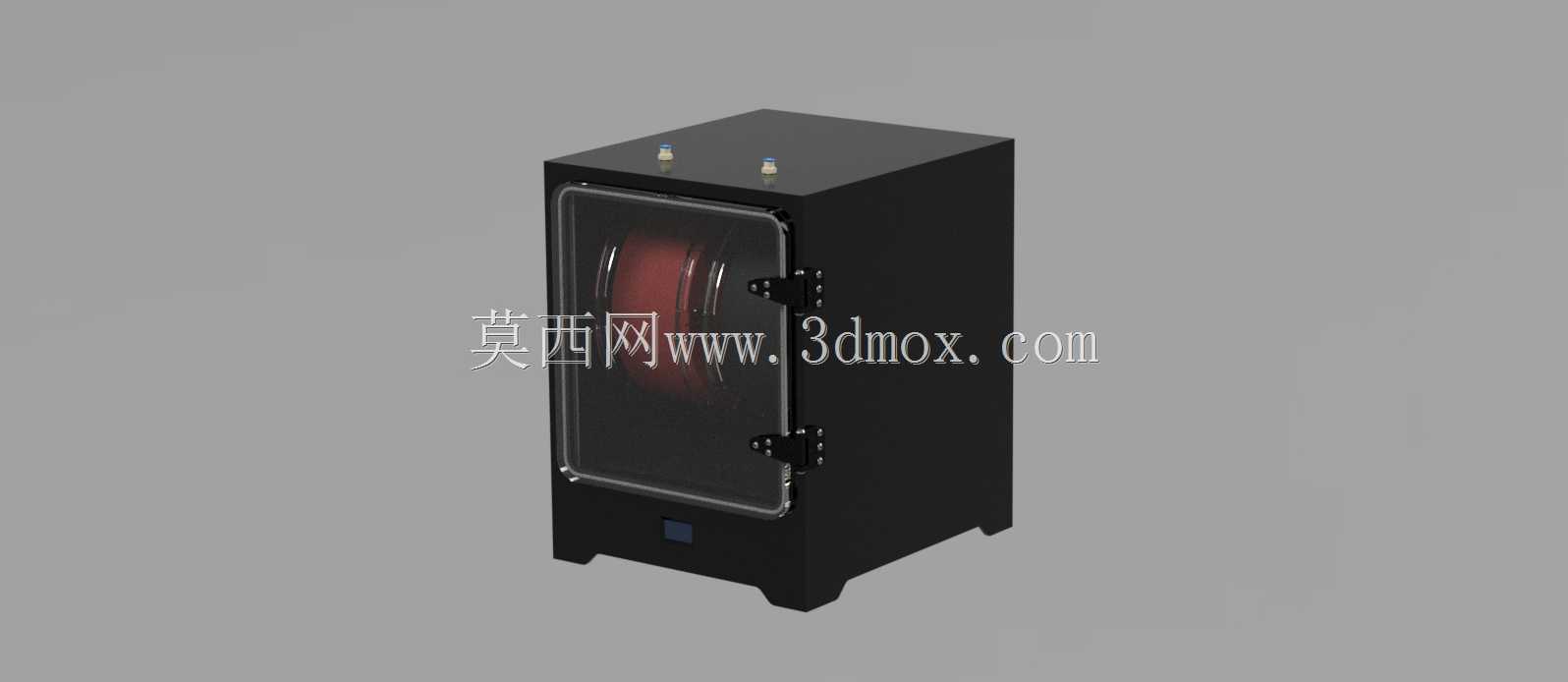

　　在工业现场环境参数监测、特种作业防护配套的场景里，这类立式密封柜体的应用覆盖了实验室环境模拟、工业现场局部环境调控、特种传感设备防护等多个细分领域，区别于普通的电气控制柜，它的核心作用是在柜体内部构建一个独立于外部的可控小环境，通过内置的温度调控模块、空气循环组件，配合密封结构实现内部温度、空气组分的稳定控制，避免外部环境的粉尘、温湿度波动、气流干扰影响内部放置的精密传感元件或者待测试样。从结构设计的角度来看，整个柜体采用立式长方体布局，底部设置四个凸起的支撑脚，将柜体主体抬离安装面15-20mm，既可以避免安装面积水、积尘直接接触柜体底板造成腐蚀，也能给底部走线、底部通风预留足够的操作空间，柜体的整体宽度控制在450mm左右，

　　深度400mm，高度800mm，这个尺寸边界刚好适配大多数工业现场的壁挂安装、台面放置需求，不需要额外占用过大的安装场地，同时内部的有效容积可以满足常规尺寸传感模块、小型试样的放置需求。柜门部分采用单开门侧开结构，门体和柜体框架之间设置了整圈的密封胶条，配合两个快开式搭扣锁实现门体的压紧密封，这种搭扣结构相比普通的转舌锁，不需要额外配备钥匙，现场操作人员可以快速开合柜门，同时压紧力均匀分布在整个门体边框上，能有效避免密封间隙导致的内外空气交换，门体上嵌入了整块透明观察窗，不需要打开柜门就可以直接观察内部的设备运行状态、试样变化情况，观察窗采用耐温的透明工程材质，不会因为内部温度变化出现起雾、变形的问题。

　　柜体顶部预留了两个传感元件安装位，可以直接外接温度、压力或者气体组分检测探头，探头和柜体顶板之间采用密封接头固定，既保证了检测数据的准确性，也不会破坏柜体的整体密封性能，柜体内部的侧壁预留了多层安装条的固定孔位，可以根据实际使用需求调整内部置物架的高度，适配不同高度的内置设备，内置的空气循环组件采用侧置风道设计，不会占用柜体正面的有效放置空间，循环气流沿着柜体侧壁流动，避免直吹内部放置的精密元件造成局部温度偏差。在建模过程中，需要重点关注密封配合面的公差匹配，搭扣锁的安装位置需要和门体、柜体框架的加强筋位置对应，避免长期开关门出现框架变形，观察窗的嵌入槽需要预留密封胶条的安装余量，保证装配后玻璃不会出现松动，

　　底部支撑脚的位置需要做加强筋处理，避免柜体满载后出现底板变形，顶部的探头安装孔需要根据常用的传感探头规格做通用化设计，兼容不同直径的探头安装需求，不需要额外做二次开孔加工。这类柜体在实际使用中，经常会配套温湿度传感器、气体传感器使用，作为传感元件的防护和环境调控载体，在化工现场的气体监测、实验室的小型环境试验、精密电子元件的存储防护场景里都有稳定的应用，相比大型的环境试验箱，它的体积更小，安装更灵活，可以直接布置在监测点位附近，减少采样管路带来的检测延迟，同时密封结构可以隔绝外部的腐蚀性气体、粉尘，延长内部传感元件的使用寿命，降低现场维护的频率。
