16mm孔径EIXO GUIA导向轴支撑座

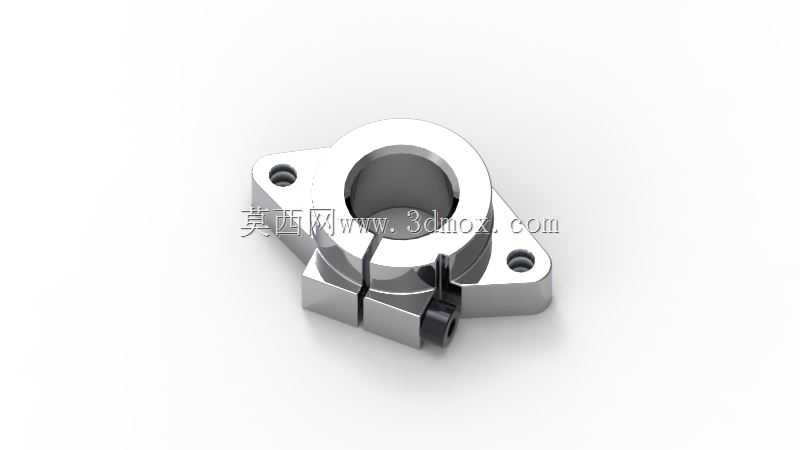

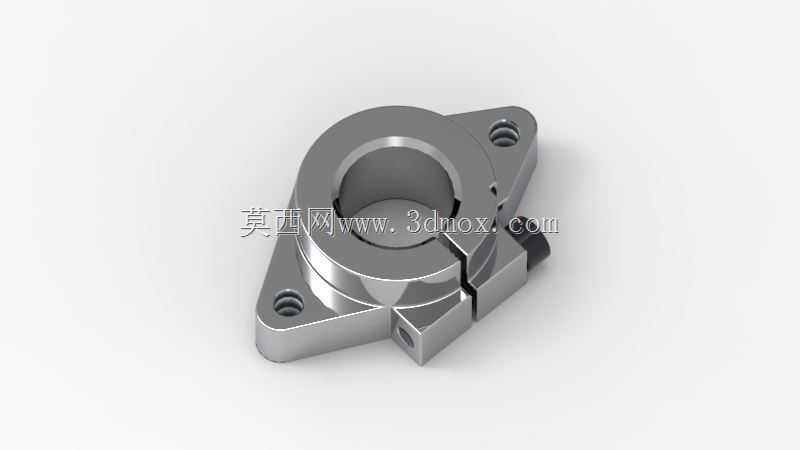

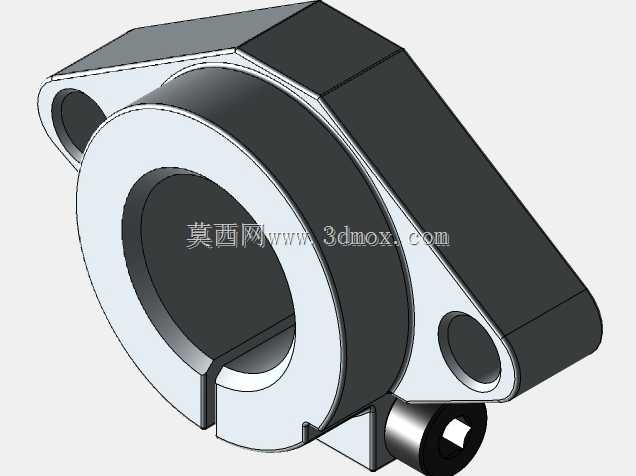

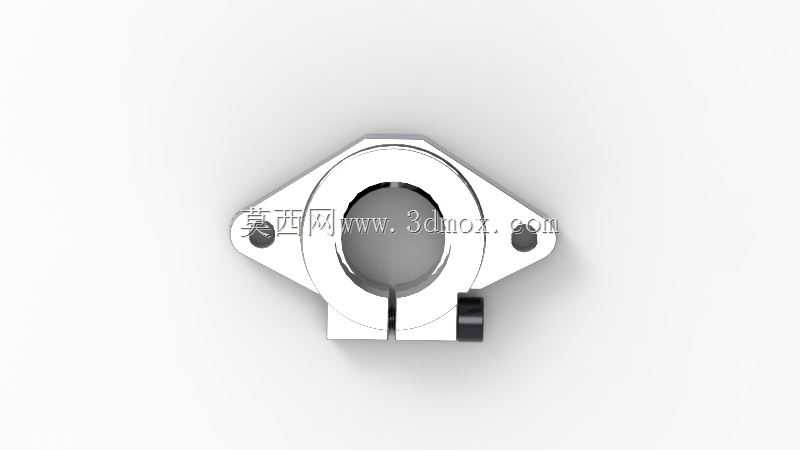

　　这款支撑座主要面向直线运动传动场景的轴类固定需求，在自动化输送线、精密检测设备、小型模组滑台的搭建中都能见到这类结构的身影，核心作用是为直径16毫米的光轴、导向轴提供稳定的径向支撑与轴向定位，避免轴件在往复运动过程中出现挠曲变形、径向窜动的问题。从结构设计来看，它采用了菱形法兰安装的布局，两个安装孔分布在支座主体的对角延伸耳位上，这种布局相比圆形法兰能在有限安装空间里减少占用面积，同时保证安装后的抗扭转力矩足够，不会因为轴端受侧向力就出现支座偏转的情况。支座的轴孔部分采用了开口夹紧式的结构设计，轴孔侧壁开有一道贯通的收缩缝，侧面预留了锁紧螺钉的安装位，实际装配时不需要提前将轴件从端部穿入，可以直接把轴件卡入轴孔后拧紧锁紧螺钉，

　　就能实现对轴件的抱紧固定，这种设计很大程度上降低了长轴装配的难度，尤其是在设备后期维护更换轴件的时候，不需要拆解轴上其他预装的零部件，就能完成支座的拆装调整，大幅减少运维的工作量。在安装边界方面，这款支座的法兰安装面为平整加工面，两个安装孔的孔位同轴度、与轴孔的垂直度都做了公差约束，实际安装时只要将支座贴合在设备安装基板的对应位置，用对应规格的内六角螺钉穿过安装孔锁紧即可，不需要额外做定位销的二次配做，因为支座本身的加工精度已经能满足常规直线运动场景的定位要求。轴孔的内孔表面做了光滑处理，没有尖锐毛刺，抱紧轴件的时候不会刮伤光轴的镀铬表面，能避免轴件表面出现凹痕影响后续直线轴承滑动的顺畅度。在实际选型应用中，这类支撑座通常成对使用，

　　分别布置在导向轴的两端，为轴件提供两点支撑，支撑间距可以根据轴的长度、负载大小灵活调整，当轴上搭载的运动负载较大、运动行程较长时，可以在轴的中间位置额外增加同规格的支撑座，进一步提升轴系的整体刚性，避免轴在高速往复运动中出现共振问题。很多做小型非标自动化设备的工程师在搭建推料机构、检测位移机构的时候，都会优先选这种夹紧式的菱形支撑座，一方面是它的安装空间占用小，在紧凑的设备布局里更容易排布，另一方面是它的夹紧固定方式比顶丝固定的支座抱紧力更均匀，不会出现顶丝顶伤轴表面、长期运行后轴件松动偏移的问题。从结构细节来看，支座的主体转角位置都做了小倒角处理，没有尖锐的棱角，在车间装配作业的时候能避免划伤操作人员的手套或者皮肤，

　　也能减少装配过程中磕碰产生的毛刺影响安装精度。锁紧螺钉的安装位做了沉孔设计，螺钉拧紧之后头部不会突出支座表面，不会和周边运动的零部件产生干涉，这个细节在紧凑结构的设备里非常实用，很多新手工程师选型时容易忽略螺钉突出的问题，最后装配时才发现运动件和螺钉头碰撞，不得不临时修改安装位，耽误项目进度。另外这种支撑座的材质通常采用铝合金加工，表面做阳极氧化处理，重量比钢制支座轻很多，在移动负载的模组上使用时，不会额外增加太多运动负载的重量，同时铝合金的防锈性能好，在一般的车间环境下长期使用也不会出现锈渍污染设备台面的问题，不需要额外做表面防锈处理。在实际装配调试的时候，需要注意先把支座的安装螺钉轻轻带紧，不要一次性锁死，将导向轴穿入调整好同轴度，确认轴上的滑动件能顺畅无卡滞地往复运动之后，再交替拧紧法兰安装螺钉和轴孔的夹紧螺钉，这样能避免因为安装应力导致轴孔偏斜，出现轴件弯曲、滑动阻力变大的问题。如果是用于对运动精度要求较高的检测类设备，还可以在安装支座的时候用百分表打一下轴的径向跳动，微调支座的安装位置，将跳动量控制在要求的公差范围内，再完全锁紧所有螺钉，就能满足高精度场景的使用要求。
