小型桌面级数控雕刻加工设备结构

　　这款小型桌面加工设备的结构设计，核心瞄准个人工坊、创客空间、教学实训场景的小尺寸工件加工需求，区别于工业级大型CNC设备的占地大、成本高、操作门槛高的特点，整体结构围绕小空间部署、轻量加工、易组装调试的核心目标搭建。从实际应用场景来看，这类设备可覆盖软金属、亚克力、密度板、PCB板等材质的小余量切削、雕刻、钻孔作业，适合手板件打样、个性化文创产品加工、电子线路板制作、教学演示数控加工原理等场景，不需要配套大型车间的工业气源、高压供电配套，普通民用桌面即可完成部署安装。

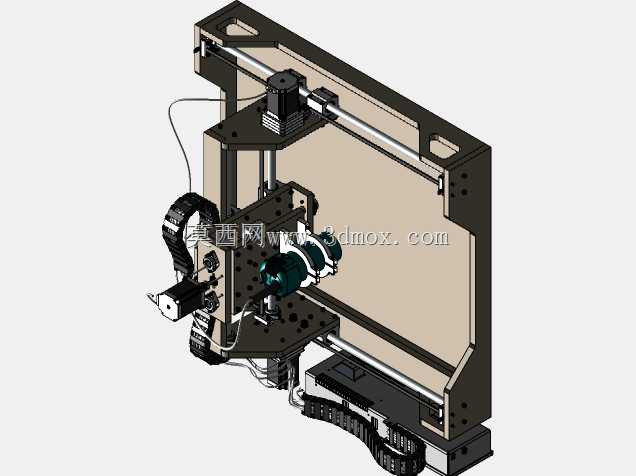

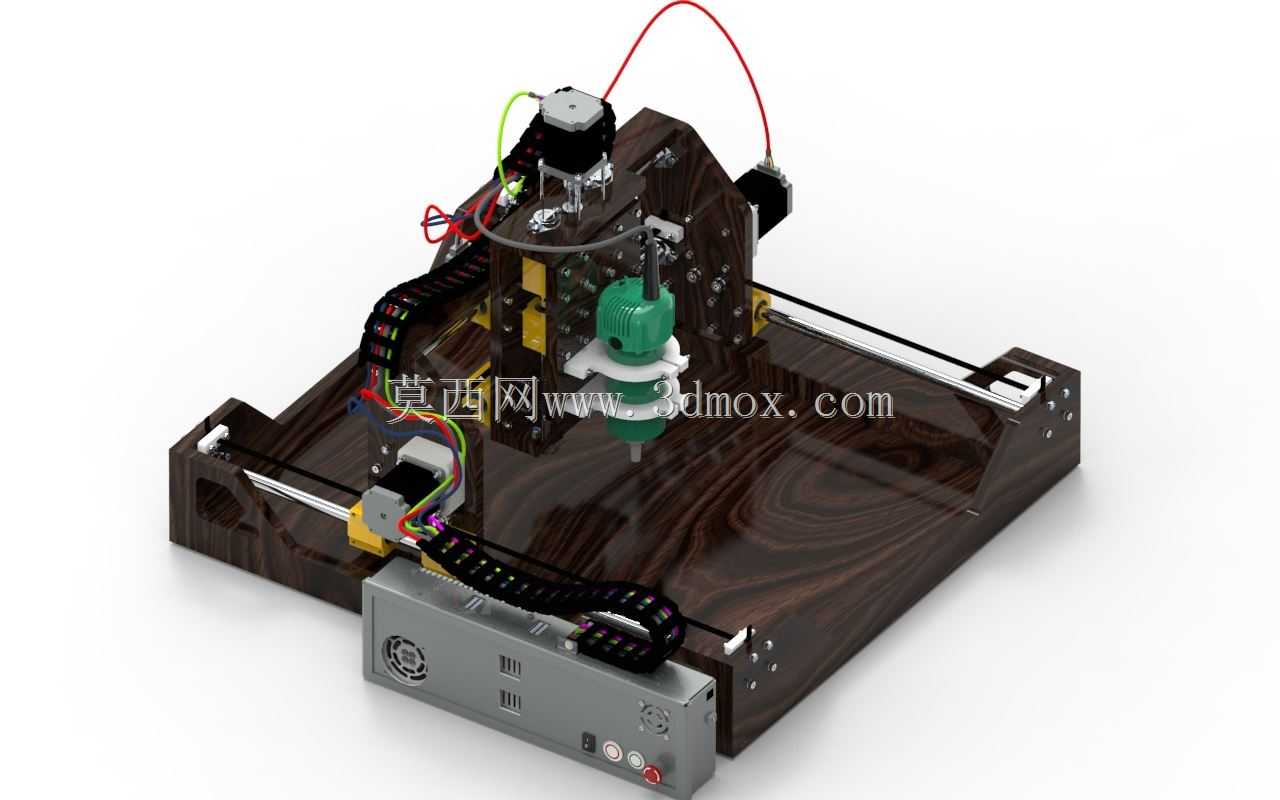

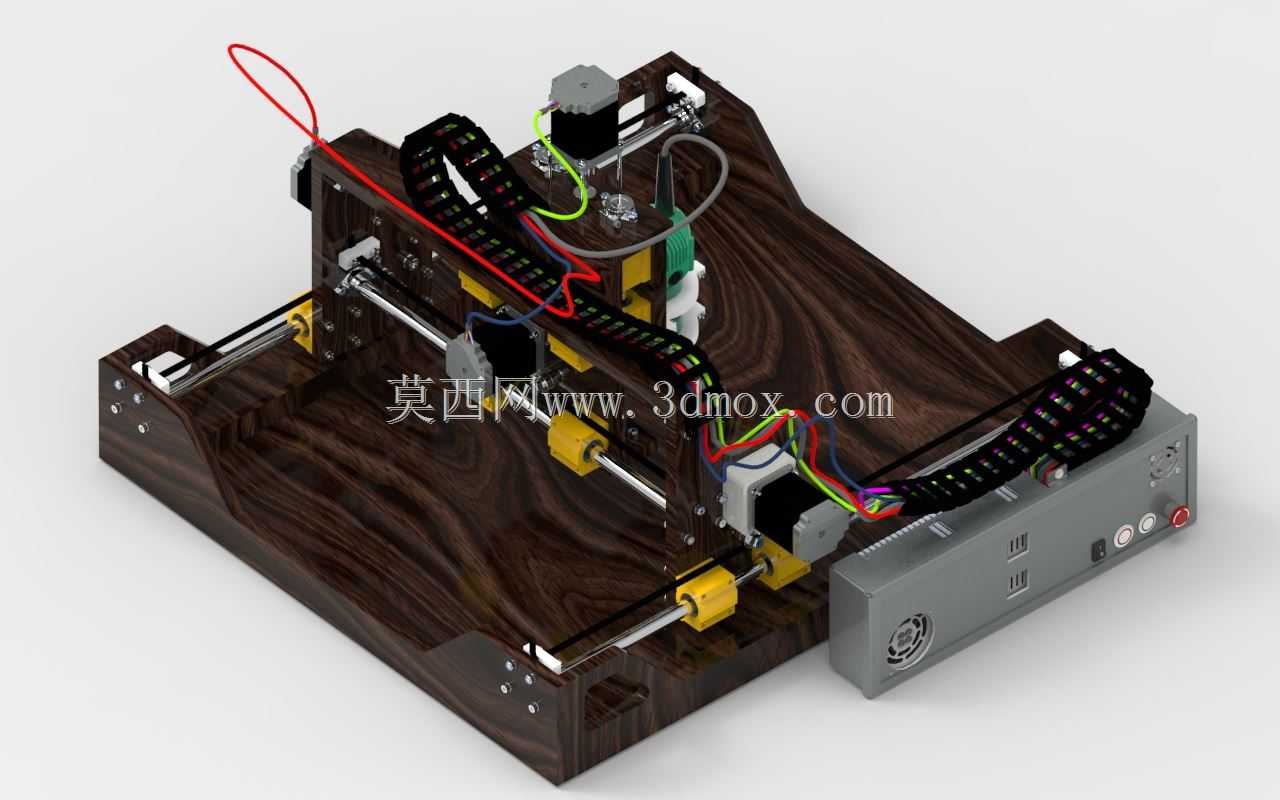

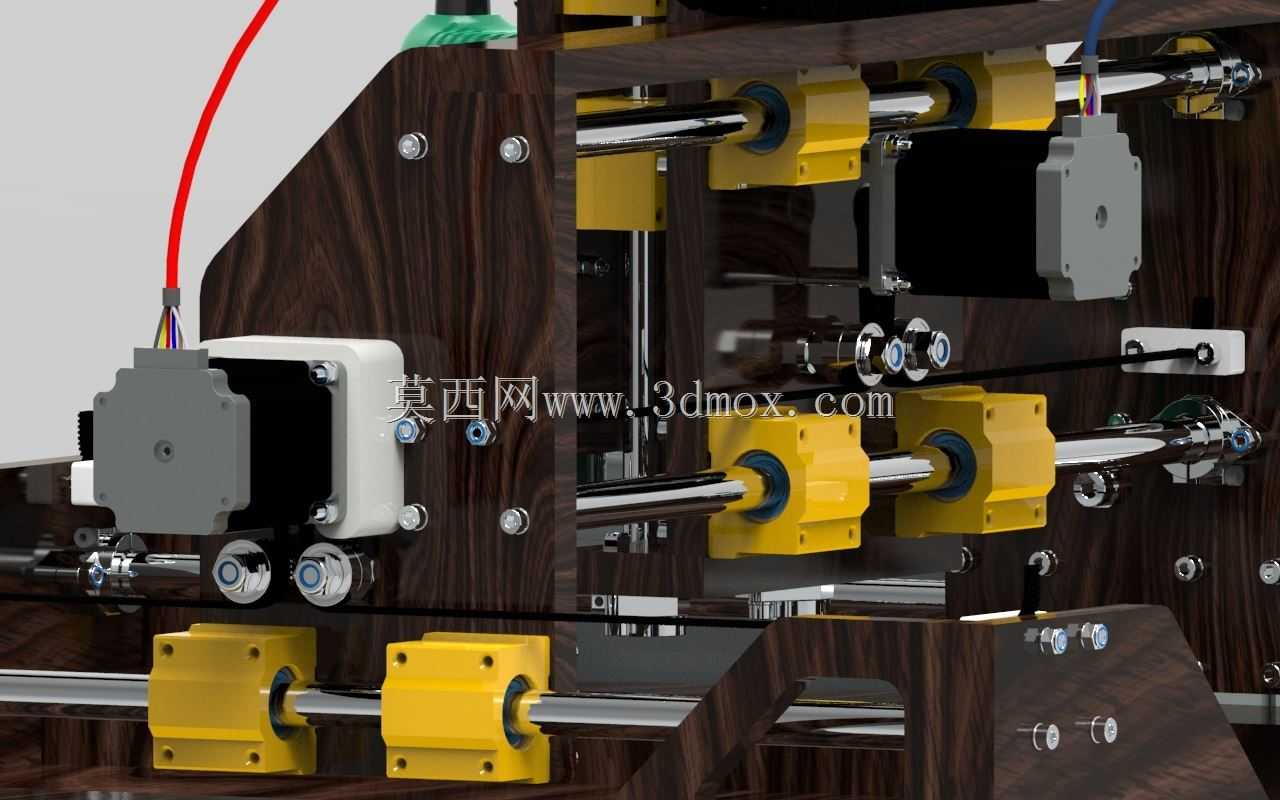

　　结构设计上采用龙门式动横梁布局，X轴传动组件布置在底座两侧的平行导轨上，Y轴集成在龙门横梁上承载Z轴滑台，主轴组件固定在Z轴滑台端面，三轴均采用步进电机配合丝杠传动的方案，传动链路短，反向间隙控制难度低，日常维护只需要定期清理导轨丝杠的切屑、补充润滑脂即可，不需要复杂的专业调校流程。底座采用层压木质板材拼接结构，相比金属焊接底座，加工难度低、自重更轻，同时板材本身的阻尼特性可以吸收一部分主轴高速运转产生的振动，降低切削过程中的振纹概率，底座下方预留了电控箱的安装空间，将驱动板、电源模块集中收纳在底座前端的金属电控盒内，既可以缩短电机到驱动板的接线长度，减少信号干扰，也能避免加工过程中的切屑、切削液飞溅到电控元件上引发故障。

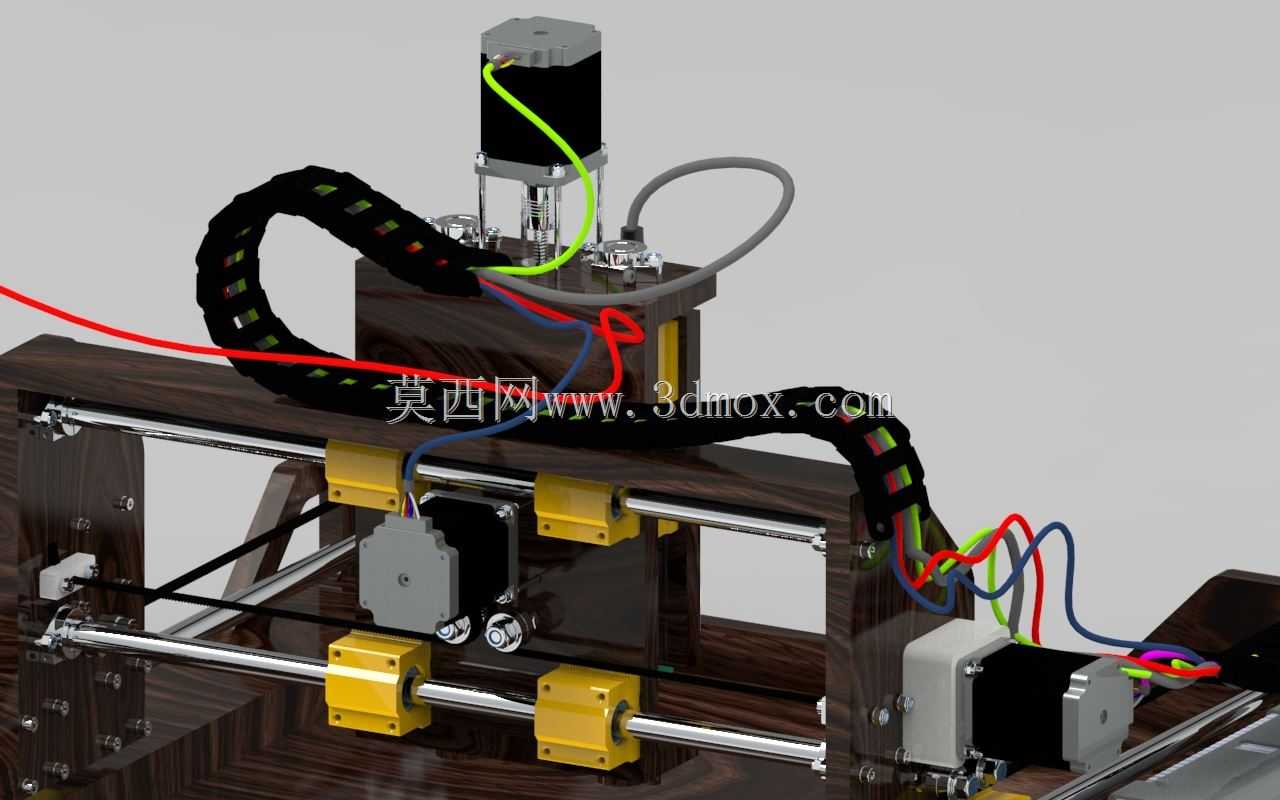

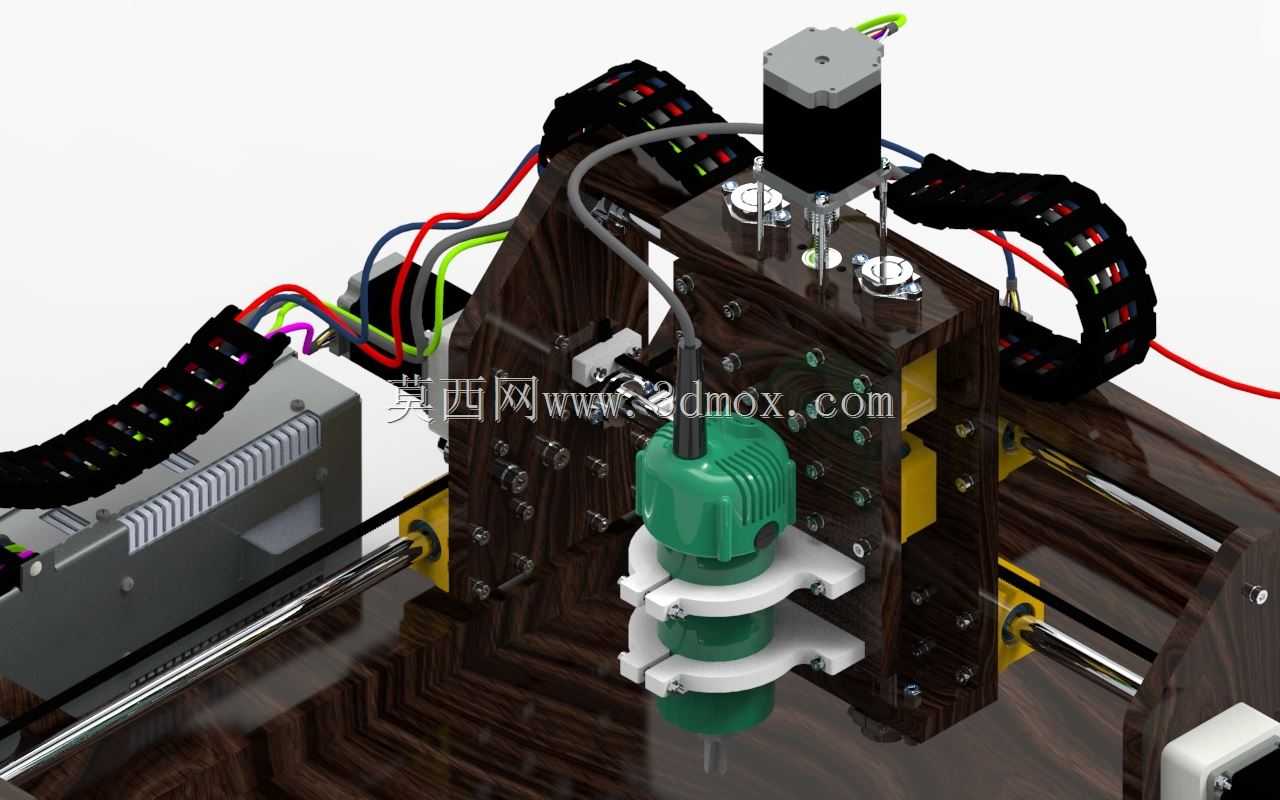

　　拖链采用封闭式尼龙拖链，分别布置在X轴两侧和Z轴侧边，将电机动力线、主轴供电线全部收纳在拖链内部，避免轴系移动过程中线缆反复弯折出现断线，也防止线缆外露被切屑刮破。主轴采用高速风冷电主轴，固定在Z轴滑台的安装座上，主轴夹头适配标准雕刻刀具，更换刀具只需要使用配套的扳手即可完成锁紧，不需要复杂的对刀辅助工具，适合小批量多工序的快速换刀需求。

　　从安装边界来看，设备整体长宽尺寸控制在普通家用书桌的可容纳范围内，高度不超过常规桌面置物架的层间高度，部署时只需要在桌面预留平整的放置区域，保证底座四个角受力均匀即可，不需要额外打膨胀螺栓固定地面，设备运行时的振动幅度控制在小范围内，不会出现加工过程中设备移位的问题。X轴的有效行程覆盖底座大部分宽度，Y轴行程可以满足小尺寸工件的整面加工需求，Z轴行程可以适配不同厚度的工件装夹，工作台面直接采用底座的平整上表面，用户可以根据加工需求自行加装工件压板、T型槽工作台或者吸盘夹具，拓展装夹适配性。

　　设计过程中优先考虑了非专业用户的组装调试难度，所有结构件的安装孔位都做了对位设计，组装时不需要复杂的专用工装，按照装配顺序即可完成整机拼接，传动部分的预紧调节都设置了外露的调节螺丝，用户在使用过程中如果出现传动间隙过大的问题，可以直接通过调节螺丝调整丝杠和导轨的预紧力，不需要拆解整机结构。走线布局上做了分层处理，强电线路和弱电信号线路分开布置，减少主轴运转时的电磁干扰对步进电机驱动信号的影响，避免出现丢步、加工尺寸偏差的问题。设备的电控盒面板上预留了电源开关、调速旋钮、接口扩展位，用户不需要拆开电控盒即可完成电源通断、主轴转速调节的操作，日常使用的操作门槛较低，同时电控盒表面开了散热通风孔，配合内置的散热风扇，可以保证长时间连续加工时电控元件的温度处于合理区间，不会因为过热触发保护停机。

　　从实际加工表现来看，这类小型设备的切削进给速度匹配小直径刀具的加工参数，在加工亚克力、密度板等非金属材质时，可以获得较好的表面光洁度，加工软铝、铜等软金属时，控制合适的切削深度和进给速度，也能满足手板件的精度要求，适合非工业量产场景下的小批量加工、创意制作、教学实训使用，结构上没有采用复杂的特殊定制零件，大部分标准件都可以直接从市场采购替换，后期维护成本较低，用户也可以根据自己的加工需求对结构进行改装，比如更换更高功率的主轴、加长轴系行程、加装冷却系统等，拓展设备的加工能力。
