小型螺杆式手动台虎钳结构设计

　　日常小型工件加工作业场景里，这类小型螺杆式手动虎钳的使用频率远高于大型重型台钳，不管是家用DIY小件修配、街边维修摊的小零件夹持，还是教学实训场景里的基础钳工操作、电子元器件引脚修整、小型塑料件飞边打磨，甚至是模型制作时的小零件粘接固定，都能看到这类小尺寸虎钳的身影。和重型机用虎钳不同，这类小型虎钳不需要固定在大型铸铁工作台上，自身重量轻，挪动方便，甚至可以临时夹持在厚度适配的桌面边缘，不需要复杂的安装步骤，适配的作业场景更加灵活。

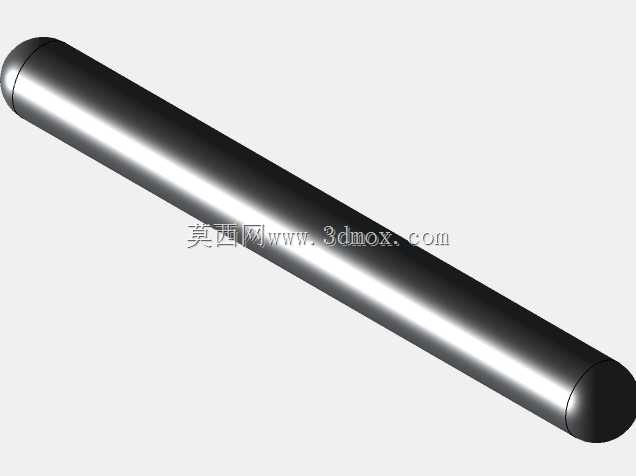

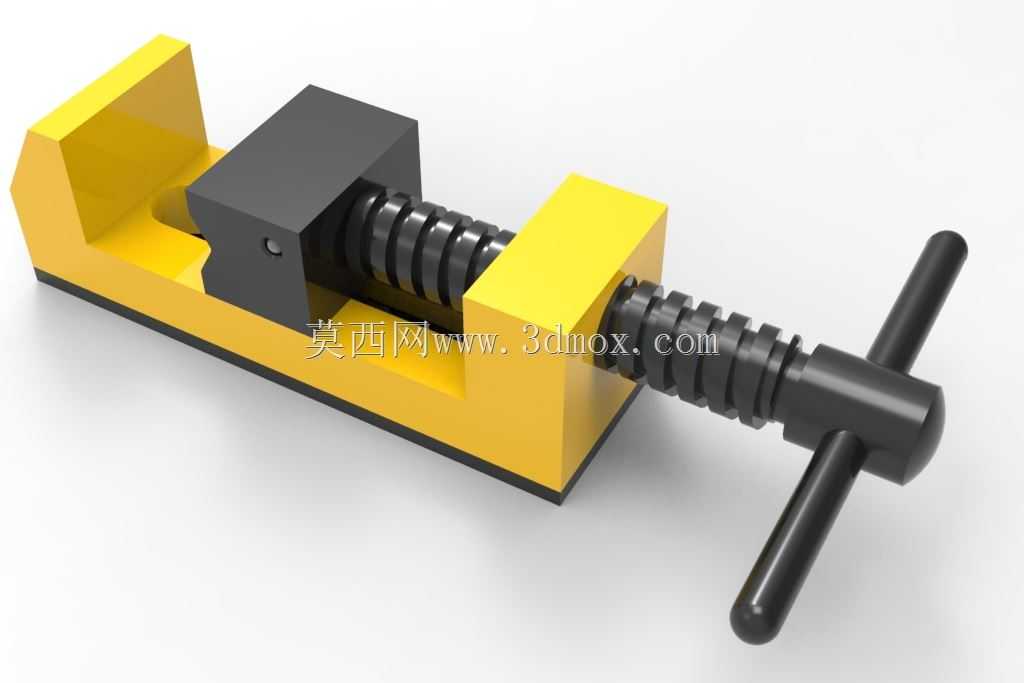

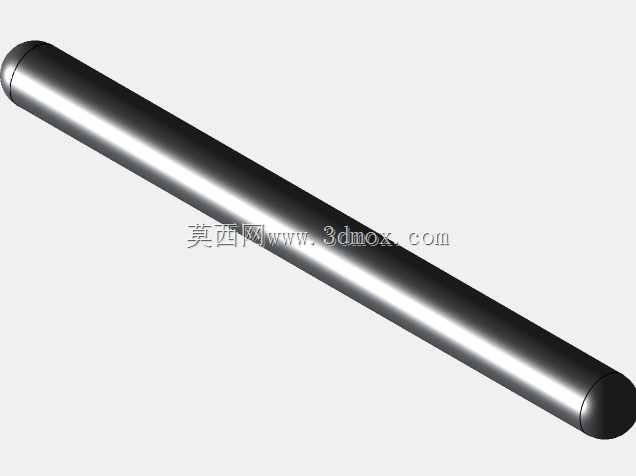

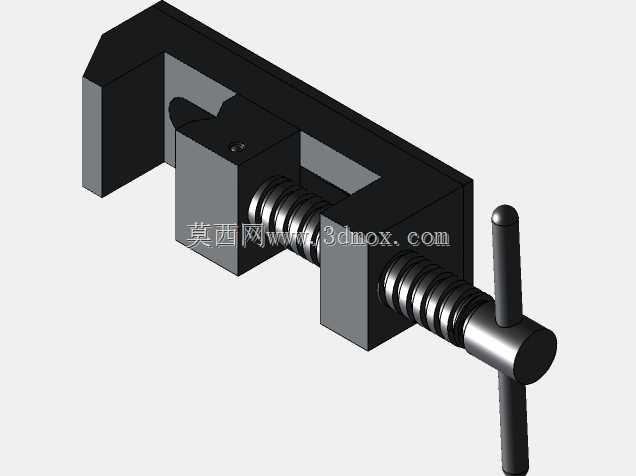

　　从功能逻辑上看，这款虎钳采用最经典的螺杆直推传动结构，没有额外的增力杠杆或者快速移动机构，完全依靠T型螺纹的自锁特性实现夹持力保持，转动端部的T型手柄时，螺杆带动活动钳身沿着固定钳身的导向槽做直线往复运动，实现钳口的开合。固定钳身和活动钳身的钳口位置都做了平面处理，没有额外的齿纹设计，夹持软质工件比如铝件、塑料件、木质小件的时候，不会在工件表面留下压痕，当然如果需要夹持硬度较高、容易打滑的金属工件，也可以自行在钳口位置粘贴防滑橡胶垫或者加装齿形钳口板，拓展夹持适配性。

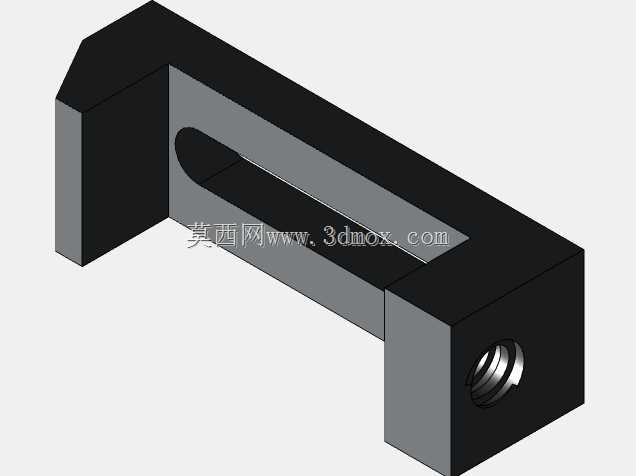

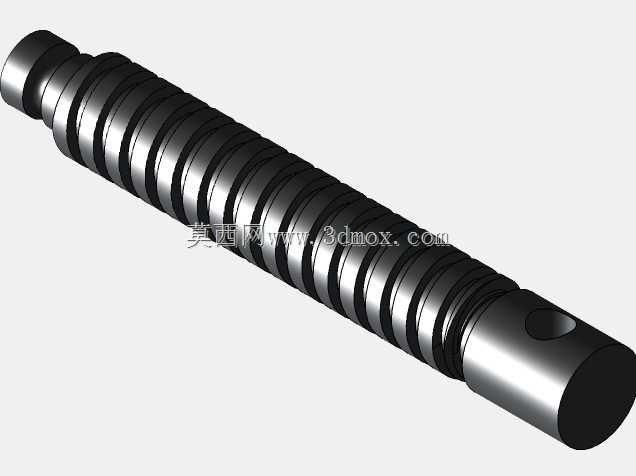

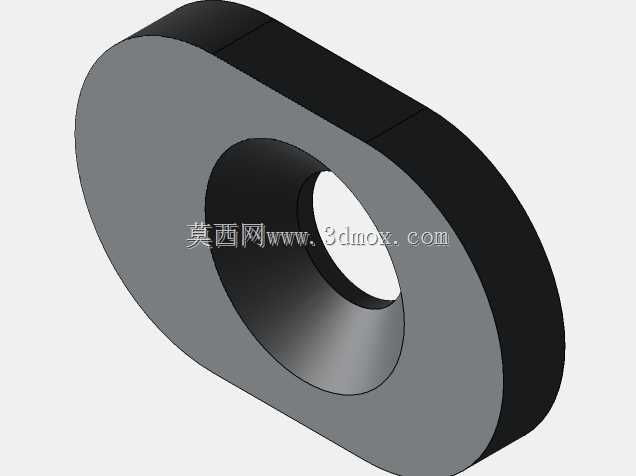

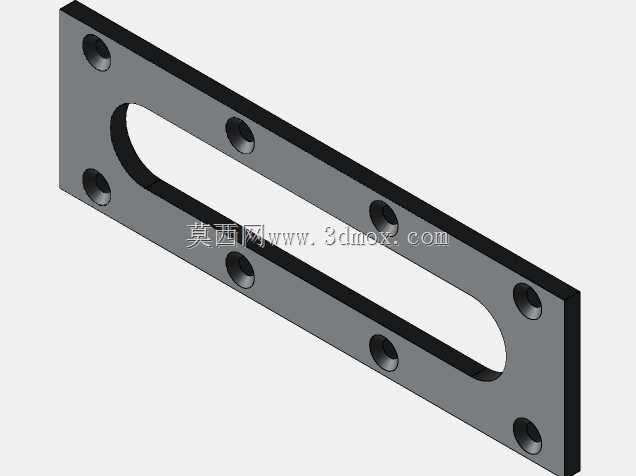

　　设计这款虎钳的时候，首先要考虑的就是导向结构的配合间隙，固定钳身的导向槽和活动钳身的导向凸台之间，不能留过大的间隙，否则夹持工件的时候活动钳身会出现上翘或者侧偏，导致夹持不稳，螺杆和活动钳身的连接位置采用间隙配合的销轴结构，螺杆转动的时候不会带动活动钳身跟着转动，同时能把螺杆的旋转运动顺畅转化为活动钳身的直线运动。钳身主体采用分体式结构，固定钳身是L型的整体结构，底部做了加厚处理，保证整体刚性，活动钳身是方块式结构，和导向槽的接触面积足够大，夹持的时候受力均匀，不会出现应力集中导致的钳身变形。螺杆部分采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复开合使用也不容易出现滑牙问题，螺杆的端部和T型手柄采用过盈配合连接，不需要额外的紧固件，装配简单，日常使用也不会出现手柄脱落的问题。

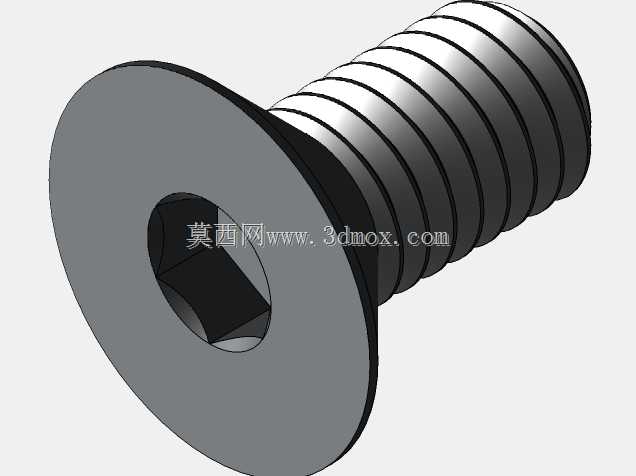

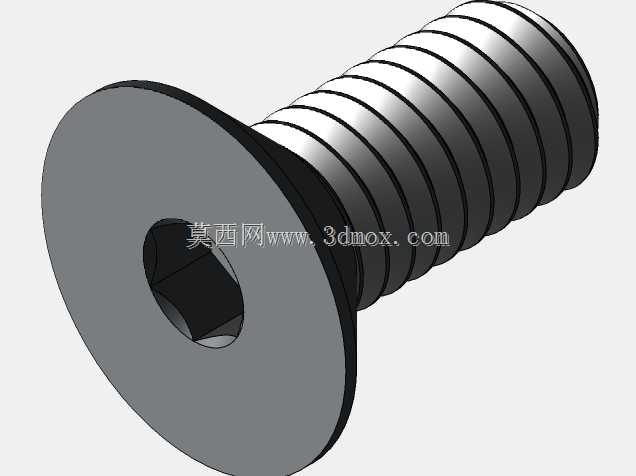

　　从安装边界和外形尺寸来看，这款小型虎钳的整体长度控制在常规手掌可握持的范围，钳身最大开口尺寸适配日常小型工件的夹持需求，固定钳身的底部平面度有明确要求，如果需要长期固定在工作台面上，可以在底部预留的安装孔位置穿入螺栓进行固定，临时使用的时候直接依靠自身重量和底部的防滑结构就能保持稳定。钳身的高度设计也充分考虑了小型作业的操作空间，不会因为钳身过高导致打磨、钻孔的时候操作干涉，T型手柄的长度经过优化，转动的时候不需要太大的力就能获得足够的夹持力，同时手柄转动的时候不会和钳身或者工作台面发生碰撞，操作空间充足。

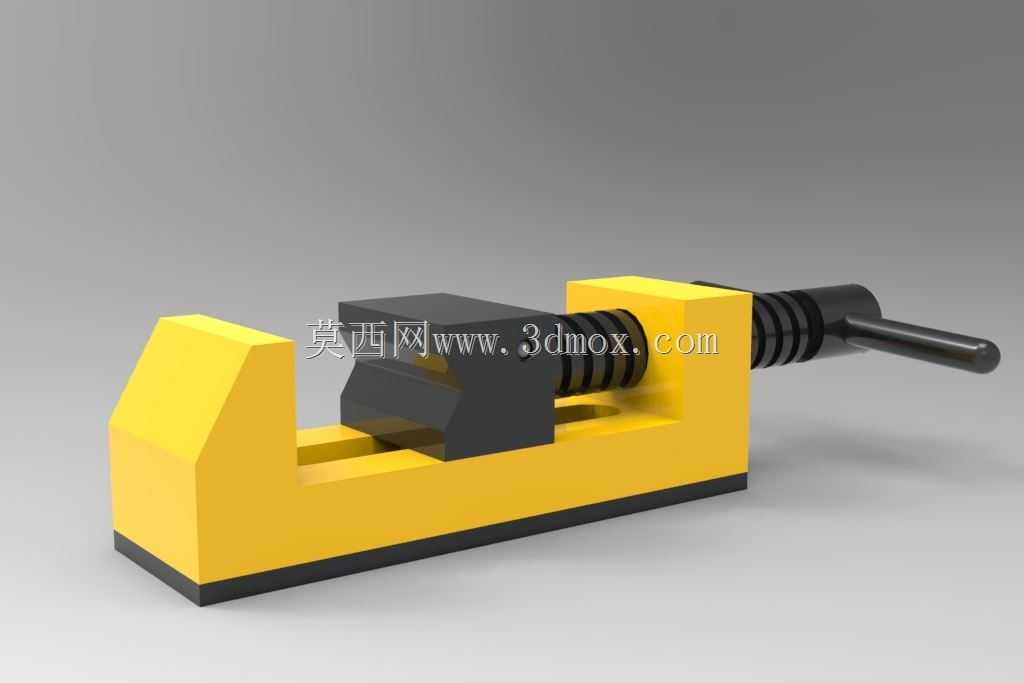

　　实际使用过程中，这类小型虎钳的维护成本极低，只需要定期在螺杆和导向槽的位置涂抹少量润滑脂，就能保证开合顺畅，避免生锈卡滞。和快速夹钳相比，螺杆式结构的夹持力调节范围更广，既可以轻轻夹持住易碎的薄件，也可以施加足够的力夹持需要锉削、钻孔的金属小件，不会出现夹坏工件或者夹持力不足打滑的问题。钳身的配色采用高对比度的黄黑搭配，在杂乱的工作台面上很容易识别，不容易被工具或者工件遮挡，日常整理收纳的时候也方便快速找到。很多刚接触钳工操作的新手，在练习锉削、锯削基本功的时候，用这类小型虎钳就能完成基础操作训练，不需要占用大型台虎钳的工位，实训场地的设备利用率也能得到提升。另外在户外临时维修作业的时候，这类小型虎钳可以放在工具包里随身携带，遇到需要夹持的小零件，不需要找专门的工作台，找个平整的石块或者木板就能临时固定使用，适配性非常强。
