手动台式压合冲孔工装设备结构

　　这款手动台式压装设备，在小批量零部件加工、维修工位、样品试制场景中使用率极高，相比大型气动、液压压装设备，它无需外接动力源，不占用车间固定气源、电源点位，桌面放置即可投入使用，适配多品种小批量的柔性生产需求，常见于五金件压装、皮具冲孔、小型零部件铆接、电子元件压合等工序，也可作为实验室、手工作坊的通用压合作业设备，作业时无动力噪音，操作门槛低，新员工经过简单操作指引即可上手作业。

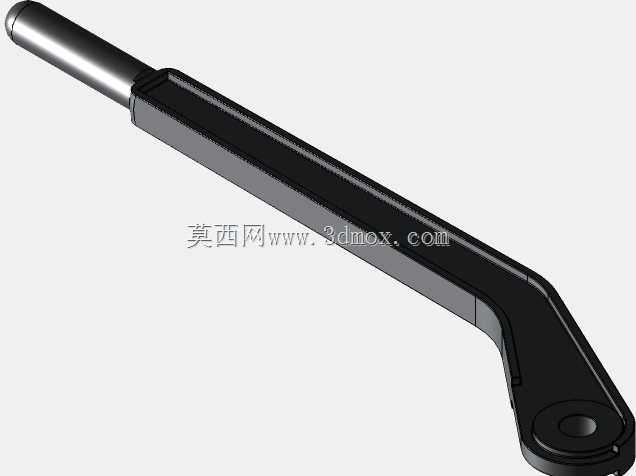

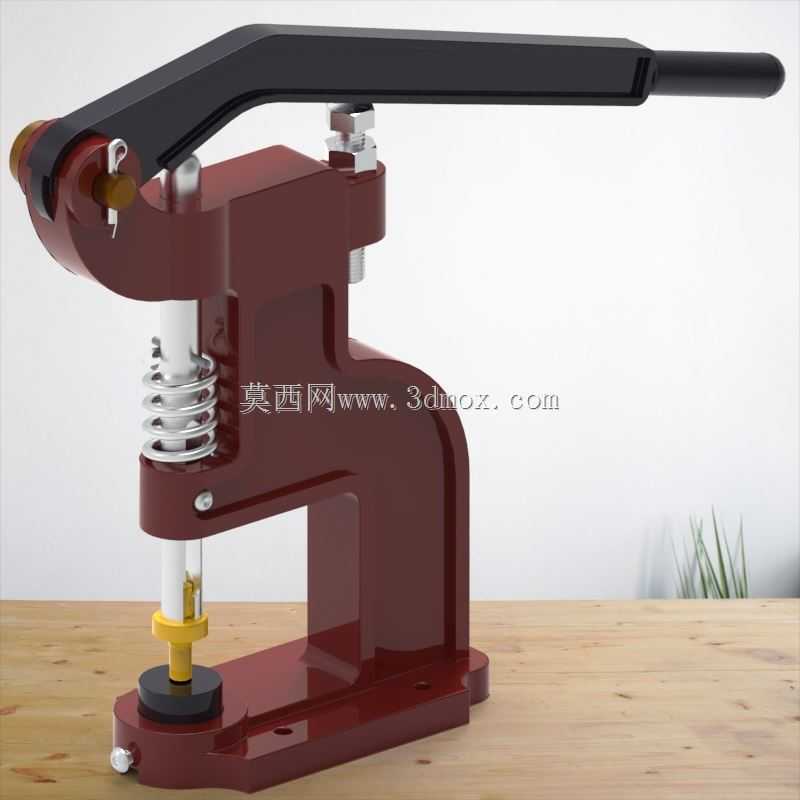

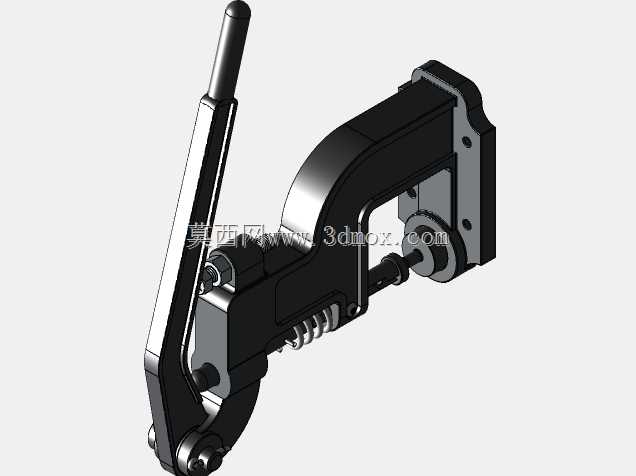

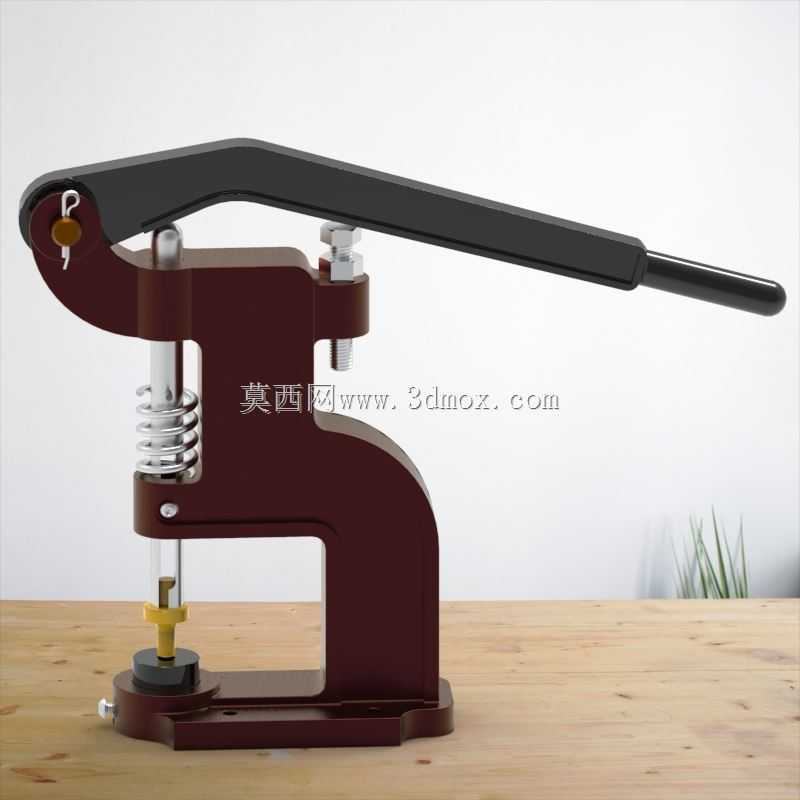

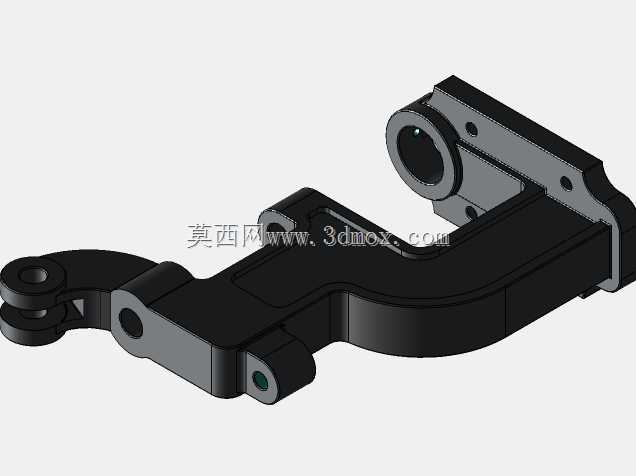

　　从结构设计逻辑来看，整体采用C型开式机身结构，这种结构的核心优势是作业区域三面开放，操作人员取放工件时不会被机身结构干涉，可适配不同外形尺寸的工件放置需求，机身采用一体式铸造结构，刚性充足，压合作业时不会出现机身形变偏移，保证压头的垂直进给精度。操作端采用加长杠杆式手把，利用杠杆原理放大操作力，操作人员仅需施加较小的手部作用力，即可在压头端获得足够的压合力，手把表面做防滑包覆处理，长时间操作不易打滑，施力过程更顺畅。

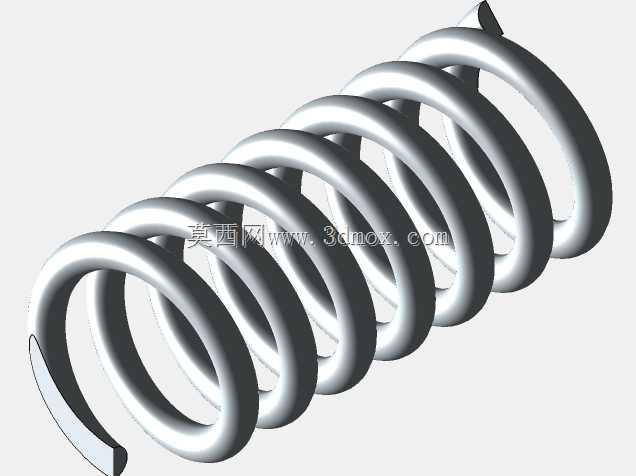

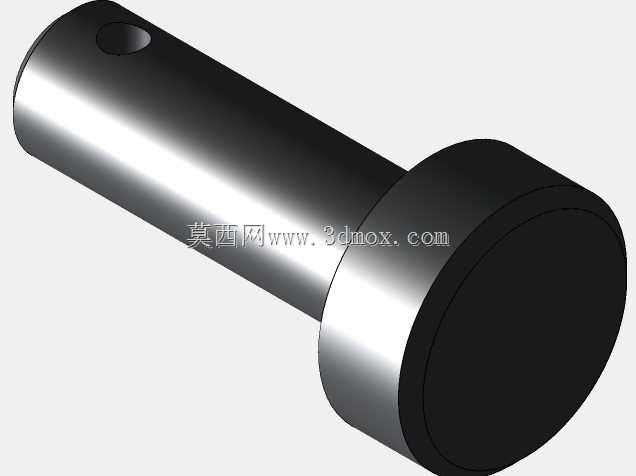

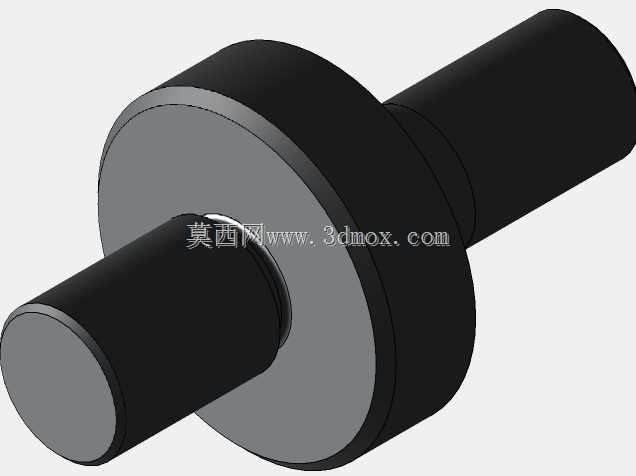

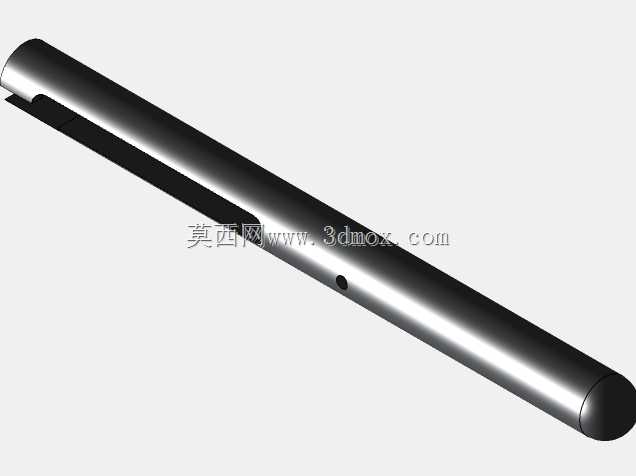

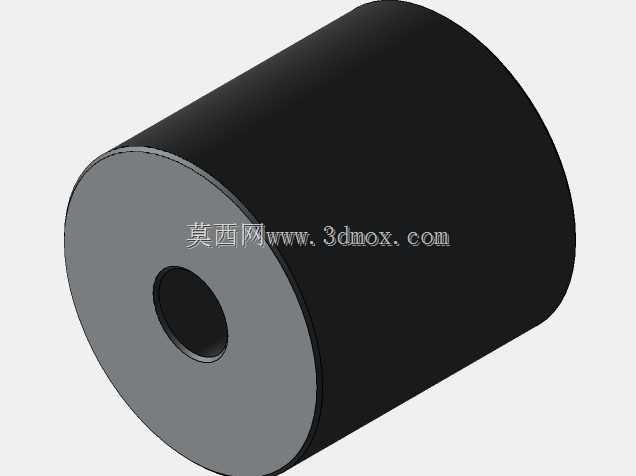

　　压头组件部分设计了复位弹簧结构，当操作人员松开手把后，压头会在弹簧弹力作用下自动复位到初始位置，无需手动提拉复位，减少重复操作的动作冗余，提升连续作业的效率。压头与机身之间设置了导向轴结构，保证压头上下运动过程中始终保持垂直状态，不会出现偏摆，避免压合作业时出现工件压偏、冲孔错位的问题，压头末端设计了快换接口，可根据不同作业需求更换压头、冲头、铆接头等不同作业端头，拓展设备的适用场景。工作台面为平整加工面，预留了工装安装的螺纹孔位，可根据加工需求安装定制的定位夹具，对异形工件进行快速定位，保证批量作业时的加工一致性。

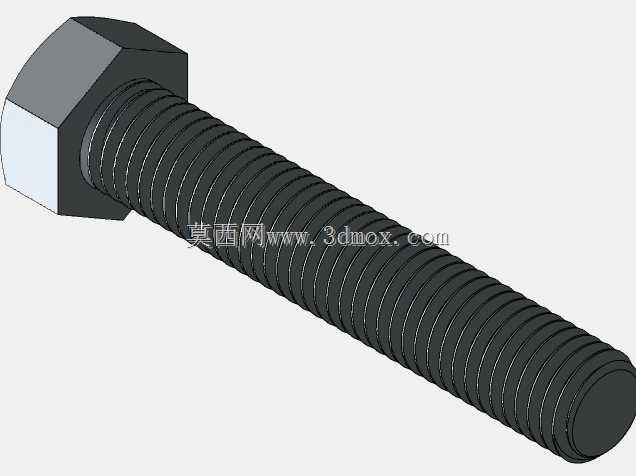

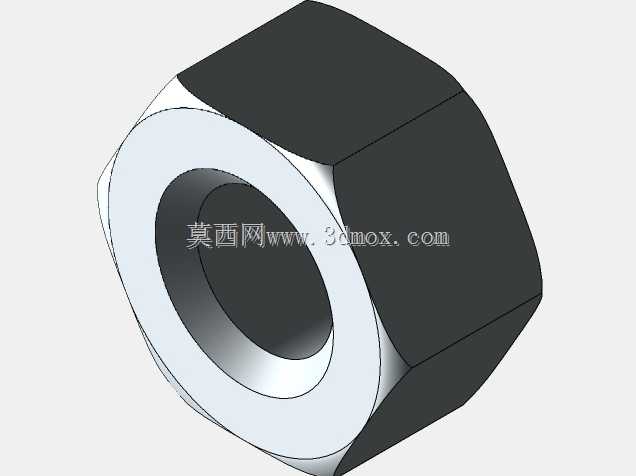

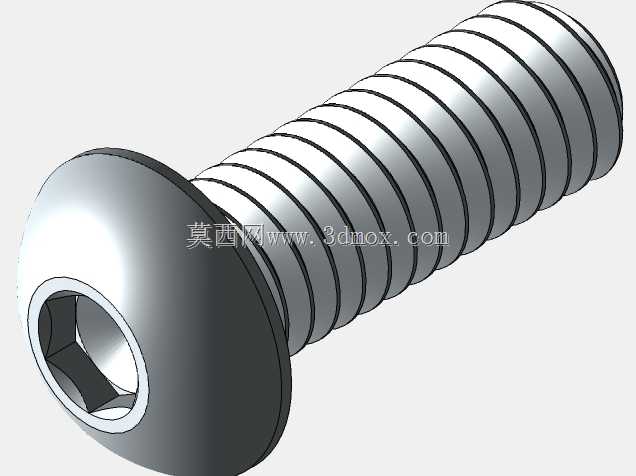

　　安装边界方面，设备底部为平整安装座，可直接放置在标准工作台面上使用，若需要长期固定作业，可通过底座预留的安装孔使用螺栓将设备锁紧在工作台面，避免大压力作业时设备出现移位。设备整体高度适配常规站立作业的操作高度，操作人员站立作业时手部自然放置即可握住操作手把，无需抬臂或弯腰，符合人体工程学设计，长时间作业不易产生疲劳。机身的C型开口深度与开口高度经过合理匹配，可容纳常规尺寸的小型工件作业，同时不会因为开口过大导致机身刚性下降，平衡了作业空间与结构刚性的需求。

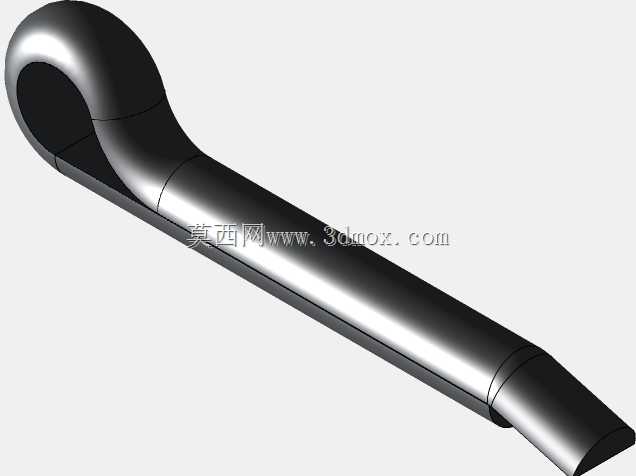

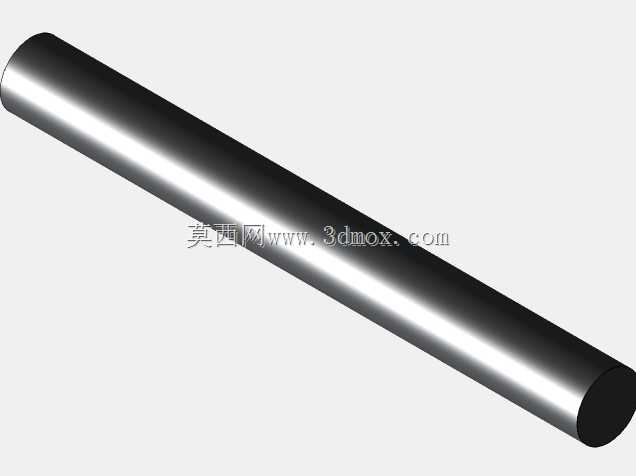

　　在实际使用过程中，这类手动压装设备的维护成本极低，仅需定期在导向轴、铰接转轴位置加注润滑脂，即可保证机构运动顺畅，长期使用也不会出现卡滞问题。铰接位置采用销轴连接，配合防脱开口销固定，长期承受交变载荷也不会出现销轴脱出的问题，设备的安全冗余充足，作业过程中若出现过载情况，操作人员可直接感知到操作力的变化，及时停止施力，避免设备或工件损坏，相比动力驱动的压装设备，手动操作的可控性更强，针对精密小件的压合作业，可灵活控制压合行程与压合力，避免压力过大压损工件。
