手拧式快速锁紧夹头工装结构设计

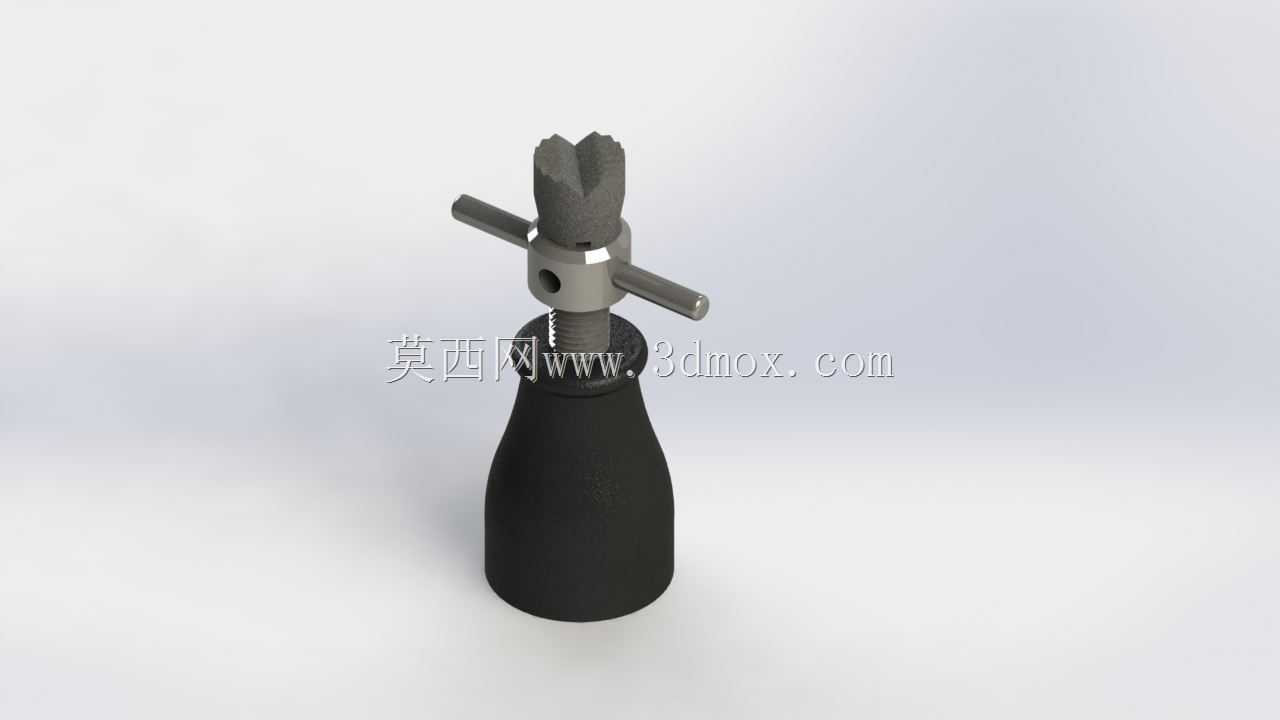

　　该锁紧夹头属于手动快锁类工装部件，主要应用在小行程快速装夹场景中，常见于小型检具定位、实验室工装固定、轻型工位辅助夹持等工况，无需额外辅助工具即可完成锁紧与释放动作，适配小批量多频次换型的作业场景，能有效减少装夹辅助时间，提升工位操作效率。从功能特性来看，该结构采用顶部十字杆作为施力部件，操作人员可直接通过手部转动横杆带动内部螺杆进给，相比传统需要扳手操作的锁紧结构，操作路径更短，施力力矩符合人体工程学设计，正常成年男性手部施力即可产生足够的锁紧力，适配直径10mm以内的杆类零件或者厚度8mm以内的板件边缘夹持需求。夹头顶部采用开缝式弹性夹口设计，夹口内侧做了防滑齿纹处理，锁紧过程中齿纹会嵌入被夹持工件表面，

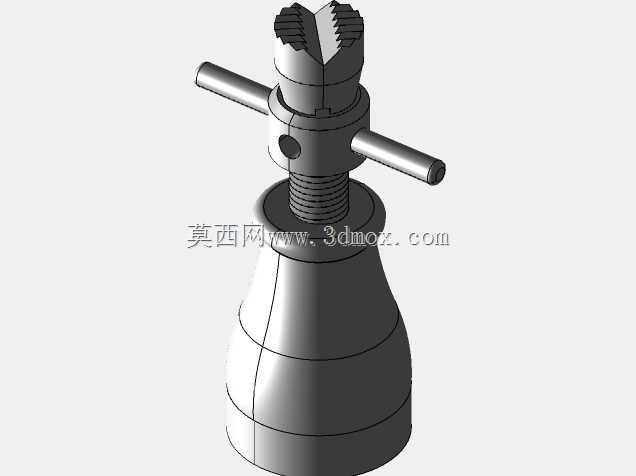

　　避免受振动影响出现夹持滑移，夹口的开合行程由内部螺杆的导程决定，单圈转动可实现1.5mm的夹口开合量，空行程阶段可快速拉开夹口放入工件，锁紧阶段仅需转动1/4圈即可达到额定锁紧力，操作反馈清晰，锁紧到位时会有明显的触感反馈，无需额外判断锁紧程度。设计思路上，整体结构采用模块化拆分思路，主要分为握持底座、传动螺杆、夹头主体、施力横杆四个独立部件，各部件之间采用间隙配合装配，传动螺杆与夹头主体之间采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，适合频繁往复转动的工装使用场景，长期使用不会出现螺纹滑牙失效问题。握持底座采用上窄下宽的锥形结构，底部直径设计为32mm，可直接放置在工作台面使用，

　　也可通过底部预留的M8螺纹孔安装在固定支架上，安装边界灵活，既可以作为独立手持夹具使用，也可以集成到小型自动化设备的末端作为手动锁紧工位使用。夹头主体与握持底座之间采用锥面配合定位，装配时锥面可自动找正，保证夹头中心与底座中心的同轴度控制在0.05mm以内，重复装夹的定位精度可稳定维持在0.1mm区间，满足普通工装的定位精度要求。施力横杆采用贯穿式安装在螺杆顶部，横杆直径6mm，两端做了圆角处理，避免操作时划伤手部，横杆与螺杆之间采用过盈配合固定，长期转动不会出现横杆松动脱落问题。夹头的开缝宽度设计为2mm，弹性变形量控制在材料屈服强度以内，正常使用情况下夹口反复开合不会出现塑性变形，夹头部分采用合金结构钢材质，表面做发黑防锈处理，

　　握持底座采用硬质铝合金材质，在保证结构强度的前提下降低整体重量，整体重量控制在180g左右，手持操作无明显负重感。从安装适配性来看，该夹头的外部最大轮廓尺寸为底部直径32mm，整体高度85mm，顶部横杆展开最大宽度60mm，集成安装时预留的安装空间只需满足直径40mm、高度90mm的边界范围即可，不会占用过多工位空间，适配紧凑空间内的装夹需求。在实际使用过程中，该夹头可兼容多种形状的工件夹持，除了常规的圆柱杆件、方形板件外，夹口的V型槽设计也可适配小直径的圆管、异形截面杆件的夹持，夹持力可通过转动横杆的圈数进行微调，针对薄壁类易变形工件，可适当减少锁紧力矩，避免夹伤工件表面，针对需要大夹持力的硬质工件，可适当增加转动圈数提升锁紧力，力矩调节范围在2N·m到8N·m之间，覆盖多数轻型工装的夹持力需求。结构的维护成本极低，长期使用后只需在螺纹配合处涂抹少量润滑脂即可保证转动顺畅，所有部件均可单独拆卸更换，易损件仅为夹头部分，出现磨损后无需更换整体结构，只需更换夹头主体即可恢复使用性能，相比一体式夹具的使用成本更低。
