小型螺杆式台虎钳夹持工装结构

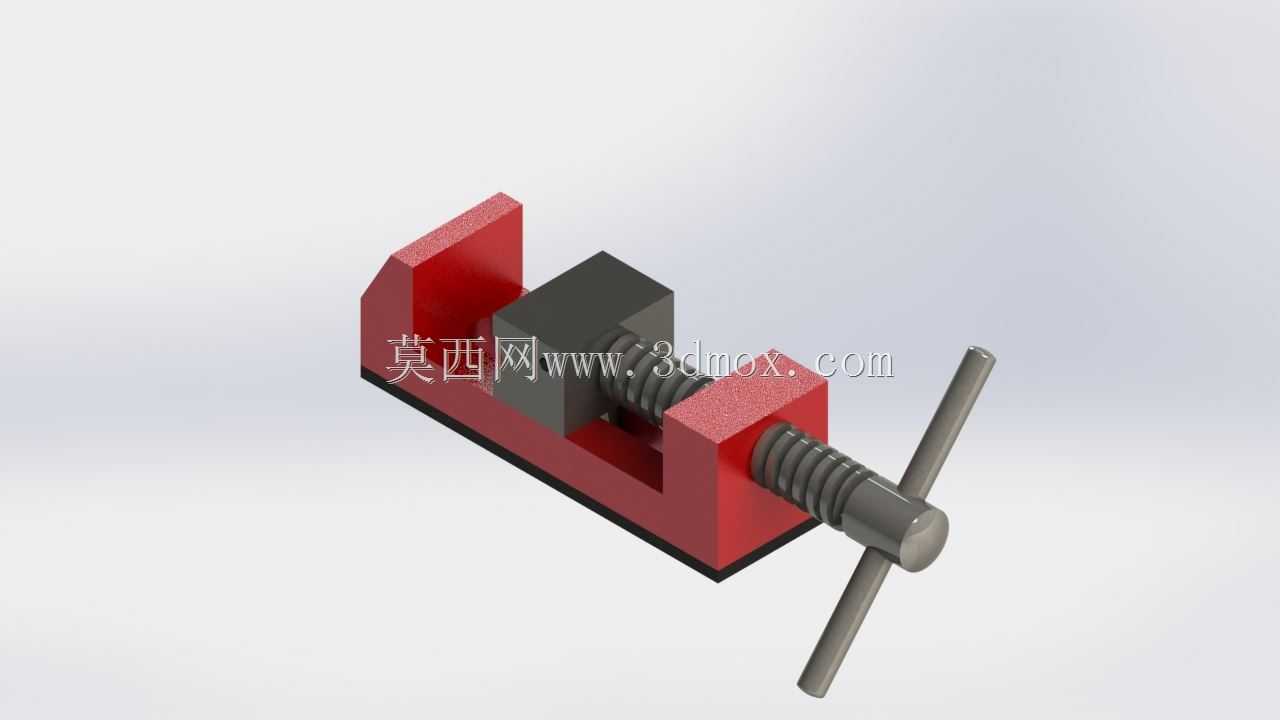

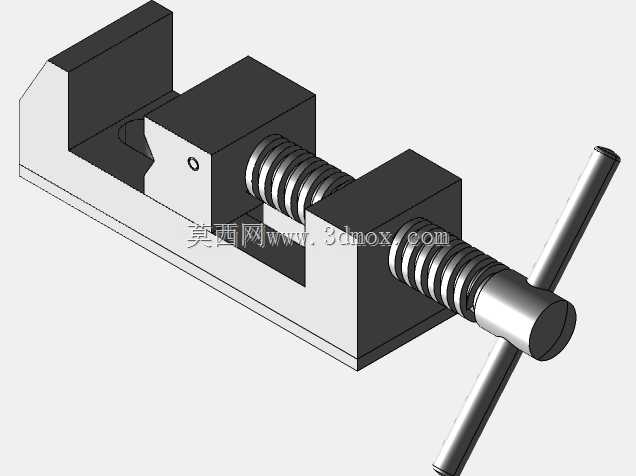

　　日常钳工修配、小零件铣削定位、电子元器件引脚整形、小型样件粘接固定场景里，这类小型螺杆式虎钳的出镜率极高，和车间里固定在重型钳工台的大台虎钳不同，这类小尺寸虎钳的安装边界更灵活，既可以通过底座预留的沉孔锁在小型工作台面、钻铣床的微型工作台面上，也能搭配磁吸座吸附在导磁金属台面做临时夹持，不需要破坏安装面的原有结构。从结构设计逻辑来看，整个虎钳的受力框架采用C型一体式铸钢基体，固定钳身和底座连为一体，避免分体式结构在大夹持力下出现连接位错位的问题，活动钳身通过底部的导向凸台嵌入基体的导向槽内，导向间隙控制在0.02mm到0.05mm之间，既保证活动钳身滑动顺畅，又不会在夹持工件时出现钳口上翘的偏摆问题。传动部分采用梯形螺杆副，

　　螺杆的一端通过圆柱销和T型转动手柄连接，另一端旋入活动钳身的铜制螺母嵌件里，转动手柄时螺杆旋转带动活动钳身沿导向槽做直线进给，梯形螺纹的自锁特性可以保证夹持到位后不会因为加工振动出现松脱，不需要额外加锁止结构就能维持稳定的夹持力。钳口部分做了可拆卸设计，两个钳口板通过内六角螺丝分别固定在固定钳身和活动钳身上，钳口工作面加工有交叉网纹，增加和工件接触面的摩擦力，针对不同材质的工件，还可以更换带橡胶垫、铜垫的软钳口，避免夹伤铝件、塑料件这类软质工件的表面。外形尺寸上，这类小型虎钳的钳口宽度通常在50mm到75mm区间，最大开口距离在60mm到80mm，整体高度不超过60mm，底座的安装孔位间距符合小型工装的通用安装标准，

　　不管是放在家用DIY工作台，还是学校金工实习的小型设备上，都能直接适配不需要额外做转接板。实际使用中，这类虎钳的夹持力可以通过手柄的转动力矩控制，正常手动转动手柄的情况下，夹持力可以达到800N到1200N，足够满足小型零件的钻孔、打磨、锉修、装配等工序的固定需求，不会因为普通的加工作用力出现工件移位。设计时特意将螺杆的轴线设置在钳口高度的中心位置，让夹持力的作用线和工件被夹持面的中心重合，避免夹持时产生倾覆力矩，导致工件被夹翘，影响加工精度。活动钳身和导向槽的配合面做了储油槽设计，日常维护时只需要在储油槽里添加少量润滑脂，就能保证长期滑动顺畅，不会因为铁屑进入出现卡滞。底座的底面做了精磨处理，平面度控制在0.01mm以内，

　　安装到工作台面后可以保证钳口的垂直度和水平度满足普通加工的精度要求，不需要额外做找平调整。针对小零件加工时的排屑问题，导向槽的两端做了排屑缺口，加工产生的铁屑、碎屑可以顺着缺口排出，不会堆积在导向槽内影响活动钳身的滑动行程。和大型台虎钳相比，这类小型虎钳的重量通常在1kg到2kg之间，便携性很强，除了固定工位使用，还可以临时拿到维修现场做小型零件的拆装固定，不需要依赖重型工作台的支撑。在三维建模过程中，这类结构需要重点关注螺杆和螺母的配合间隙、活动钳身和导向槽的配合公差，避免建模时出现干涉，同时要预留出钳口板的安装螺丝孔位、底座的安装沉孔深度，保证加工出来的实物可以顺利装配。很多新手建模时容易忽略梯形螺纹的牙型参数，导致3D打印或者机加工出来的螺杆和螺母无法顺畅配合，实际上这类小型虎钳用的梯形螺纹通常采用Tr12×3的规格，牙型角30度，配合间隙控制在0.1mm到0.2mm之间，既保证传动顺畅，又不会有过大的旷量。另外，手柄和螺杆的连接位置要做防脱设计，避免手柄在转动过程中从螺杆上脱落，通常是在手柄穿过螺杆的末端加装一个弹性挡圈，或者将手柄的端部做滚花销轴处理，限制手柄的轴向窜动。在实际选型时，如果是用于小型零件的精密加工，可以选择钳口淬火处理的款式，钳口硬度达到HRC45-50，长期使用不会出现钳口磨损塌陷的问题，如果是用于木工、软质材料加工，可以选择带软钳口衬垫的配置，避免夹伤工件表面。
