摩托艇运输拖挂车架结构设计

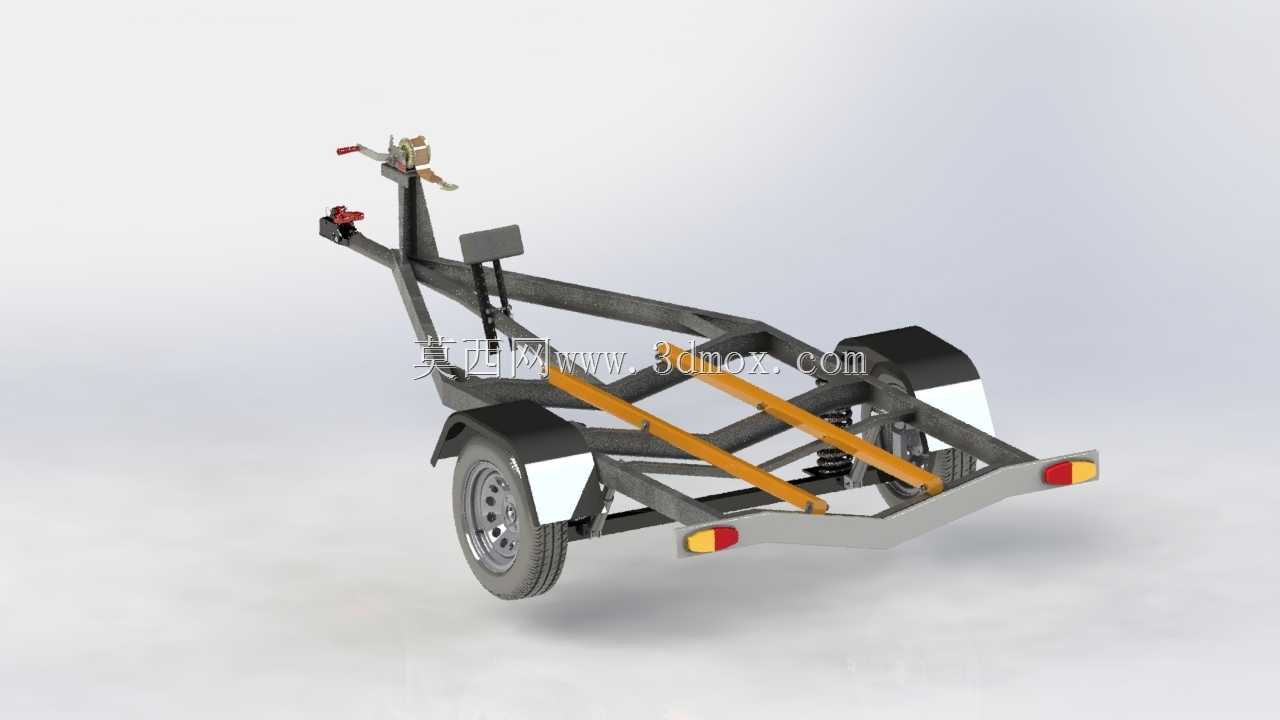

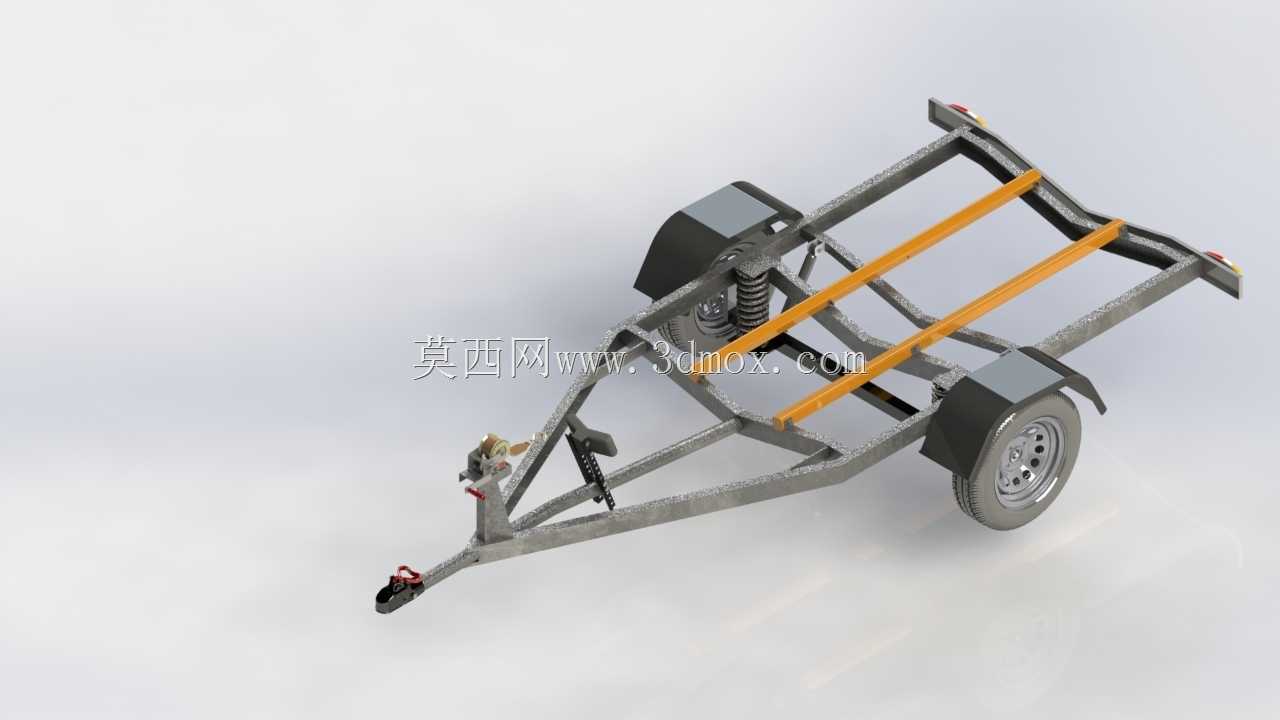

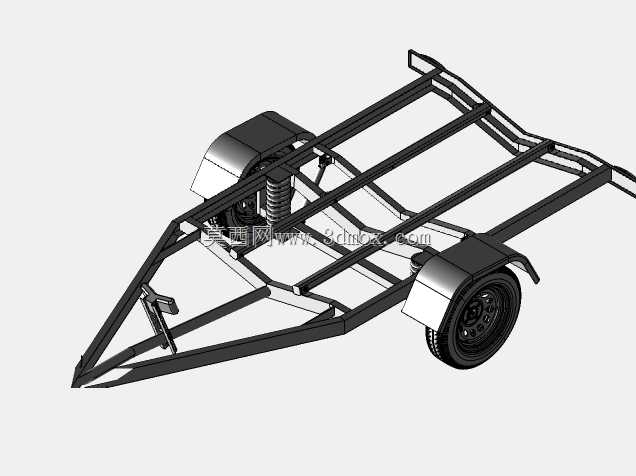

这款拖挂托架主要面向水上休闲运动装备的陆路转运场景，适配中小型摩托艇、喷气滑水艇的短途与长途公路拖运需求，可直接挂载于家用乘用车、越野车辆后方的牵引接口，解决水上运动装备无法自行上路、转运困难的实际痛点，是滨海、滨湖休闲运动场景中常用的配套承载设备。从实际用途来看，该托架核心功能是为摩托艇提供稳定的承载支撑，在拖行过程中牢牢固定艇体，避免行驶过程中出现艇体滑移、晃动甚至脱落的风险，同时兼顾非装载状态下的拖行稳定性，满足普通公路、非铺装路面的通行要求。在功能特性设计上，车架采用三角形主桁架结构，前端收窄设计牵引连接段，既降低了整体自重，又通过桁架的力学特性保证了整体承载刚度，行驶过程中可有效分散路面颠簸带来的冲击载荷；两侧设置独立的悬架减震结构，搭配小尺寸橡胶轮胎，能够过滤路面细碎震动，减少震动传递到艇体造成的结构损伤；车架上设置多道横向支撑梁，用于承托摩托艇的艇底接触面，支撑梁位置匹配主流摩托艇的底部受力点位，避免应力集中造成艇体形变；前端牵引位置设置锁止与连接机构，可快速与车辆牵引座对接，同时配备驻车支撑结构，脱离牵引车时可稳定停放不倾倒；车架尾部设置示宽标识结构，提升道路行驶的安全性。设计思路上，整体以实用可靠性为核心，优先保证承载强度与拖行稳定性，结构件多采用标准化型材加工，降低生产制造与后期维护成本；悬架结构的行程参数经过匹配调校，既保证空载行驶时不会出现弹跳失稳，也能在满载状态下提供足够的减震缓冲；车架的宽度、轮距参数严格符合道路通行的尺寸要求，牵引架的长度设置满足转向时的内轮差要求，避免拖行过程中出现磕碰。安装边界方面，牵引接口高度适配主流家用SUV、皮卡的后牵引座安装高度，无需额外改装即可对接；车架整体宽度控制在常规乘用车宽度范围内，行驶时不会出现超宽问题；横向支撑梁预留了绑带固定点位，用户可根据搭载艇体的实际尺寸调整绑缚位置，适配不同长度、宽度的中小型水上运动艇体，整体结构无需复杂调试即可投入使用。
