带防护网框架的Sacos压装托盘结构

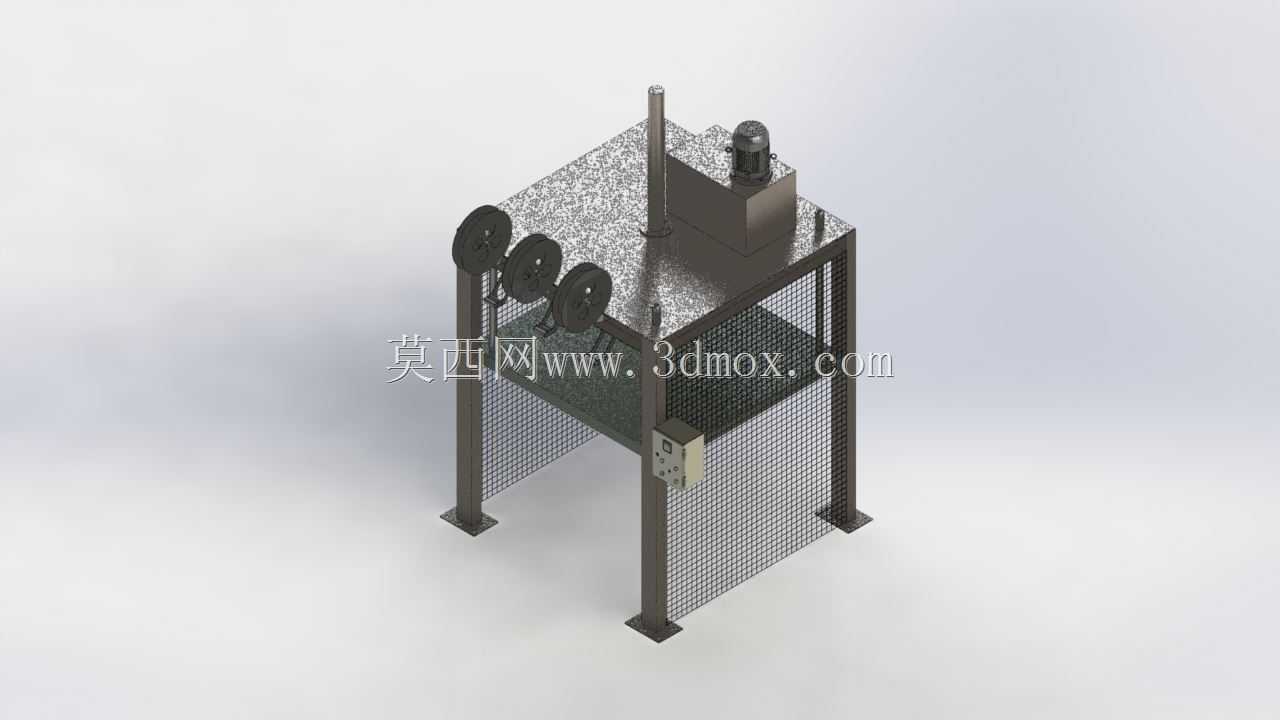

　　在中小型零部件压装、衬套压合以及小型总成件装配的工位场景中，这类带防护框架的托盘式压装结构是车间装配线旁非常常见的工位级设备，不同于大型整线联动的压装专机，这类设备更多适配多品种小批量的柔性生产需求，可直接布置在装配工位旁，不需要额外做大型地基预埋，适配离散制造车间的灵活排布需求。从结构设计逻辑来看，整个设备采用方通焊接框架作为主体承载结构，四根主立柱采用加厚矩形方管制作，底部通过带安装孔的脚盘与地面膨胀螺栓固定，安装时只需要保证框架上平面的水平度在0.2mm/m以内即可，不需要额外做二次灌浆处理，整体安装边界控制在1200mm×1000mm的占地范围内，高度方向不超过2200mm，不会遮挡车间常规的照明与消防管线，

　　适配大部分标准厂房的层高要求。设备上部的压装动力单元采用立式安装布局，驱动电机布置在框架顶部的安装平台上，平台表面铺设花纹防滑钢板，既可以作为动力元件的安装基准，也能作为日常维护的操作平台，周边预留了安全护栏的安装孔位，后期可根据车间安全规范加装防护栏。压装执行端的导向柱采用镀铬硬轴制作，配合直线轴承保证压头下行的直线度，压装行程可根据不同工件的压装需求调整上下限位，行程范围覆盖0-300mm，可满足大部分小型零部件的压装深度要求。设备侧面布置的三个带轮结构是安全防护门的配重导向轮，防护门采用钢丝网加方通边框制作，升降过程通过配重块平衡门体重量，操作人员上下料时只需要拉动门把手即可升起防护门，压装作业时防护门落下封闭作业区域，

　　避免压装过程中工件飞溅造成安全事故，防护网的网孔尺寸控制在10mm以内，既可以保证观察视线，也能阻挡直径10mm以上的异物飞出，符合机械安全防护的基本要求。托盘部分作为工件的承载定位结构，安装在框架中部的承载横梁上，托盘表面根据不同工件的定位需求可更换定位夹具，当前结构的托盘采用平托式设计，基准面经过铣削加工，平面度公差控制在0.05mm以内，保证工件放置后的定位精度，托盘下方预留了废料收集槽的安装空间，压装过程中产生的金属切屑、多余润滑脂可直接落入收集槽，方便日常清洁维护。设备侧面的电气控制箱采用壁挂式安装，箱体上布置有启动、停止、急停按钮，控制线路全部走框架内部的穿线孔，外部无裸露线缆，避免车间作业过程中线缆被剐蹭造成损坏。

　　从实际使用的角度来看，这类结构的压装设备不需要复杂的调试过程，更换不同的压头与托盘定位工装即可适配不同型号工件的压装作业，相比大型全自动压装线，设备投入成本更低，工位调整更加灵活，非常适合汽配加工、五金零部件生产等行业的中小批量生产场景。设计过程中需要重点关注框架的刚性校核，四根主立柱的抗弯强度需要满足最大压装力下的变形量要求，满负载压装时框架顶部的最大变形量不能超过0.1mm，避免因为框架变形导致压头倾斜，影响压装精度。同时防护门的配重重量需要与门体重量精准匹配，保证防护门升降过程顺畅，不会出现卡滞或者自行滑落的情况，配重块的运行区域需要设置封闭的防护通道，避免配重块运行过程中与其他部件发生干涉。设备的安装脚盘需要具备一定的高度调节能力，调节范围不小于20mm，用来抵消地面的不平整，保证设备安装后的水平度。电气控制部分需要接入双手启动回路，避免操作人员单手操作时另一只手处于作业区域内造成安全隐患，急停按钮需要采用自锁式结构，触发后需要手动复位才能重新启动设备。
