带键槽参数化链轮结构设计

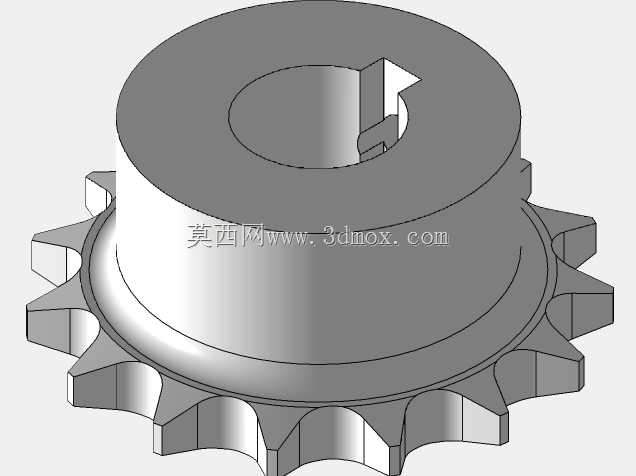

　　在各类链传动系统的设计迭代过程中，链轮作为核心啮合传动部件，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命。这款参数化设计的链轮，重点针对中小载荷工业输送、常规设备动力传输场景做了结构优化，日常可适配食品加工输送线、包装设备动力传输、小型农机传动机构、轻工自动化生产线等多种工况，能在多粉尘、常规温湿度的工业环境下稳定传递扭矩，相比同规格非参数化链轮，在设计改型、适配不同安装轴径时的调整效率提升十分明显。从结构细节来看，这款链轮采用了一体式轮毂与齿圈的设计，没有采用分体拼接结构，避免了拼接面带来的装配误差与应力集中问题，轮毂部分做了加高处理，能提升与传动轴的配合接触长度，在传递大扭矩时可有效降低轴孔配合面的比压，

　　减少长期运行后的轴孔磨损、键槽压溃等常见失效问题。轴孔内设计的标准平键槽，是按照常规机械传动的配合公差做的结构预留，键槽的位置与轴孔的同轴度、对称度都做了设计约束，装配时无需额外修配即可与标准平键、对应直径的传动轴实现可靠配合，能有效传递额定扭矩，避免传动过程中出现链轮与轴的相对窜动、滚键等故障。齿形部分的参数化设计逻辑，是围绕标准滚子链的啮合参数做的全关联建模，齿廓曲线按照链传动的啮合包络轨迹生成，能保证与对应规格滚子链啮合时的接触应力均匀分布，减少啮合冲击，降低传动过程中的噪音与链条磨损。齿根部分做了合理的圆角过渡，避免齿根应力集中导致的轮齿断裂问题，齿顶的修缘处理能让链条啮入、啮出的过程更顺畅，减少卡链、跳齿的概率。

　　在安装边界的设计考量上，这款链轮的轮毂外径、齿根圆直径、齿顶圆直径以及整体轴向厚度都做了参数化关联约束，当需要适配不同节距的链条、不同直径的安装轴时，仅需修改对应参数即可快速生成新的链轮模型，无需重新绘制齿形与轮毂结构，能大幅缩短设计改型的周期。轮毂端面与齿圈侧面的垂直度也做了设计约束，安装时能保证链轮端面与传动轴轴线的垂直度要求，避免运行过程中出现链轮偏摆、链条侧向受力不均导致的链条脱轨、异常磨损问题。实际应用中，这类带键槽的一体式链轮，在安装时需要注意轴孔与传动轴的配合公差选择，若用于重载冲击工况，可适当选择较紧的过渡配合，轻载高速工况则可选择稍松的过渡配合方便拆装。键的规格需要与键槽尺寸严格匹配，

　　装配时要保证键的两侧面与键槽侧面贴合紧密，顶部保留合理间隙，避免键的顶部受力导致的传动失效。链轮安装到位后需要检查端面跳动量，保证跳动值在允许的公差范围内，同时要与配套的从动链轮保持共面，避免链条出现侧向张紧不均的问题。从建模逻辑来看，这款参数化链轮的设计思路是先确定传动所需的链条节距、滚子直径、齿数等核心啮合参数，通过参数化方程生成齿廓曲线，再根据传递的扭矩大小计算轴孔直径、键槽尺寸、轮毂长度与外径，最后通过布尔运算整合齿圈与轮毂结构，对所有锐边做倒角处理，避免安装时的锐边划伤，同时减少应力集中点。整个模型的参数之间设置了合理的关联关系，比如齿数变化时齿顶圆、齿根圆会自动更新，轴径变化时键槽宽度、深度会按照标准自动匹配，轮毂外径也会随轴径按比例调整，保证结构的合理性，不会出现轴径增大但轮毂壁厚不足的强度问题。在日常的设备维护中，这类一体式链轮的检查重点集中在齿面磨损情况、键槽是否有压溃变形、轴孔配合是否出现间隙等方面，当齿面磨损量超过允许值时需要及时更换，避免因链轮磨损导致的链条跳齿、传动失效问题。相比分体式链轮，一体式结构的链轮整体刚性更好，在冲击载荷下的结构稳定性更强，更适合中低速、有一定冲击的传动场景，而参数化的设计特性，也让这款链轮能快速适配不同的设计需求，减少重复建模的工作量，提升结构设计阶段的工作效率。
