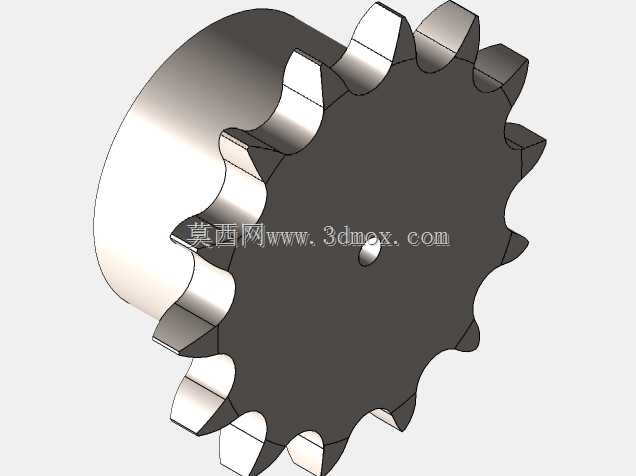

DIN08B-1型14齿节距12.7链轮结构设计

　　在各类链传动工况场景中，链轮是直接决定传动稳定性、负载承载能力与运行寿命的核心执行零件，本次呈现的这款适配DIN08B-1单排滚子链的14齿链轮，节距参数为12.7mm，是轻工输送、小型自动化设备传动、包装线动力传递、农机辅助传动等场景中十分常见的传动部件。从实际应用的角度看，这类小齿数链轮多布置在传动系统的主动端，配合对应规格的单排滚子链，可实现两平行轴之间的动力回转传递，相比带传动不存在打滑风险，传动比精准，相比齿轮传动对安装中心距的容错空间更大，适合中低速、中等负载的开式或半开式传动场景。

　　从设计思路层面拆解，这款链轮的齿形完全遵循DIN标准对应的滚子链链轮齿廓规范，齿槽的圆弧半径、齿顶圆弧、齿面工作段的廓形都经过匹配计算，确保链节能顺利啮入啮出，不会出现卡链、跳齿的异常工况。齿数选择14齿属于小齿数链轮的常规选型区间，在保证传动结构紧凑性的同时，也规避了齿数过少导致的链节啮入冲击过大、多边形效应过于明显的问题，能在紧凑安装空间与运行平稳性之间取得较好的平衡。轮毂部分采用凸台一体式结构，中心设置安装轴孔，可通过键连接或顶丝固定的方式与传动轴实现周向定位，轮毂的轴向伸出长度经过匹配计算，既保证与轴的配合接触面积足够传递额定扭矩，又不会额外占用过多轴向安装空间，适配多数小型传动箱的安装边界要求。

　　从外形尺寸与安装边界来看，这款链轮的齿顶圆、齿根圆尺寸完全匹配08B链条的啮合要求，节距12.7mm对应的滚子直径为8.51mm，齿槽的定位尺寸严格适配该滚子参数，确保链条滚子能顺利落入齿槽承载位置，啮合过程中接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损。链轮的轴向齿宽对应单排链条的内节内宽参数，留有合理的侧向间隙，既避免链条运行过程中出现侧向卡滞，也不会因间隙过大导致链条脱啮风险升高。中心安装孔的基准与齿形节圆保持严格同轴，端面与轴线的垂直度公差控制在常规传动件的合理区间内，避免安装后出现径向跳动、端面跳动超差导致的链条运行抖动、异响问题。

　　在实际设备适配场景中，这类链轮常被用在小型皮带输送机的主动辊驱动端、包装机械的物料推送机构动力端、小型农机的辅助传动单元、自动化生产线的工件移载机构中，工作转速通常不超过300r/min，可传递的额定扭矩匹配08B链条的承载上限，日常维护中仅需定期补充润滑脂、检查齿面磨损量即可，当齿面磨损量超过节距的3%时需及时更换，避免因齿形磨损导致链条跳齿、脱链引发设备故障。建模过程中，齿形部分通过参数化生成的方式保证每个齿的廓形一致性，轮毂与齿盘的过渡位置设置合理的铸造或机加工圆角，避免应力集中导致的零件断裂风险，整体结构完全适配常规的机加工或粉末冶金加工工艺，可直接用于生产加工的参考或设备改造的选型匹配。
