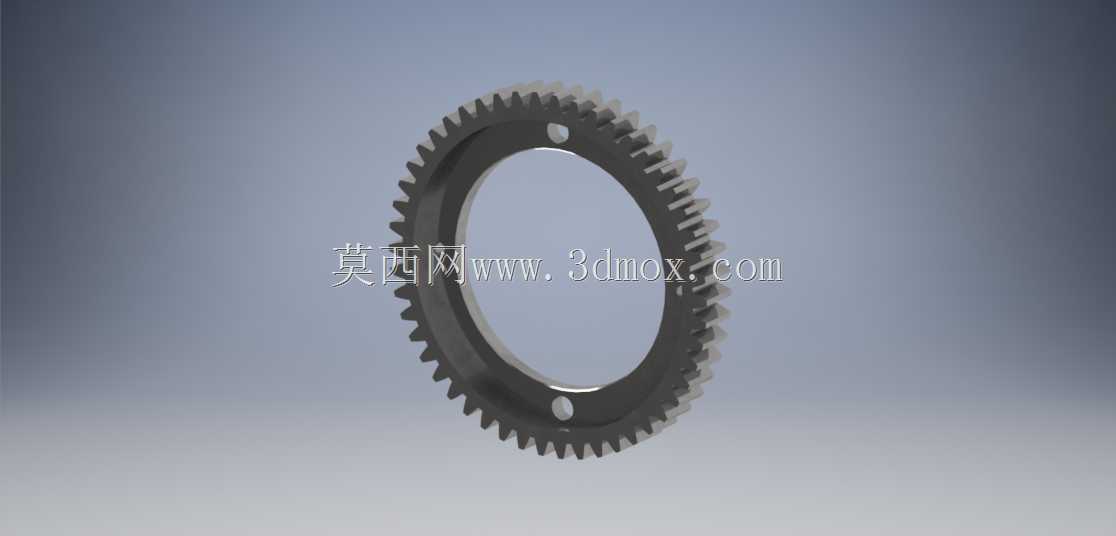

带安装孔薄型环形传动齿轮结构

　　这类薄型环形齿轮在轻载传动场景中应用十分广泛，常见于小型仪器仪表的传动链路、精密进给机构的末端传动环节，也会作为计数传感机构的配套触发齿圈使用，区别于常规厚壁传动齿轮，它的轴向占用空间极小，适合安装在布局紧凑、轴向尺寸受限的设备腔体内。从结构设计来看，齿圈的齿形采用标准渐开线齿廓加工，齿向精度控制在中等精度等级，能够满足平稳啮合、低噪音传动的需求，齿顶与齿根的过渡圆角做了优化处理，避免啮合过程中出现应力集中导致的齿部崩损，齿圈本体采用环形薄壁结构，在保证齿部啮合强度的前提下尽可能削减了非啮合区域的材料厚度，有效降低了零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。齿圈上预留的两个对称安装小孔，

　　是用于和配套的安装基座做定位固定，安装孔的位置度公差经过严格校核，保证齿圈安装后与配对齿轮的中心距偏差在允许范围内，避免出现啮合侧隙过大或者卡滞的问题，安装孔采用通孔设计，既可以用螺钉做锁紧固定，也可以配合定位销做精准定位，适配不同的安装固定需求。在实际选型适配过程中，需要重点核对齿圈的齿顶圆直径、内孔直径以及轴向厚度三个核心安装边界尺寸，齿顶圆尺寸决定了配对齿轮的中心距设计范围，内孔直径需要和安装基座的定位凸台做间隙配合，配合公差控制在H7/h6区间即可满足常规传动需求，轴向厚度则直接决定了安装槽的预留宽度，安装时需要保证齿圈的端面与安装基准面完全贴合，避免出现倾斜导致的齿面偏磨。这类齿圈在传动链路中通常不承担大扭矩传递任务，

　　更多是作为运动传递或者位置反馈的载体，比如在一些传感计数机构中，齿圈的每个齿经过传感器检测端时会触发一次计数信号，通过记录齿的经过数量就能换算出转轴的转动角度或者直线位移量，这时候齿距的均匀度就直接影响计数精度，设计时对齿距累积误差做了严格控制，保证每个齿的间距偏差在极小范围内，避免出现计数误差。从建模逻辑来看，构建这类齿圈模型首先要确定基础的齿轮参数，包括模数、齿数、压力角，通过参数化生成渐开线齿廓后阵列得到完整的齿形，再切除内孔区域得到环形基体，最后在对应位置切除安装孔，建模过程中需要注意齿根圆角的处理，不能出现尖锐棱角，同时要保证安装孔的中心与齿圈基准中心的位置度符合设计要求，避免后续工程图导出或者加工时出现尺寸偏差。

　　在实际装配场景中，这类薄型齿圈通常不会单独使用，会和配套的小模数齿轮配对啮合，部分场景下还会在齿圈侧面加装挡圈，防止传动过程中出现轴向窜动导致的脱齿问题，啮合侧隙一般控制在0.02到0.05毫米之间，既可以保证传动过程中不会出现卡滞，也能避免反向传动时的空程误差过大，对于有正反转传动需求的场景，还可以适当调整安装中心距来微调侧隙大小，适配不同的传动精度要求。
