小型喷绘作业用喷漆柜结构设计

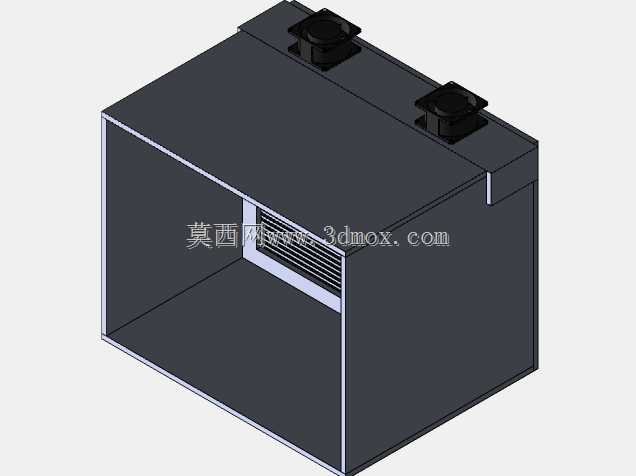

　　在小型加工车间、文创工作室、模型制作工坊这类场景中，零散的小工件喷绘作业一直是环保管控的难点——敞开式作业会让漆雾四散，既污染作业环境、影响操作人员健康，散落的漆粒也会附着在周边待加工工件表面造成残次，这款小型喷漆柜正是针对这类小批量、小尺寸工件的喷绘作业需求设计的独立作业单元。从结构布局来看，设备采用开放式前开口设计，作业时操作人员可直接将待喷绘工件放置在柜内空腔的作业平台上，手持喷枪在开口处完成喷涂操作，柜体的三面围合结构可以直接阻挡漆雾向外扩散，避免无组织排放。柜体顶部设置的两个排风接口是整个设备的气流组织核心，设计时按照柜内截面风速0.3-0.5m/s的控制要求匹配排风量，作业时外部洁净空气从正面开口处匀速进入柜内，

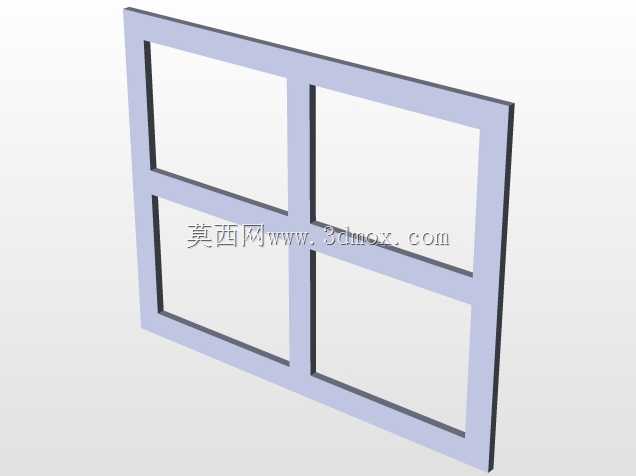

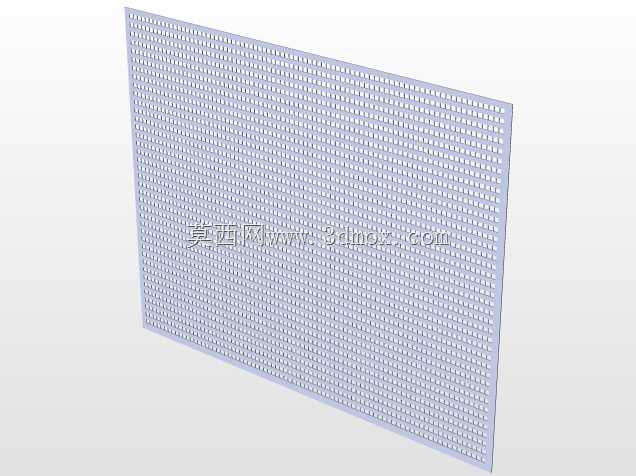

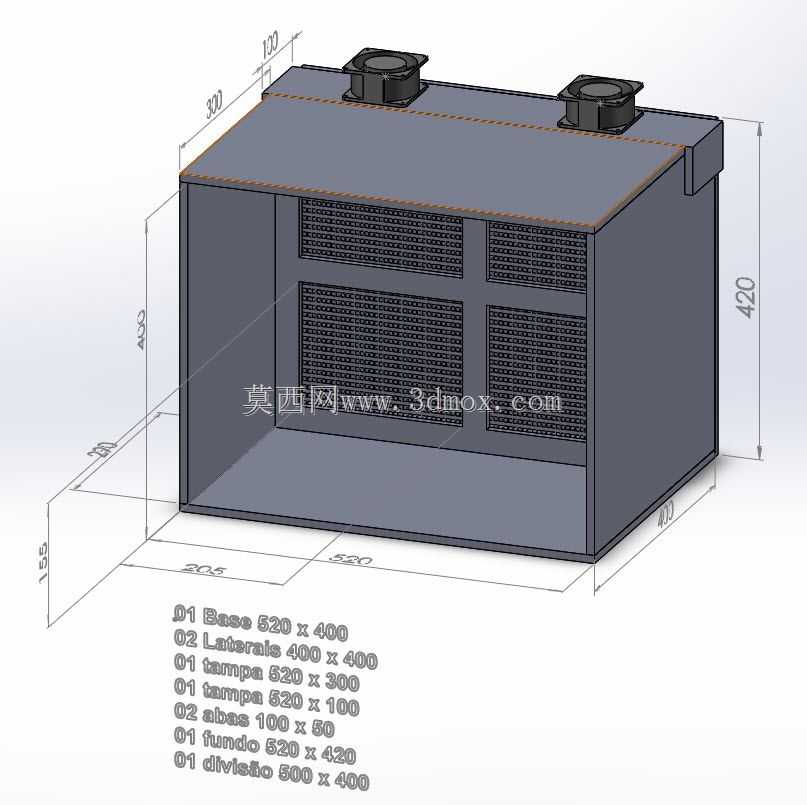

　　携带喷涂产生的漆雾流向柜体后部的过滤层，经过多级过滤后的洁净空气从顶部接口外接排风管道排出，完全避免漆雾散入车间环境。后部的过滤结构采用四层网格状过滤单元分层布置，相比整面式过滤结构，分层设计可以让漆雾在不同层级逐步附着，既提升了过滤容尘量，也延长了过滤材料的更换周期，日常维护时只需要逐块抽出过滤网格更换滤材即可，不需要拆解柜体主体结构，大幅降低日常运维的工作量。从安装边界来看，设备整体外形尺寸控制在长520mm、宽430mm、高420mm的范围内，属于桌面级小型作业设备，不需要专门做地面固定，只需要放置在平整的工作台面上，将顶部两个排风接口连接到配套的排风管路就可以投入使用，不会占用过多车间场地，特别适合空间紧张的小型作业场所。

　　柜体主体采用薄钢板折弯拼接的结构设计，所有拼接边都做了折边密封处理，避免柜内带漆雾的气流从缝隙处泄漏，底部的空腔预留了足够的操作空间，操作人员放置工件、调整喷涂角度时不会被柜体结构磕碰，顶部的排风接口采用标准圆形法兰结构，可直接匹配市面上常见的柔性排风软管，不需要额外做转接件，降低现场安装的适配成本。设计过程中特意将柜体深度控制在400mm，既可以容纳常见的小型零件、模型工件、文创产品的喷涂作业需求，也不会因为深度过大导致操作人员伸手操作时距离工件过远，增加操作疲劳感；正面开口的下沿距离放置台面高度为155mm，这个高度刚好适配操作人员坐姿作业时的手臂自然放置高度，长时间作业也不会出现手臂悬空的疲劳问题。

　　柜体后部的过滤单元安装位置距离后壁留有20mm的匀流空腔，可以让进入过滤层的气流分布更均匀，避免出现局部风速过高导致过滤材料被击穿、或者局部风速过低漆雾滞留的问题；顶部的两个排风接口对称布置在柜体顶面两端，相比单排风接口的设计，双接口可以让柜内的气流场更均匀，不会出现单侧气流死角，保证柜内各个位置的漆雾都能被及时带走。在实际使用场景中，这类小型喷漆柜除了用于常规的工件喷漆作业，也可以适配小型零件的胶水喷涂、上色作业、消毒喷雾作业等需要控制雾状介质扩散的工位，只需要根据作业介质的特性更换对应过滤等级的滤材，就可以满足不同工艺的使用需求，设备本身的结构没有易损传动部件，主体结构只要做好表面防腐处理就可以实现长期免维护使用。
