SGT68000H轴流压气机叶片组结构设计

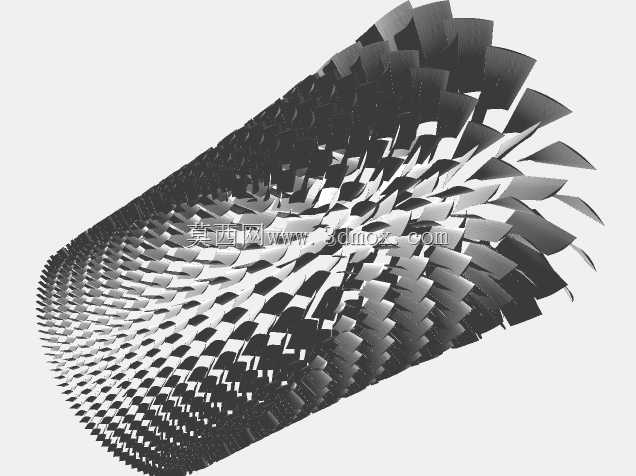

　　在重型燃气轮机、大型工业送风系统、航空发动机核心压缩段以及高风压长距离通风管网场景中，轴流压缩单元始终是决定整套系统能效与运行稳定性的核心部件，本次呈现的SGT68000H轴流压缩结构，针对大流量高压比的工况需求完成叶片级组的排布设计，完全贴合轴流设备通流部分的气动布局逻辑。从实际落地的工程视角来看，这类轴流压缩结构的核心用途是通过多级动叶与静叶的有序配合，沿轴向持续对通过流道的工质做功，在保持大流量通流能力的前提下，逐步提升工质压力，满足后续燃烧环节或者工艺送风的压力参数要求，相比离心式压缩结构，它的单级压比偏低但通流规模更大，适合超大流量的连续作业工况，在联合循环电站、大型风洞试验装置、矿井深部通风系统中都有广泛的适配场景。

　　整套结构的功能特性完全围绕轴流压缩的气动需求展开，各级叶片沿周向均匀排布在轮鼓基准面上，动叶与静叶交替布置，动叶负责将轴功传递给流道内的工质，提升工质的动能与压力势能，静叶则负责将动叶出口的紊乱气流整理为轴向流动，同时将部分动能转化为压力能，逐级完成工质的增压过程。叶片的翼型截面沿叶高方向存在连续的扭转变化，这一设计思路完全基于径向平衡方程的计算结果，不同叶高位置的圆周速度存在明显差异，叶尖位置线速度最高，叶根位置线速度最低，通过调整不同叶高截面的安装角与翼型弯度，让整个叶高范围内的气流攻角都处于最优区间，避免局部气流分离引发的喘振问题，同时降低叶顶间隙的泄漏损失，提升整级的压缩效率。

　　在设计思路的落地过程中，整个叶片级组的排布严格遵循等环量或者等反动度的设计准则，从首级到末级的叶片高度逐步收窄，这是因为随着工质逐级被压缩，密度不断提升，相同流量下所需的通流面积会逐步减小，通过调整叶高与流道内径的匹配关系，保持各级轴向流速处于合理范围，避免流速过高带来的流动损失，也防止流速过低引发的气流分离。叶片与轮鼓的连接位置采用周向嵌入式的榫头结构，这种结构可以承受叶片高速旋转带来的巨大离心载荷，同时方便单支叶片的检修更换，不需要整体拆解轮鼓结构，降低现场运维的工作量。

　　从安装边界与尺寸适配的角度来看，整套轴流压缩结构的外轮廓为同轴圆柱形态，所有叶片的叶尖位置共同构成圆柱形的通流外边界，安装时需要与外机匣的内壁保持均匀的径向间隙，间隙值通常控制在叶高的千分之五到千分之八区间，间隙过大会导致叶顶泄漏量增加，降低压缩效率，间隙过小则会在运行过程中因为热膨胀、转子振动出现叶尖刮蹭机匣的故障。结构的轴向总长度由级数、各级叶片的轴向宽度以及级间间隙共同决定，安装时需要保证转子的同轴度偏差在允许范围内，避免运行过程中出现转子不平衡引发的振动超标问题。轮鼓两端的连接接口需要与转子轴系、轴承座的安装尺寸完全匹配，保证扭矩可以稳定传递到各级动叶，同时支撑结构要能承受叶片旋转带来的轴向推力与径向载荷，适配不同转速下的动平衡要求。

　　在实际工程应用中，这类轴流压缩结构的气动性能直接决定整套动力或者送风系统的运行效率，建模过程中每一级叶片的翼型精度、安装角偏差、周向排布的均匀度都会直接影响最终的流场计算结果，因此在结构设计阶段就需要充分考虑加工工艺的可行性，叶片的型面要满足五轴铣削的加工路径要求，榫头的配合公差要满足装配互换性要求，同时还要兼顾运行过程中的离心应力、气动激振力对叶片强度的影响，在叶根位置做合理的圆角过渡，降低应力集中系数，避免长期运行出现叶片疲劳断裂的问题。对于从事叶轮机械设计、流体仿真分析的工程人员来说，这类多级轴流叶片组的结构可以作为气动方案验证、流场网格划分、结构强度校核的基础参考模型，帮助设计人员快速掌握轴流压缩级的排布逻辑与尺寸匹配关系，缩短前期方案设计的周期。
