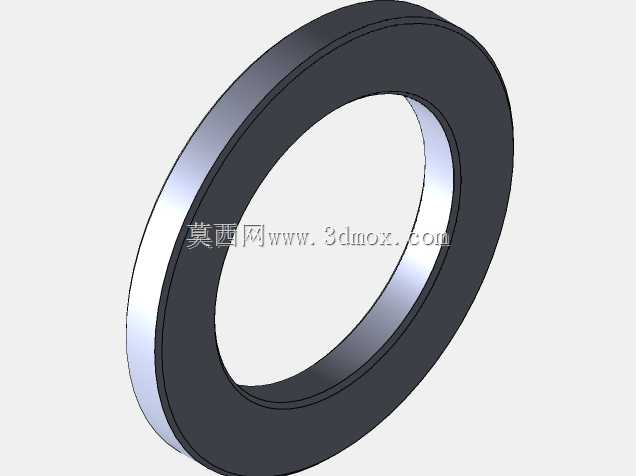

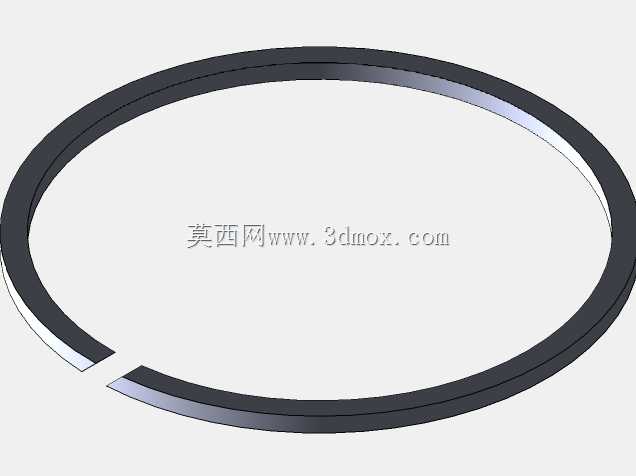

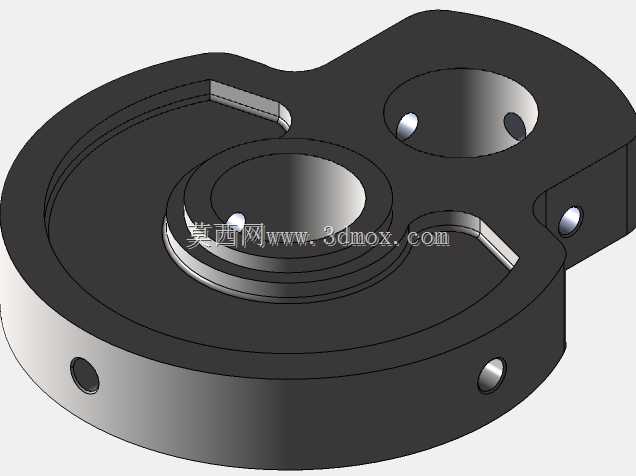

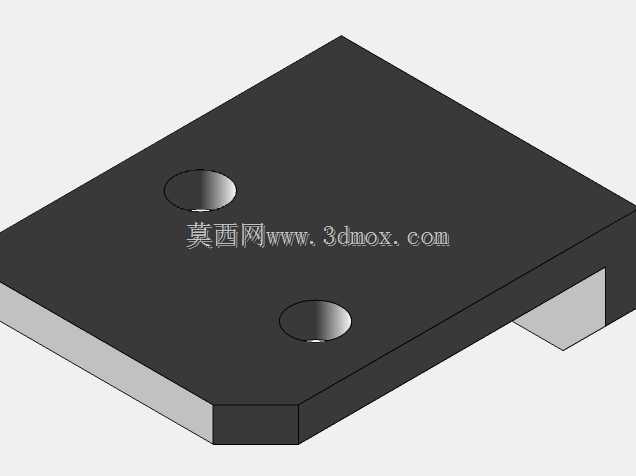

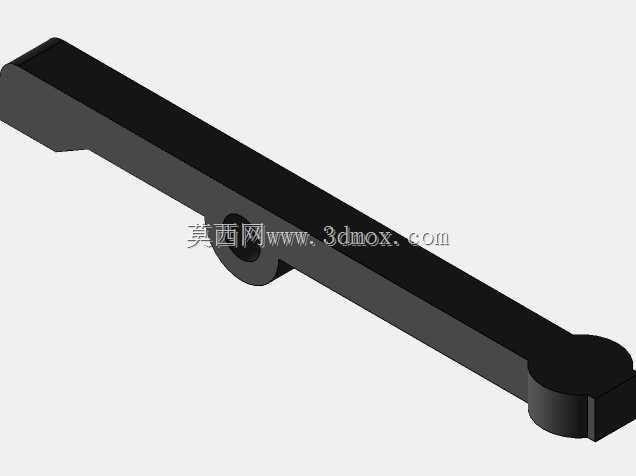

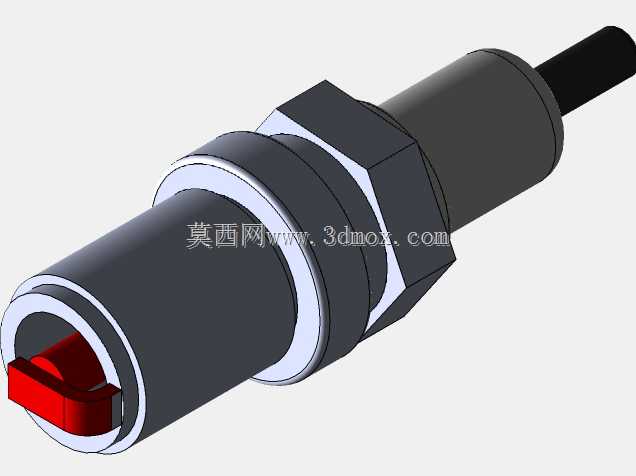

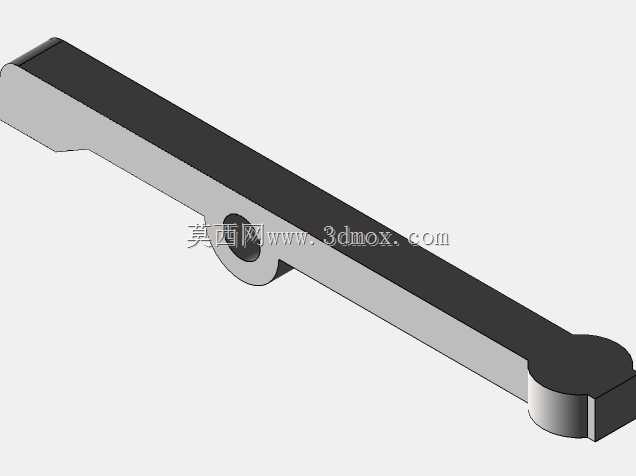

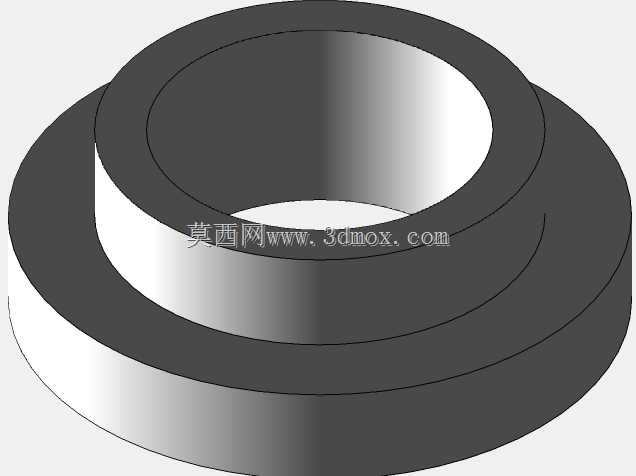

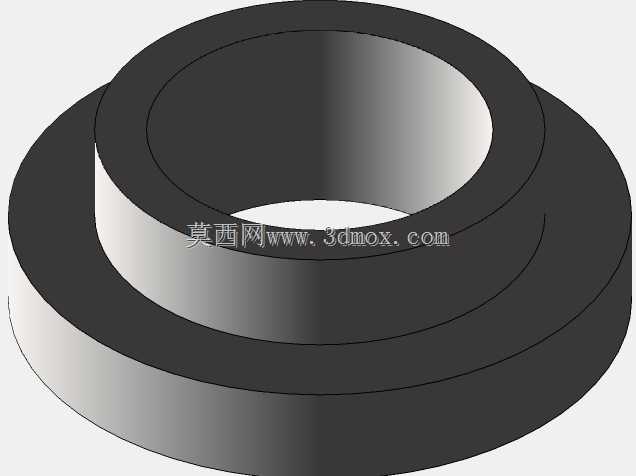

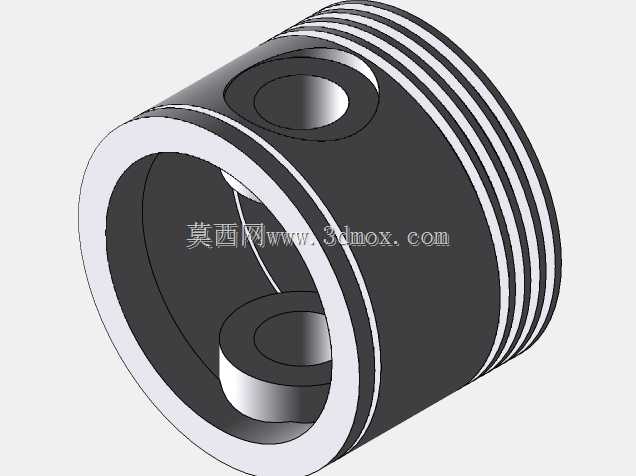

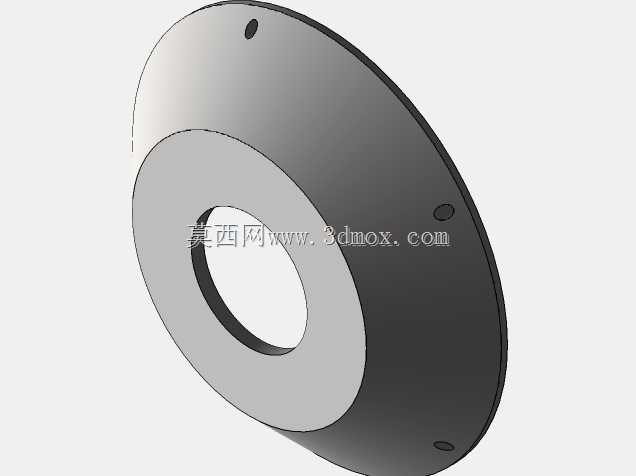

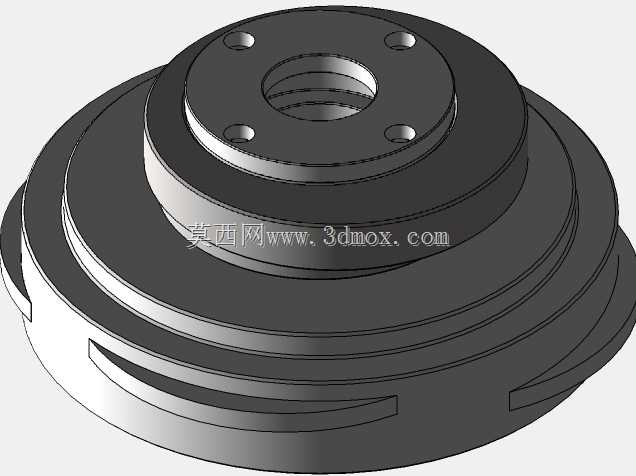

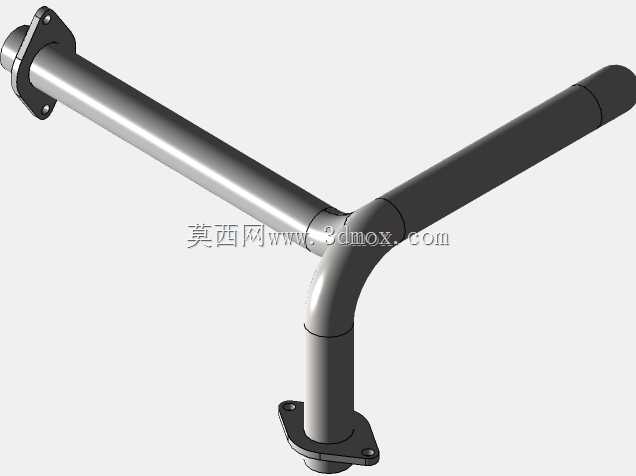

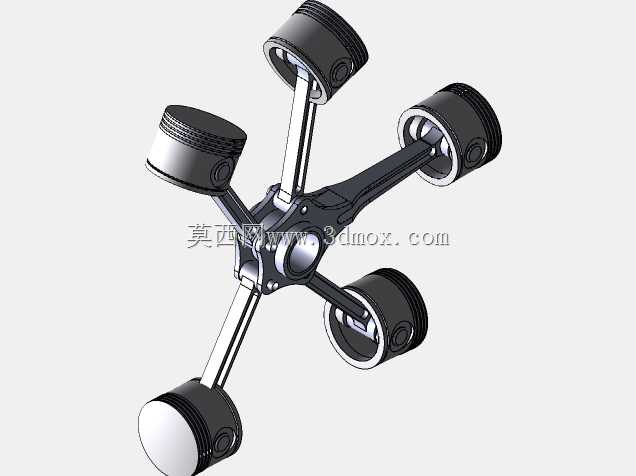

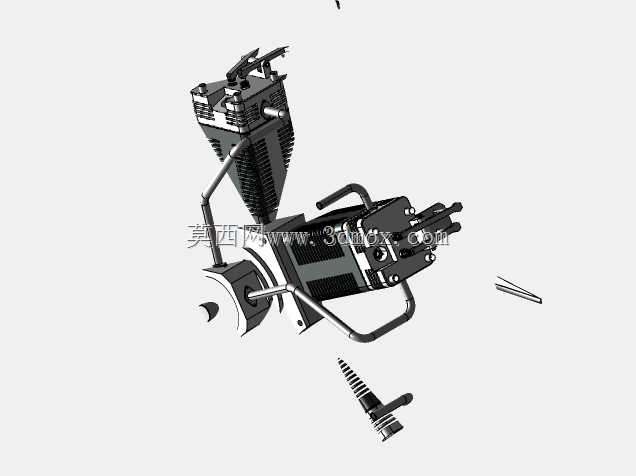

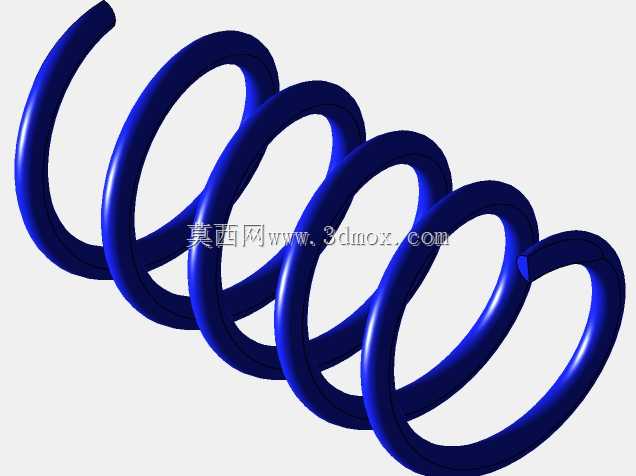

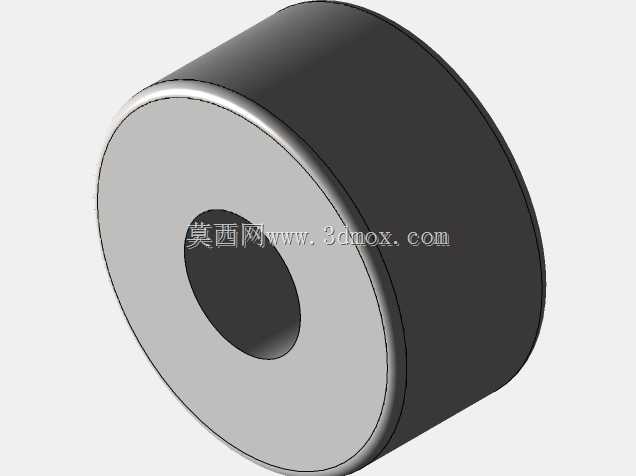

开口式环形径向电机定子结构

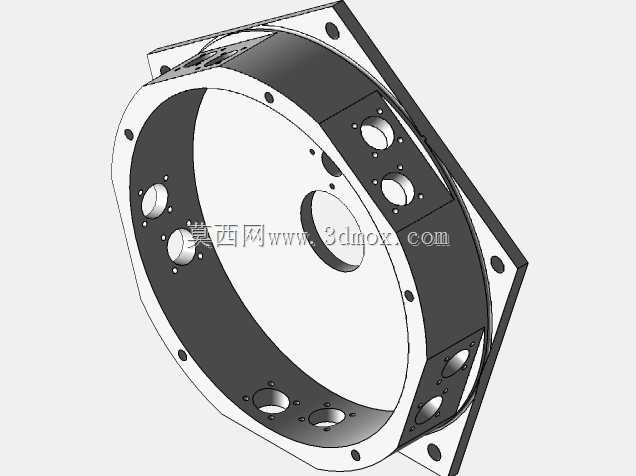

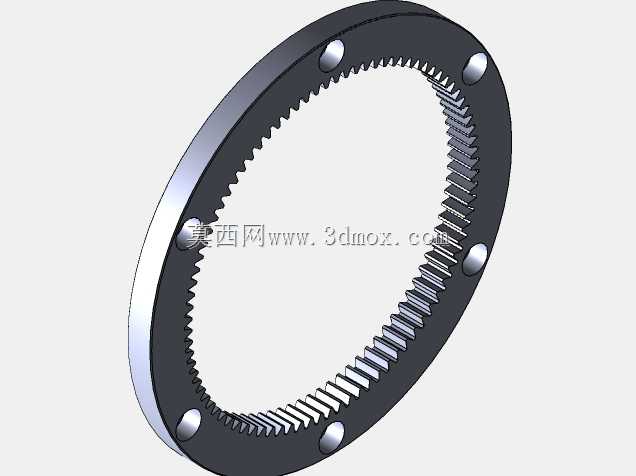

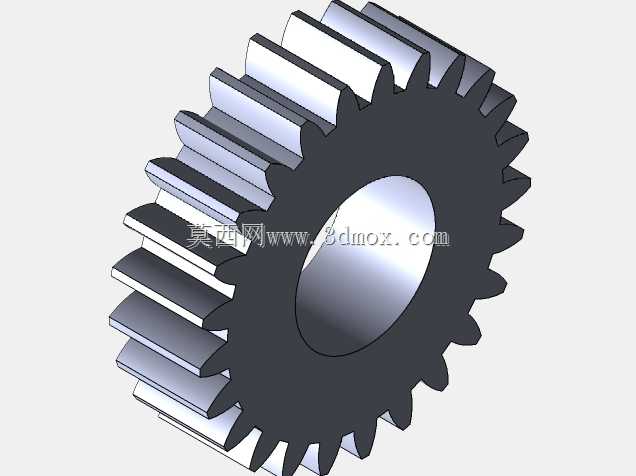

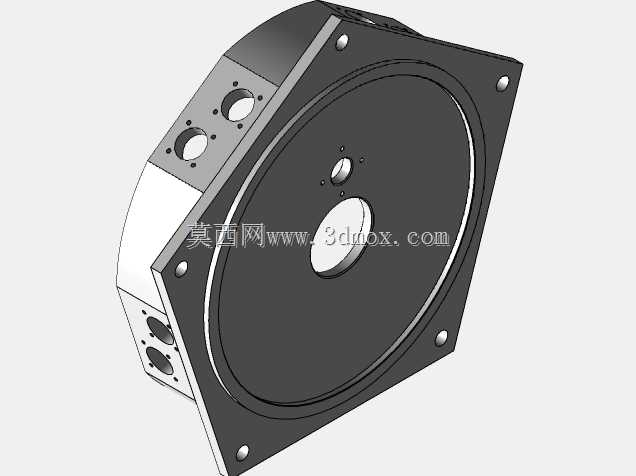

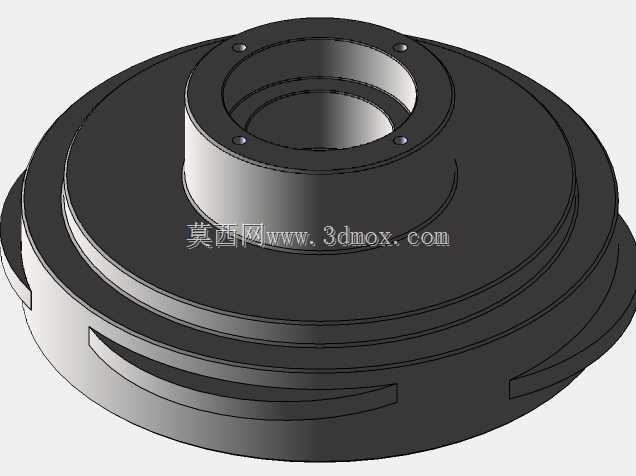

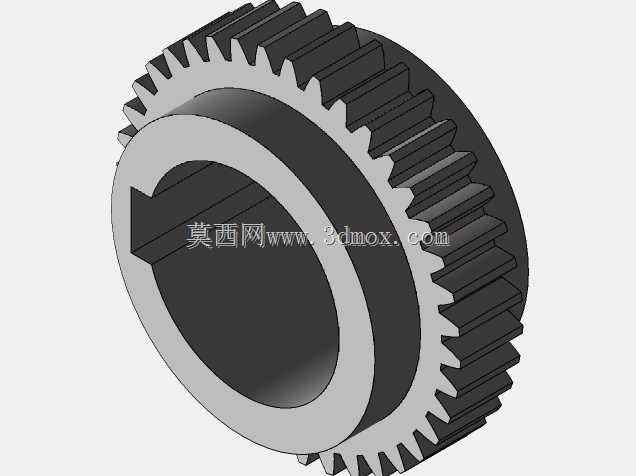

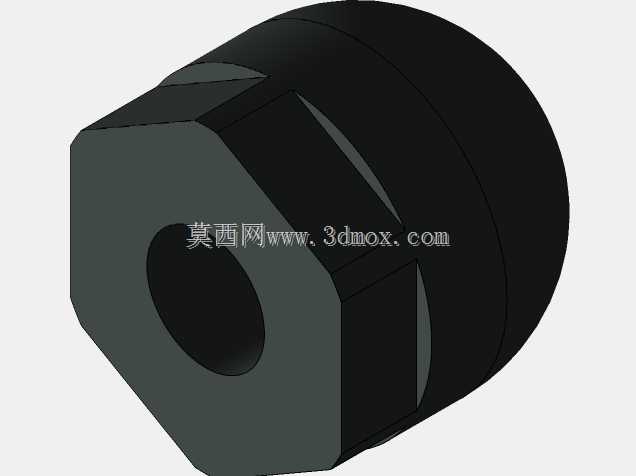

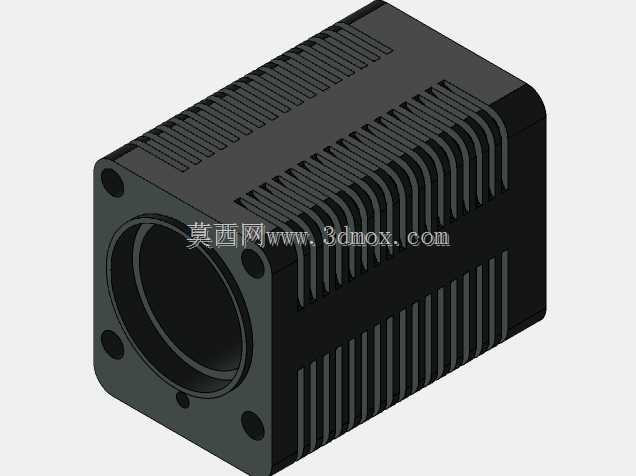

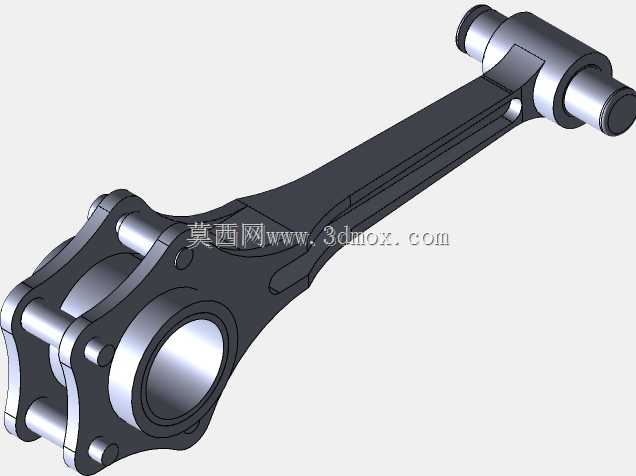

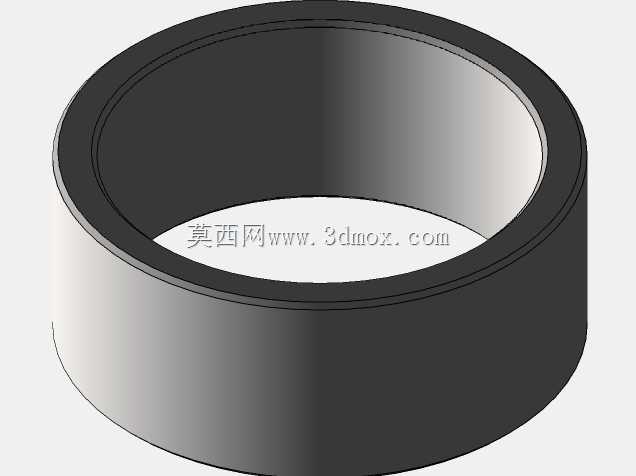

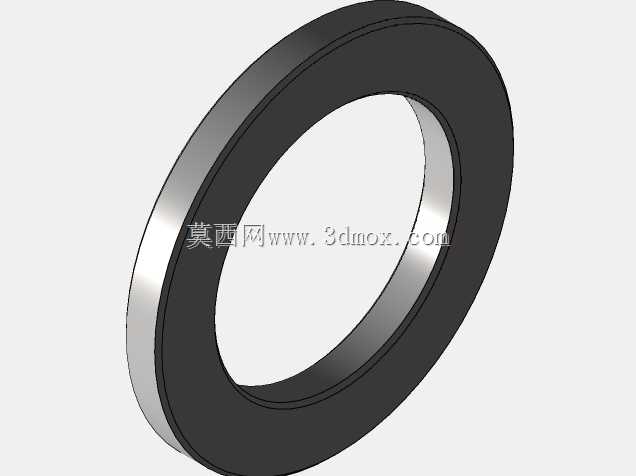

　　这类开口环形的径向电机结构，常配套集成在高精度角度传感、中空轴传动的设备场景里，比如工业机器人关节的中空走线部位、精密转台的直驱单元、光学检测设备的旋转载台驱动段，区别于传统实心轴电机的结构，它的中空环形设计可以让管线、传动轴、光学光路直接从中心穿过，大幅压缩设备的轴向安装空间，避免额外的传动转接结构带来的回程间隙。从结构设计逻辑来看，这个开口式的环体是电机的定子铁芯部分，采用开口分段式的结构，主要是为了适配部分需要卡装在现有轴系上的 retrofit 改造场景，不需要完全拆解原有轴系就能完成电机的加装，这在老旧精密设备的数控化改造场景里实用性很强，不用重新设计整个轴系的支撑结构，就能给原有手动旋转轴增加直驱能力。

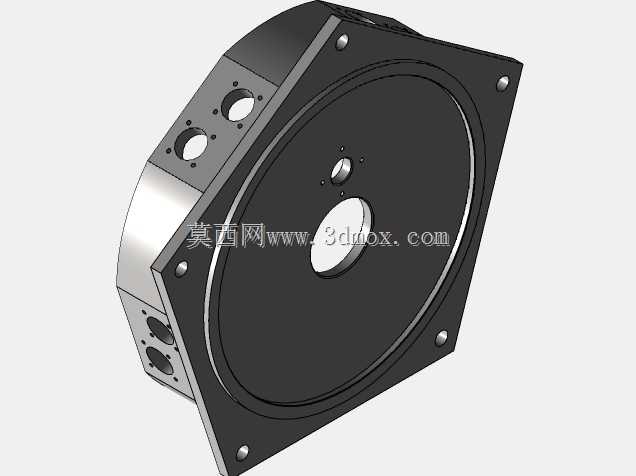

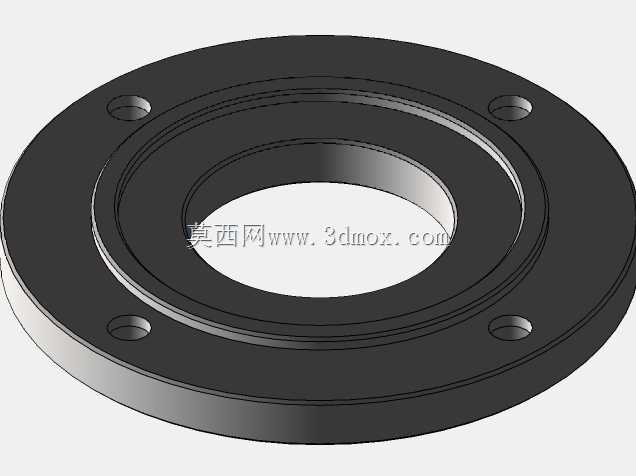

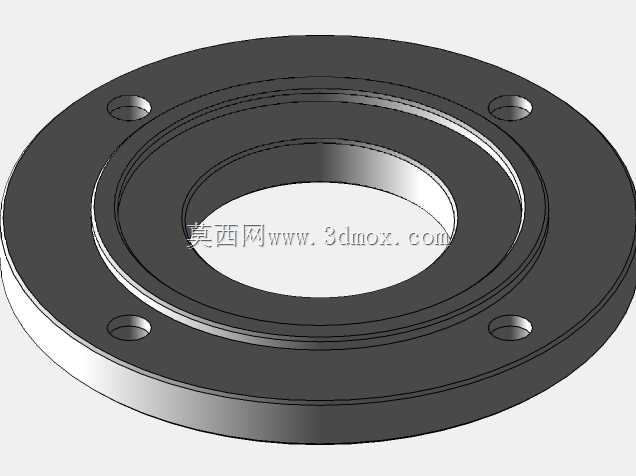

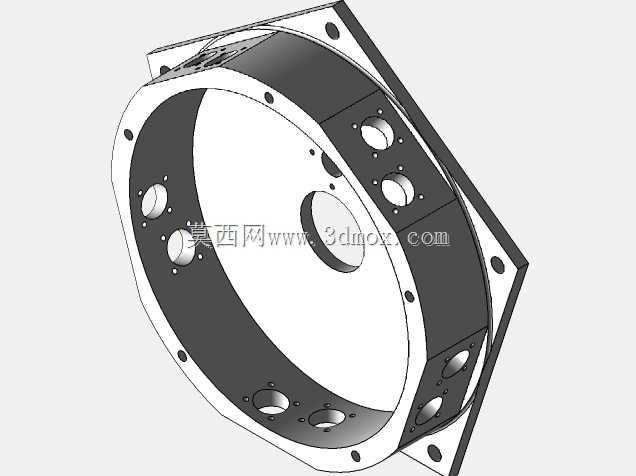

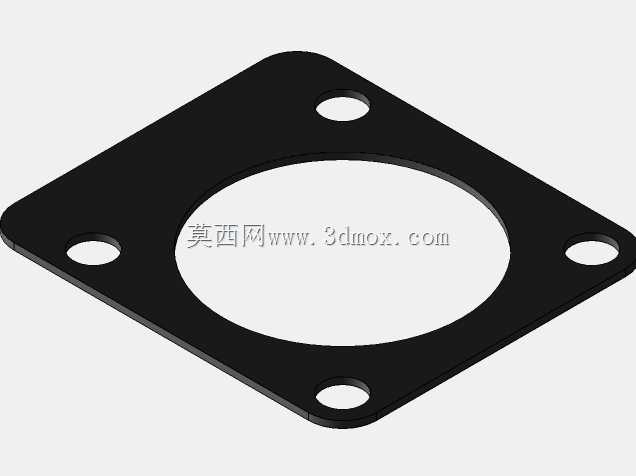

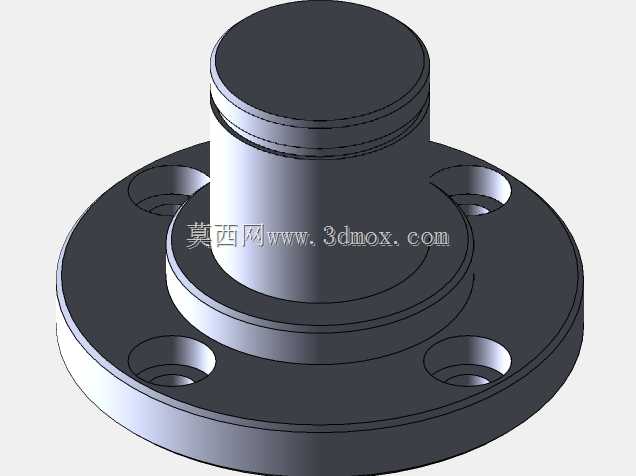

　　设计时首先要考虑开口带来的磁路不对称问题，开口位置的气隙磁密会比整环位置低，所以在绕组排布的时候，需要对开口附近的线圈匝数做针对性补偿，保证整个圆周方向的输出扭矩波动控制在允许范围内，避免低速运行时出现卡顿。从安装边界来看，这个环体的径向厚度控制得比较薄，适合安装在径向空间受限的位置，安装时需要保证环体内圆和配套转子的同轴度，一般会在环体的外侧预留定位止口，和设备的安装基座配合，端面预留均匀分布的安装螺孔，不需要额外的压块就能完成固定。实际使用中，这类径向电机因为没有减速齿轮等中间传动部件，运行时的噪音很低，反向间隙几乎为零，很适合用在需要高精度角度定位的场合，比如半导体晶圆检测的旋转载台，

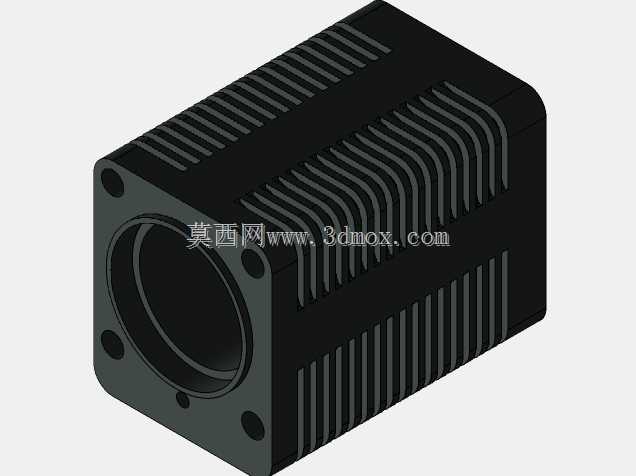

　　能在高速旋转的同时保持极高的角度重复定位精度，不会因为传动件的磨损导致精度衰减。设计建模的时候，要重点关注铁芯叠片的层压对齐度，开口处的拼接缝隙要控制在极小的公差范围内，不然会导致局部磁阻变大，不仅会降低电机的输出效率，还会在运行时产生额外的电磁振动。另外环体表面的绝缘处理要覆盖所有的叠片边缘，避免叠片之间出现短路产生涡流损耗，长时间运行时出现局部过热的问题。和传统的径向磁通电机不同，这个结构的绕组是沿着环体圆周方向排布的，散热路径主要是通过外侧的安装基座传导，所以在设计安装面的时候，要保证和基座的接触面积足够大，必要时可以在接触面上填充导热衬垫，降低热阻，避免长时间高负载运行时绕组温度超过绝缘等级的允许范围。在选型适配的时候，

　　要根据实际需要的输出扭矩、最高转速来匹配对应的绕组线径和匝数，这个环形结构的内径尺寸可以根据穿过的轴径或者光路直径做调整，不需要改变整体的设计逻辑，只需要调整叠片的冲裁尺寸就能适配不同的中空直径需求，系列化拓展的成本很低。
