卧式离心泵带联轴器底座结构设计

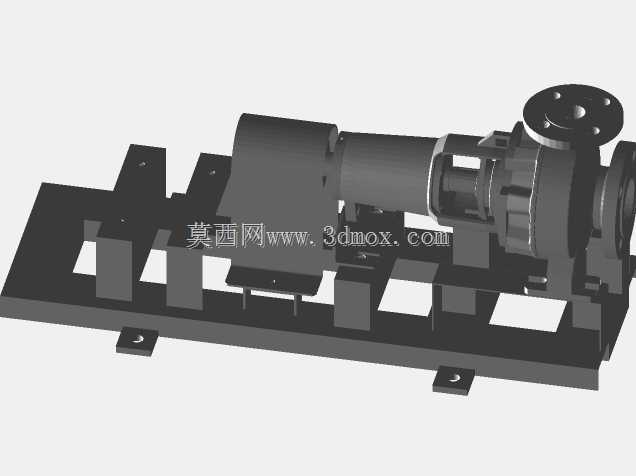

　　这套卧式离心泵的三维结构完整还原了工业现场常用的端吸离心泵装配形态，从底座到泵头、联轴器护罩的每一处配合关系都做了精准还原，适合做管路系统集成、泵站布局设计时直接调用参考。在化工流体输送、循环水系统、中小型液压站供油回路里，这类泵是核心的流体动力部件，日常选型时除了关注流量扬程参数，安装边界的匹配度往往是决定现场施工难度的关键，这个模型把底座安装孔位、进出口法兰的相对位置、联轴器端的轴伸尺寸都做了写实还原，能直接用来做设备布局干涉检查，不用再反复核对二维样本的尺寸标注。

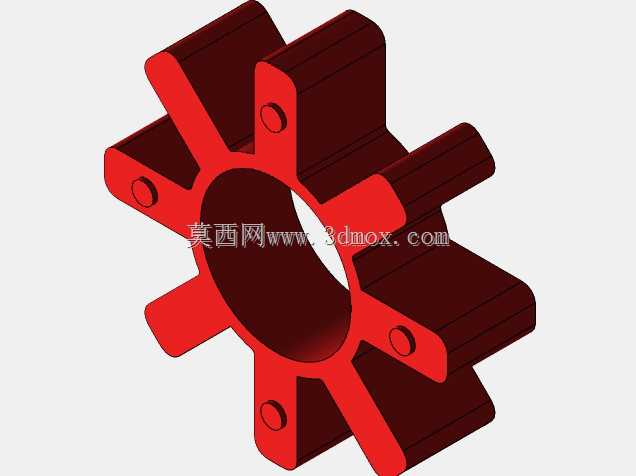

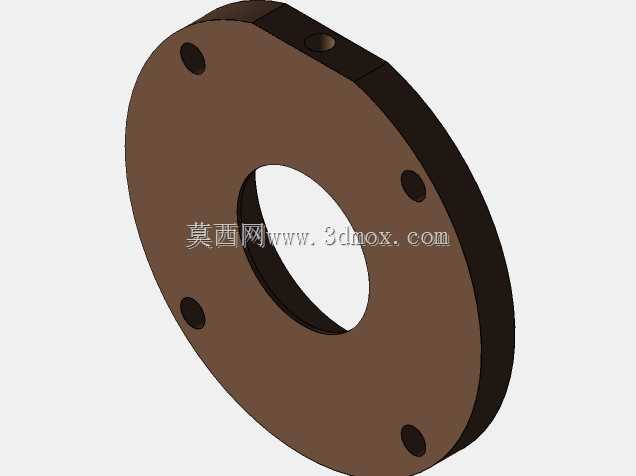

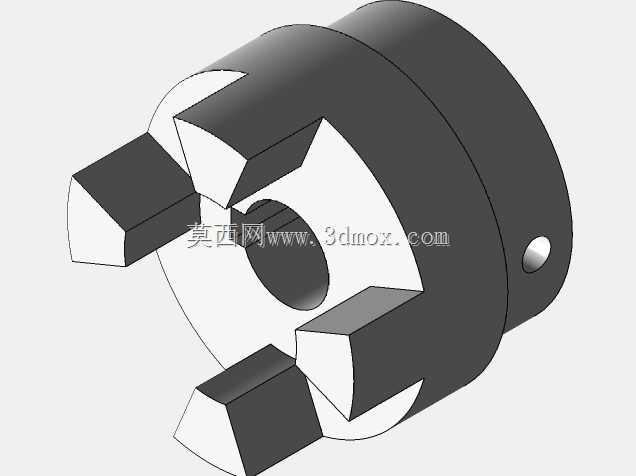

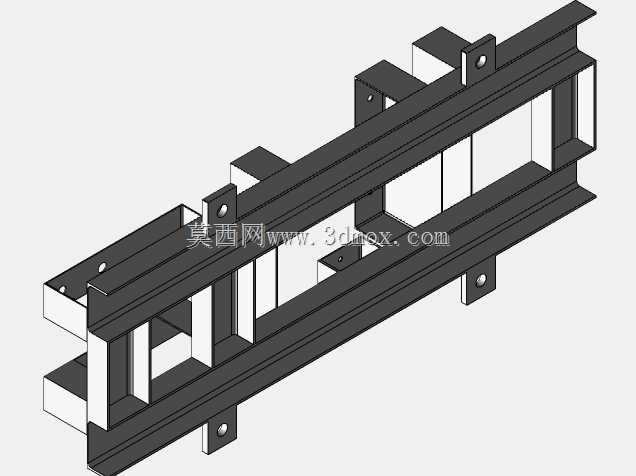

　　从结构设计逻辑来看，这类卧式泵采用泵头与驱动电机分体布置的形式，中间通过弹性联轴器传递扭矩，相比直联泵的结构，这种分体式的设计更方便后期维护——更换机械密封或者叶轮的时候，不需要拆解电机接线，只要拆开联轴器的连接螺栓就能把泵头部分移出，大幅缩减现场停机维护的时间。底座采用型钢焊接的框架结构，不是整块钢板的设计，一方面是控制整体重量，另一方面焊接框架的抗振性更好，泵运行时的振动可以通过框架的型材形变吸收一部分，减少振动传递到安装基础的量级，底座上预留的电机安装腰型孔，是用来调整电机与泵轴的同轴度的，现场安装时通过百分表打表找正，把两轴的径向跳动、端面跳动控制在允许范围内，就能大幅延长联轴器弹性块和轴承的使用寿命。

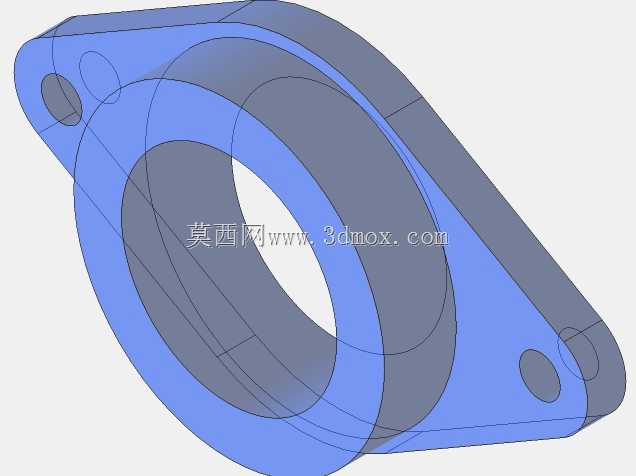

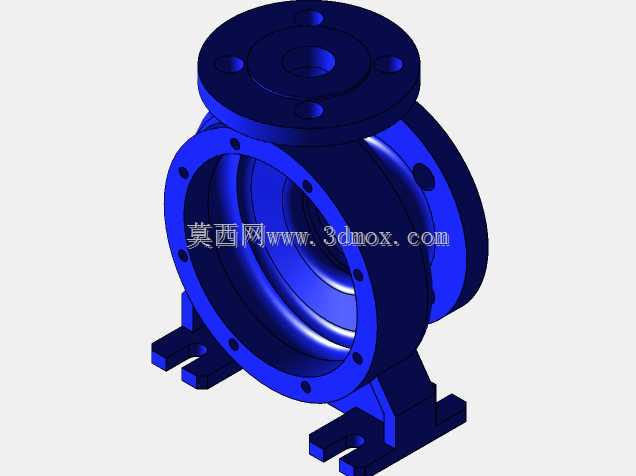

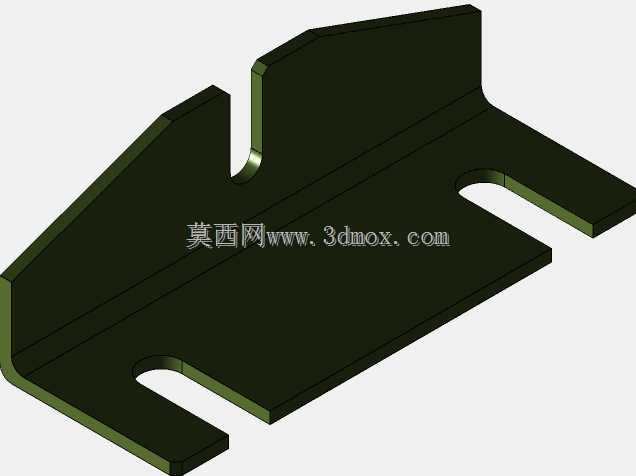

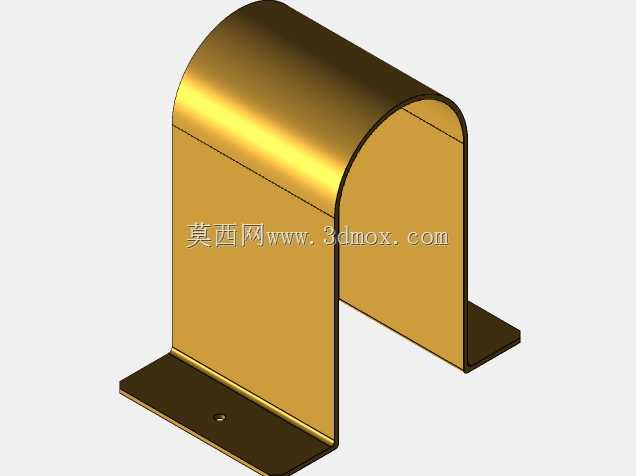

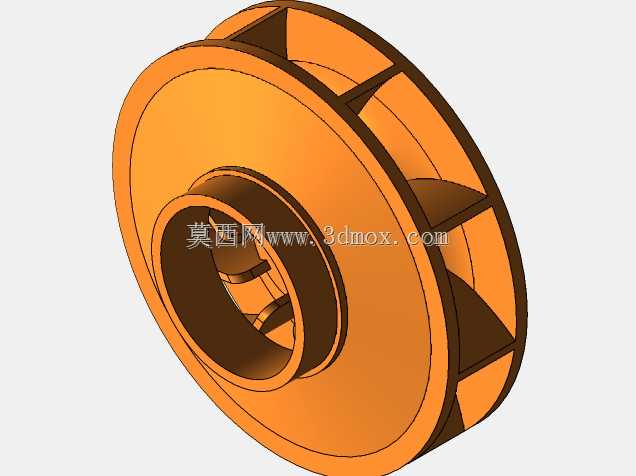

　　泵头部分采用的是后开门结构，泵体的流道是典型的离心泵涡室结构，叶轮旋转时产生的离心力把流体从轴向入口吸入，通过叶轮叶片的做功提升压力后，从径向的出口法兰排出，进出口法兰的公称压力、密封面形式都符合常规工业管路的连接标准，做管路设计时可以直接匹配对应标准的法兰、阀门模型，不用再额外做接口适配。联轴器位置加装的弧形护罩是安全防护的必备部件，现场运行时如果没有护罩，旋转的联轴器螺栓、弹性块一旦松脱飞出，很容易造成安全事故，这个模型里的护罩安装支架直接固定在底座上，拆装不需要挪动泵和电机的位置，日常点检联轴器磨损情况时也很方便。

　　在实际安装场景里，这类泵的底座需要固定在混凝土基础上，基础的尺寸要比底座每边宽出100到150毫米，预留的地脚螺栓孔位置要和底座上的安装孔完全对应，模型里底座四个角的安装孔做了沉台设计，地脚螺栓拧紧后螺母不会突出底座上表面，不会影响电机和泵体的安装平面度。进出口管路的配置也有讲究，入口管路要尽量短、减少弯头数量，避免入口阻力过大造成气蚀，出口管路要加装止回阀和闸阀，停泵时防止流体倒流冲击叶轮，这个模型的进出口法兰位置高度、朝向都做了写实还原，做管路布置时可以直接在法兰接口上延伸管路，提前规划好阀门、软接头的安装空间，避免现场安装时出现管路和设备、土建结构干涉的问题。

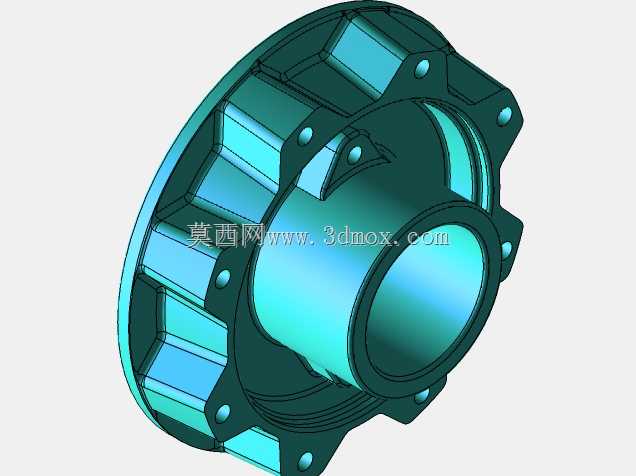

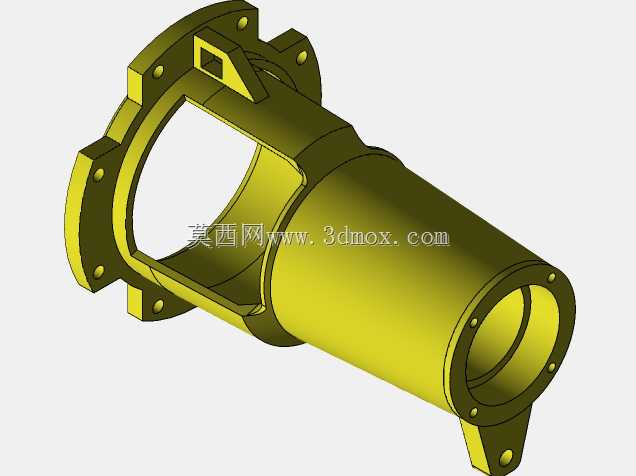

　　从建模的细节来看，泵体上的排气螺塞、轴承端盖的密封槽、油位视窗的位置都有体现，这些细节在做维护仿真、装配工艺演示的时候非常实用，比如给新员工做培训时，可以通过这个模型拆解展示机械密封的安装位置、轴承的润滑路径，不用拆真实的设备就能讲清楚内部结构。另外电机的安装平面高度、轴中心高和泵头的轴中心高完全一致，这是卧式分体泵设计的核心要求，如果两轴中心高有偏差，哪怕只有几毫米，运行时也会产生很大的附加载荷，很快就会造成轴承发热、联轴器弹性块磨损，甚至出现断轴的问题，这个模型里的安装尺寸链完全按照真实产品的配合公差做了匹配，能直接用来做装配公差分析的参考。

　　在不同的应用场景里，这类泵可以通过更换不同材质的过流部件来适配不同的介质，比如输送清水用普通铸铁叶轮，输送腐蚀性介质用不锈钢或者氟塑料材质的叶轮，模型里的泵体连接螺栓位置、叶轮和泵轴的配合尺寸都保留了可修改的空间，做变型设计时只需要替换过流部件的模型，就能快速生成不同材质配置的泵总成模型，大幅提升变型设计的效率。另外底座上的减重孔、吊装孔的位置也符合现场吊装的要求，整台泵的重心在底座的中心位置，吊装时用吊环勾住底座上的吊装孔，就能保持泵体水平，不会出现倾斜磕碰的问题。
