多腔注塑模具带侧向抽芯结构设计

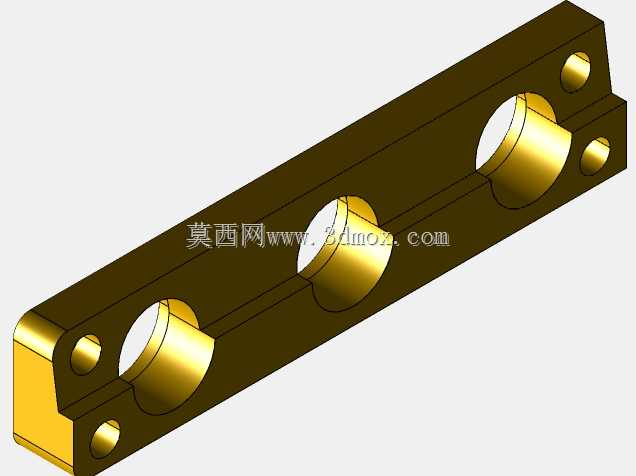

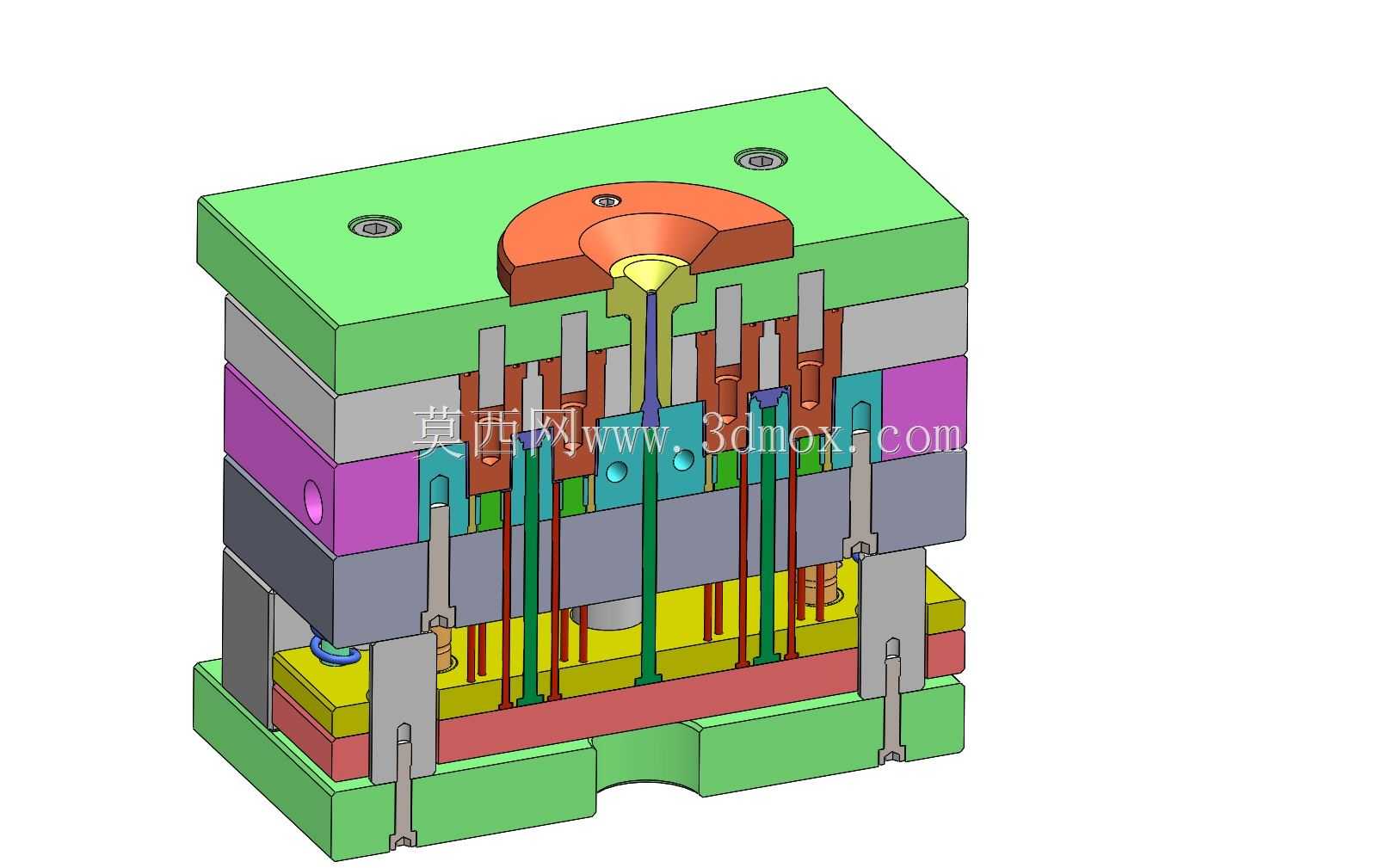

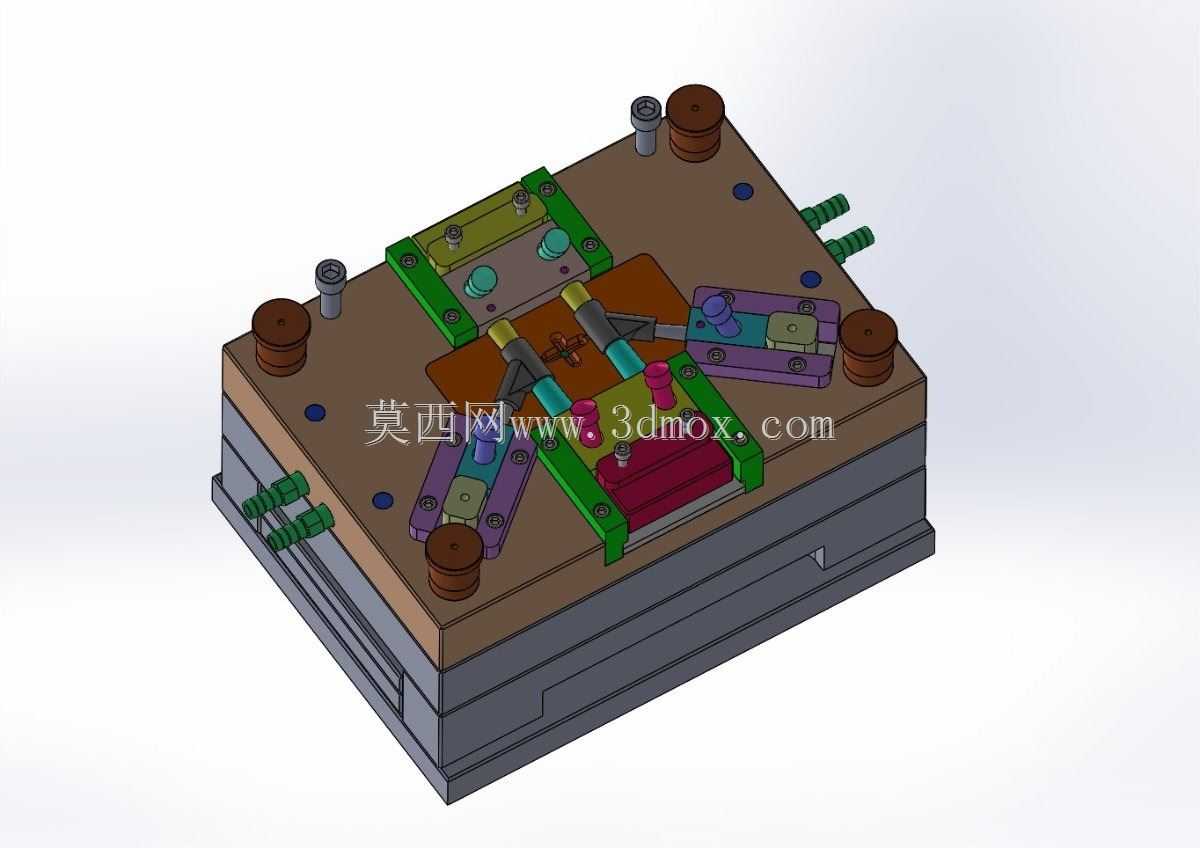

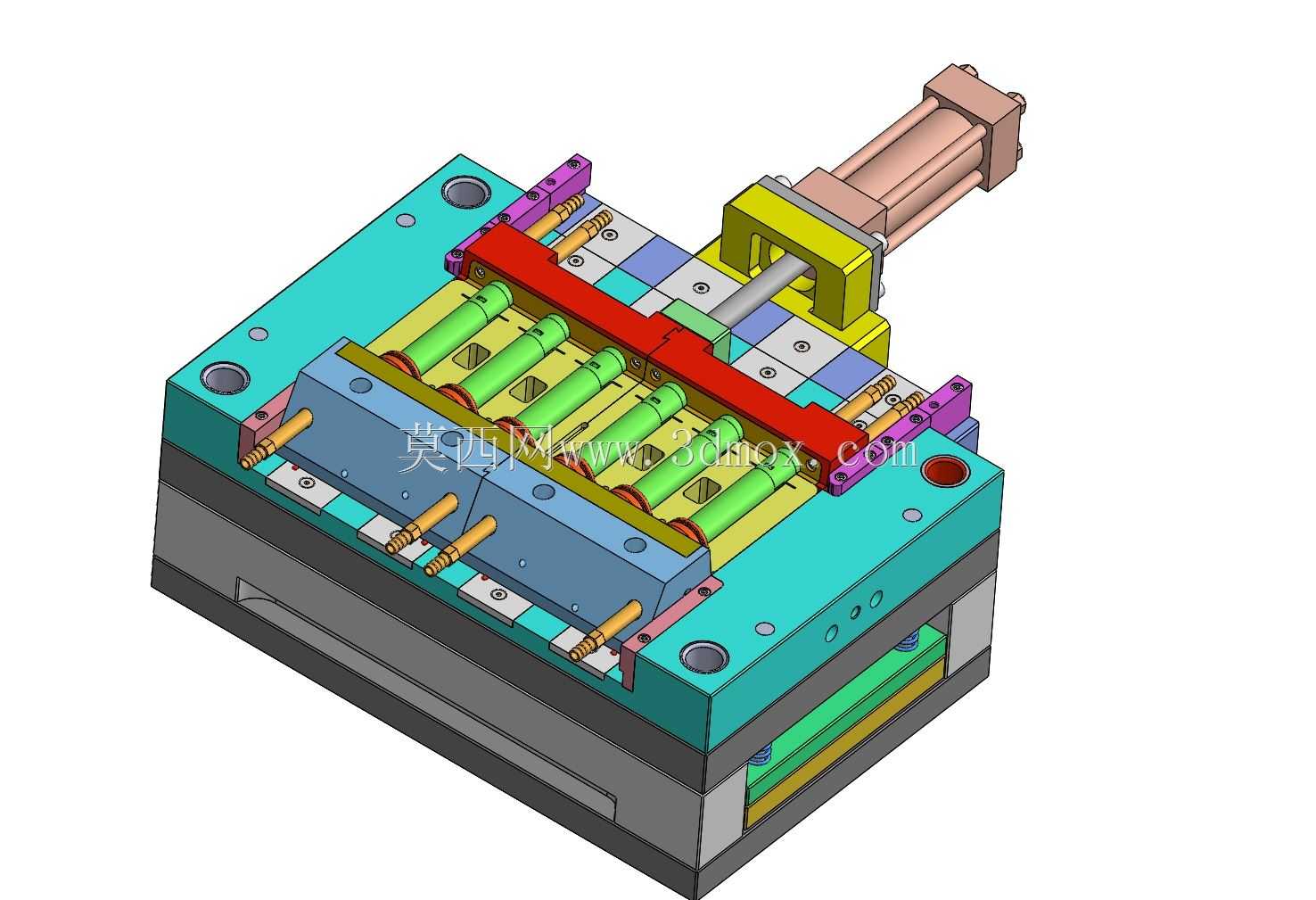

　　这套模具结构针对细长管状带侧孔类注塑件的批量生产需求开发，在日用消费品、小型电子接插件、笔类文具配件的生产场景中适配性极强，单模次可完成8件同规格产品的注塑成型，能大幅提升单位时间内的产出效率，降低单件产品的成型能耗与人工分摊成本。从结构布局来看，模具采用标准两板模基础框架叠加侧向抽芯机构的组合方案，定模侧设置整体式型腔镶件，分型面沿产品最大轮廓线开设，避免开模过程中出现产品粘定模的问题；动模侧布置独立的型芯镶件，每个型芯对应单个产品的内孔成型，型芯尾部采用定位销与锁紧螺钉双重固定，可承受注塑过程中熔融塑料的高速冲刷与保压压力，减少长期生产过程中型芯偏移、断裂的故障概率。侧向抽芯机构采用斜导柱驱动的滑块结构，

　　对应产品侧壁的侧孔与倒扣特征，滑块与锁紧楔的贴合面设计5度的斜度锁紧角，合模状态下可提供足够的锁模力抵消注塑时的侧向推力，避免滑块后退导致产品飞边、尺寸超差；滑块的滑动导轨采用整体式淬火镶钢件，表面粗糙度控制在Ra0.8以下，配合定期加注润滑脂可保证长期往复运动的顺畅性，不会出现卡滞、拉伤的问题。模具的浇注系统采用侧浇口进料方案，主流道设置在模具中心位置，分流道采用梯形截面设计，可在保证塑料熔体流动顺畅的同时减少凝料的材料浪费，浇口位置选在产品侧壁的非外观面区域，成型后去除浇口的痕迹不会影响产品的外观质量，后续仅需简单的毛边修剪即可完成产品的初加工。冷却系统采用循环水路布置，定模与动模侧分别设置独立的冷却回路，

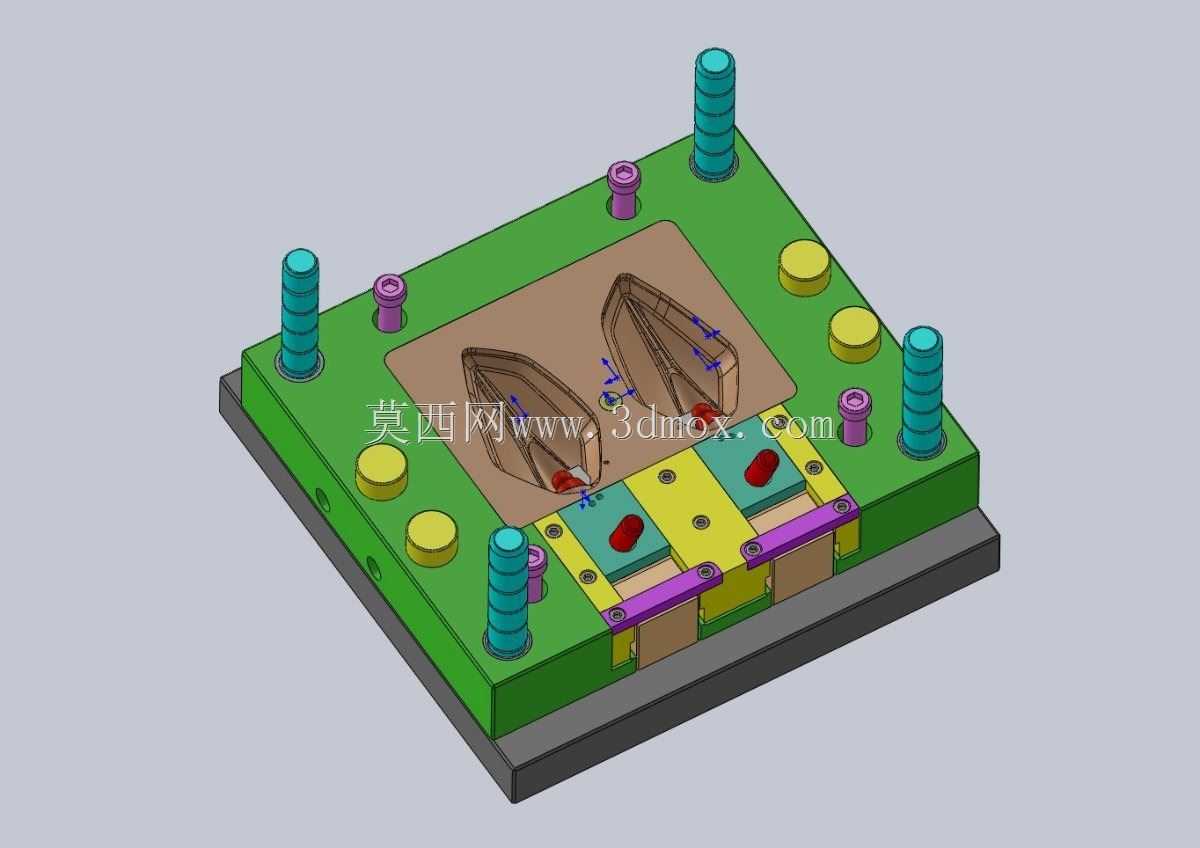

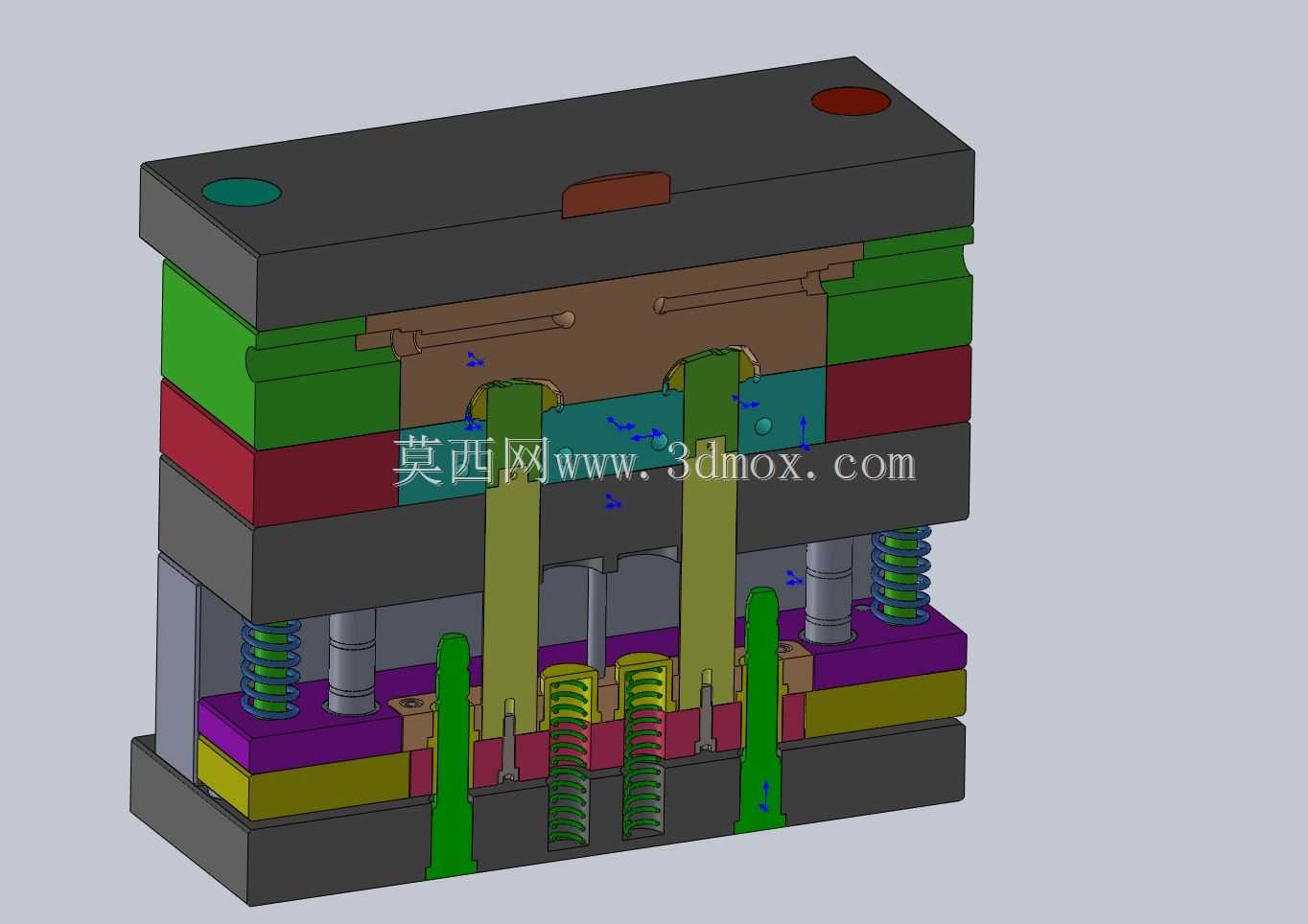

　　水路距离型腔表面的距离控制在15-20mm区间，相邻水孔的间距保持在3倍孔径左右，可保证模温均匀分布，避免产品因冷却不均出现翘曲变形、收缩率不一致的尺寸问题，水路接头采用标准快插接口，可快速对接生产现场的冷却水循环系统，减少模具上机的调试准备时间。顶出系统采用顶针与顶板结合的组合顶出方式，顶针布置在产品的加强筋与侧壁位置，避免顶出力集中导致产品顶白、顶穿，顶出板设置复位杆与复位弹簧，合模过程中可带动顶出机构精准回位，不会出现顶针与型腔碰撞的损坏风险。模具的整体安装尺寸适配市面上常用的120吨-160吨规格卧式注塑机，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴尺寸匹配，

　　上模安装时仅需调整锁模力与开模行程参数即可快速投入生产，无需额外加工定制连接配件。在日常生产维护层面，这套模具的所有易损件均采用快换式设计，型芯、型腔镶件、滑块组件均可单独拆卸更换，出现局部磨损或损坏时无需拆解整副模具，可大幅缩短设备停机维修的时间；模具的导向系统采用导柱导套配合结构，导柱设置在动模侧，导套采用带油槽的铜合金衬套，合模过程中可提供精准的导向定位，保证定模与动模的同轴度误差控制在0.02mm以内，避免长期生产过程中出现分型面错位、产品错边的质量问题。针对不同流动性的塑料原料，这套模具的流道与浇口尺寸预留了修模余量，若生产PP、PE这类高流动性原料，可适当缩小浇口截面尺寸减少浇口凝料残留；若生产ABS、PC这类粘度稍高的工程塑料，可适当加大浇口尺寸改善熔体填充效果，适配多品类原料的生产需求。
