可口可乐瓶吹塑成型模具结构

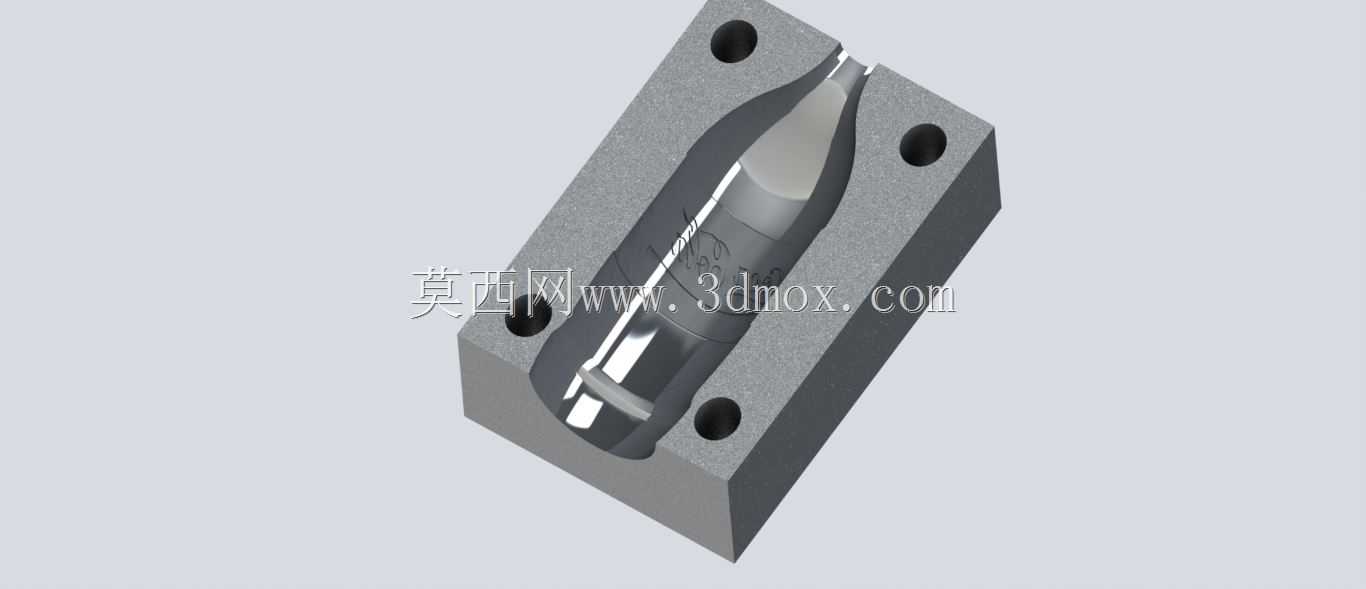

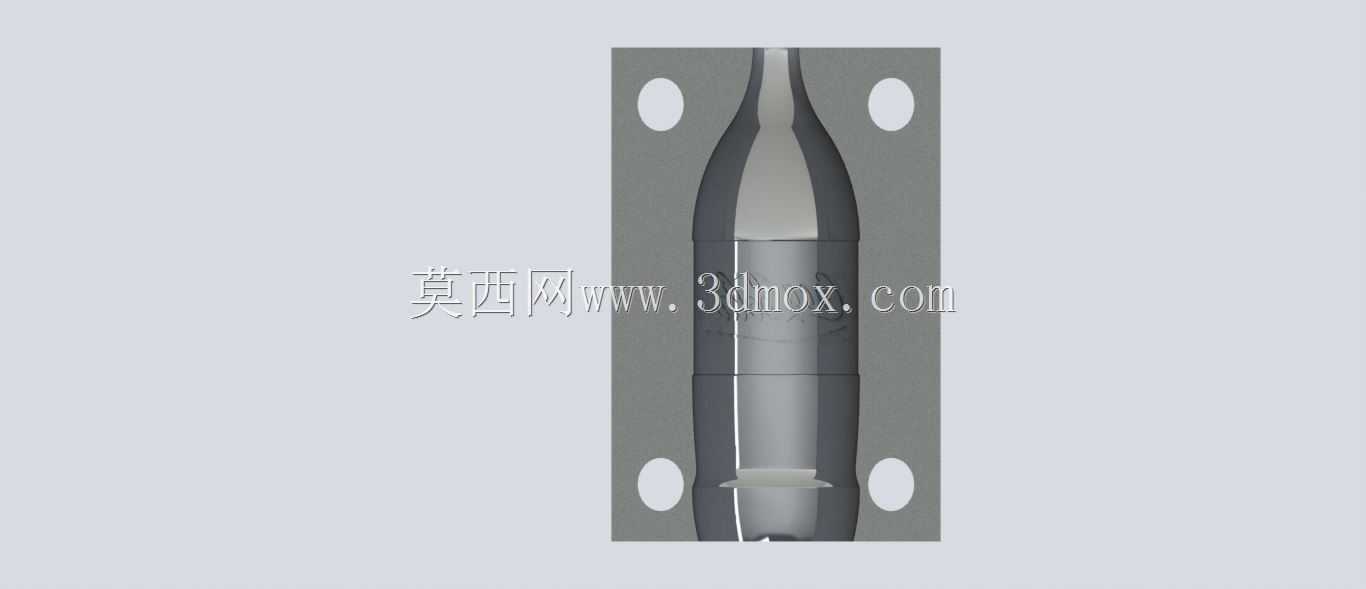

　　这套模具对应PET材质碳酸饮料瓶的吹塑成型工序，在快消品包装生产环节中，属于瓶体成型的核心工装部件，直接对接吹塑机的模台安装位，适配常规直线式吹瓶设备的装夹尺寸。模具采用哈夫式对开结构，上下分型面完全贴合瓶身的曲面轮廓，型腔部分复刻了可乐瓶从瓶口螺纹段到瓶底防滑凹槽的全部外形细节，合模后形成的封闭空腔完全匹配成品瓶的外形尺寸，能保证吹塑过程中高压气体作用下瓶壁均匀贴模，不会出现局部壁厚不均、轮廓走形的问题。模架部分采用45号钢调质处理，四个角位的导柱孔做了镶套硬化处理，合模时导柱插入导套能保证两半模的对位精度控制在0.02mm以内，避免合模错位导致的瓶身合模线凸起、飞边过厚等成型缺陷。型腔表面做了抛光镀铬处理，表面粗糙度达到Ra0.

　　8，既能保证吹塑完成后瓶体表面光滑无划痕，也能减少脱模时的摩擦阻力，避免瓶身粘模导致的变形。模具上的四个安装沉孔位置对应吹塑机模台的标准T型槽间距，安装时直接穿入螺栓锁紧即可完成固定，不需要额外做转接板适配，安装边界预留了足够的冷却水路排布空间，水路沿着型腔轮廓环绕布置，能在吹塑完成后快速带走型坯热量，缩短瓶体冷却定型时间，提升单工位的生产节拍。从设计逻辑上看，这套模具的型腔分型线选在瓶身侧面的中心对称位置，避开了瓶身的logo、防滑纹路等特征区域，能最大程度降低合模线对瓶身外观的影响；瓶口位置的型腔做了单独的镶件设计，磨损后可以单独更换镶件，不需要整体报废模架，能降低长期生产的维护成本；瓶底位置的型腔做了排气槽设计，

　　吹塑时型腔内的空气能顺着排气槽快速排出，避免瓶底出现困气导致的凹陷、缺料问题。实际生产场景中，这类模具多用于中小批量的定制瓶型打样、或者小产能饮品生产线的配套生产，更换不同型腔的哈夫块就能适配不同容量、不同轮廓的瓶型生产，模架部分可以通用，能减少工装投入成本。设计过程中需要重点关注型腔的收缩率补偿，PET材质吹塑成型后的纵向收缩率和横向收缩率存在差异，建模时需要根据实际吹塑工艺参数调整型腔的尺寸补偿量，避免冷却后瓶体尺寸超出灌装线的适配公差；同时要注意合模面的贴合精度，合模后分型面的间隙要控制在0.01mm以内，防止吹塑时高压气体漏出导致的瓶身吹破、飞边过大问题。模具的冷却水路直径选8mm，

　　水路距离型腔表面的距离保持在12-15mm，既保证冷却效率，也避免距离过近导致型腔表面出现水路印痕，影响瓶身外观。脱模环节采用吹气脱模的方式，瓶底位置预留了脱模吹气气孔，成型后通入压缩空气就能让瓶体和型腔快速分离，配合吹塑机的顶出机构就能顺利取出成品，不会出现瓶身吸粘在模腔里的情况。
