贴墙布置输送机铰接式机盖启闭联动结构

　　在车间内部设备布局受建筑结构限制的场景中，不少散料输送线会沿墙体、立柱等固定障碍物贴边布置，这类布置方式虽然能最大化利用车间有限的生产空间，但常规输送机的上翻盖式机盖会因为开启轨迹与障碍物干涉，无法正常掀开至检修所需的角度，给日常的托辊更换、皮带跑偏调整、落料点积料清理等运维作业带来不小的阻碍，这套铰接联动式机盖结构正是针对这类受限安装场景开发的解决方案。

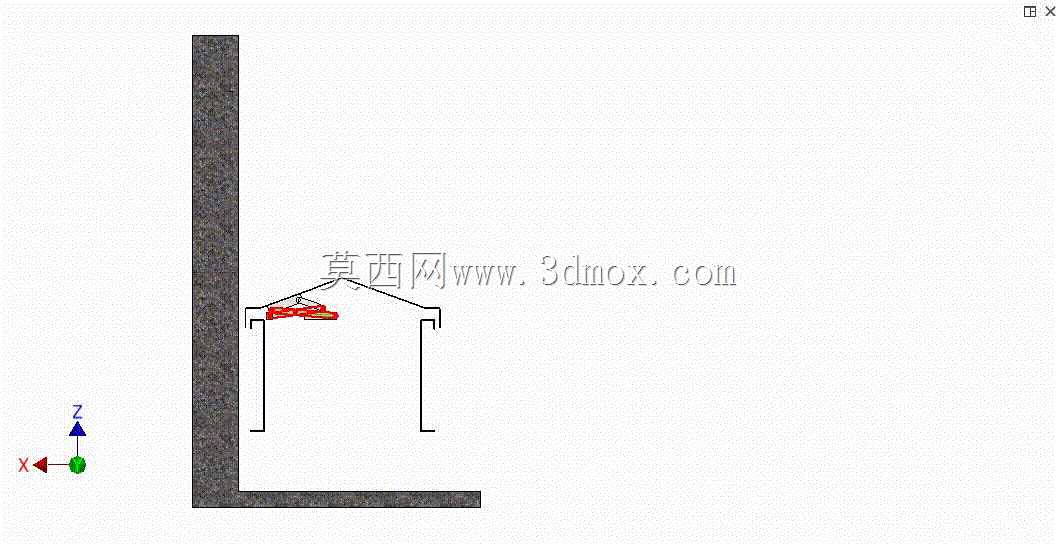

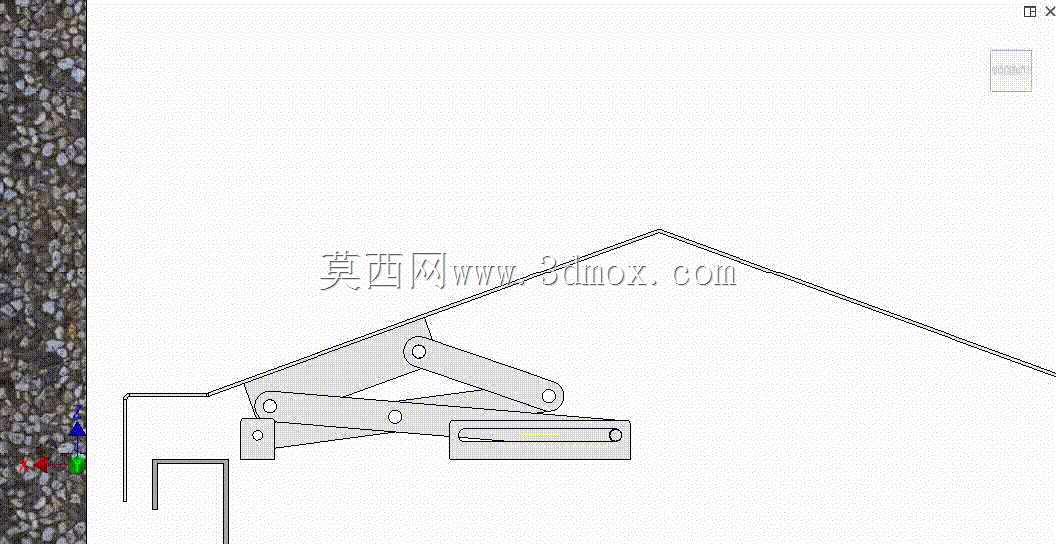

　　整套机构采用多连杆铰接的传动逻辑，没有采用常规机盖单侧铰接、直接向上翻转的设计，而是将机盖的开启动作拆解为多段复合运动：驱动端的手动操作力作用在靠近机身侧的操作臂上时，通过三组铰接销轴的力传递，机盖会先沿水平方向向输送机机身中线方向小幅平移，避开侧边墙体的突出边界后，再沿预设的弧形轨迹向上抬升，整个开启过程中机盖的最外侧边缘始终不会超出输送机机身的侧边安装边界，哪怕输送机外壳与墙面的净距仅预留150mm的安装间隙，也能完成机盖的全行程开启，不会出现机盖磕碰墙面、剐蹭墙面管线的问题。

　　从结构组成来看，整套启闭机构全部采用与输送机机身同材质的型材加工，所有铰接点都配置了自润滑衬套，不需要日常加注润滑脂就能适应输送现场多粉尘、多颗粒洒落的恶劣工况，不会因为粉尘进入铰接缝隙导致机构卡滞。机构的固定支座直接焊接在输送机机身的侧帮上沿，不需要额外在墙面或者地面打膨胀螺栓固定安装支座，现场安装时不需要对原有建筑结构做任何改动，适配绝大多数已投用的贴墙布置输送机的机盖改造需求，也能直接集成在新生产的窄空间布置输送设备上。

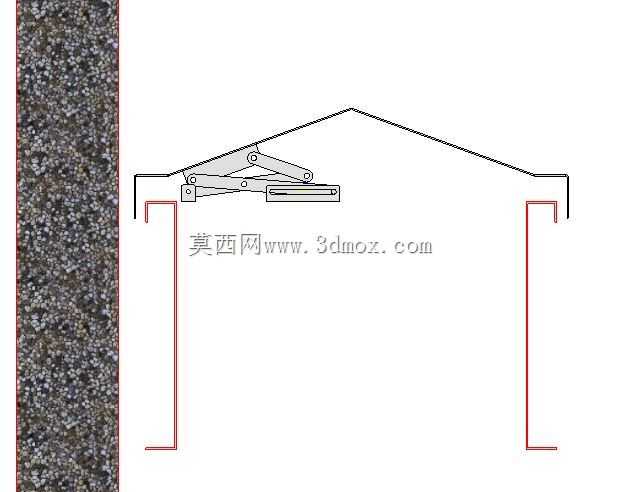

　　设计过程中对连杆的长度配比、铰接点的位置做了反复的运动仿真验证，确保机盖在关闭状态下，连杆机构全部隐藏在机盖下沿与输送机上沿的缝隙内，不会突出机身外侧影响输送线的整体外观，也不会在设备运行过程中剐蹭到周边布置的线缆、桥架；机盖完全开启后，会通过连杆的死点位置实现自锁，不需要额外加装气弹簧、支撑杆等辅助支撑部件，运维人员在机盖下方作业时不会出现机盖意外下落的安全隐患，关闭时只需要向下拉动操作臂，机盖就会顺着轨迹平稳回落，与机身的密封胶条完全贴合，避免输送过程中的粉尘外溢。

　　安装边界方面，整套机构的横向突出量在全行程内都控制在80mm以内，适配槽宽500mm到1200mm的常规槽型输送机，机盖的长度可以根据输送机的单节段长度灵活调整，单组机构可以支撑长度2m以内的机盖启闭，更长的机盖段可以通过在两端对称布置两组联动机构，通过同步连杆连接实现两侧动作同步，不会出现机盖开启过程中卡滞、两侧不同步导致的铰接点别劲问题。针对有保温、隔音需求的输送场景，这套机构也能适配加厚的夹层机盖，只需要根据机盖的重量调整连杆的板材厚度即可，不需要改动核心的铰接点位置与运动轨迹，适配性较强。

　　在散料输送的实际运维场景中，这类贴墙布置的输送线以往往往需要预留至少500mm的侧边检修通道，才能满足常规机盖的开启需求，采用这套联动启闭结构后，侧边的安装与检修通道宽度可以压缩至200mm以内，能帮助车间在布局阶段节省大量的占地空间，尤其适合老旧车间改造、产能升级新增输送线时空间不足的场景，不需要拆除原有建筑结构、挪动其他已安装的生产设备就能完成输送线的布置。同时整套机构没有易损的弹性元件、电子元件，全机械结构的可靠性更高，在矿山、建材、粮食加工等多粉尘、高湿度的输送场景下也能长期稳定运行，不会因为环境因素导致机构失效，后期的维护成本极低，只需要定期检查铰接销轴的防松情况即可，不需要复杂的维保操作。
